18.钢架结构大棚结构怎样?如何建造?
以跨度10米、脊高4米钢架结构大棚为例。第六代大棚(VI)是寿光最新型的钢架塑料大棚。棚脊高4米,棚内田面比棚外地面低0.4米,后墙高度从棚内栽培田面量起为2.8米,从棚外地面量起为2.4米。南北跨度12.5米,其中前坡面水平宽度9.2米,棚脊至后墙内侧的水平距离为0.8米,后墙底宽3米。棚长一般60.5~77.5米(即3米一间,一般20~25间,外加两个山墙的厚度)。无中、前立柱,也无戗柱,由钢管作脊柱,支撑着由铁管、钢盘、钢丝、三角铁板、砼板、塑料泡沫保温板、细竹竿构成的棚架。寿光蔬菜科技示范园内的塑料大棚全部采用这种标准。
(1)墙体的结构及建造:墙体以土为主体,砖、水泥、砂浆护皮结构。在筑墙体之前,先将建棚场地整平,按照设计规格打灰线,照灰线标出的后墙和山墙宽度、长度、棚内栽培面积,用推土机将棚内栽培田30厘米厚耕作层熟土推堆于棚外南边,堆积暂放,然后挖推耕作层以下的生土筑后墙和两个山墙。后墙和山墙的墙体筑成后,再把堆积存放在棚外的耕作层熟土推回棚内,摊匀搂平。
后墙分4层土压实,前3层共2.4米厚,均用链轨车压实,第4层为顶层,0.4米厚、宽1米多,用电动夯或人力夯夯实。后墙内侧要切削陡直,一般是用链轨车摇臂挖土机的掘手扣切,先将墙体内侧切陡,再人工削下,使底部宽出顶部0.3米。土体主墙筑成后,用砖和砂浆砌墙皮,并且每3米砌筑一个25厘米×25厘米的砖垛,用100号1∶2水泥砂浆抹面。墙体外侧人工削坡,坡比1∶0.83,坡面要削得坡平,用水泥板砌护,水泥板块规格为38厘米×58厘米×4厘米,砌时留2厘米砌缝,并用硬性100号砂浆把砌缝堵塞严、捣实。后墙顶面用6厘米厚、150号水泥封护,并预埋焊接钢架的铁件,尺寸为100厘米×150厘米×5厘米加锚盘,预埋卷帘机底座500厘米×300厘米加预埋焊螺丝,或预埋定型卷帘机和螺栓等。在后墙中部东西向每3米设一通风管,由内径40厘米的两根水泥制井管连接而成,管中心距棚内田面上下垂直距离160厘米,距棚外地面120厘米。
大棚两山墙顶部的土体厚度均为1米,高度与略呈拱面的前坡钢架梁高度和后斜坡高度一致,在同一前坡拱面高度和后坡斜面高度上。从前底脚至脊顶的水平距离1米、3米、5米、7米、9.2米处,山墙高度分别为1.5米、2.7米、3.38米、3.83米、4米。两山墙后坡与后墙两端的南侧面相连接,形成垂直墙角。山墙后坡为45°角。山墙上面用60米、150号水泥封盖,并预埋100毫米×5毫米铁件加锚筋,以用作焊接纵向拉连的3条直径15毫米钢管,和拴加东西拉紧的26号镀锌钢丝及拴固定棚膜的卷膜杆。在山墙的北边靠后墙处,留一个高1.9米、宽0.9米的门口。
(2)棚架和棚面的结构及建造:此大棚为钢管、钢筋、钢丝棚架结构,采用ENA无滴、防尘长寿塑料薄膜作棚膜。东西向每3米设一钢筋拉花支撑的钢管拱梁。拱梁上弦用内径25毫米、外径33毫米黑钢管,拱梁的下弦用直径12毫米的钢筋,拱梁支撑拉花用直径10毫米的钢筋。拱梁北端固定在后墙顶部,焊接在预埋铁上。拱梁南端固定在大棚前底脚处的水泥底座上。在前坡拱梁的上弦钢管底面,南北匀距焊接着3根纵向拉连拱梁架的黑钢管,此钢管的规格与拱梁上弦钢管相同,东西两端分别焊接于东、西山墙上面预埋的100毫米×5毫米铁件上。在前坡拱梁上,每40厘米左右设置一根24~26号东西拉紧的钢丝,拉紧钢丝两端分别拴固于东西山墙的锚筋上。在东西拉紧钢丝上面,每相邻拱梁之间设置3条或4条直径2.5~4厘米的竹竿作垫杆,以避免棚膜与东西拉紧钢丝接触而使膜内面滴水。
用直径50毫米、厚3毫米、长4米的钢管作脊柱,一排每3米一根,立于两拱梁之间,柱顶焊接在顶部角铁上,下端固定在特制的水泥底座上。
后坡用50毫米×50毫米角铁支撑,纵向两根,各长77米,其中一根设在后坡中间,另一根设在脊柱顶端作脊檩,并与各间的拱梁上弦钢管相焊接。后坡的后墙至脊柱之间采用长度1.6米(加上两端正抹角为1.7米)、50毫米×50毫米角铁作支撑,上端与脊柱焊接,下端与后墙上预埋铁件焊接。在后坡角铁上,盖上50毫米×170毫米×5毫米的钢筋水泥板(配筋为直径4毫米的4根冷拔丝)作斜板,斜板以上用3~5厘米厚的泡沫保温板覆盖,保温板以上用2厘米厚的100号1∶2砂浆抹光。
钢架拱梁前端底座为25厘米×25厘米×25厘米预制砼柱,预埋50毫米×100毫米×5毫米铁件加锚筋。立柱(脊柱)底座为25毫米×25毫米×100毫米预制水泥柱,预埋60毫米×60毫米×5毫米铁件加锚筋,棚架拱梁等所有铁件均涂防锈漆和银粉。
用ENA无滴、防尘长寿塑料薄膜两幅作棚膜,一幅宽10米,长与棚长相等,在一边粘合上2厘米宽的一道折缝,折缝里穿上12号或14号铁丝,以备上棚膜后,通过东西向拉紧穿在裤里的铁丝固定天窗通风口宽度。另一幅膜宽1.7米,长与棚体长相等,也在一边粘合上2厘米宽的折缝,穿上14号或12号铁丝,作为盖天窗棚膜。上此膜时,把无折缝的一边上在棚脊北边48厘米宽,并压实;把有折缝穿铁丝的一边上在棚脊南边120厘米宽,盖天窗。天窗口110厘米宽。(www.daowen.com)
(3)其他设施:采用的卷帘机最好是北京或天津产的摇臂式草帘自动苫卷机。也可采用2.2千瓦电机、双输出差速卷帘机,其构造是支撑为角铁,轴承、卷绳轴用外径37毫米、内径30毫米的钢管,支撑固定于立柱与斜角铁上。
机井、管道、供水到棚,棚内采用滴灌。也可在棚内建一个高出地面20~30厘米的出水管,直接自流灌溉。或在棚内建造一个蓄水池(一般9~16米3),从池内抽水浇灌。
管理房是在塑料大棚的门口外面建造的缓冲间。缓冲间采用欧式尖顶建筑,面积达9米2,房门和窗口都朝南,铝合金门窗,除起到挡风保温作用外,还可供管理大棚的人员居住。
(4)大棚所用主要建材:见表1。

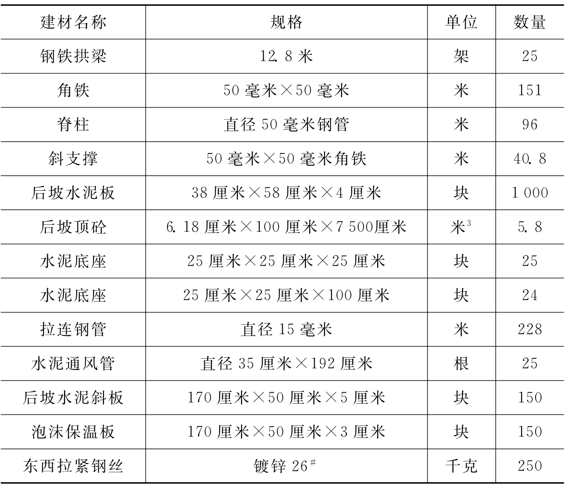

表1 寿光第六代大棚建筑所需材料
(续表)
