第16章　吸附高分子材料在卷烟烟气过滤中的应用

在烟草行业，为了减少卷烟主流烟气中有害成分的释放量，降低卷烟对吸烟者带来的健康风险，通常在卷烟的一端加装具有吸附功能的高分子材料——过滤嘴，目前我国卷烟过滤嘴滤棒使用的高分子材料主要是二醋酸纤维素丝束和聚丙烯纤维素丝束。

16．1　烟用丝束

16．1．1　烟用二醋酸纤维素丝束

16．1．1．1　定义

以天然高分子纤维素二醋酸酯为原料，经溶解、过滤、纺丝、卷曲等工序，加工制成的单根纤维互相抱合在一起的带状纤维束，即为烟用二醋酸纤维素丝束(简称醋纤丝束)。醋纤丝束中单根纤维的截面形状为异形，常见的为“Y”形。

16．1．1．2　用途

醋纤丝束卷制而成的醋酸纤维滤棒无毒、无味，具有弹性好、热稳定性高和截留、吸附烟气焦油效率高以及构形美观等优点，因此，醋纤丝束被广泛应用于烟草工业。

16．1．1．3　醋纤丝束规格

醋纤丝束规格是由单丝线密度、丝束线密度和单丝截面形状组成。从理论上讲，按单丝线密度和丝束线密度的不同组合，可以衍生出许多醋纤丝束规格。丝束的截面形状一般有“Y”形、“R”形、“I”形和“X”形，因为“Y”形纤维的比表面积较大，对卷烟烟气成分具有较好的吸附与截留作用，所以醋纤丝束的单丝截面形状通常为“Y”形。不同的醋纤丝束规格加工的滤棒具有不同的过滤效率、硬度、压降等技术指标。

为充分发挥国产醋纤丝束生产设备应有的效能，节约相关资源，2005年，卷烟生产企业选用11种国产醋纤丝束生产规格。11种醋纤丝束规格及可以加工的滤棒规格对比见表16．1。

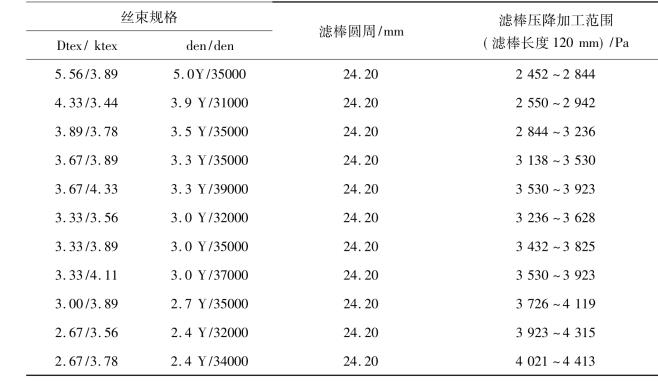

表16．11　1种醋纤丝束规格及可以加工的滤棒规格对比表

注: 1．线密度为1 000 m长纤维或纱线的标准重量克数，单位名称为特克斯，简称特，符名为tex，特克斯的1/10和
1000倍分别为分特(dtex)和千特(ktex)。
2．den为纤度单位，中文称为“旦”

16．1．2　烟用聚丙烯纤维丝束

16．1．2．1　定义

聚丙烯纤维丝束是以纤维级聚丙烯为主原料，经熔融纺丝、卷曲等工序，加工制成的单根纤维互相抱合在一起的带状纤维束。单根纤维的截面形状为异形，常见的为“Y”形，一股纤维束中有1万根左右的单纤维，丝束线密度3．9 ktex左右。

聚丙烯，英文名为polypropylene(缩写为PP) ;结构式为ECH2—CH(CH3)3，纤维级的聚丙烯相对分子质量为15万～20万，熔点为160～175℃。

16．1．2．2　用途

烟用聚丙烯纤维丝束用于制作滤棒，聚丙烯纤维丝束无毒无味，原料来源广泛，价格低。

由于等规聚丙烯的物理化学特性，导致烟用聚丙烯纤维丝束与传统的烟用二醋酸纤维素丝束相比，具有化学惰性、耐热性差、单丝断裂强度高、吸湿性和相对密度低、比表面积大等特点，如表16．2所示。

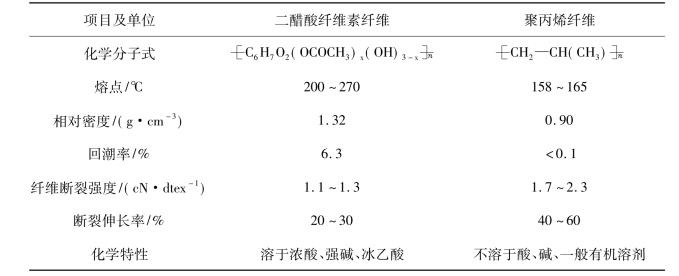

表16．2　烟用聚丙烯纤维与二醋酸纤维素纤维理化特性比较

16．1．2．3　烟用聚丙烯丝束的品种和规格

(1)烟用聚丙烯丝束的品种　聚丙烯丝束主要有常规聚丙烯丝束(包括高速成型常规聚丙烯丝束)、增白降强改性聚丙烯丝束、表面改性聚丙烯丝束、功能聚丙烯丝束、亲水性聚丙烯丝束等，不同的丝束具有不同的性能。

1)常规聚丙烯丝束和高速成型常规聚丙烯丝束　常规聚丙烯丝束是最早开发成功并投入市场应用的，丝束的丝束线密度(总旦)和单丝线密度(单旦)都比较大，丝束线密度一般大于4．80 ktex，滤棒的硬度完全靠丝束本身的填充，成型过程中只施加少量润滑助剂，目前这类产品已基本淘汰。

高速成型常规聚丙烯丝束是一种适应成型工艺设计速度达400 m/min的KDF2等高速成型机的烟用聚丙烯丝束，其丝束的特征主要是丝束线密度比常规聚丙烯丝束略低，一般为4．50～4．70 ktex，丝束的润滑性能和抗静电性能以及丝束铺丝均匀性要求均要高于低速成型用的通用丝束，目前这类产品已基本淘汰。

2)增白降强改性聚丙烯丝束　增白降强改性聚丙烯丝束主要是针对普通聚丙烯丝束断裂强力和断裂伸长大难以切割，以及滤嘴端面具有明显的亮点、白度低等，通过加入各种改性母粒进行共混改性以达到增白降强的一种改性丝束。主要用于低旦聚丙烯丝束，改性低旦加胶聚丙烯滤棒其外观、白度与传统的二醋纤滤棒已无明显差异。

3)表面改性聚丙烯丝束　表面改性聚丙烯丝束是通过在聚丙烯纤维表面涂覆一层薄薄的具有与聚丙烯纤维表面性能不一致的表面改性剂膜，从而达到提高聚丙烯滤材对烟气中物质吸附能力的一种产品。

4)功能性聚丙烯丝束　功能性聚丙烯丝束是一种集物理共混改性和表面改性于一体，具有增白降强和表面改性吸附使得聚丙烯丝束综合性能得到明显提高的一种产品。

5)亲水性聚丙烯丝束　亲水性聚丙烯丝束是为响应烟草行业向绿色环保材料发展以及对卷烟吸食性能进一步提高而开发的一种新品。在滤棒成型过程中采用水乳型胶黏剂使得滤棒中的纤维能够相互黏结在一起，并在纤维表面形成一层完整、均匀的水乳胶胶膜，该产品大大提高了聚丙烯滤棒吸味和物理性能，已成为一个主导产品。

(2)烟用聚丙烯丝束的规格　烟用聚丙烯丝束的规格从理论上讲有无数个组合，各生产企业也不一致，以适应各种不同的滤嘴圆周和压降要求，常用的低旦加胶丙纤丝束适用的滤棒压降范围见表16．3。

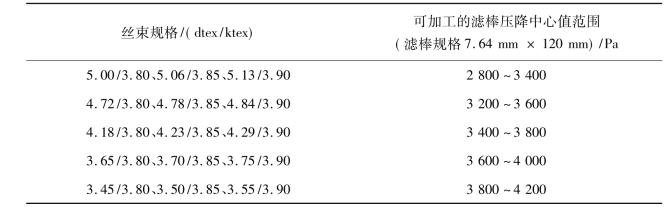

表16．3　不同丝束规格所适应的滤棒压降范围

16．2　烟用滤棒

卷烟在燃吸时，通过滤嘴的过滤作用，可以部分滤去烟气中的某些成分，使吸烟者对烟气中焦油、烟碱等的吸入量减少。另外，滤嘴卷烟还具有外观美观，避免烟丝、烟末粘在嘴唇上的优点。同时，通过接装滤嘴还可以减少烟丝的消耗。

16．2．1　烟用滤棒的分类

目前世界上生产的滤嘴卷烟采用的滤棒主要为醋酸纤维滤棒和特种滤棒，其中使用最为广泛的是醋酸纤维滤棒。随着减害降焦技术的不断发展，近年来研发出的滤棒种类越来越多，按照滤棒原料分为醋酸纤维滤棒、聚丙烯丝束滤棒、纸质滤棒等;按照结构分为复合滤棒、沟槽滤棒等特种滤棒。

16．2．1．1　醋酸纤维滤棒

醋酸纤维滤棒为二醋酸纤维素丝束经三乙酸甘油醋固化，使丝束表面分子相互作用而成网状结构的均匀棒体。在卷烟抽吸过程中，烟气流经醋酸纤维滤嘴，运动减速而凝结或被截留于滤嘴中，烟气中的部分粒相物被去除。

醋酸纤维滤棒能显著地减少烟气中的焦油量和烟碱量，而又无损于吸烟者的抽吸需求，且具有干净、无毒、无味等特点，不易带来二次污染，滤棒成型尺寸精确，过滤性能稳定。

按照滤棒成形纸的透气性，醋酸纤维滤棒又可分为常规醋酸纤维滤棒(简称常规醋纤滤棒)和高透醋酸纤维滤棒(简称高透滤棒)等。

(1)常规醋纤滤棒　常规醋纤滤棒的特点是使用的滤棒成形纸不透气。目前市场上的卷烟，多数使用的为常规醋纤滤棒。由于二醋酸纤维素丝束的加工性能好，所以滤棒的压降稳定，调节范围广泛，可满足不同人群对抽吸感觉的需要。

(2)高透滤棒　高透滤棒是使用具有透气性的成形纸制成的滤棒。它的使用必须配合打孔接装纸形成通风滤嘴才有效，一般成形纸透气度以接装纸的10～50倍为宜。研究表明，通风滤嘴的原理是通过控制烟气的形成和传送来影响整个物理过程和烟气化学成分，通风滤嘴与烟支接装成为通风卷烟，可提高卷烟的滤嘴通风率，从而大幅降低卷烟烟气中焦油、烟碱和一氧化碳的释放量，由于通风滤嘴制造工艺简便，经济效益佳，目前已被烟草行业广泛采用。

在设计滤嘴通风率时必须考虑诸多因素的影响。首先，在激光打孔或者是静电打孔接装纸时，首要考虑的问题是滤棒成形纸的选择问题。即选择不影响空气流通的多孔成形纸。试验表明，高透成形纸在透气度为4 000 CU时，就能满足30%以下的滤嘴通风率。此时的成形纸对空气的流通并不构成影响，这时接装纸透气度的大小就成为决定滤嘴通风率大小的重要参数。其次，接装纸透气度参数对滤嘴通风率的影响表现为滤嘴通风率随接装纸透气度的增大而增大。试验表明，当滤嘴通风率为20%时，接装纸透气度为220 CU;当滤嘴通风率为30%时，接装纸透气度为330 CU。而且，由于在生产过程中受接装胶黏剂的影响，会使接装纸上的孔有部分堵塞，所以在设计接装纸透气度时，要根据所使用的卷烟机的实际情况，尽量保持接装纸上孔的畅通，即接装纸打孔区域不上胶，这样才能实现稳定滤嘴通风率、达到稀释烟气降低焦油释放量的目的。

16．2．1．2　聚丙烯丝束滤棒

由于二醋酸纤维素丝束的产量还不能满足我国滤嘴卷烟的发展需要，因此，从20世纪80年代末期以来，我国积极慎重地发展聚丙烯丝束滤棒，并将其适当地应用于中低档次的卷烟上。聚丙烯丝束滤棒大致可分为以下4种。

(1)常规聚丙烯滤棒　采用高旦数的聚丙烯丝束和润滑剂成型加工而成的聚丙烯滤棒。常规聚丙烯滤棒依靠丝束本身的填充来达到滤棒后续加工所需的硬度，滤棒克重大，滤棒中的纤维呈完全分散状态，废烟支中纤维与烟丝易混杂，从而导致废烟支不易回收。

(2)聚丙烯加胶滤棒　采用低旦数的聚丙烯丝束和溶剂型聚丙烯成型胶黏剂加工而成的聚丙烯滤棒。它与常规聚丙烯滤棒的不同在于一方面降低了聚丙烯丝束的旦数，另一方面胶黏剂可有效黏结聚丙烯纤维，使得滤棒中的纤维能互相黏结在一起，提高了滤棒的硬度，降低了滤棒的克重，基本解决了废烟支回收和适应高速卷接的问题。

(3)改性聚丙烯加胶滤棒　采用改性低旦聚丙烯丝束和溶剂型聚丙烯成型胶黏剂加工成的聚丙烯滤棒。

聚丙烯纤维呈化学惰性，纤维表面光滑、强力伸长大，导致滤棒切割困难，端面发亮，滤棒的吸食性能和过滤效率低。通过各种物理或化学的方法对聚丙烯纤维进行改性，可解决聚丙烯加胶滤棒外观发亮、切割难等问题，同时可改善和提高聚丙烯滤棒的吸食性能和过滤效率。

(4)水性聚丙烯加胶滤棒　采用改性低旦聚丙烯丝束和水乳型聚丙烯成型胶黏剂加工成的聚丙烯滤棒。

水乳型聚丙烯成型胶黏剂解决了溶剂型聚丙烯成型胶黏剂在加工聚丙烯加胶滤棒过程中不利于环保的问题。

16．2．1．3　其他滤棒

(1)纸质滤棒　纯纸质滤棒是用疏松而内部细密、相互交错的纤维结构纸，轧成波浪皱纹后，卷成圆柱形的滤棒。纸质滤棒有一定的内部空间，在相互折叠的纸面间有较大的空隙。纸质滤棒主要原料是纤维，容易降解，价格便宜。它截留烟气焦油量的效率较高，比醋酸纤维滤棒高7%～10%。但纸质滤棒容易受潮软化，白度降低，在卷烟加工生产中由于材料弹性较差等原因，造成滤棒圆周大小较难控制，加之使用中给人的视觉又不很满意，因此，现在使用纸质滤棒卷烟的比例较小。

(2)复合滤棒　复合滤棒是指由两种或两种以上不同滤棒(醋酸纤维滤棒、聚丙烯丝束滤棒、纸质滤棒、活性炭滤棒等)或添加剂按一定比例复合加工制成的滤棒。从结构上，可分为二元复合式、三元复合式、四元复合式、五元复合式等。

复合滤棒具有高吸附力，能有效吸附烟气中的焦油和烟碱，也有部分添加材料具有选择性吸附的作用。常规醋纤滤棒对总粒相物的过滤效率为35%～40%，少数高达50%。若进一步提高过滤效率，则必然增加压降，这样吸烟者会难以接受。而活性炭滤棒、沟槽滤棒、纸质滤棒可在相对低压降的环境下，对焦油具有较高的截留率。例如，纸质滤棒比醋酸纤维滤棒要高70%～10%。我们可将活性炭滤棒、沟槽滤棒、纸质滤棒的益处和醋酸纤维滤棒的优点结合起来制成复合滤棒。在相同压降下，复合滤棒对焦油等的截留率比单一醋酸纤维滤棒高得多。所以在设计低焦油卷烟时，复合滤棒大大优于单一醋酸纤维滤棒。复合滤棒主要用于高档卷烟和低焦油卷烟中。

(3)沟槽滤棒　用二醋酸纤维素丝束、专用纤维素纸和滤棒成形纸成型的滤棒，沟槽部分端面或截面丝束滤芯和成形纸之间的纤维素纸呈规则的沟槽形状。按专用纤维素纸沟槽的形状分为间段式沟槽滤棒和截点式沟槽滤棒。该滤棒被包在一层附加的槽纹内包纸内，这些槽纹为烟气通过滤棒提供了较低压降的通路。因为只有一段滤嘴上包有这种槽纹纸，所以烟气必须通过一层滤纸才能进入槽纹。烟气通过滤纸时会被高效过滤，其余烟气也会以常规的方式被过滤。因此，沟槽滤棒的焦油截留率比同样压降的普通醋纤滤棒要高。

16．3　过滤嘴在卷烟上的应用

过滤嘴在卷烟上的应用分三部分:醋纤滤嘴在单料烟卷烟的应用、醋纤滤嘴和聚丙纤滤嘴在卷烟应用的比较。(www.daowen.com)

16．3．1　醋纤滤嘴在单料烟卷烟的应用

烟草样品为中国、巴西和津巴布韦生产的烟叶，其中，中国烟草样品43种，按地区分为山东12种、云南21种、贵州3种、四川2种、重庆3种、河南1种和福建1种;巴西烟草样品6种、津巴布韦烟草样品6种。按部位分为上部、中部和下部;按颜色又分为桔黄、柠檬黄;等级有等级1到等级4之分。

将上述55种烟草样品卷制成卷烟，卷烟烟支的原辅材料及规格保持一致，具体材料及规格为:盘纸:华丰60 CU;咀棒:吸阻3 200 Pa，长120 cm;丝束: 3．5/ 35 000。

卷烟烟气成分测试的指标主要有烟碱、焦油、一氧化碳、抽吸口数和稠环芳烃。

(1)烟碱　烟碱是烟草生物碱中的主要成分，烟气烟碱进入人体内，90%被肺部吸收，进入血液后6 s即可到达大脑。烟碱对人体最显著的作用是对交感神经产生影响，通常表现为短暂的兴奋，紧接着就是抑制。烟碱的作用除了增加烟味和感到刺激外，主要还在于它所产生的生理强度，通常称为“劲头”。烟碱在人体中没有累积性，约在两个小时之内可从人体中排除。不过，烟碱的毒性很大，一次吸入量多了，可能引起头痛、呕吐以至意识模糊等中毒症状;如果一次吸入量超过40 mg，就有生命危险。因此，烟气中含有一定量的烟碱是必要的，但烟碱的含量也不能过高，否则不但增加烟气的刺激性，影响卷烟吸味，而且从安全性的角度来讲也是不利的。

卷烟烟气烟碱的测定方法如下:

YC/T 156—2001卷烟　总粒相物中烟碱的测定气相色谱法

(2)焦油　在一定条件下，卷烟经吸烟机点燃和抽吸，烟气被捕集器捕获的部分称为总粒相物。总粒相物减去捕集器捕集的烟碱和水分，即为卷烟烟气焦油。

卷烟烟气焦油的测定方法如下:

YC/T 29—1996卷烟　用常规分析用吸烟机测定总粒相物和焦油

YC/T 157—2001卷烟　总粒相物中水分的测定气相色谱法

(3)一氧化碳　卷烟主流烟气气相物中主要有N2、O2、CO2、CO和H2，占总气相物的90%，占烟气释放量的85%左右。烟气气相中的主要有害物质有一氧化碳、挥发性芳香烃、氰化氢、挥发性亚硝胺等，CO含量最大，对人体的危害也最大。一氧化碳无色无味，一经吸入即与血红蛋白结合，与血红蛋白的亲和力比氧大200倍以上，导致人体缺氧。现已证实，吸烟者冠心病的发病率偏高，CO是一个重要因素。测试表明:吸烟者每吸入的一口烟气中，CO不低于1 000×10－6。

卷烟烟气CO的测定方法:

YC/T 29—1996卷烟　用常规分析用吸烟机测定CO

(4)稠环芳烃　稠环芳烃(polycyclic aromatic hydrocarbons，简称PAHs)，为分子中含有两个或两个以上苯环的烃类。稠环芳烃(PAHs)广泛存在于如土壤、大气、植物体、各种食品、污水、汽车尾气以及烟气中，大部分的稠环芳烃是碳氢化合物高温裂解不完全燃烧形成的。

近年来对稠环芳烃的研究受到越来越多的关注，有证据表明多数稠环芳烃具有较强的毒性和致癌作用。国际癌症研究机构(IARC)对部分稠环芳烃类物质进行了动物和人类致癌试验评价。

烟气稠环芳烃中，苯并［a］芘是最具代表性的一种，分子结构见图16．1。其致癌剂量在4 μg/g以下，致癌作用明显高于其他稠环芳烃，成为人们关注的热点。

图16．1　苯并［a］芘分子结构图

由于烟气成分极其复杂，而苯并［a］芘等稠环芳烃的含量又极低(据报道，通常为10～40 ng/cig)，而且还存在着大量的干扰物质。因此，去除干扰、准确测定烟气中的稠环芳烃是一项挑战性的工作。

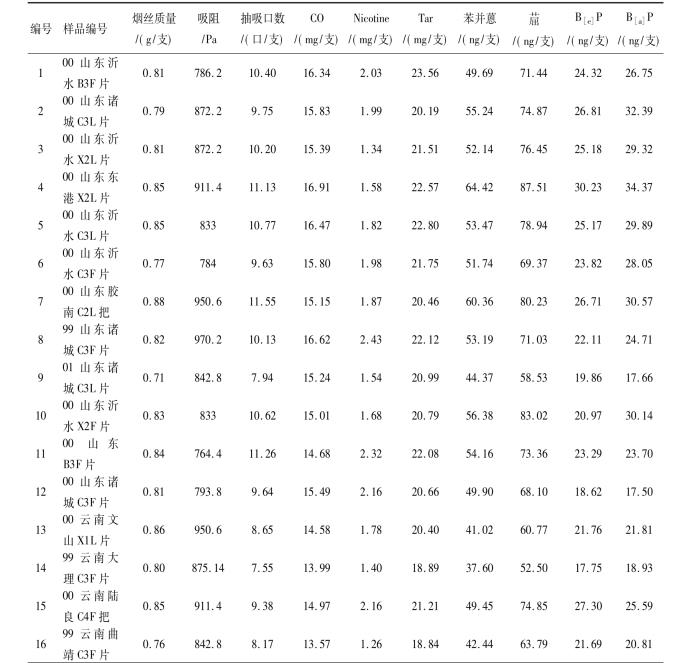

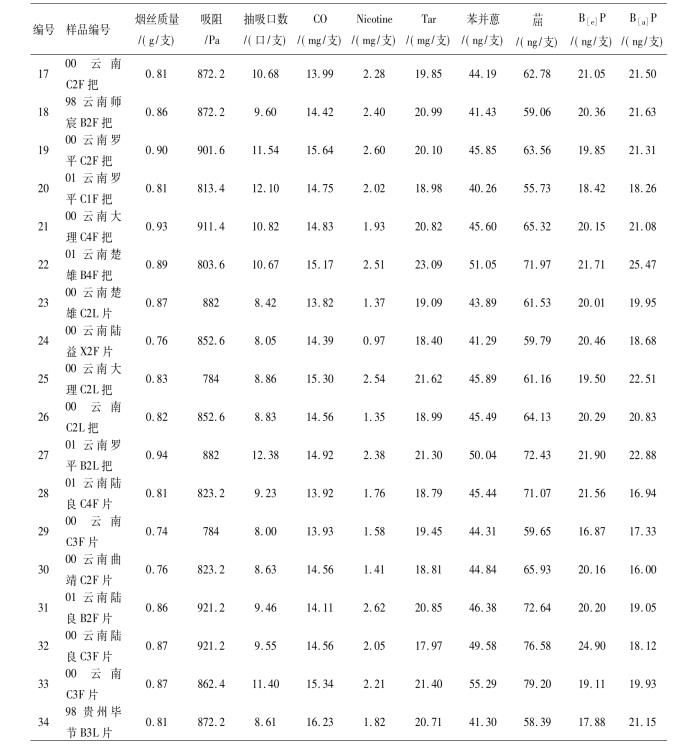

表16．4　醋纤过滤后的卷烟烟气成分

续表16．4

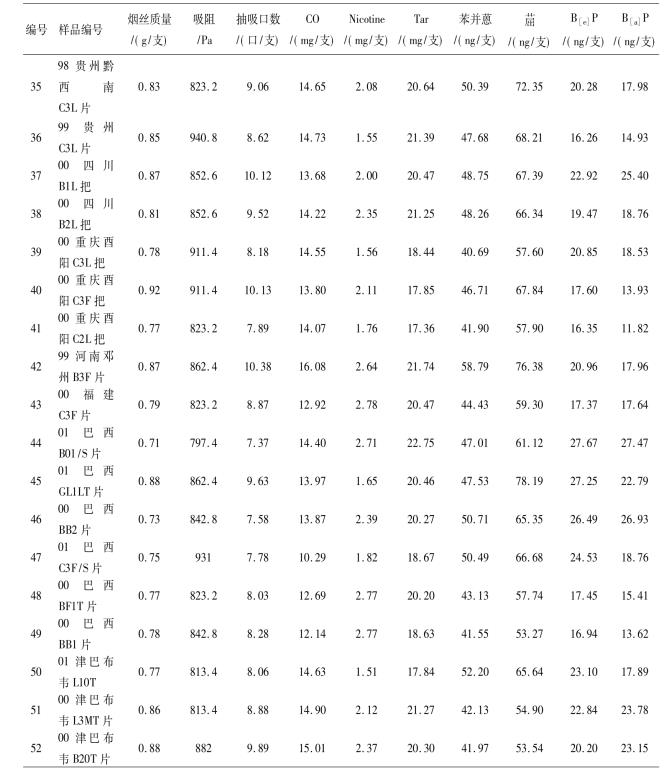

续表16．4

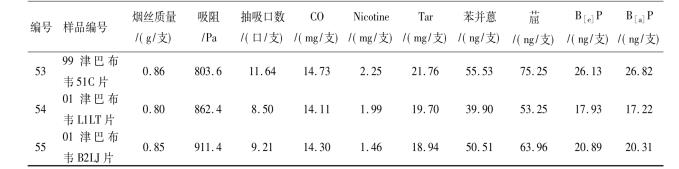

续表16．4

注:样品名称为:生产年份+地区+等级+处理方式

16．3．2　醋纤和聚丙纤滤嘴对卷烟烟气成分释放量的影响

醋酸纤维(CA)是目前用量最大的卷烟滤嘴材料，但存在着原料资源短缺，生产工艺流程长，成本高的缺点。聚丙烯纤维(PP)亲油性好，无毒无味，回潮率低，且易加工，机械性能好，原料丰富价廉，制成的烟用滤嘴的成本只有CA滤嘴的50%左右。但PP滤嘴口感较差，特别是辛辣味较重，一直难以被许多吸烟者接受。针对这一问题，很多研究者从两种滤嘴对卷烟烟气化学成分截留差异进行了分析，对烟气TPM、CO、焦油、烟碱和水分进行了比较。由表16．5烟气分析结果表明，PP滤嘴和CA滤嘴卷烟烟气总粒相物TPM、CO、烟碱、水分和焦油释放量基本一致。其中，CA滤嘴卷烟焦油释放量略低于PP滤嘴卷烟。

表16．5　醋纤和丙纤滤嘴卷烟烟气常规成分

滤嘴过滤效率E的计算方法:

E = w1/(w1+ w2)

式中，w1为滤嘴中物质的含量; w2为剑桥滤片中物质的含量。

(1)多环芳烃的过滤效果对比　两种滤嘴对每种多环芳烃的过滤效率在14%～35%之间，表明两种滤嘴对多环芳烃的过滤效率均不高。相比较而言，对多环芳烃，改性丙纤滤嘴对多环芳烃的过滤效果高于醋纤滤嘴，尤其对苯并［a］蒽和艹屈(chrysene)，改性丙纤滤嘴的过滤效率接近醋纤滤嘴的2倍。

对多环芳烃总量，改性丙纤滤嘴的过滤效率高于醋纤滤嘴，这可能与两种滤嘴的滤材化学结构性质有关，极性相对较弱的改性聚丙烯纤维与极性较强的醋酸纤维相比对弱极性的多环芳烃类化合物具有更强的亲和力，因此改性丙纤滤嘴对多环芳烃的过滤效率高于醋纤滤嘴。详见表16．6。

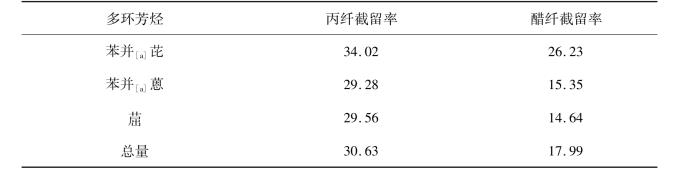

表16．6　醋纤和改性丙纤滤嘴对多环芳烃的过滤效率　%

(2)挥发性羰基化合物的过滤效果对比　对于相对分子质量较小的挥发性羰基化合物，改性丙纤和醋纤滤嘴的总过滤效率都很低，表明两种滤嘴对挥发性羰基化合物的吸附性能较差，而且没有明显的规律，除对巴豆醛的过滤效率较高外，对其他各挥发性羰基化合物成分的过滤效率都很低，尤其是对主流烟气中含量最高的乙醛，两种滤嘴的吸附都很少，均小于1%。此外，除丁醛外，醋纤滤嘴的过滤效率都高于改性丙纤滤嘴。

对挥发性羰基化合物总量，两种滤嘴的过滤效率都很低，不到10%，这可能与挥发性羰基化合物沸点较低、易挥发等性质有关，两种滤嘴都难以有效截留挥发性羰基化合物。

(3)氨的过滤效果对比　对于氨，改性丙纤滤嘴的过滤效率为43．38%，醋纤滤嘴的过滤效率为52．69%，说明改性丙纤滤嘴和醋纤滤嘴对氨都有较强的吸附作用，而醋纤滤嘴对氨的过滤效率高于改性丙纤滤嘴。

对烟气中的氨，改性丙纤滤嘴和醋纤滤嘴都有较强的吸附，两种滤嘴的过滤效果都高于其他有害成分，且醋纤滤嘴对氨的过滤效率高于改性丙纤滤嘴，这可能与氨较强的水溶性与极性等性质有关。

(4)芳香胺的过滤效果对比　改性丙纤和醋纤滤嘴对芳香胺的过滤效率都高于40%，对每种芳香胺物质的过滤效率都高于30%，说明两种滤嘴对芳香胺的过滤效率均较高。而且两种滤嘴对芳香胺的截留是有选择性的:对于1－氨基萘和2－氨基萘，醋纤滤嘴的过滤效率高于改性丙纤滤嘴;对于1－氨基联苯和4－氨基联苯，改性丙纤滤嘴的过滤效率高于醋纤滤嘴。详见表16．7。

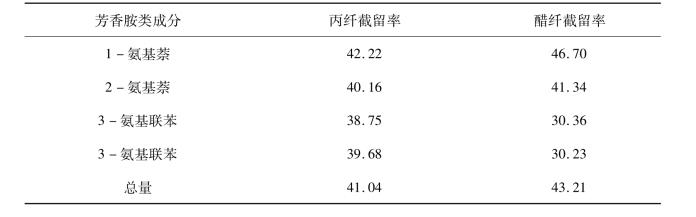

表16．7　醋纤和改性丙纤滤嘴对芳香胺类成分的过滤效率　%

(5)烟草特有亚硝胺的过滤效果对比　对于烟草特有亚硝胺(TSNAs)总量，丙纤和醋纤滤嘴的过滤效率都高于35%，对每种物质的过滤效率都高于20%，表明两种滤嘴对TSNAs的吸附性能较好，且两种滤嘴过滤效率基本接近。此外，对于NNN和NAT而言，醋纤滤嘴的过滤效率高于改性丙纤滤嘴;对于NNK和NAB，改性丙纤滤嘴的过滤效率略高于醋纤滤嘴。详见表16．8。

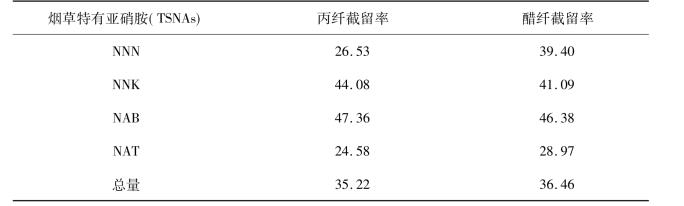

表16．8　醋纤和改性丙纤滤嘴对烟草特有亚硝胺(TSNAs)的过滤效率　%

(6)苯酚类成分过滤效果对比　对于苯酚类成分总量，醋纤和改性丙纤滤嘴的过滤效率均接近40%，截留效率较高。对于苯酚和间、对甲酚及邻甲酚等单酚类化合物，醋纤滤嘴和改性丙纤滤嘴均有很好的吸附，过滤效率均超过45%，尤其是苯酚，醋纤滤嘴的过滤效率高达70．05%，而且醋纤滤嘴对单酚类化合物的过滤效率高于改性丙纤滤嘴;对于对、邻、间苯二酚等二酚类化合物，两种滤嘴的过滤效率均不是很高，仅在15%～39%之间，而且改性丙纤滤嘴的过滤效率高于醋纤滤嘴。

对于芳香胺、TSNAs和酚类化合物等有害成分总量，两种滤嘴均有较高的过滤效率，且两种滤嘴过滤效率接近，这表明两种滤嘴对这3类有害成分的吸附没有明显差别。

(7)功能性聚丙烯丝束对卷烟感官品质影响的对比　聚丙烯丝束一直应用于国内低档卷烟中，聚丙烯丝束对卷烟烟气的过滤效率略低于二醋酸纤维素丝束，卷烟的辛辣味和刺激性较大，通过一定的改性处理可有效降低聚丙烯滤嘴卷烟的辛辣味、刺激性以及焦油量。详见表16．9和表16．10。

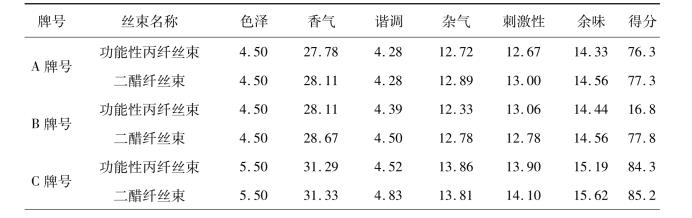

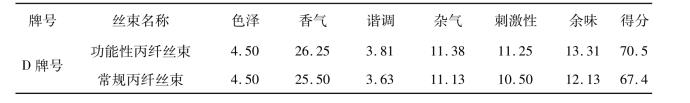

表16．9　功能性聚丙烯丝束对卷烟感官品质的影响

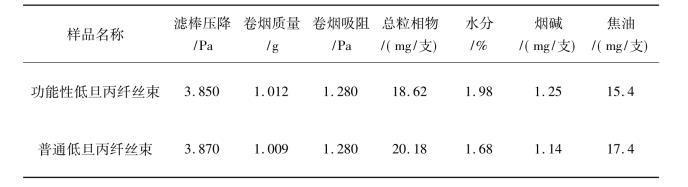

表16．10　功能性聚丙烯丝束对卷烟烟气成分的影响
