6.4.3 水底隧道

铁路或公路遇到水面障碍物时,除可修建桥梁通过外,修建水底隧道(Subaqueous Tunnel)有时是最佳方案,尤其在水面宽、航运繁忙、通过巨型船只较多、两岸建筑物密集,不宜建设高桥和长引桥的情况下。

水底隧道一般分水底段和河岸段,后者又有暗埋、敞开及出口部分。水底隧道的纵向坡度、纵向曲线和平面曲线半径、通道布置、车辆限界以及照明、通风、交通监控等设备,按通过隧道的车辆类型和运量进行设计。

上海黄浦江打浦路隧道为我国第一条水下公路隧道,于20世纪60年代末建成,全长2 761m。随着上海城市建设的发展,上海黄浦江底陆续开通了延安路隧道、外滩观光隧道、外环路隧道、大连路隧道等12条隧道。其中,外滩观光隧道是我国第一条越江行人隧道,西接南京路外滩,东接浦东陆家嘴东方明珠塔,全长647m,隧道内直径6.67m,两岸有自动扶梯。隧道内有全自动无人驾驶牵引式封闭车厢输送旅客,每小时输送能力约为5 000人。该隧道1998年开工,2000年10月建成通车。隧道两边有地下3层,局部4层建筑。

我国香港地区有三条海底隧道,越过维多利亚海湾,把香港岛和九龙岛连接起来。其中,东线隧道全长1.8km,日通过汽车9万车次;中线隧道全长1.9km,包括4车道的汽车隧道和一条地铁隧道;西线隧道全长


图6.10 水底隧道横断面

(a)铁路隧道;(b)道路隧道2.0km,6车道,日车流量可达18万车次。目前,世界上最长的海底隧道是日本的青函隧道,全长53.85km,其中水底23km。第二长的是英吉利海峡隧道,全长50.5km,其中水底37.2km。世界上第三长的海底隧道是中国胶州湾海底隧道,2010年4月全线贯通,为双向六车道,设计时速80km,隧道全长7.8km,其中陆域段3.85km,海域段3.95km。

水底隧道较典型的矩形、圆形横断面见图6.10,英吉利海峡隧道断面如图6.11所示。

用盾构法建造的水底隧道,自两端至洞口,一般为槽型敞开式引道段(图6.11)。穿越水底的暗埋段断面大多为圆形。修建的隧道除个别为单车道外,均为双车道[图6.10(b)]。在圆形隧道中,一般在路面以下是送风道,在吊顶以上是排风道,送排风道与隧道两岸的通风机房连通,多采用横向通风。用沉管法建造的水底隧道,除两端引道段与前述相同外,穿越水底的沉管有时是由几个通道组成的矩形管段,包括车行道、人行或巡逻通道及管线通道等。每个行车通道中有两个以上同向行驶的车道。水底隧道较典型的矩形管段横断面示意如图6.10(a)所示。

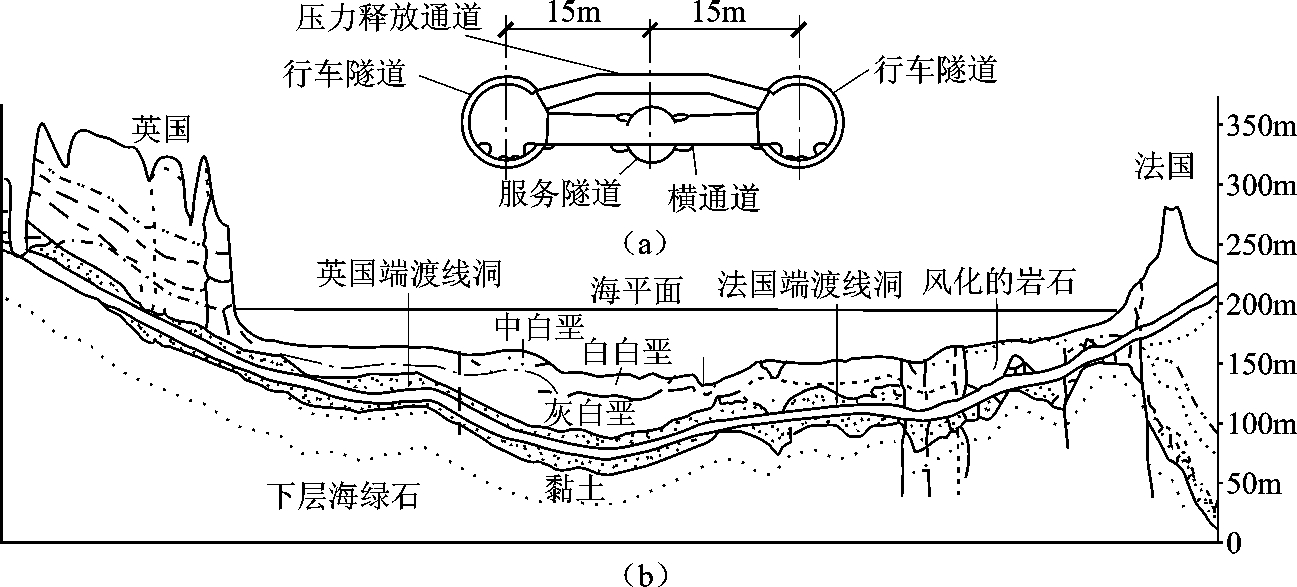

图6.11 英吉利海峡隧道断面示意

(a)横断面(b)纵断面

据统计,全世界采用沉管法修建的水下铁路和道路隧道已有68座,其中道路隧道46座,铁路隧道21座,道路、铁路两用的隧道1座。从沉管结构来看,钢结构32座,钢筋混凝土结构35座。钢结构以美国采用得最多,欧洲各国则以钢筋混凝土结构为主,日本则以钢结构为主,二者兼有。表6.3为几个海底隧道的相关数据。

表6.3 几个海底隧道的相关数据(www.daowen.com)


续表6.3


注:表中数据摘自《隧道译丛》,1996(7);《世界隧道》,1995(3);香港沉管隧道资料。

现在世界上拟建的最长水底隧道为日韩海底隧道,其全长约250km,通过对马海峡,将日本福冈和韩国釜山连接在一起,该工程浩大,必须分段施工、修筑人工岛、开凿立井等,若能建成将是全世界最长的海底隧道。

复习思考题

6.1 什么叫地下工程设施,它和地上建筑物有何区别?

6.2 为什么说建造地下建筑(如地下商店、地下剧场)和地下工程设施(如地下铁道、地下防空设施)是大城市建设发展的必然?

6.3 试述隧道和地下建筑物的异同。

6.4 隧道衬砌的受力状态和房屋梁板柱的受力状态有何不同?衬砌的一般形状是什么?它的施工特点又是什么?

6.5 试述隧道工程和铁路工程、道路工程的关系。

6.6 试区别铁路隧道、道路隧道和水底隧道。

6.7 地下住宅建筑有何优缺点?

6.8 地下住宅结构主要有几种类型?各类型的结构特点是什么?
