5.10 特种构筑物

特种构筑物(Special Structure)也称特种结构,指房屋、地下建筑桥梁隧道、水工结构以外的具有特殊用途的工程结构(也称构筑物)。特种结构包括:贮液池、烟囱、筒仓、水塔、挡土墙深基坑支撑结构、电视塔和纪念性构筑物等。本节主要介绍水塔和电视塔。

(1)水塔(Water Tower)

水塔是常用的给排水工程构筑物,高于地面,以支架支承,用于储存液体;图5.55所示为常见的水塔形式。图5.56所示为目前世界上容量最大的瑞典马尔墨水塔,容量为10 000m3,顶上设有旋转餐厅。世界上最高的水塔是科威特水塔(图5.57),建于1997年,高187m,在塔身距地80m处有一个大球体。球体下部贮水4 500m3,上部为餐厅。塔身距地面120m处有一个观光小球体,可在其上远眺波斯湾景象。

(2)电视塔(Television Tower)

电视塔为筒体悬臂结构或空间框架结构,由塔基、塔座、塔身、塔楼及桅杆等组成。以加拿大多伦多CN电视塔为例,塔高553m,塔身采用应力混凝土以滑升模板建造,如图5.58(a)所示。该塔身的横断面为自上而下逐渐加大的等边Y形,由3片互成120°交角的矩形空心支腿和中间六边形筒体组合而成[图5.58(b)]。在标高335m处有一7层高的空中舱(即塔楼部分)自塔身向四周挑出,它具有屋顶餐厅、瞭望平台、夜总会、电视广播器材室等房间。在447m处有一空中平台[图5.58(d)],可远眺远处的风景。空中平台上是102m高的钢制天线桅杆,它是用直升机安装就位的,安装后最高点偏差仅27.9mm,为高度的1/20 000。CN电视塔的塔基位于地平面下15m深的基岩上,承受全塔130 000t的重力荷载。全塔刚度极大,在3 220m/min风速下,空中舱内只有难以感觉到的摇晃。天线桅杆用270块玻璃纤维板保护,防止结冰。

目前世界上最高的电视塔是日本东京的天空树(图5.59)。天空树于2008年7月14日动工,2012年2

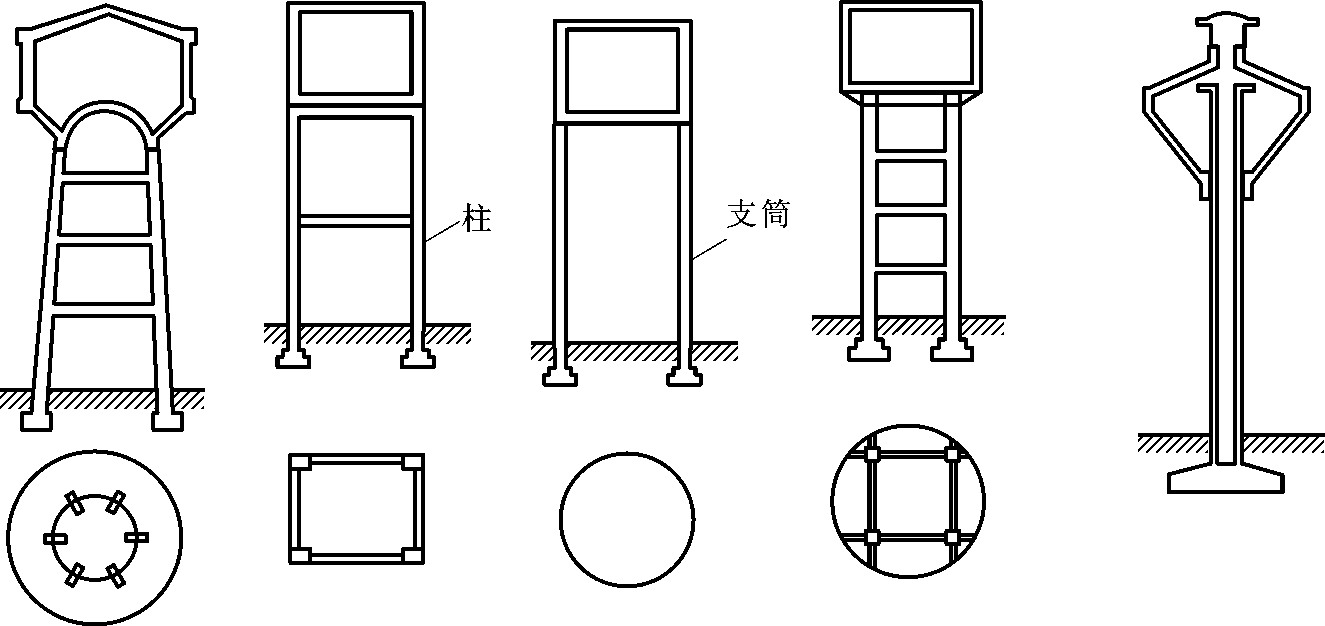

图5.55 水塔的结构形式

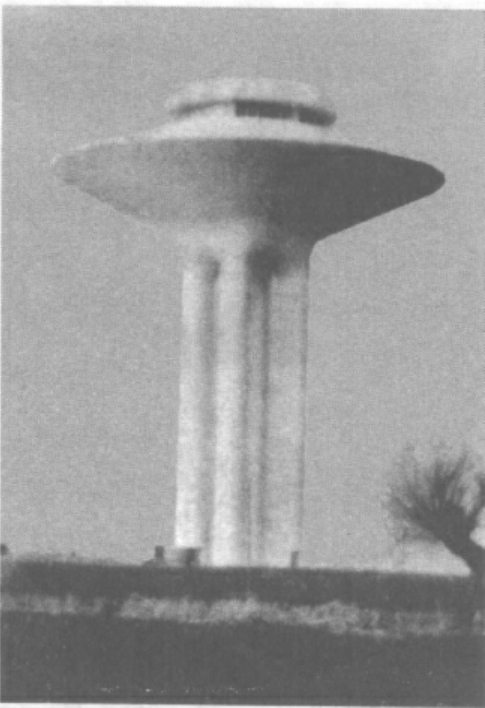

图5.56 瑞典马尔墨水塔

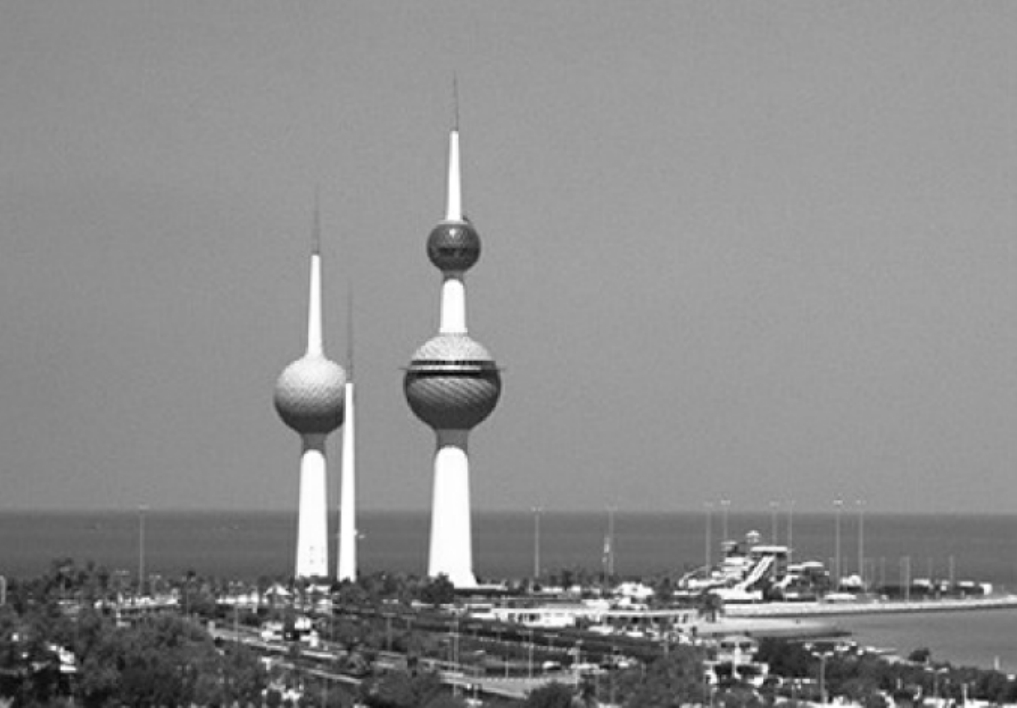

图5.57 科威特水塔

月29日竣工,其高度为634.0m,于2011年11月17日获得“世界第一高塔”吉尼斯世界纪录认证,成为全世界最高的自立式电波塔。除了铁塔主体之外,天空树尚有其他附属设施,这些附属设施与主体一起构成一个完整的街区,被称为“东京天空树城”。

目前,中国最高的电视塔是广州的新电视塔,又称海心塔(图5.60),塔高610m,其中,塔身主体454m,天线桅杆156m,是一座以观光旅游为主,兼容广播、电视发射功能的综合性设施。

主塔外形由底部和顶部两个不同直径且相互转动、错心的椭圆拉线形成,底部椭圆长短轴分别为80m和60m,顶部椭圆长短轴分别为50m和40.5m,两个椭圆长轴方位角夹角为45°[如图5.60(b)]。上下椭圆各24个点对应拉直线构成外框筒钢管混凝土柱,外框筒在腰部处的椭圆长短轴分别为27.5m和20.6m,形成两头大、中间小的“小蛮腰”造型。

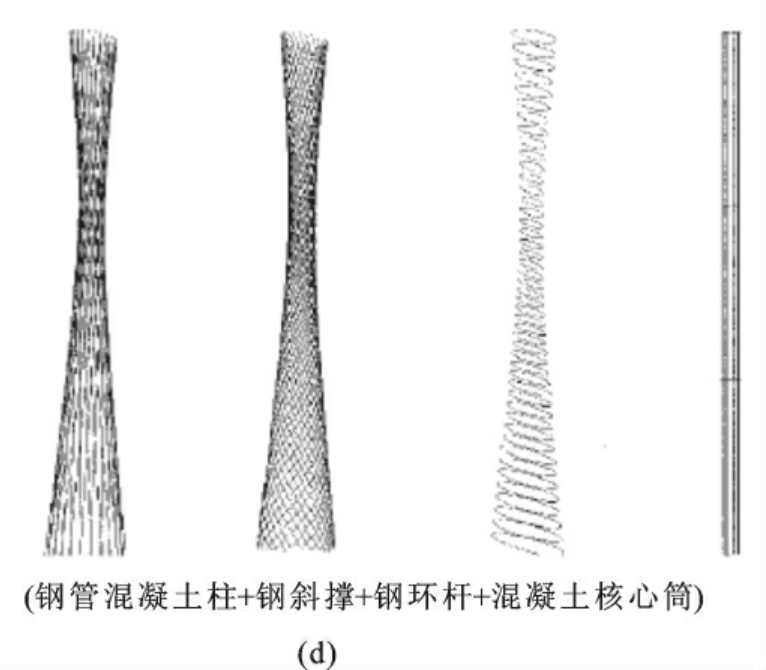

主塔竖向传力结构由混凝土核心筒和外框筒组成,核心筒为短轴14m、长轴17m的椭圆,底部墙厚1m,混凝土强度等级C80,顶部墙厚0.4m,强度等级C45。外框筒由24根倾斜的钢管混凝土直柱、46道钢环杆和45道钢斜撑组成,竖向构件构成方式如图5.60(c)所示。

钢管混凝土柱为倾斜的锥形柱,从底部到顶部为一条直线,在底部为直径2m的圆,在顶部直径减至1.2m,柱子壁厚最大50mm,内灌C60~C45混凝土;钢环杆布置在15.5°的斜平面上,用圆管弯成,最大规格为D800×35,每道环均构成不同长短径的近似椭圆;钢斜撑为圆管。放射状布置的钢梁连系混凝土核心筒和钢结构外筒形成楼面,但混凝土楼板并未与外筒钢柱直接相连,典型的楼层布置如图5.60(d)所示。

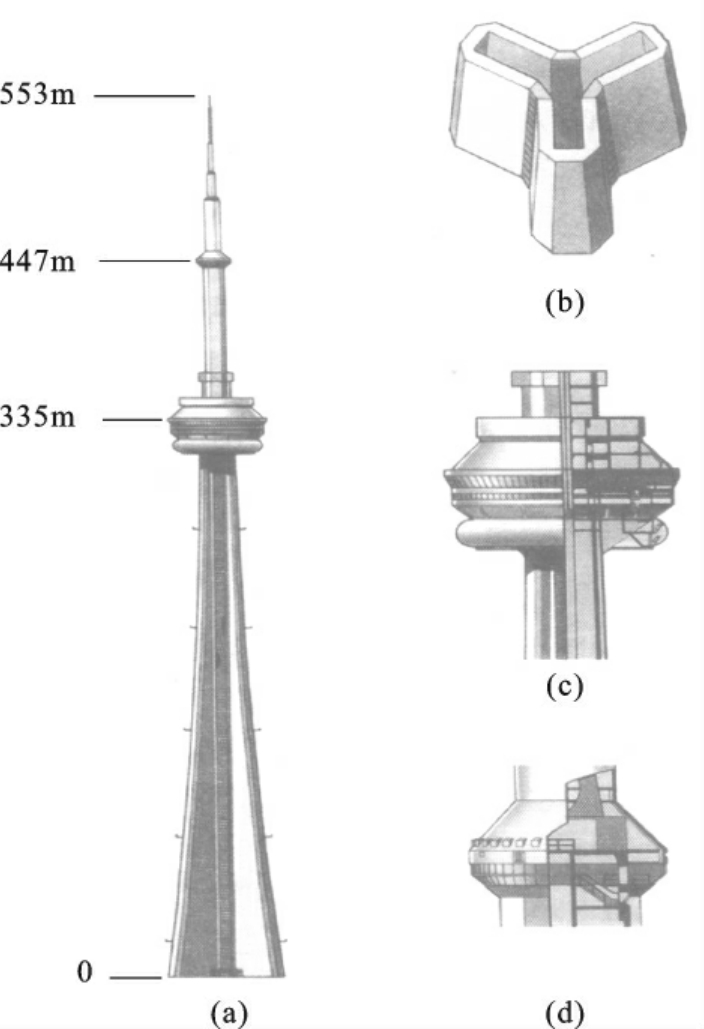

图5.58 加拿大多伦多CN电视塔

(a)全貌;(b)塔身断面图;(c)335m高程处的空中舱;(d)447m高程处的空中平台

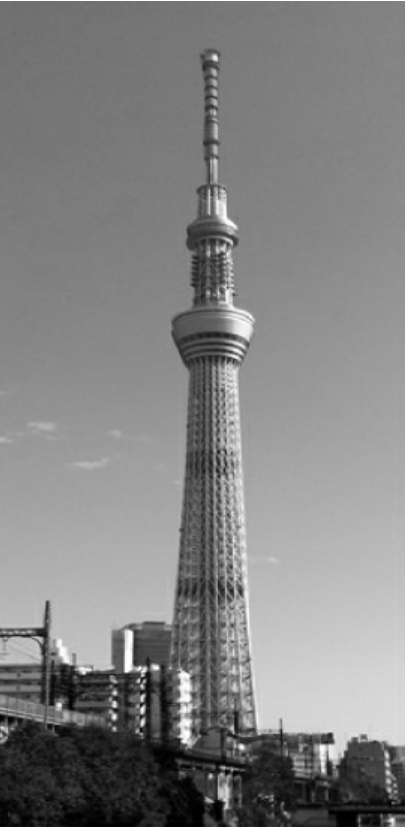

图5.59 日本东京的天空树


img94(www.daowen.com)

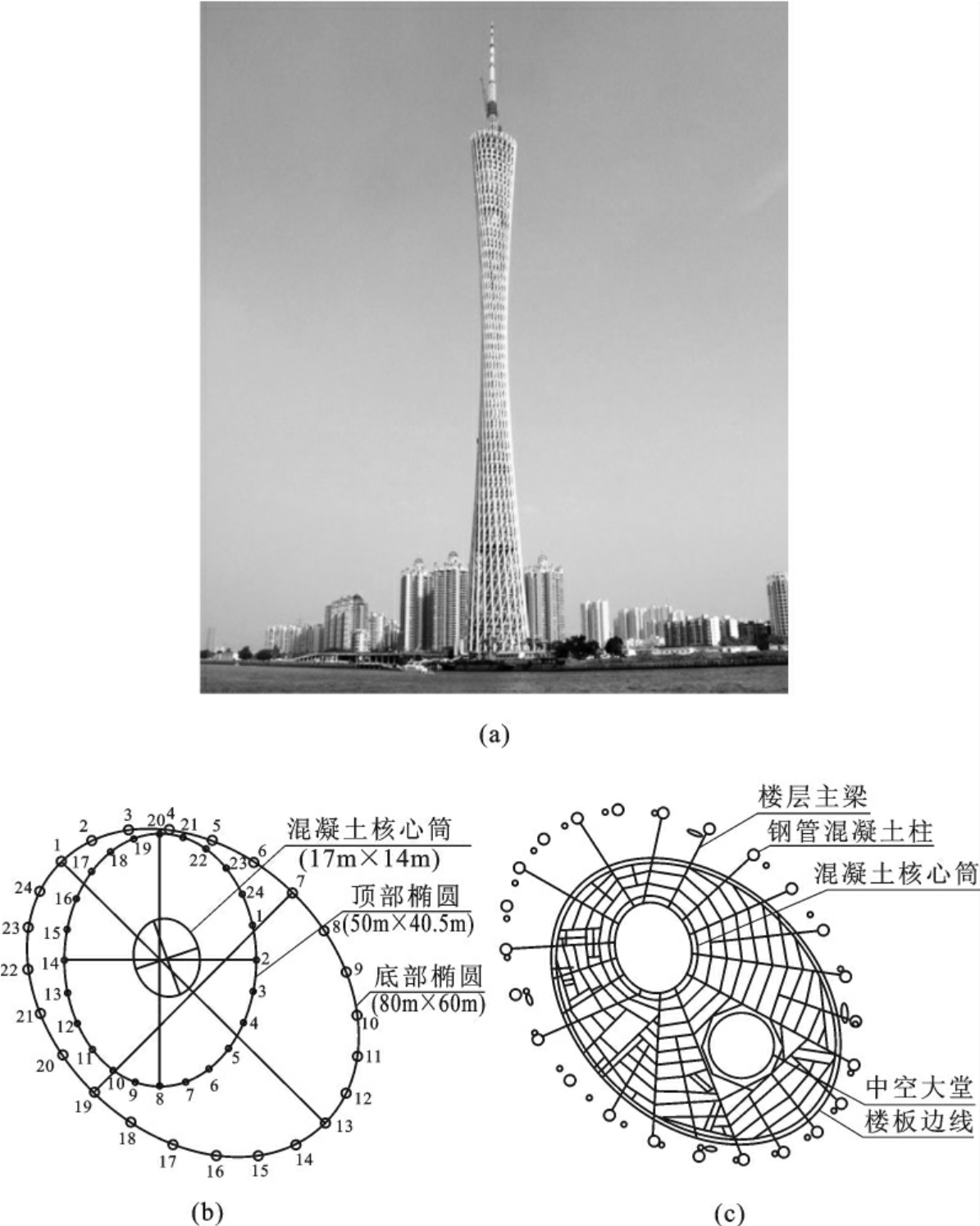

图5.60 海心塔

(a)外观图;(b)外框柱定位图;(c)典型楼层结构布置图;(d)竖向构件构成方式

复习思考题

5.1 社会对建筑的基本要求是什么?实用、经济、美观之间的关系应怎样处理?

5.2 试述建筑工程中建筑、结构、设备、施工之间的关系。建筑师、结构工程师、施工工程师的任务分别是什么?

5.3 试述建筑结构与建筑使用要求、建筑美观要求、建筑体型要求、建筑构造要求之间有什么关系?

5.4 建筑结构的水平承重结构部分(屋顶和楼层)主要由哪些结构构件组成?建筑结构的竖向承重结构部件主要由哪些结构构件组成?建筑结构的基础部分主要由哪些结构构件组成?

5.5 建筑结构与汽车结构、船舶结构相比有何异同?

5.6 古代建筑物和现代建筑物相比,在材料应用、建筑形式、建筑尺度、结构体型、结构构件等方面有何区别?

5.7 在建筑工程中建筑物和构筑物是不同的两个概念,它们主要的区别在哪里?

5.8 居住建筑物(如住宅、公寓、宿舍)、公共建筑物(如剧院、体育馆、展览馆)、工业建筑物(如单层或多层工业厂房)、高层建筑物(如办公大楼、高层公寓)的建筑结构有什么重要区别?

5.9 在正常使用期间施加和作用在建筑物上的荷载有哪些?

5.10 建筑物中的楼、板、梁、柱、墙、屋架各主要承受什么样的外加荷载和作用?

5.11 构筑物中的水塔、烟囱、筒仓、电视塔各主要承受什么样的内力?各主要承受什么样的外加荷载和作用?

5.12 混凝土结构、木结构、钢结构、砌体结构中结构构件间的连接方法各是什么?它们间有什么不同?它们主要的施工方法有什么不同?

5.13 什么叫钢-混凝土组合结构?它有什么优越性?

5.14 在本章列举的建筑物中哪些是墙体结构?哪些是框架结构?哪些是拱结构?哪些是壳结构?哪些是张拉结构或膜结构?

5.15 建筑物或构筑物的安全性、适用性、经济性各体现在什么地方?

【注释】

[1]在钢筋混凝土构件上预先施加压应力,抵消或减少该构件在使用时荷载产生的拉应力的混凝土结构。

[2]图片由西安建筑科技大学周铁钢提供。

[3]图片由西安建筑科技大学周铁钢提供。

[4]多个筒体连在一起的结构体系称为多筒结构。多筒结构可分为两类:一类是将多个筒体合并在一起形成成束筒;另一类是在筒体之间用刚度很大的水平构件相互联系,成为巨型框架。成束筒的侧向刚度很大,可以建成超高层结构。

[5]在组合结构中,钢管混凝土结构是一种很有前途的新型结构体系。在钢管内填充混凝土形成的构件,具有承载力高、塑性韧性好、施工方便、耐火性能好、经济效果好等优点。
