4.3 楼板体系
建筑物楼板结构必须具有足够的刚度、强度和保证梁的整体稳定性。对于住宅建筑还要有良好的隔声、防火性能,同时要考虑在楼板内敷设管线的空间。
4.3.1 全现浇楼板
这种楼板与混凝土结构建筑完全相同,楼板建造需支模,大量湿做业,施工现场工作量大,混凝土养护时间较长。但由于施工单位较熟悉,目前在钢结构住宅中仍有不少应用。
4.3.2 压型钢板—现浇钢筋混凝土楼板
通过栓钉将压型钢板固定在钢梁上,作为永久性模板,同时考虑压型钢板参与部分楼板受力。现浇混凝土层整体性好,方便水、电等设备管线的敷设。由于压型钢板底部不平整,而且压型钢板外露防火性能较差,因而楼板下部需要做防火处理并加设吊顶,既增加造价,又降低室内空间净高,国外一些生产企业对压型钢板进行技术改造,生产推广闭口型压型钢板作为钢结构楼层模板(图4-4)。该种钢承板将板波口部缩小,板面与混凝土现浇层接触面较多,而暴露在外的面积较小,因而可以不做板底防火处理,即能达到楼板防火要求。同时由于板底平整,无须吊顶,只要板底喷涂即可,保证室内有效净空。现浇混凝土若采用轻骨料混凝土,可以大大降低结构楼板自重。
4.3.3 预制预应力叠合现浇楼板
将工业化预制的预应力混凝土薄板与钢梁连接,上浇混凝土现浇层组成叠合板。这种叠合板同样无须模板,施工方便,且省去了压型钢板,可降低造价(图4-5)。楼板厚度根据跨度大小经计算确定。通常,预应力混凝土薄板厚度为50~100mm,宽度国内普遍采用900mm、1200mm两种类型,长度可达到6m。现浇混凝土板厚度为50~80mm,现浇层加强楼板整体刚度,防止预制板开裂,并可以增加楼板的隔声性能。

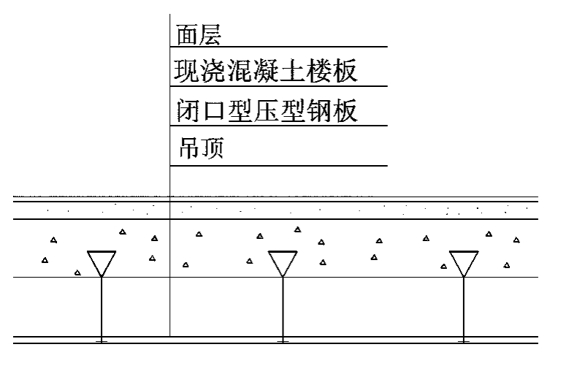

图4-4 闭口型压型钢板

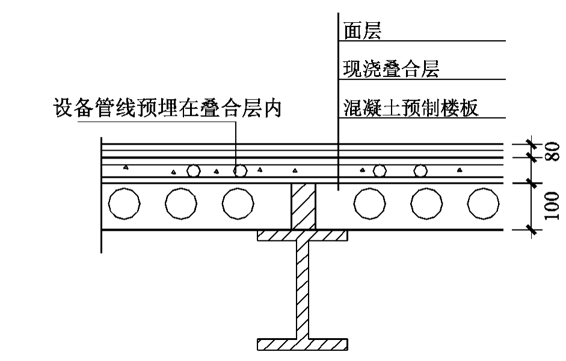

图4-5 预应力叠合楼板
4.3.4 双向轻钢密肋组合楼盖(www.daowen.com)
由钢筋或小型钢焊接的单品珩架正交成的平板网架,并在网格内嵌入五面体无机玻璃钢模壳而形成双向轻钢密肋组合楼盖。施工时利用平板网架自身的强度、刚度,并配1~2个临时支撑即可完成无模板浇注混凝土作业。钢框架梁和轻钢桁架被现浇混凝土包裹形成双向组合楼盖,增加了楼板的刚度。无机玻璃钢模壳高度约250mm,500~600mm见方,混凝土现浇层厚度为50~70mm,楼板总厚度较大(密肋模壳可供设备管线穿过),需要架设吊顶。
4.3.5 密排小桁架—现浇混凝土楼板
楼面次梁采用密排小桁架替代,与现浇混凝土楼板组合作用,各类管线可从桁架空腹穿过,同密肋模壳楼板一样,也需要设置吊顶。
4.3.6 压型钢板干式组合楼板
以冷弯薄壁型钢制成的大波纹压型钢板作为结构楼板骨架,结构钢梁预制为下翼缘加强加宽型,压型钢板置于结构钢梁的下翼缘上,跨度可达6m,上部钉高密度水泥刨花板,下部加一层保温隔声材料,底部防火石膏板吊顶。楼板各部件工厂预制,现场施工组装,构件采用螺栓连接,施工全过程无水化。压型钢板厚度与钢梁相同,楼板总厚度在200~400mm,总重量约为混凝土楼板的1/6。在欧洲各国使用较多,国内只有引进的小住宅采用。
4.3.7 预制加气混凝土楼板
预制加气混凝土楼板是以硅砂、水泥、石灰等为主要原料,内配经过防锈处理的加强钢筋,经过高温、高压、蒸汽养护而成的多气孔混凝土板材。计算密度650kg/m3,是混凝土的1/4。具有质轻耐火等特点。板材由工厂预制加工,可根据设计要求定制,也可批量定型化生产。板材容许最大荷载5.0kN/m2,最大长度可达4m。现在国内已有生产厂家引进日本等国家技术设备,大量生产制作并投入使用。
4.3.8 不同类型楼板综合比较
表4-2 钢结构住宅楼板类型分析表
以上几种楼板结构各有特点。从大范围可分为复合式和单板式。其中预制加气混凝土楼板为单板式,压型钢板—现浇钢筋混凝土楼板由于压型钢板在很大程度上作为模板使用,因此也可归为单板类,其余均为复合式。从工厂装配化程度、施工组织、隔声防火效果、设备管线敷设、空间利用率(净高)、造价几方面列表分析中可以看出(表4-2),不同类型各有优缺点。对于钢结构体系而言,应尽量采用装配化的生产施工方式,避免大量现场湿作业,才能更有效地体现出钢结构住宅的特征。国内已建的钢结构住宅楼板体系大多为预应力叠合板,是介于装配式和现浇式中间的一种类型,应该说反映了目前中国钢结构住宅正处在从传统设计建造方式向工业化生产方式过渡的改革时期。
