单移动副四杆机构基本形式

1.曲柄滑块机构

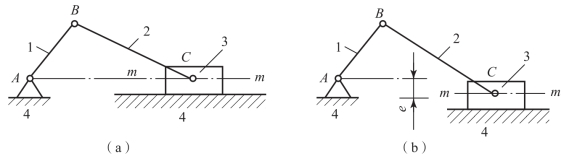

在如图1-23所示的机构中,若构件1为曲柄,则构件3为滑块,即为曲柄滑块机构。若滑块的导路延长线通过曲柄回转中心A,则称为对心曲柄滑块机构(见图1-23(a));若滑块的导路偏离曲柄回转中心A一段距离e,则称为偏置曲柄滑块机构(见图1-23(b))。

图1-23 曲柄摇杆机构

1—曲柄;2—连杆;3—滑块;4—机架

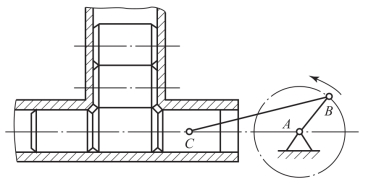

如图1-24所示的自动上料装置,当曲柄AB转动时,通过连杆BC使滑块C做往复移动,曲柄每转动一周,滑块往复运动一次,即推出一个工件,实现自动上料。

图1-24 自动上料机构

2.导杆机构

(1)转动导杆机构

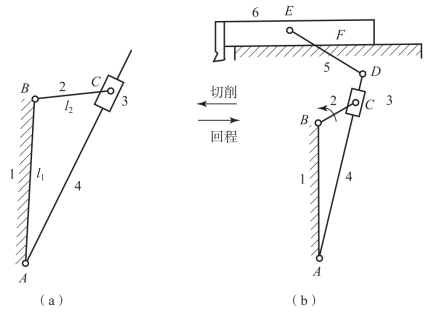

如图1-25(a)所示,当l1<l2,即构件1的长度小于构件2的长度时,若构件2为主动件做转动,且通过滑块3使导杆4也做整周转动,则称为转动导杆机构。如图1-25(b)所示简易刨床的主运动就采用了这种机构,当曲柄2做转动时,通过滑块3使导杆4转动,通过连杆5使刨刀6做往复运动。

图1-25 转动导杆机构

1—机架;2—曲柄;3—滑块;4—导杆;5—连杆;6—刨刀(www.daowen.com)

(2)摆动导杆机构

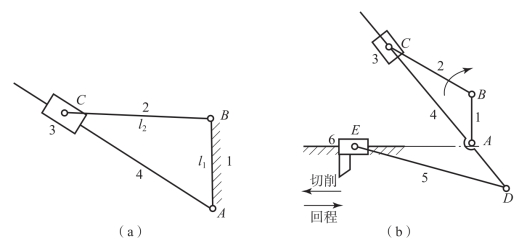

如图1-26(a)所示,当l1>l2时,若构件2为主动件做转动,且通过滑块3使导杆4只能做往复摆动,则称为摆动导杆机构。如图1-26(b)所示牛头刨床中的主运动机构,当曲柄2转动时,通过滑块3使导杆4摆动,并通过构件5带动滑枕6和刨刀一起往复移动,进行刨削加工。

图1-26 摆动导杆机构

1—机架;2—曲柄;3—滑块;4—导杆;5—构件;6—滑枕

3.摇块机构

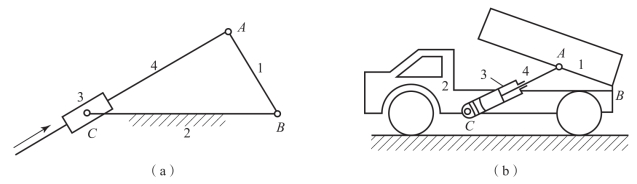

如图1-27(a)所示,取构件2为机架,构件1做转动,并通过导杆4使滑块3相对机架做往复摆动,即称为摇块机构。如图1-27(b)所示自卸汽车的翻斗机构,利用油缸中油压推动活塞杆4移动时,迫使车厢1绕点B翻转,物料便自动卸下。

图1-27 摇块机构

4.定块机构

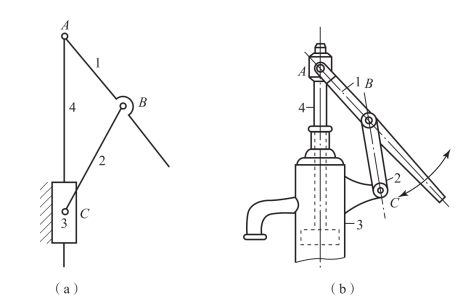

如图1-28(a)所示,取滑块3为机架,当构件1做往复摆动时,导杆4在滑块3中往复移动,故称为定块机构。如图1-28(b)所示手动压水机,扳动手柄1,使导杆4连同活塞上下移动,便可抽水。

图1-28 定块机构
