3.1.7　成功实施

2003年成都大学图书馆电子阅览室采用24口/RJ-45接口的DCS-3426为中心交换机（1000Base-SX）一台，采用24口10/100M/RJ-45接口，STAR-S1824+自适应交换机6台（共130余台阅览用机），网络采用以太网结构，通过ADSL专线与Internet网相连。代理服务器为HP NetServer E200 P系列，内存256M，配置双网卡（双IP），一卡与Modem相连（外网），一卡与交换机相连（内网），如图3-2所示。

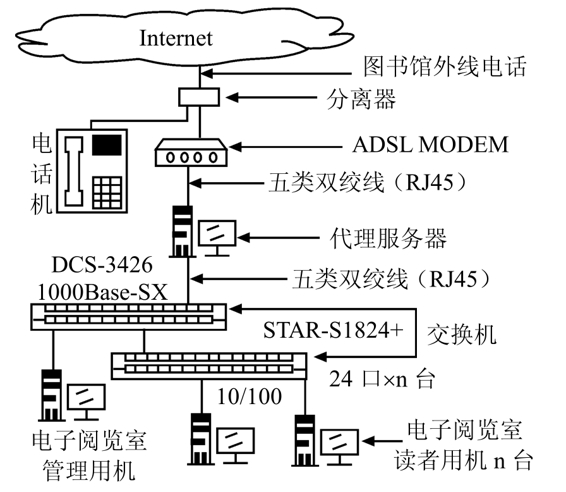

图3-2　电子阅览室网络拓扑图

（1）代理服务器（Proxy Server）允许使用大量的伪IP地址，节约了十分宝贵的IP资源，也使得局域网在一定程度上隔离了通过Internet上可能的非法入侵者。从交换机到桌面均采用5类线走地沟或穿PVC管，使之到桌面达到100Mbit/s。电源线在桌面下方离地30cm处，并有接地保护。

（2）电子阅览室计算机配置:①CPU:≥2.2GHz；②内存:≥2G；③硬盘:≥160G；④显示器:19寸宽屏液晶；⑤鼠键:光电套装；⑥配件:摄像头≥130万像素，耳麦，电视卡；⑦带硬盘保护，系统网络同传功能（增霸卡），前置USB接口；⑧主要部件免费上门保修≥3年。

特别是配置的电视卡，需增加电视信号放大器1台，并将电视信号传输线布到桌面。除配置“电视卡”外，还配置了“摄像头”向学生提供多方面获取信息服务的途径，并提高了设备的利用率。(www.daowen.com)

带系统网络同传功能，即每机增加一块增霸卡，就可同时对多台PC机进行操作系统的安装、恢复、远程控制、硬盘对拷、网络克隆。

增霸卡的模块化程度非常高，主要有四个功能模块:网络加速模块、保护还原模块、网络智能定位导航模块、增量拷贝模块、用户管理模块及其他辅助功能模块。

其主要功能有:①提供CMOS保护和恢复功能；②可保护多个硬盘分区；③支持网络安装/网络增量更新；④对Windows系列操作系统支持立即还原；⑤远程唤醒、远程重启、远程锁定、远程关机；⑥时钟同步、自动分配IP和计算机名；⑦提供游戏禁止、端口监控等Windows辅助模块；⑧防破解功能；⑨支持硬盘对拷、网络克隆；⑩支持常用的操作系统（如Windows系列，Linux），支持常用的文件系统（如FAT16，FAT32，NTFS等）和大容量硬盘，支持即插即用；支持相同容量不同品牌的硬盘对拷，支持数百台电脑同时高速对拷文件及系统。使用界面简洁、易懂；安装十分方便、灵活。

（3）电子阅览室建有通风系统（中央空调系统）、烟雾、温度探测器、自动灭火系统、应急照明系统和能在夜间识别的安全信息标志，以及紧急逃生的出口和通道。

当然也可以根据本馆实际需要随时增加服务器的数量和大容量的存储设备。如数据库服务器、Web服务器、电子邮件服务器、随书光盘服务器、影视片（视频）服务器等，以及用磁盘阵列作为在线存储设备。
