确定数字图书馆采用的线缆类型

2.1.5 确定系统采用的线缆类型

1.线缆的选用应满足线缆特性参数要求

在选择线缆时,应考察线缆的特性参数。例如,当布线网络系统中数据信号的传输频率为100MHz时,系统信道的各项指标值应符合《综合布线系统工程设计规范》[GB50311-2007]要求,如表2-4所示。

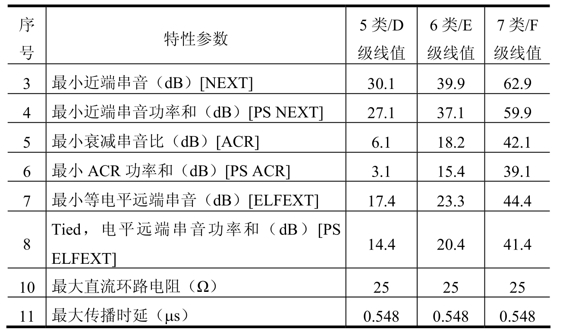

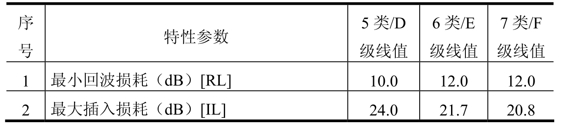

表2-4 部分线缆特性参数值


(续表)


虽然5类、超5类线的带宽均为100MHz,但从图书馆目前的发展来看,建议优先选用超5类线,因为它比5类线的部分性能有所提高(如近端串扰NEXT、衰减串比ACR)等,并且是专门为千兆位以太网的最低信道配置而设计的,且性价比较高,能满足图书馆近几年的使用。

2.正确选择线缆类型(传输介质)

布线系统等级与类别的选用如表2-5所示。

(1)充分考虑图书馆近期与将来的系统通信需要,合理评估性能价格比。一方面,目前现有5类线构成的局域网可以满足用户终端10Mb/s主干速率要求,也可以满足100Mb/s的主干速率要求,同时完全可以满足用户对诸如视频点播类的多媒体应用服务;另一方面,5类线和超5类线已经可以满足千兆位以太网的传输要求,而且无论是千兆位以太网还是155Mbps的ATM网(Asynchronous Transfer Mode 异步传输模式),均可以用5类或超5类线作主干网。因此,选择5类或超5类系统在一定时间内是实用、可靠、经济和有效的。

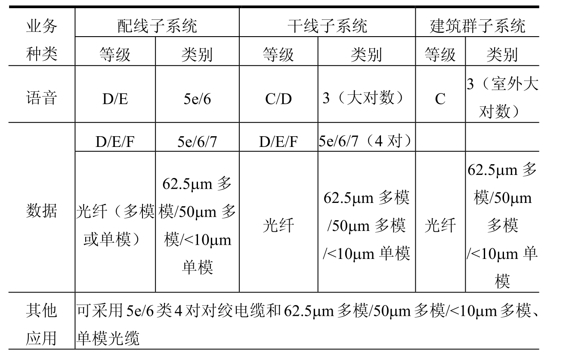

表2-5 布线系统等级与类别的选用(www.daowen.com)


注:其他应用指数字监控摄像头、楼宇自控现场控制器(DDC)、门禁系统等采用网络端口传送数字信息时的应用

(2)在可能情况下也可选择光纤系统。随着通信技术的飞速发展,光纤以其频带宽、传输距离长以及抗干扰性能好等特点取代铜缆是历史发展的必然趋势。

单模光纤(波长为1310nm/1550nm)和多模光缆(波长为850nm/1300nm)的选用,应符合图书馆网络的构建方式、业务的互通互连方式及光纤在图书馆网络中的应用(传输)距离。在独立的图书馆建筑内宜采用多模光缆,图书馆建筑与其他建筑物之间宜采用多模或单模光缆(距离≥2km时宜采用),需直接与电信业务经营者相连时宜采用单模光缆。

从未来的发展趋势来看,当水平布线网络速率达到1 Gb/s 带宽到桌面时,图书馆建筑内的主干网需要升级到10 Gb/s或100 Gb/s 速率带宽。目前网络应用正在以每年50 %左右的速度增长,预计未来5年千兆到桌面,将变得和目前百兆到桌面一样普遍。

图书馆对综合布线系统中线缆的选择,既要考虑系统目前主要需求,又要适当考虑系统的发展;既要考虑系统的先进性(前瞻性),又要考虑系统的经济性,切忌只求系统的超前性。随着社会的进步,智能化图书馆必定成为人们生活、学习和休闲的重要场所。因此,在可能的情况下,尽可能采用光纤系统,以满足目前需求和系统进一步发展的要求。

3.屏蔽和非屏蔽技术选择

(1)在综合布线系统中,选择屏蔽技术是非常重要的。综合布线系统的误码率与非屏蔽成正相关关系,与布线间距及屏蔽系统中的是否接地也密切相关。如果图书馆处在一个有较强干扰源的环境中,则有必要选择屏蔽系统。选择了屏蔽系统就一定要做到整个系统完整、良好的屏蔽和接地,否则将严重影响系统性能。一般来说,屏蔽接地可以与其他接地公用,如安防接地、防雷接地、工作接地等。公用的接地电阻为1Ω,单独接地时为4Ω;若采用两组接地装置,则两者之间电位差均方根应小于1V。

(2)图书馆应认真权衡信息安全性和系统造价的平衡。非屏蔽系统容易造成信息泄漏,采用光纤传输则可以避免这一问题。当然,对于屏蔽(STP)的线缆价格较贵、安装难度大及屏蔽双绞系统内所有接插件必须全部屏蔽。目前在综合布线系统中应用很少,但对于网络流量大、强电设备多、强电容量大、布线及电源系统比较复杂、传输距离比较远的情况,可以考虑选择屏蔽(STP、FTP或SFTP)系统,如金融业保险业等。而UTP(非屏蔽)线缆具有重量轻、体积小、弹性好、价格便宜安装方便等特点,得到了良好而又广泛的应用。因此,在一般办公环境、信息安全要求不高、网络流量不大、环境干扰一般、设备和线缆安装密度不大的环境可以考虑选择非屏蔽(UTP)系统,目前我国大多数图书馆都采用非屏蔽的双绞线

(3)对于长距离传输(距离大于100m)且高速传输(1000Mb/s及以上),宜采用光纤。与铜缆传输相比,光纤传输不仅可以在干扰环境下使用,而且体积小、耐用、安全、快速,但费用较高。

在智能化图书馆建设中,选择何种线缆布线还应视图书馆的建筑结构而定。对于安装有电梯设施的图书馆,如果弱电井距离电梯较近或合用电梯井,以及线缆小于15cm且通过自动门、空调、荧光灯等强电设备多的地方,则一定要采用屏蔽系统。否则,可以考虑采用非屏蔽系统。
