2.1.4　主要线缆的主要性能指标

1．非屏蔽线缆性能指标

非屏蔽线缆性能指标如表2-1所示。

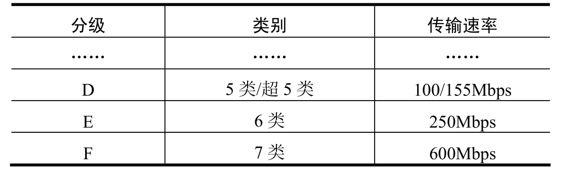

表2-1　非屏蔽线缆主要性能指标

表2-1中的第5、6、7类双绞线，定义如下:

（1）第5类是指该类电缆增加了绕线密度，外套是一种高质量的绝缘材料，传输特性的最高规格为100 MHz，用于语音传输和最高传输速率为100Mbps的数据传输。

（2）第6类UTP（非屏蔽线）是指符合TIA/EIA 568-B 和ISO11801、GB/T-50311/12标准，能够满足高速数据的传输，传输参数可测试到250Mbps。采用23AWG规格的单芯裸铜为导体，聚乙烯类高分子材料为绝缘体，外皮材料采用阻燃型高分子材料，电缆中心采用十字架隔离保证NEXT性能。

（3）第7类标准是一套在100Ω双绞线上支持最高600 Mbps带宽传输的布线标准。1997年9月，ISO/IEC确定七类布线标准的研发。

2．光纤的性能指标(www.daowen.com)

光纤按光在其中的传输模式可分为多模光纤（Multi Mode Fiber）和单模光纤（Single Mode Fiber）。

多模光纤芯径较大，色散大，衰减高，传输距离短；但其易于连接，相关器件便宜，操作简单可靠；因此，其主要应用在接入网和局域网等短距离场合。多模光纤的纤芯直径分为50μm或62.5μm，包层外径125μm，表示为50μm/125μm或62.5μm/125μm，如表2-2所示。

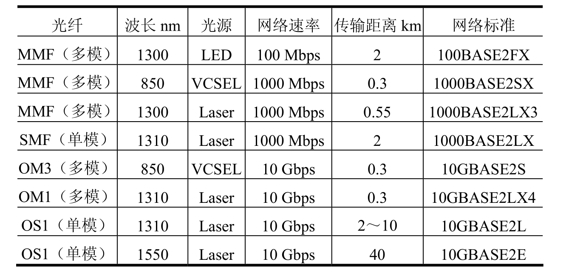

表2-2　应用传输距离参照

单模光纤的纤芯直径为8.3μm，包层外径为125μm，表示为8.3μm/125μm。光纤的工作波长有短波850nm、长波1310nm和1550nm。光纤损耗一般是随波长增加而减小，850nm的损耗一般为2.5dB/km， 1.31μm的损耗一般为0.35dB/km，1.55μm的损耗一般为0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。单模光纤的中心纤芯很细，只能传一种模式的光。其主要优点是衰减较小，传输距离长，传输容量大，在长途骨干网、城域网、接入网等场合均有广泛应用。在1310 nm波长处，单模光纤的总色散为零。从光纤的损耗特性来看，1310 nm正好是光纤的一个低损耗窗口。这样，1310 nm波长区就成了光纤通信的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段，如表2-3所示。

光纤传输系统必须进行光纤特性测试，使之符合光纤传输通道测试标准。基本的测试内容包括连续性和衰减/损耗、光纤输入功率和输出功率、分析光纤的衰减/损耗及确定光纤连续性和发生光损耗的部位等。实际测试时还包括光缆长度和时延等内容。光纤测试指标主要是衰减，如果衰减在标准范围内为“PASS”，反之为“FAIL”。如果在测试光纤过程中出现一些问题，我们需要查看光纤连接是否正确，光纤头是否一一对应。

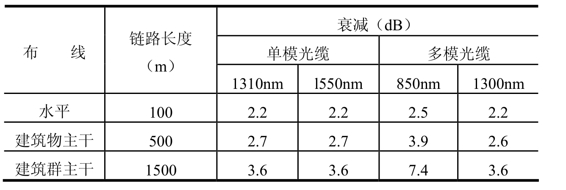

表2-3　光纤衰减参数值
