Creo4.0工程图环境配置教程

我国国家标准(GB)对工程图制定了许多要求,例如:尺寸文本的方位和字高、尺寸箭头的大小等都有明确的规定。本书随书光盘中的Creo 4.0_system_file文件夹中提供了一些Creo软件的系统文件,对这些系统文件的正确配置,可以使创建的工程图基本符合我国国家标准。下面将介绍这些文件的配置方法,其操作过程如下。

Step1.将随书光盘中的Creo 4.0_system_file文件夹复制到C盘中。

Step2.假设Creo 4.0软件被安装在C:\Program Files目录中,将随书光盘Creo 4.0 system file文件夹中的config.pro、drawing.dtl和format.dtl这三个文件复制到Creo 4.0安装目录的text文件夹中,即C:\Program Files\PTC\Creo 4.0\F000\Common Files\text中。

Step3.启动Creo 4.0。如果在进行上述操作前,已经启动了Creo 4.0,应先退出Creo 4.0,然后再次启动Creo 4.0。

Step4.选择下拉菜单978-7-111-59606-6-Chapter02-46.jpg978-7-111-59606-6-Chapter02-47.jpg978-7-111-59606-6-Chapter02-48.jpg命令,系统弹出图2.1.6所示的“Creo Parametric选项”对话框,选择978-7-111-59606-6-Chapter02-49.jpg选项,即可进入软件环境设置界面。


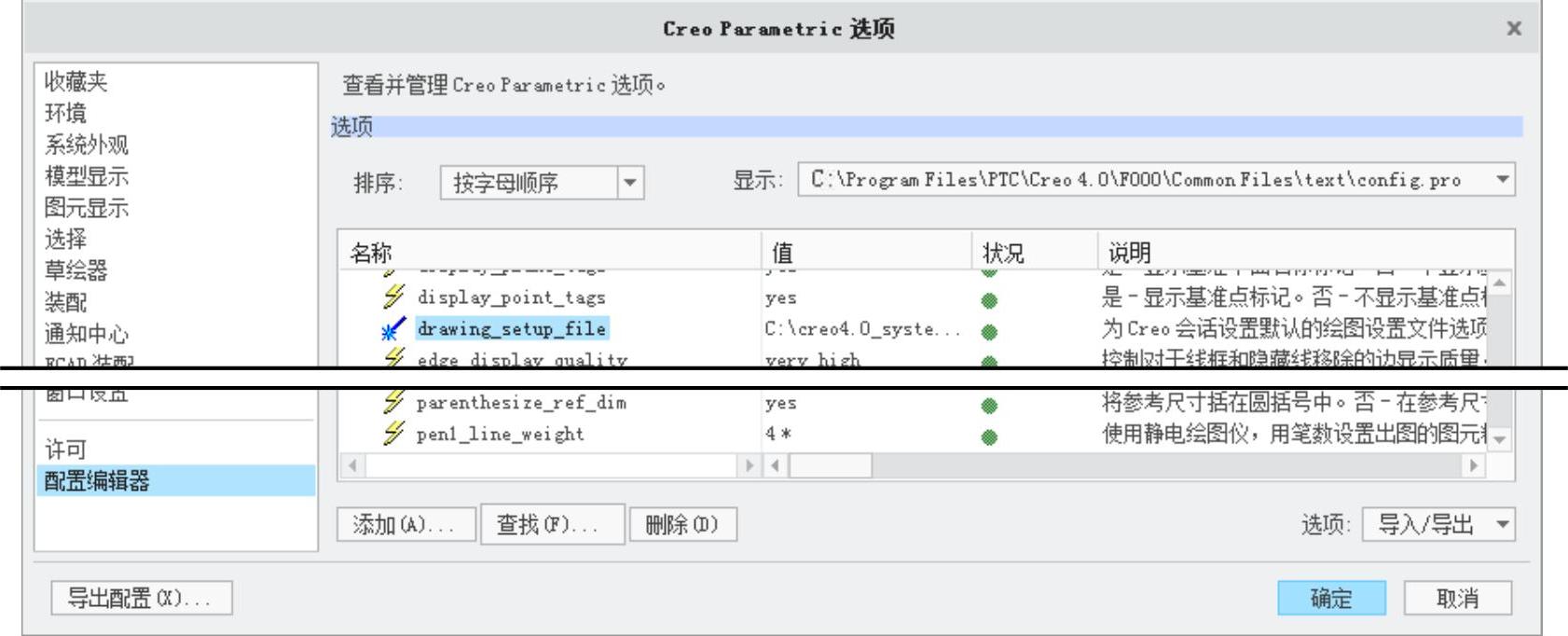

图2.1.6 “Creo Parametric选项”对话框

Step5.设置配置文件config.pro中相关选项的值。

(1)drawing_setup_file的值设置为C:\Creo 4.0_system_file\drawing.dtl。

(2)format_setup_file的值设置为C:\Creo 4.0_system_file\format.dtl。

(3)pro_format_dir的值设置为C:\Creo 4.0_system_file\GB_format。

(4)template_designasm的值设置为C:\Creo 4.0_system_file\template\asm start.asm。

(5)template_drawing的值设置为C:\Creo 4.0_system_file\template\draw.drw。

(6)template_mfgcast的值设置为C:\Creo 4.0_system_file\template\cast.mfg。

(7)template_mfgmold的值设置为C:\Creo 4.0_system_file\template\mold.mfg。

(8)template_sheetmetalpart的值设置为C:\Creo 4.0_system_file\template\sheetstart.prt。(www.daowen.com)

(9)template_solidpart的值设置为C:\Creo 4.0_system_file\template\start.prt。

这些选项值的设置基本相同,下面仅以drawing_setup_file为例说明操作方法。

①在“Creo Parametric选项”对话框中单击978-7-111-59606-6-Chapter02-51.jpg按钮,系统弹出图2.1.7所示的“添加选项”对话框,在对话框的978-7-111-59606-6-Chapter02-52.jpg文本框中输入drawing_setup_file。

②单击以激活对话框的978-7-111-59606-6-Chapter02-53.jpg文本框,单击978-7-111-59606-6-Chapter02-54.jpg按钮,如图2.1.7所示。

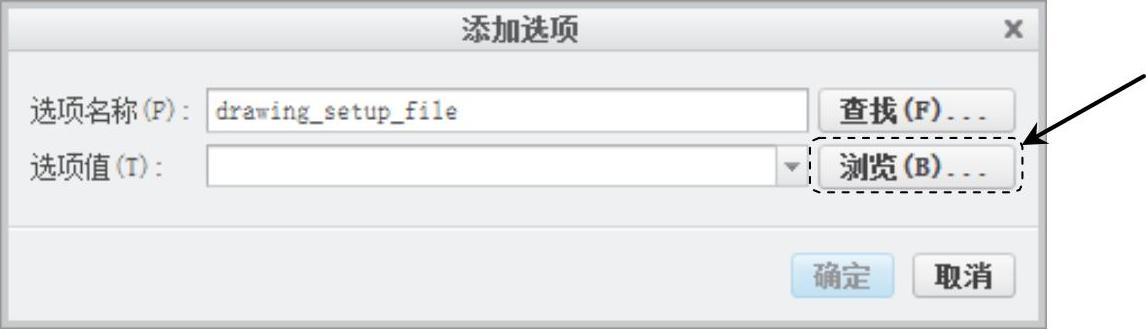

图2.1.7 “添加选项”对话框

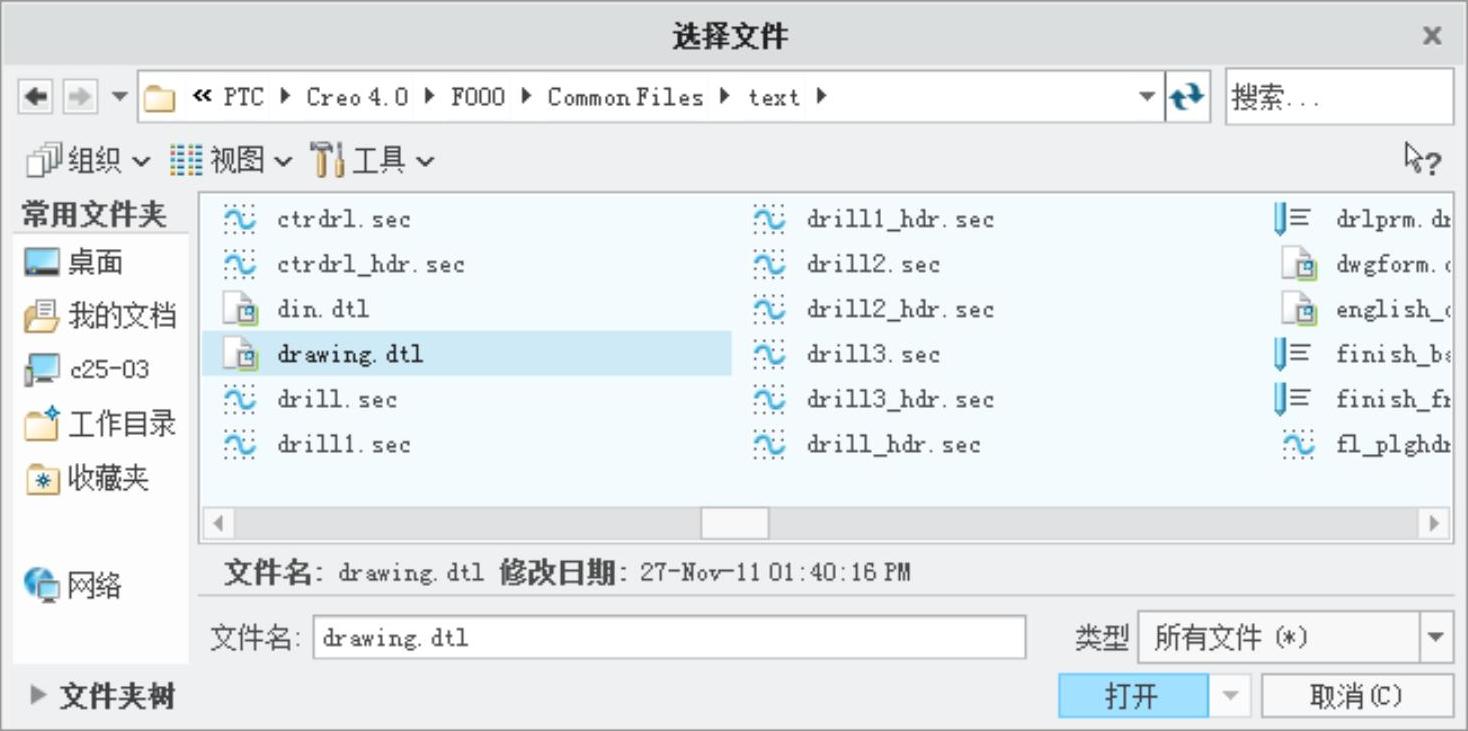

③在图2.1.8所示的“选择文件”对话框中选取C:\Program Files\PTC\Creo 4.0\F000\ Common Files\text目录中的文件drawing.dtl,单击该对话框中的978-7-111-59606-6-Chapter02-56.jpg按钮。


图2.1.8 “选择文件”对话框

④单击“添加选项”对话框中的978-7-111-59606-6-Chapter02-58.jpg按钮。

Step6.导出配置文件。

(1)单击“Creo Parametric选项”对话框中的978-7-111-59606-6-Chapter02-59.jpg按钮,系统弹出“另存为”对话框。

(2)保存的文件名为config.pro。

(3)单击两次978-7-111-59606-6-Chapter02-60.jpg按钮。

Step7.退出Creo 4.0,再次启动Creo 4.0,系统新的配置即可生效。
