1.底座

本节以创建图9-272所示的底座工程图为例子来讲解零件的绘制方法和装配技巧。

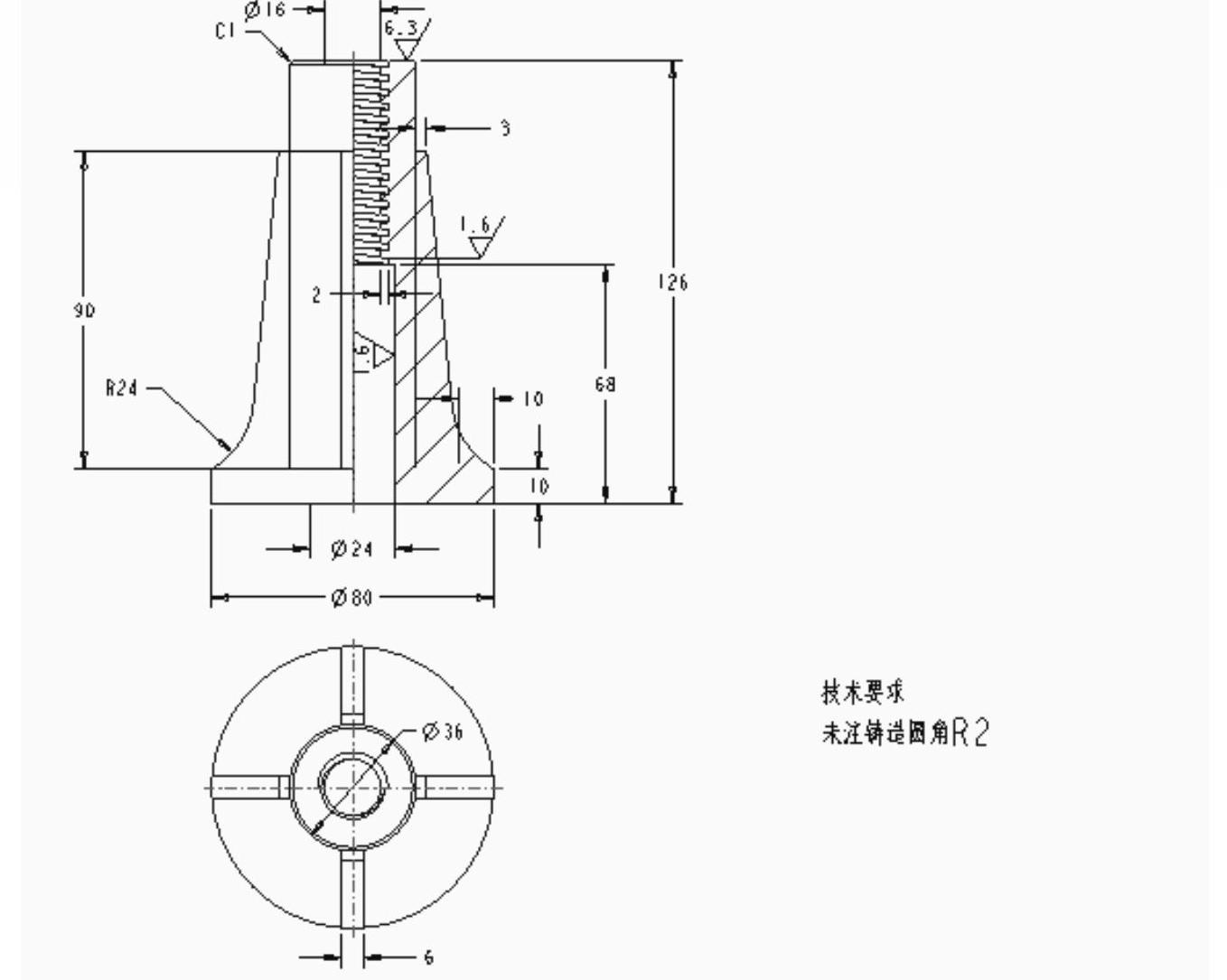

图9-272 底座工程图

思路·点拨

图9-272所示的工程图是在第一视角环境下绘制的，主要由主视图、俯视图构成，绘制过程如下：第一步添加主视图和设置显示样式，第二步添加俯视图，第三步添加尺寸和设置剖视图，第四步添加粗糙度和注释。绘制流程如图9-273所示。

图9-273 绘制流程

【光盘文件】

结果文件——参见附带光盘中的“End\ch9\9-2\9-7.drw”文件。

动画演示——参见附带光盘中的“AVI\ch9\9-2\9-7.avi”文件。

【操作步骤】

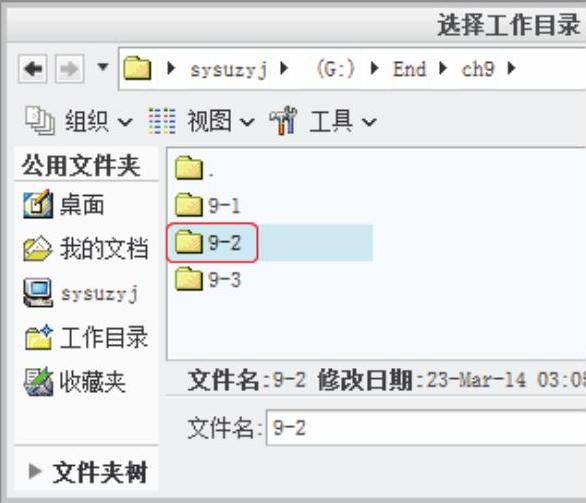

（1）设置工作目录。单击“主页”→“选择工作目录”，系统弹出“选择工作目录”对话框，选择“G:\End\ch9\9-2”，单击“确定”按钮即可，如图9-274所示。

图9-274 设置工作目录

（2）新建绘图。单击“文件”→“新建”或单击主页中的“新建”按钮，弹出“新建”对话框，选择类型为“绘图”，名称默认为“9-7”，取消勾选“使用默认模板”复选框，单击“确定”按钮，如图9-275所示。

图9-275 “新建”对话框

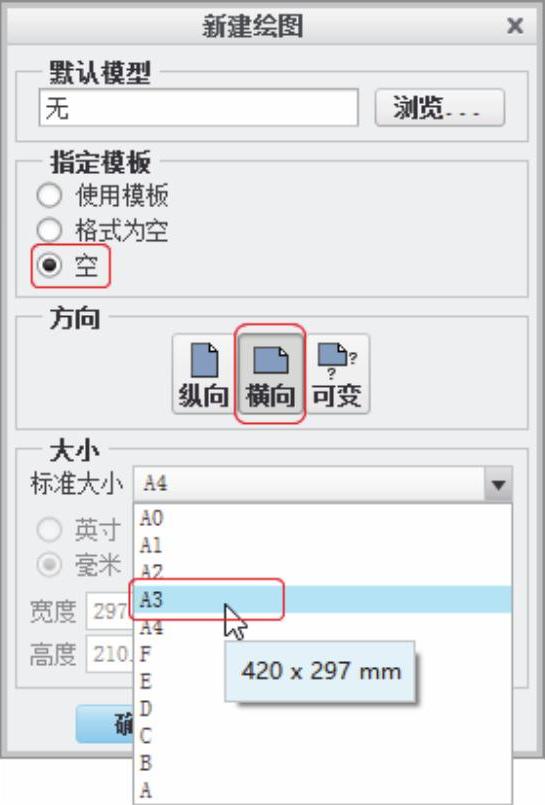

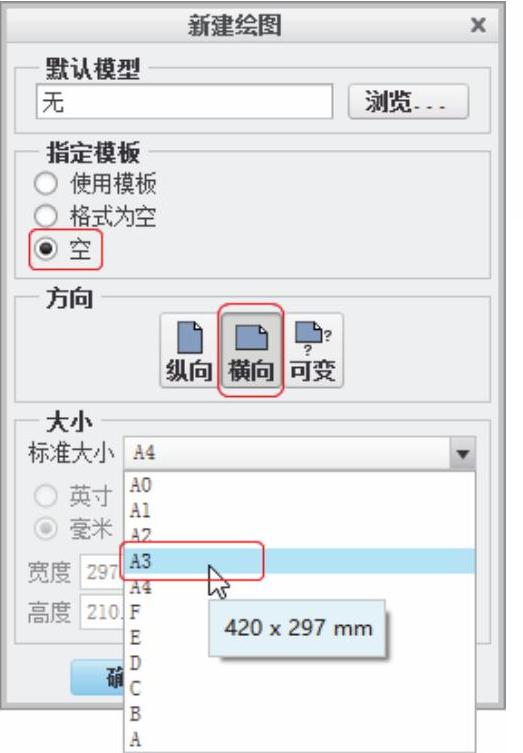

弹出“新建绘图”对话框，选择“空”模板，方向设置为“横向”，大小选择“A3”，如图9-276所示。

图9-276 “新建绘图”对话框

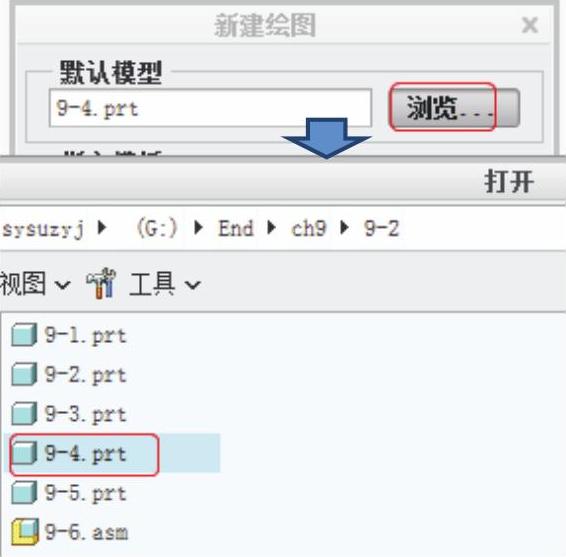

“默认模型”选择“9-4”模型，创建工程图“9-7.drw”，单击“确定”按钮，如图9-277所示。

图9-277 导入零件

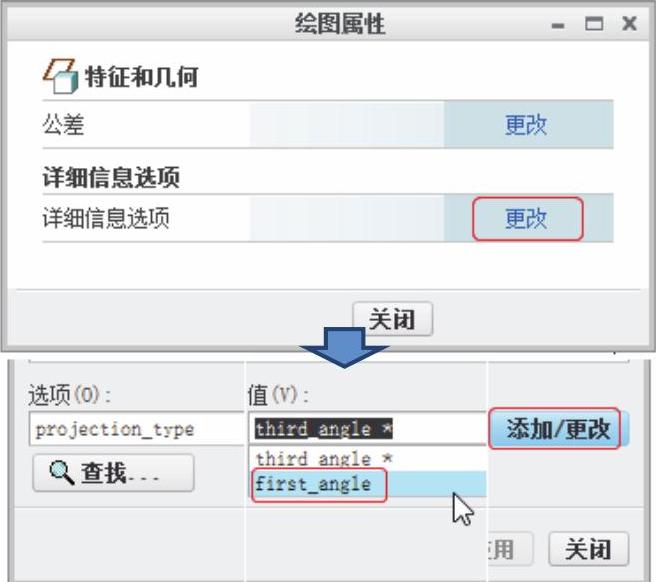

(3)设置第一视角环境。单击菜单栏中的“”→“”→“绘图属性”，系统弹出“绘图属性”对话框，单击“详细信息选项”的“更改”按钮，系统弹出“选项”对话框，然后在“选项”文本框中输入“projection_type”，接着把它的参数更改为“first_angle”，最后单击“添加\更改”按钮即可打开“第一视角”，如图9-278所示。

图9-278 第一视角

（4）添加主视图。单击菜单栏中的“布局”选项卡→“模型视图”→“常规”，在绘图区单击左上方确定主视图位置，系统弹出“绘图视图”对话框，在“模型视图名”选择为FRONT，“默认方向”选择为“用户定义”，如图9-279所示。

图9-279 “绘图视图”对话框

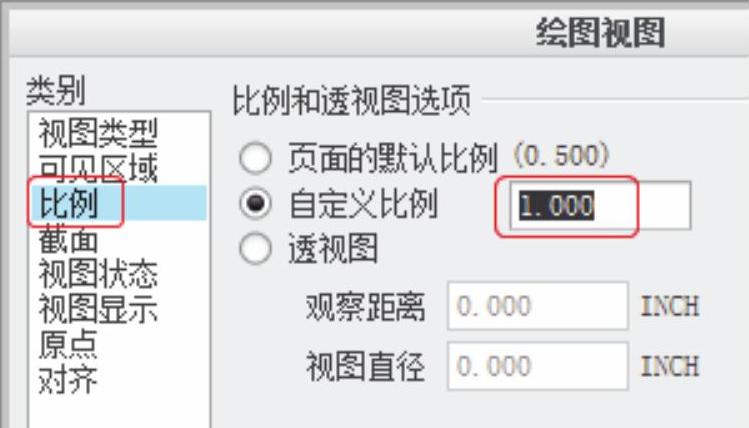

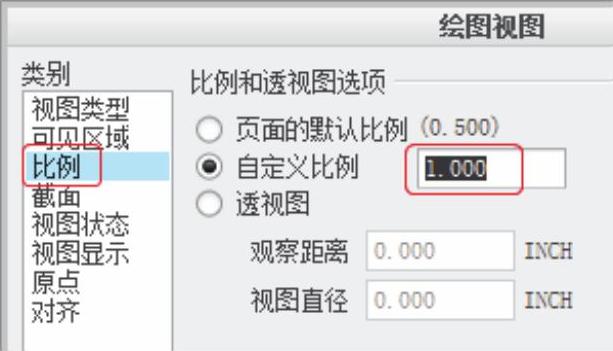

将“比例”自定义为1.0，如图9-280所示。

图9-280 显示比例

（5）设置显示样式。在“类别”栏中选择“视图显示”，在“显示样式”下拉列表框中选择“消隐”，在“相切边显示样式”下拉列表框中选择“无”，单击“应用”按钮，然后单击“关闭”按钮完成设置，如图9-281所示。

图9-281 “消隐”样式

（6）添加俯视图。在绘图区单击主视图，单击菜单栏中的“布局”选项卡→“模型视图”→“”，在绘图区拖动鼠标到主视图的下边获取俯视投影视图，如图9-282所示。

图9-282 主视图和俯视图

（7）设置显示样式。双击俯视图，系统弹出“绘图视图”对话框，在“类别”栏中选择“视图显示”，在“显示样式”下拉列表框中选择“消隐”，在“相切边显示样式”下拉列表框中选择“无”，单击“应用”按钮，然后单击“关闭”按钮完成设置，如图9-283所示。

图9-283 “消隐”样式

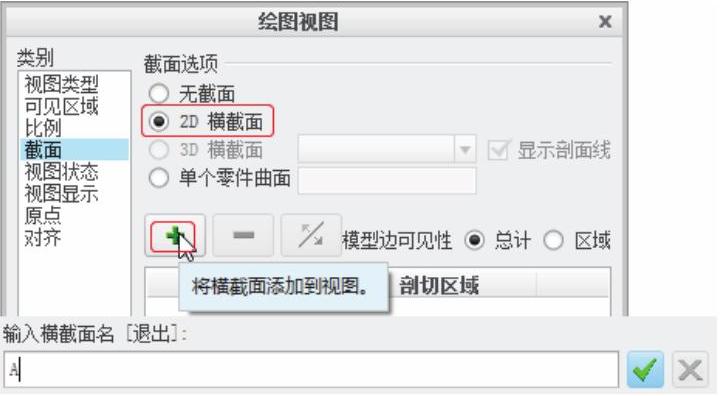

（8）添加主视图半剖视图。双击主视图，系统弹出“绘图视图”对话框，在“截面”选项栏中选择“2D横截面”，然后单击“”按钮，系统弹出“横截面创建”菜单管理器，单击“完成”按钮，系统弹出“输入剖面名”，输入A，按<ENTER>键，如图9-284所示。

图9-284 “绘图视图”对话框

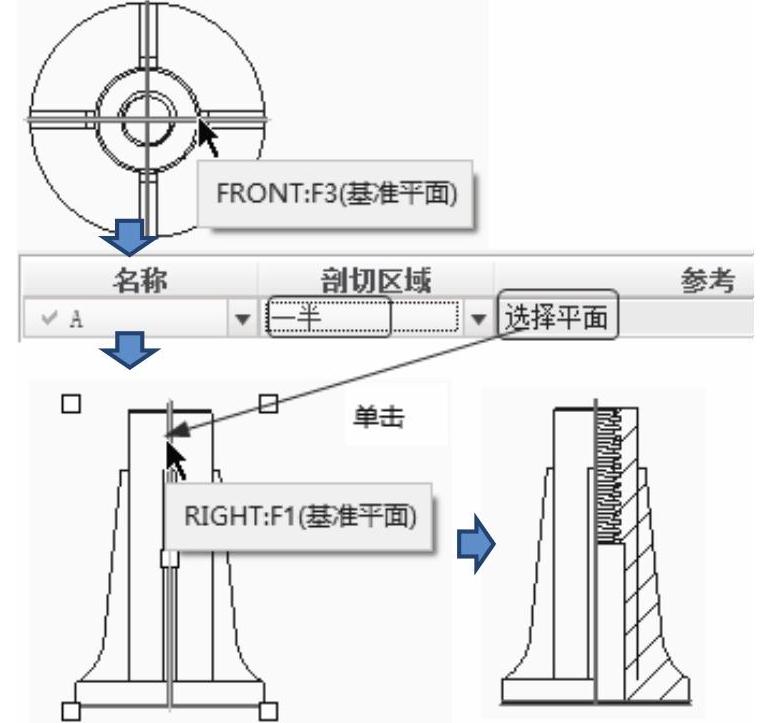

然后在俯视图选择FRONT面，在对话框的“剖切区域”下拉列表框中选择“一半”，单击“应用”按钮，然后单击“关闭”按钮即可，如图9-285所示。

图9-285 绘制样条曲线

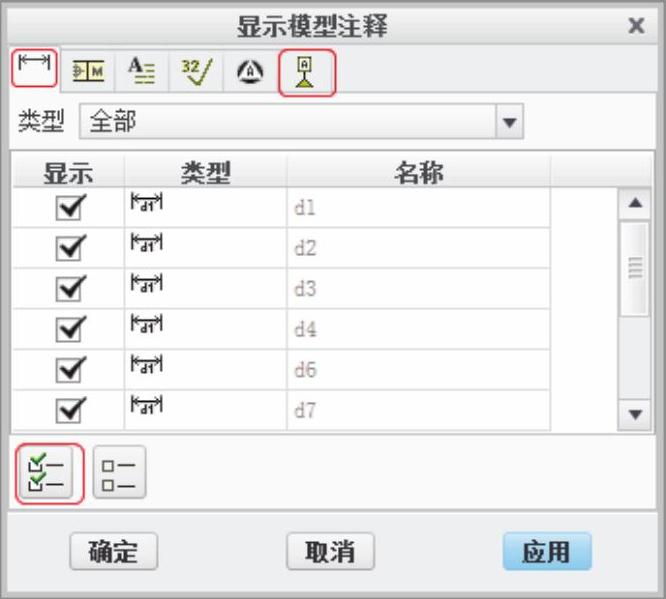

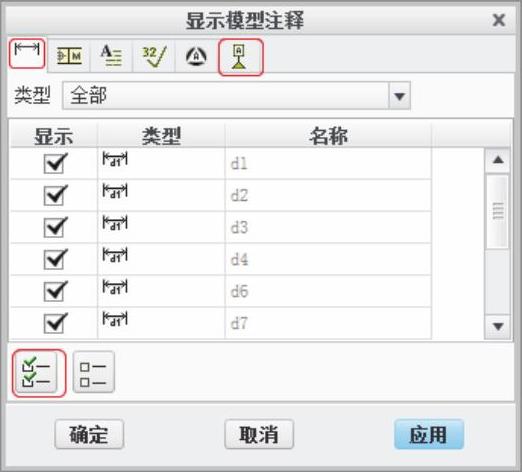

（9）显示尺寸。单击菜单栏“注释”选项卡→“注释”→“显示模型注释”，系统弹出“显示模型注释”对话框，然后在绘图区单击主视图，单击对话框的“”→“”→“”→“”，绘图区即可显示尺寸和中心线，如图9-286所示。之后针对左视图、俯视图都进行同样的设置以显示尺寸和中心线。

图9-286 “显示模型注释”对话框

（10）调整尺寸。如需修改尺寸显示，可双击尺寸，弹出“尺寸属性”对话框，可在各项添加修改参数；如需调整某个尺寸，可直接单击拖动鼠标即可，或者右键移动尺寸到其他视图；如需单独添加某个尺寸，可单击“”按钮，系统弹出“菜单管理器”→“图元上”，再单击两边，之后单击鼠标中键即可，经过以上修改调整后，各视图的尺寸如图9-287、图9-288所示。

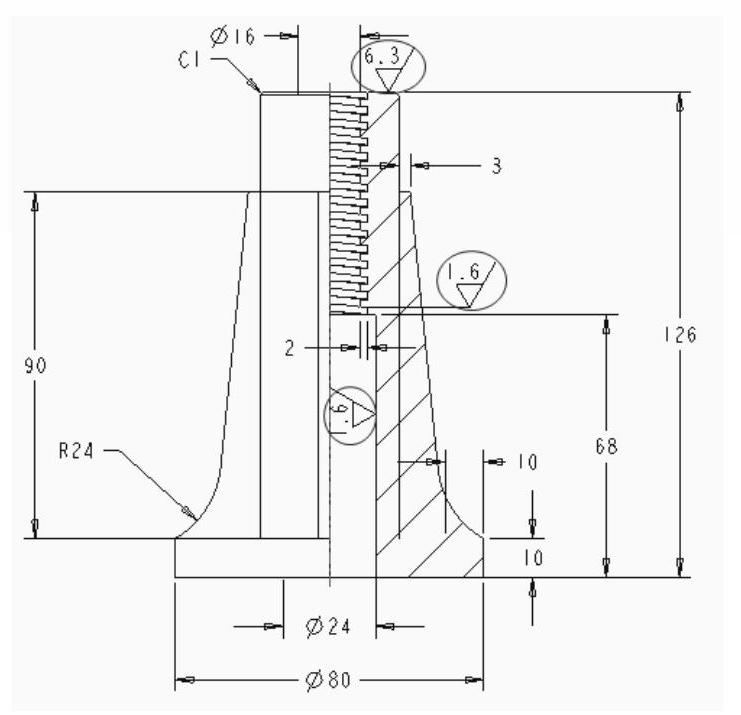

图9-287 主视图尺寸

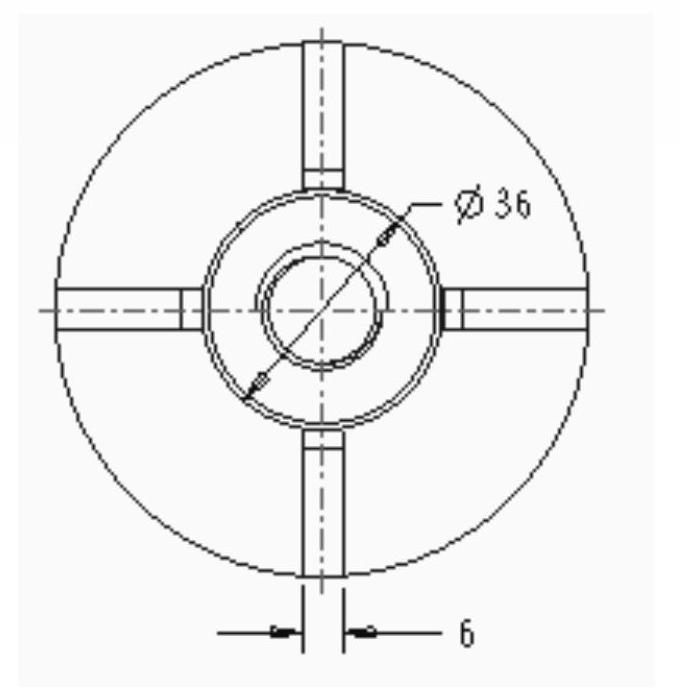

图9-288 俯视图尺寸

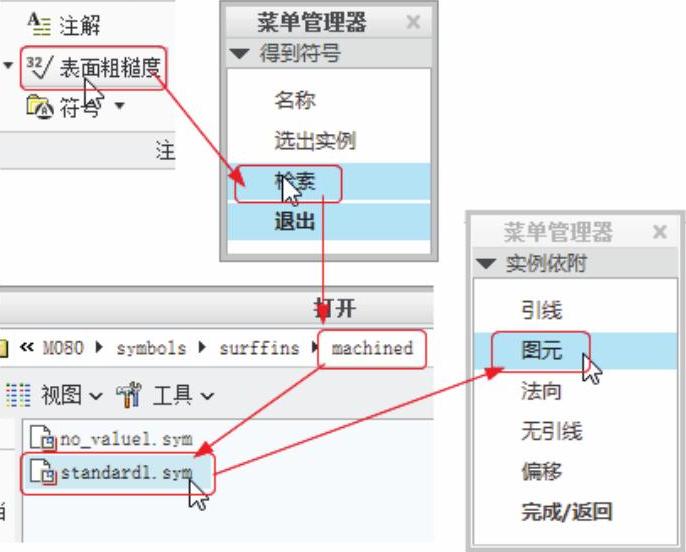

（11）添加粗糙度。单击菜单栏中的“注释”选项卡中的“注释”→“”按钮，系统弹出“得到符号”菜单管理器，单击“检索”按钮，系统弹出“打开”，选择“machined”→“standardl.sym”→“打开”，返回“实例依附”菜单管理器，选择“图元”，在绘图区单击线段，在系统提示的文本框中输入粗糙度，再单击“”按钮即可完成命令，如图9-289所示，之后直接单击图元即可连续添加粗糙度，如图9-290所示。

图9-289 添加粗糙度

图9-290 表面粗糙度

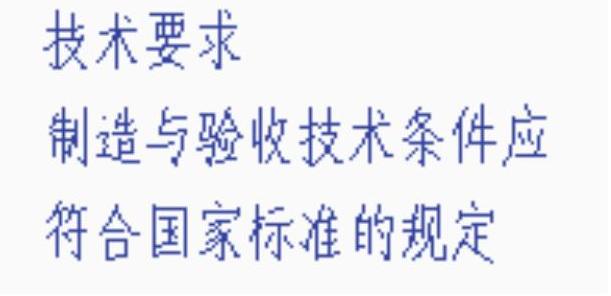

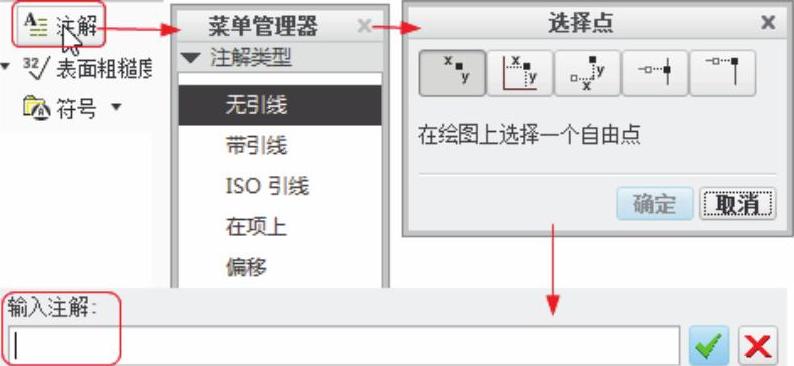

（12）添加注释文本。单击菜单栏中的“注释”选项卡中的“注释”→“”按钮，系统弹出“注解类型”菜单管理器，选择“无引线”→“输入”→“标准”→“默认”→“进行注解”按钮，系统弹出“选择点”对话框，在绘图区一空白处单击，系统弹出“文本符号”和“输入注解”文本框，输入注解“技术要求”后，单击“”按钮即可完成命令，如图9-291所示，返回“注解类型”菜单管理器，单击“完成”按钮，双击文字即可编辑里面的内容，如图9-292所示。

图9-291 添加注释步骤

图9-292 添加注释

2.起重螺杆

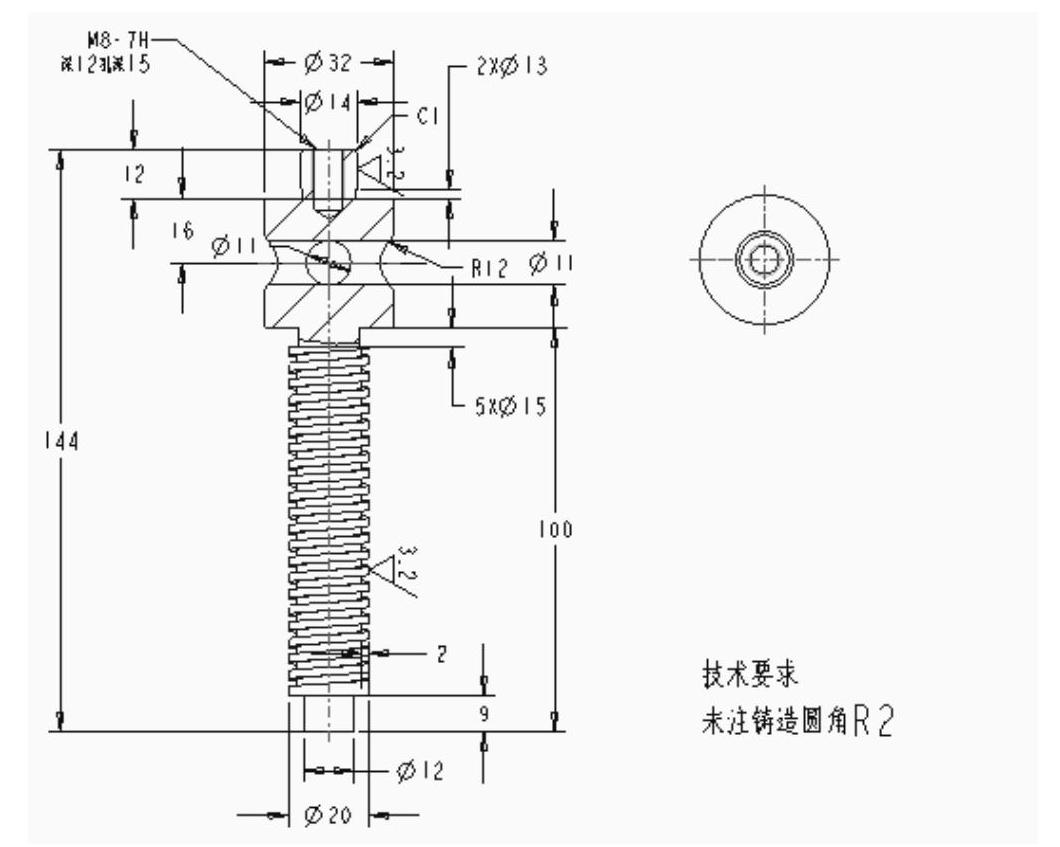

本节以创建图9-293所示起重螺杆工程图为例子来讲解零件的绘制方法和装配技巧。

图9-293 起重螺杆工程图

思路·点拨

图9-293所示的工程图是在第一视角环境下绘制的，主要由主视图、俯视图构成，绘制过程如下：第一步创建主视图和设置显示样式，第二步创建俯视图，第三步添加尺寸和设置剖视图，第四步添加粗糙度和注释。绘制流程如图9-294所示。

图9-294 绘制流程

【光盘文件】

结果文件——参见附带光盘中的“End\ch9\9-2\9-8.drw”文件。

动画演示——参见附带光盘中的“AVl\ch9\9-2\9-8.avi”文件。

【操作步骤】

（1）设置工作目录。单击“主页”→“选择工作目录”，系统弹出“选择工作目录”对话框，选择“G:\End\ch9\9-2”，单击“确定”按钮即可，如图9-295所示。

图9-295 设置工作目录

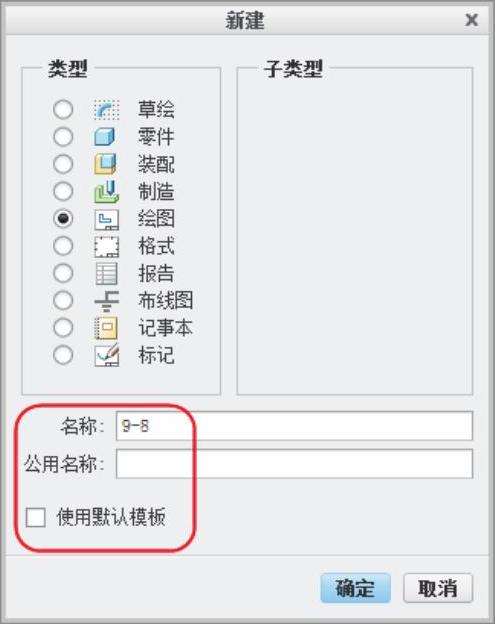

（2）新建绘图。单击“文件”→“新建”或单击主页中的“新建”按钮，弹出“新建”对话框，选择类型为“绘图”，名称默认为“9-8”，取消勾选“使用默认模板”复选框，单击“确定”按钮，如图9-296所示。

图9-296 “新建”对话框

弹出“新建绘图”对话框，选择“空”模板，方向设置为“横向”，大小选择“A3”，如图9-297所示。

图9-297 “新建绘图”对话框

“默认模型”选择“9-5”模型，创建工程图“9-8.drw”，单击“确定”按钮，如图9-298所示。

图9-298 导入零件

（3）设置第一视角环境。单击菜单栏中的“”→“”→“绘图属性”，系统弹出“绘图属性”对话框，单击“详细信息选项”的“更改”按钮，系统弹出“选项”对话框，然后在“选项”文本框中输入“projection_type”，接着把它的参数更改为“first_angle”，最后单击“添加\更改”按钮即可打开“第一视角”，如图9-299所示。

图9-299 第一视角

（4）添加主视图。单击菜单栏中的“布局”→“模型视图”→“常规”，在绘图区单击左上方确定主视图位置，系统弹出“绘图视图”对话框，在“模型视图名”选择为FRONT，“默认方向”选择为“用户定义”，如图9-300所示。

图9-300 “绘图视图”对话框

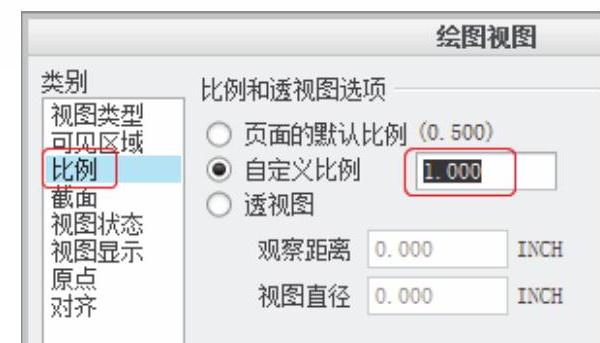

将“比例”自定义为1.0，如图9-301所示。

图9-301 显示比例

（5）设置显示样式。在“类别”栏中选择“视图显示”，在“显示样式”下拉列表框中选择“消隐”，在“相切边显示样式”下拉列表框中选择“无”，单击“应用”按钮，然后单击“关闭”按钮完成设置，如图9-302所示。

图9-302 “消隐”样式

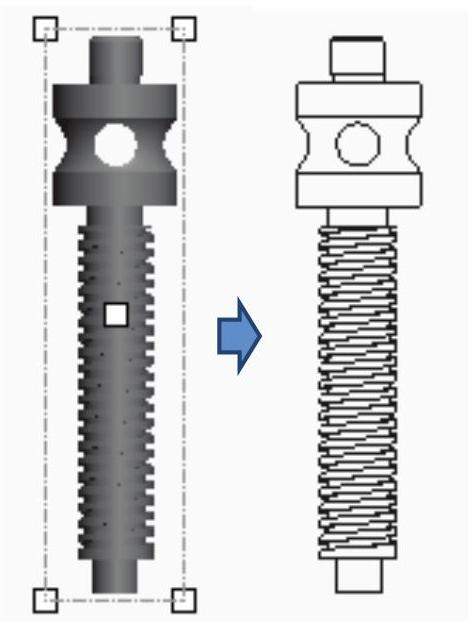

（6）添加俯视图。在绘图区单击主视图，单击菜单栏中的“布局”→“模型视图”→“”，在绘图区拖动鼠标到主视图的下边获取俯视投影视图，如图9-303所示。

图9-303 主视图和俯视图

（7）设置显示样式。双击俯视图，系统弹出“绘图视图”对话框，在“类别”栏中选择“视图显示”，在“显示样式”下拉列表框中选择“消隐”，在“相切边显示样式”下拉列表框中选择“无”，单击“应用”按钮，然后单击“关闭”按钮完成设置，如图9-304所示。

图9-304 “消隐”样式(www.daowen.com)

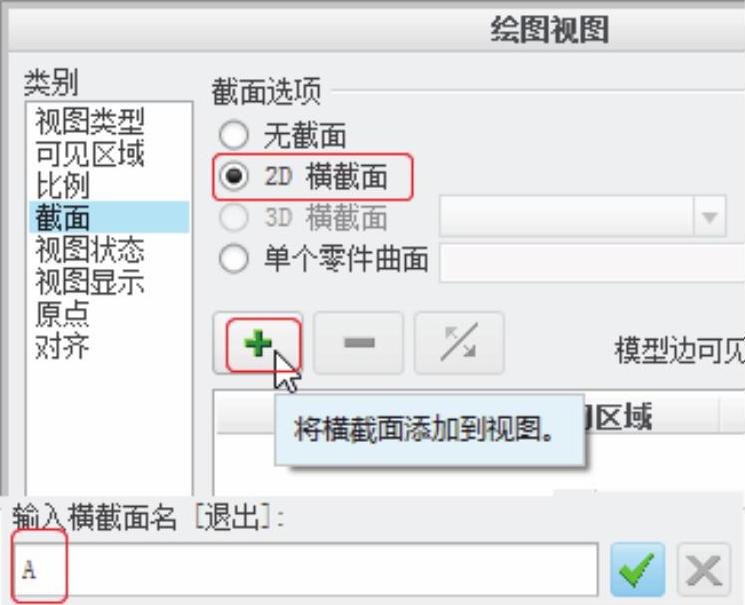

（8）添加主视图局部剖视图。双击主视图，系统弹出“绘图视图”对话框，在“截面选项”栏中选择“2D横截面”，然后单击“”按钮，系统弹出“横截面创建”菜单管理器，单击“完成”按钮，系统弹出“输入剖面名”，输入A，按〈ENTER〉键，如图9-305所示。

图9-305 “绘图视图”对话框

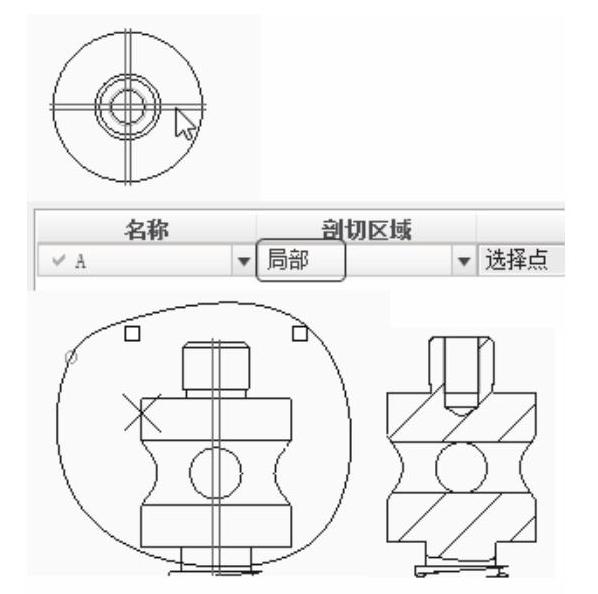

然后在俯视图中选择FRONT面，在对话框的“剖切区域”选择“局部”，首先在边上单选边的一点，之后绘制样条曲线，单击鼠标中键封闭样条曲线，如图9-306所示。

图9-306 绘制样条曲线

(9)显示尺寸。单击菜单栏中的“注释”选项卡中的“注释”→“显示模型注释”，系统弹出“显示模型注释”对话框，然后在绘图区中单击主视图，单击对话框的“”→“”→“”→“”，绘图区即可显示尺寸和中心线，如图9-307所示。之后针对左视图、俯视图都进行同样的设置以显示尺寸和中心线。

图9-307 “显示模型注释”对话框

（10）调整尺寸。如需修改尺寸显示，可双击尺寸，弹出“尺寸属性”对话框，可在各项添加修改参数；如需调整某个尺寸，可直接单击拖动鼠标即可，或者右键移动尺寸到其他视图；如需单独添加某个尺寸，可单击“”按钮，系统弹出“菜单管理器”→“图元上”，再单击两边，之后单击鼠标中键即可，经过以上修改调整后，主视图的尺寸如图9-308所示。

图9-308 主视图尺寸

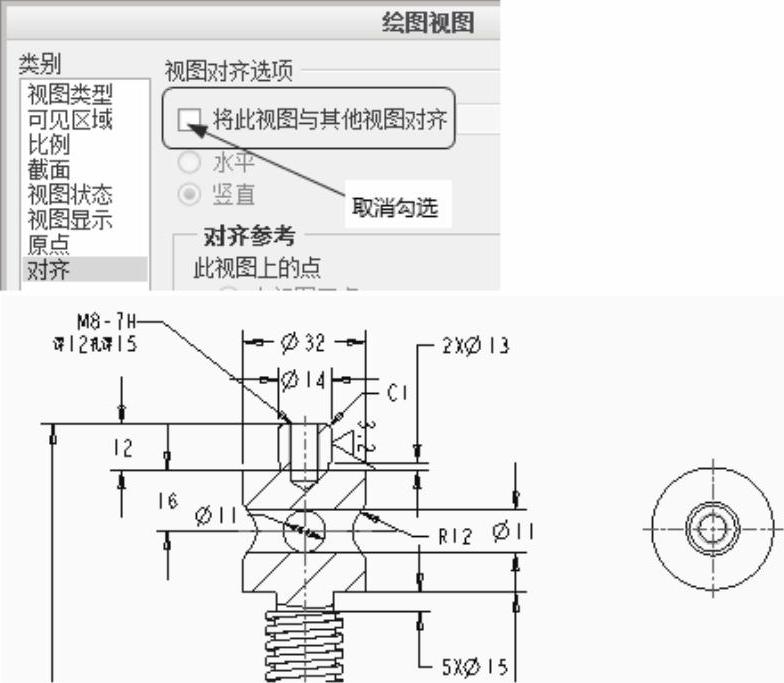

移动俯视图到主视图右边，双击俯视图，弹出“尺寸属性”对话框，单击“对齐”按钮，取消勾选“视图对齐项”即可，如图9-309所示。

图9-309 俯视图显示

（11）添加粗糙度。单击菜单栏中的“注释”选项卡中的“注释”→“”按钮，系统弹出“得到符号”菜单管理器，单击“检索”按钮，系统弹出“打开”，选择“machined”→“standardl.sym”→“打开”，返回“实例依附”菜单管理器，选择“图元”，在绘图区单击线段，在系统提示的文本框中输入粗糙度，再单击“”按钮即可完成命令，如图9-310所示，之后直接单击图元即可连续添加粗糙度，如图9-311所示。

图9-310 添加粗糙度

图9-311 表面粗糙度

（12）添加注释文本。单击菜单栏中的“注释”选项卡中的“注释”→“”按钮，系统弹出“注解类型”菜单管理器，选择“无引线”→“输入”→“标准”→“默认”→“进行注解”按钮，系统弹出“选择点”对话框，在绘图区一空白处单击，系统弹出“文本符号”和“输入注解”文本框，输入注解“技术要求”后，单击“”按钮即可完成命令，如图9-312所示，返回“注解类型”菜单管理器，单击“完成”按钮，双击文字即可编辑里面的内容，如图9-313所示。

图9-312 添加注释步骤

图9-313 添加注释

3.装配体

下面以创建图9-314所示装配体工程图为例子来讲解零件的绘制方法和装配技巧。

图9-314 装配体工程图

思路·点拨

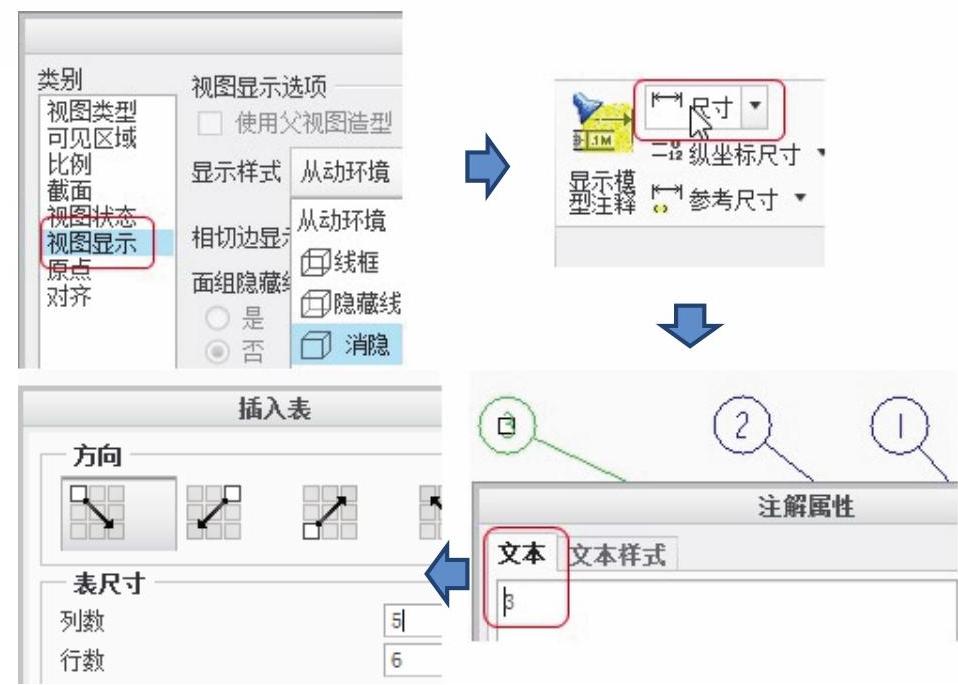

图9-314所示的工程图是在第一视角环境下绘制的，主要由主视图、左视图构成，绘制过程如下：第一步创建各视图和设置显示样式，第二步添加各类尺寸，第三步添加注释扣球标，第四步添加表。绘制流程如图9-315所示。

图9-315 绘制流程

【光盘文件】

结果文件——参见附带光盘中的“End\ch9\9-2\9-9.drw”文件。

动画演示——参见附带光盘中的“AVI\ch9\9-2\9-9.avi”文件。

【操作步骤】

（1）设置工作目录。单击“主页”→“选择工作目录”，系统弹出“选择工作目录”对话框，选择“G:\End\ch9\9-2”，单击“确定”按钮即可，如图9-316所示。

图9-316 设置工作目录

（2）新建绘图。单击“文件”→“新建”或单击主页中的“新建”按钮，弹出“新建”对话框，选择类型为“绘图”，名称默认为“9-9”，取消勾选“使用默认模板”复选框，单击“确定”按钮，如图9-317所示。

图9-317 “新建”对话框

弹出“新建绘图”对话框，选择“空”模板，方向设置为“横向”，大小选择“A3”，如图9-318所示。

图9-318 “新建绘图”对话框

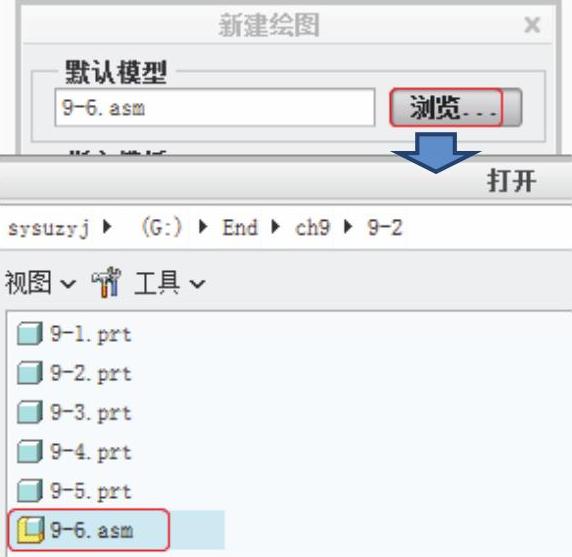

“默认模型”选择“9-6”模型，创建工程图“9-9.drw”，单击“确定”按钮完，如图9-319所示。

图9-319 导入零件

（3）设置第一视角环境。单击菜单栏中的“”→“”→“绘图属性”，系统弹出“绘图属性”对话框，单击“详细信息选项”栏中的“更改”按钮，系统弹出“选项”对话框，然后在“选项”文本框中输入“projection_type”，接着把它的参数更改为“first_angle”，最后单击“添加\更改”按钮即可打开“第一视角”，如图9-320所示。

图9-320 第一视角

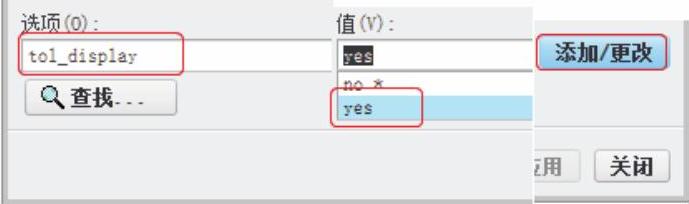

同理，在“选项”文本框中输入“tol_display”，接着把它的参数更改为“yes”，最后单击“添加\更改”按钮即可打开“公差”，如图9-321所示。

图9-321 公差

（4）添加主视图。单击菜单栏中的“布局”→“模型视图”→“常规”，在绘图区单击左上方确定主视图位置，系统弹出“绘图视图”对话框，在“模型视图名”选择为FRONT，“默认方向”选择为“用户定义”，如图9-322所示。

图9-322 “绘图视图”对话框

将“比例”自定义为1.0，如图9-323所示。

图9-323 显示比例

（5）设置显示样式。在“类别”栏中选择“视图显示”，在“显示样式”下拉列表框中选择“消隐”，在“相切边显示样式”下拉列表框中选择“无”，单击“应用”按钮，然后单击“关闭”按钮完成设置，如图9-324所示。

图9-324 “消隐”样式

（6）添加左视图。在绘图区单击主视图，单击菜单栏中的“布局”→“模型视图”→“”，在绘图区拉动鼠标到主视图的右边获取左视图，如图9-325所示。

图9-325 主视图和左视图

(7)设置显示样式。双击左视图，系统弹出“绘图视图”对话框，在“类别”栏中选择“视图显示”，在“显示样式”下拉列表框中选择“消隐”，在“相切边显示样式”下拉列表框中选择“无”，单击“应用”按钮，然后单击“关闭”按钮完成设置，如图9-326所示。

图9-326 “消隐”样式

（8）添加主视图全剖视图。双击主视图，系统弹出“绘图视图”对话框，在“截面选项”选择“2D横截面”，然后单击“”按钮，系统弹出“横截面创建”菜单管理器，单击“完成”按钮，系统弹出“输入剖面名”文本框，输入A，按〈Enter〉键，如图9-327所示。

图9-327 “绘图视图”对话框

然后在左视图选择FRONT面，在对话框的“剖切区域”下拉列表框中选择“完全”，单击“应用”→“关闭”即可，如图9-328所示。

图9-328 全剖视图

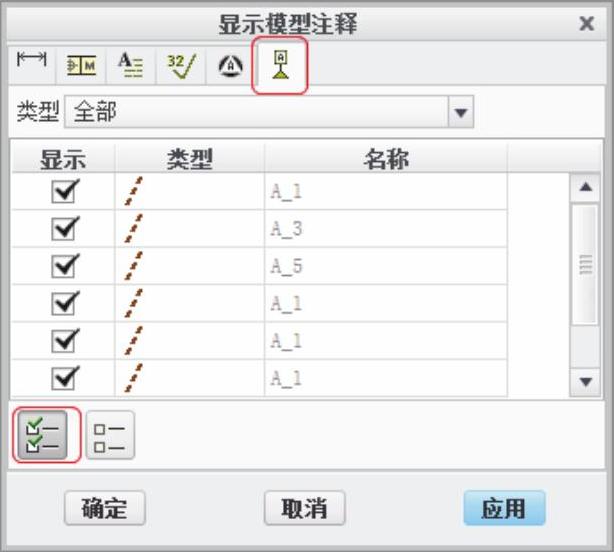

（9）显示中心线。单击菜单栏中的“注释”选项卡中的“注释”→“显示模型注释”，系统弹出“显示模型注释”对话框，然后在绘图区单击主视图，单击对话框的“”→“”，绘图区即可显示中心线，如图9-329所示。之后针对左视图都进行同样的设置以显示中心线。

图9-329 “显示模型注释”对话框

（10）添加尺寸。装配体的工程图需要标注的尺寸有外形尺寸、装配尺寸、安装尺寸等。单击“”按钮，系统弹出“菜单管理器”→“图元上”，再单击两边或中心线，之后单击鼠标中键即可，如图9-330所示。

图9-330 添加尺寸

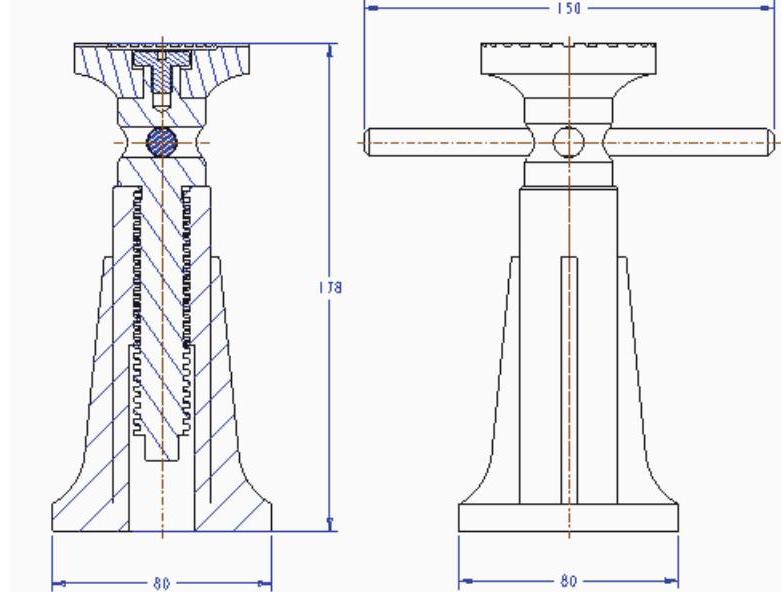

经过以上添加尺寸操作后，各类尺寸如图9-331所示。

图9-331 外形尺寸

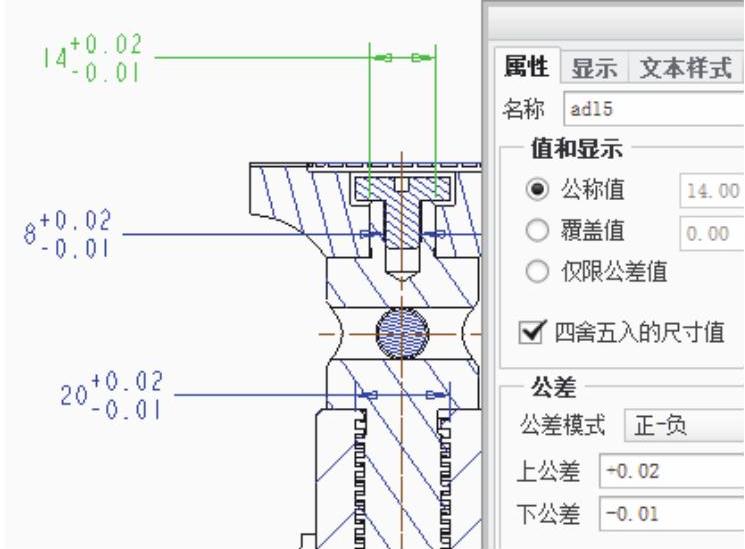

装配尺寸需添加尺寸公差。双击尺寸，系统弹出“尺寸属性”对话框，在“”选项卡的“公差模式”栏中选择“”，上公差输入“+0.02”，下公差输入“-0.01”，单击“确定”按钮即可，如图9-332所示。

图9-332 装配尺寸

(11)添加注释文本。单击菜单栏中的“注释”功能选项卡→“注释”→“”，系统弹出“注解类型”菜单管理器，选择“无引线”→“输入”→“标准”→“默认”→“进行注解”按钮，系统弹出“选择点”对话框，在绘图区一空白处单击，系统弹出“文本符号”和“输入注解”文本框，输入注解“技术要求”后，单击“”按钮即可完成命令，如图9-333所示，返回“注解类型”菜单管理器，单击“完成”按钮，双击文字即可编辑里面的内容，如图9-334所示。

图9-333 添加注释步骤

图9-334 添加注释

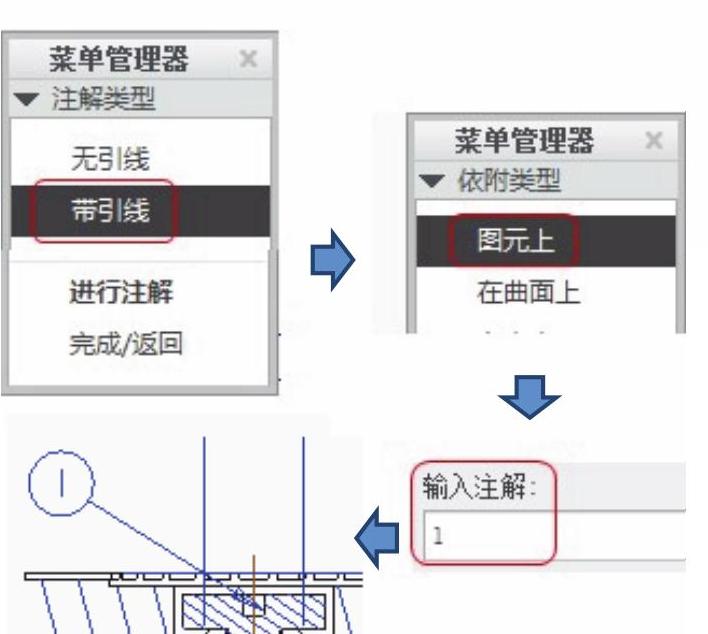

（12）添加球标。单击菜单栏中的“表”选项卡中的“球标”下拉菜单“”按钮，系统弹出“注解类型”菜单管理器，单击“带引线”→“进行注解”，“依附类型”下拉列表框中选择“图元上”，然后在绘图区单击一图元，单击鼠标中键，弹出“输入注解”文本框，输入数字1，单击“”按钮即可，如图9-335所示。

图9-335 球标注解

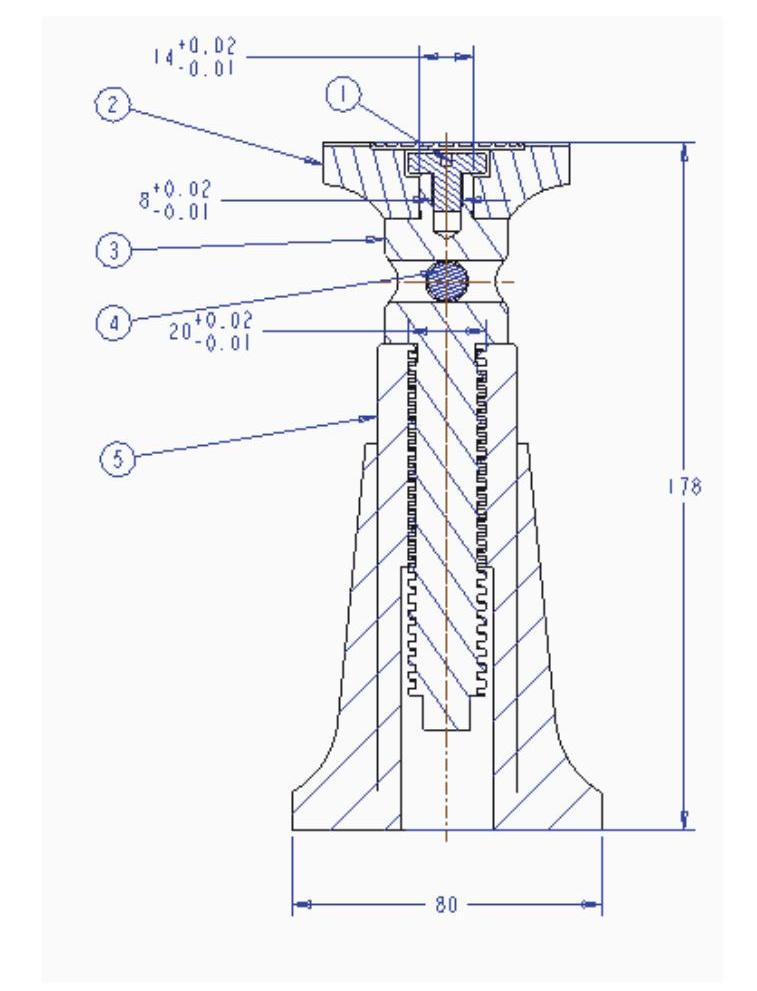

同理，添加其余零件的球标，如图9-336所示。

图9-336 球标

（13）添加表。单击菜单栏中的“表”功能选项卡→“表”→“”下拉菜单“”，系统弹出“插入表”对话框，表尺寸列数输入5，行数输入6，如图9-337所示。

图9-337 “插入表”对话框

双击表的一格，弹出“注解属性”，可在文本框中输入注解，如图9-338所示，效果如图9-339所示。

图9-338 添加表的注解

图9-339 表
