1.底座

下面以创建图9-122所示底座工程图为例子来讲解零件的绘制方法和装配技巧。

图9-122 底座工程图

思路·点拨

图9-122所示的工程图是在第一视角环境下绘制的，主要由主视图、左视图、俯视图构成，绘制过程如下：第一步添加主视图和设置显示样式，第二步添加俯视图和左视图，第三步添加尺寸和设置剖视图，第四步添加粗糙度和注释文本。绘制流程如图9-123所示。

图9-123 绘制流程

【光盘文件】

结果文件——参见附带光盘中的“End\ch9\9-1\9-8.drw”文件。

动画演示——参见附带光盘中的“AVl\ch9\9-1\9-8.avi”文件。

【操作步骤】

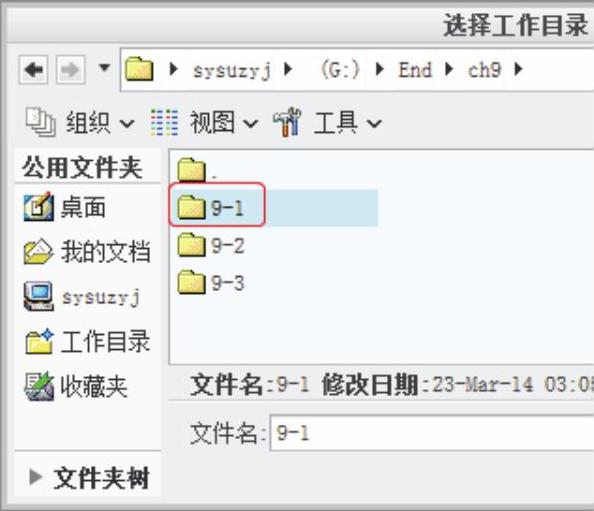

（1）设置工作目录。单击“主页”→“选择工作目录”，系统弹出“选择工作目录”对话框，选择“G:\End\ch9\9-1”，单击“确定”按钮即可，如图9-124所示。

图9-124 设置工作目录

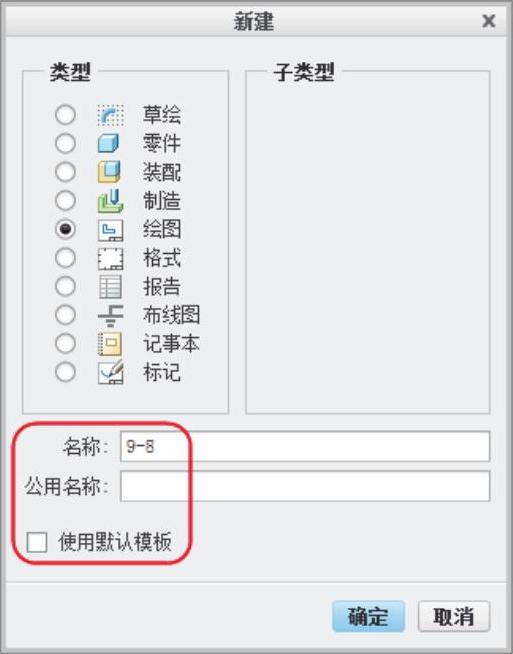

（2）新建绘图。单击“文件”→“新建”或单击主页中的“新建”按钮，弹出“新建”对话框，选择类型为“绘图”，名称默认为“9-8”，取消勾选“使用默认模板”复选框，单击“确定”按钮，如图9-125所示。

图9-125 “新建”对话框

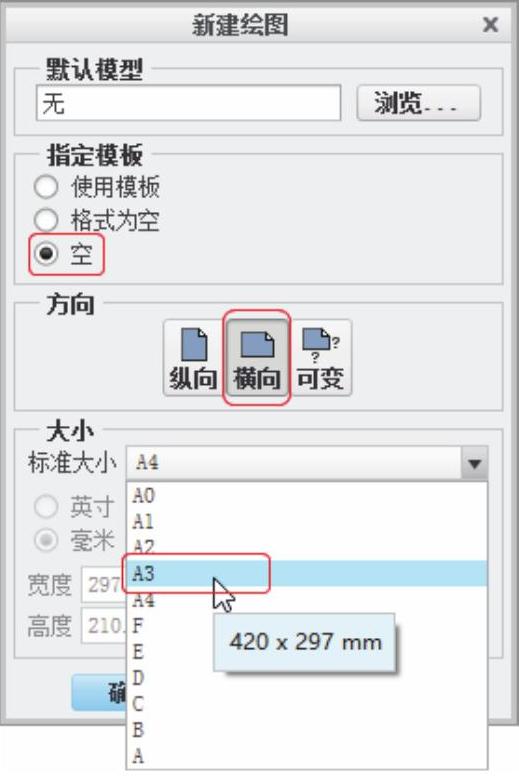

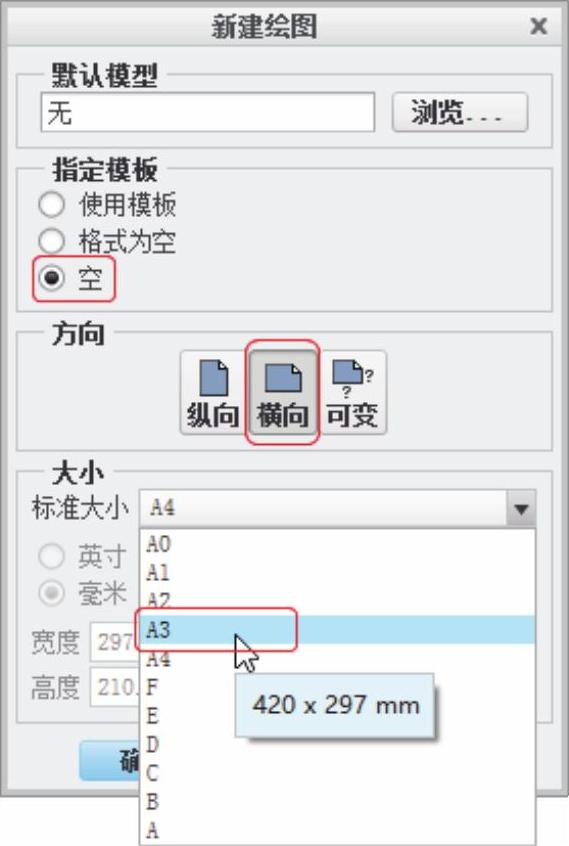

弹出“新建绘图”对话框，选择“空”模板，方向设置为“横向”，大小选择"A3”，如图9-126所示。

图9-126 “新建绘图”对话框

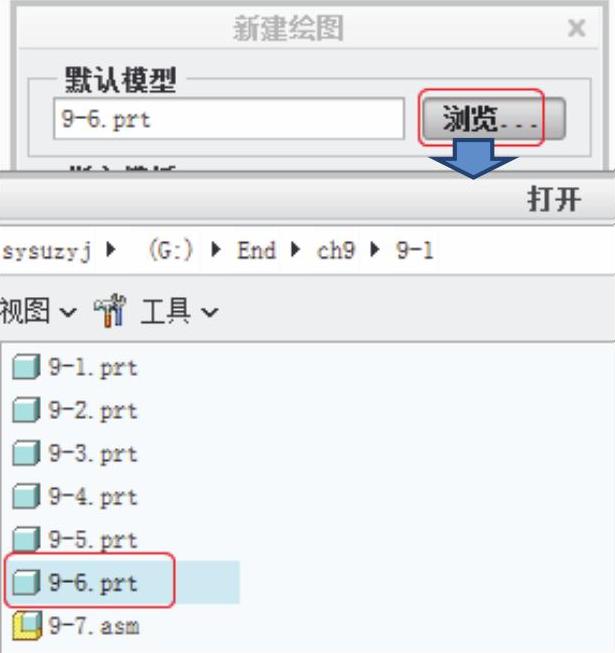

“默认模型”选择“9-6”模型，创建工程图“9-8.drw”，单击“确定”按钮，如图9-127所示。

图9-127 导入零件

（3）设置第一视角环境。单击菜单栏中的“”→“”→“绘图属性”，系统弹出“绘图属性”对话框，单击“详细信息选项”的“更改”按钮，系统弹出“选项”对话框，然后在“选项”文本框输入“projection_type”，接着把它的参数更改为“first_angle”，最后单击“添加＼更改”按钮即可打开“第一视角”，如图9-128所示。

图9-128 第一视角

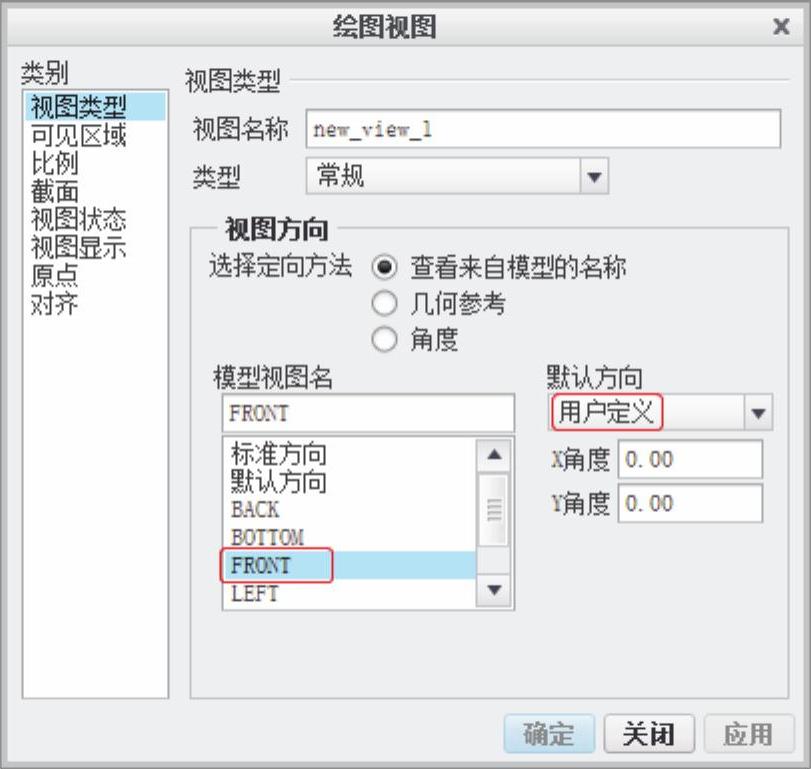

（4）添加主视图。单击菜单栏中的“布局”→“模型视图”→“常规”，在绘图区单击左上方确定主视图位置，系统弹出“绘图视图”对话框，在“模型视图名”选择为FRONT，“默认方向”选择为“用户定义”，如图9-129所示。

图9-129 “绘图视图”对话框

将“比例”自定义为1.0，如图9-130所示。

图9-130 显示比例

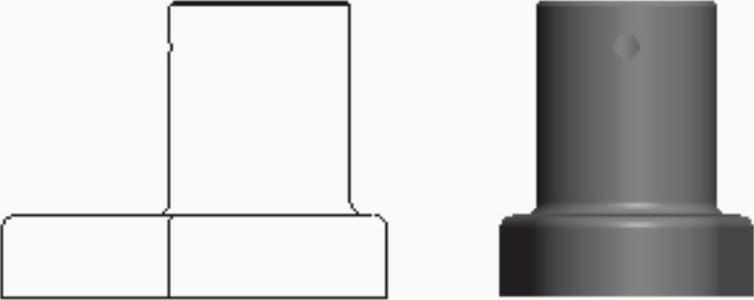

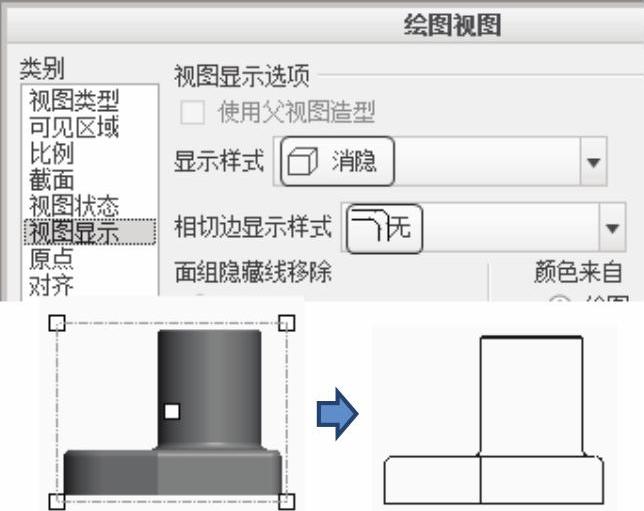

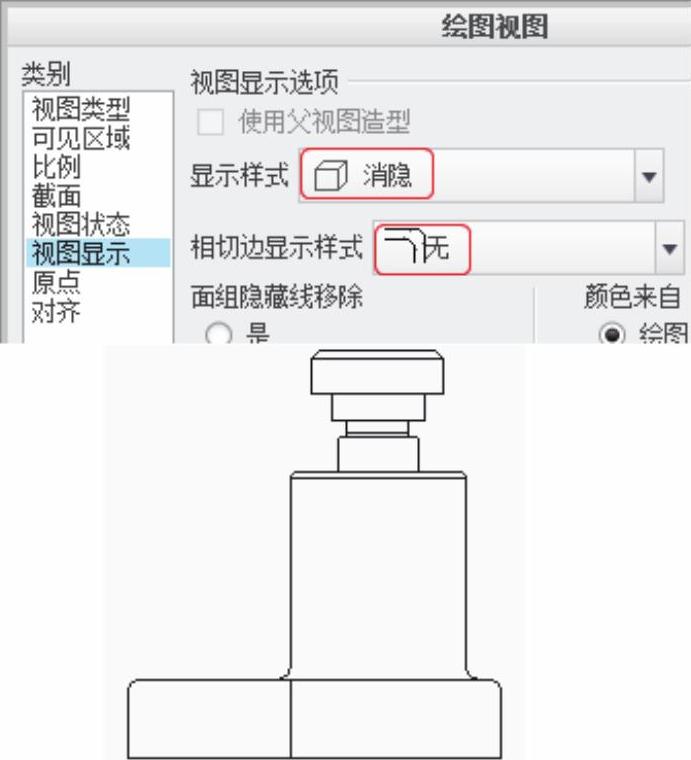

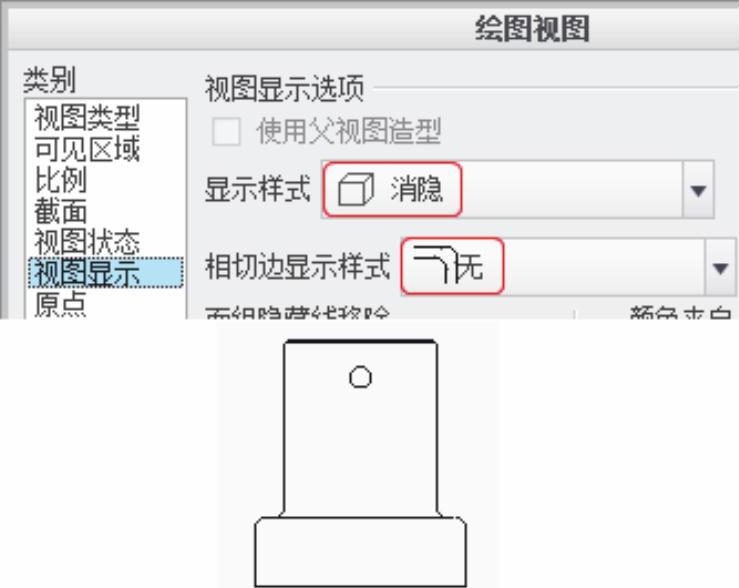

（5）设置显示样式。在“类别”栏中选择“视图显示”，在“显示样式”选择“消隐”，在“相切边显示样式”选择“无”，单击“应用”按钮，然后单击“关闭”按钮完成设置，如图9-131所示。

图9-131 “消隐”样式

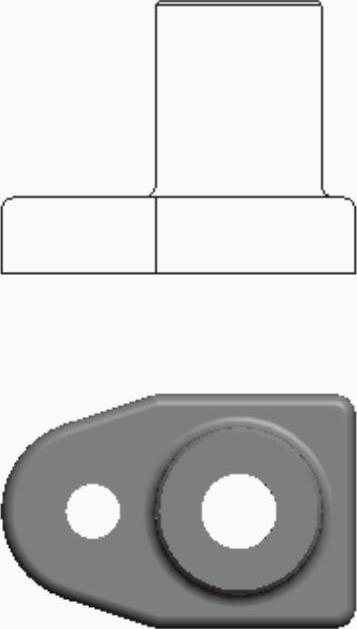

（6）添加俯视图。在绘图区单击主视图，单击菜单栏中的“布局”→“模型视图”→“”，在绘图区拖动鼠标到主视图的下边获取俯视投影视图，如图9-132所示。

图9-132 主视图和俯视图

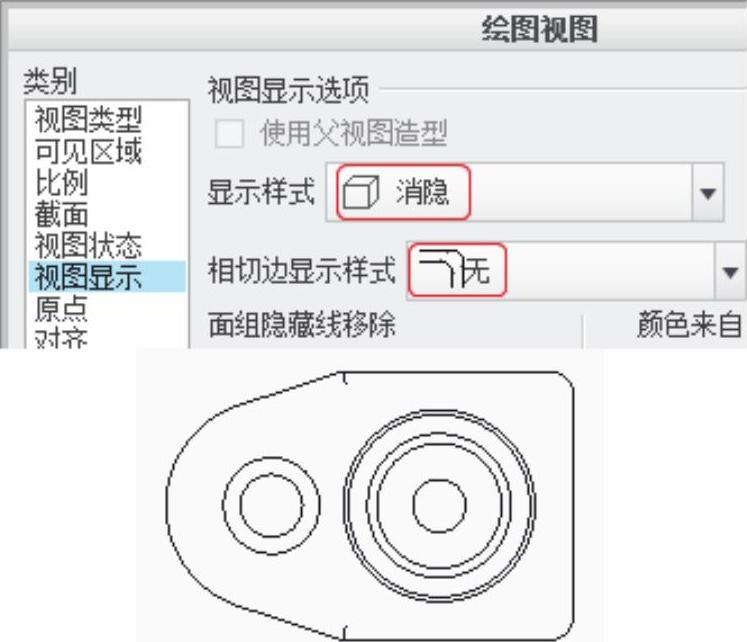

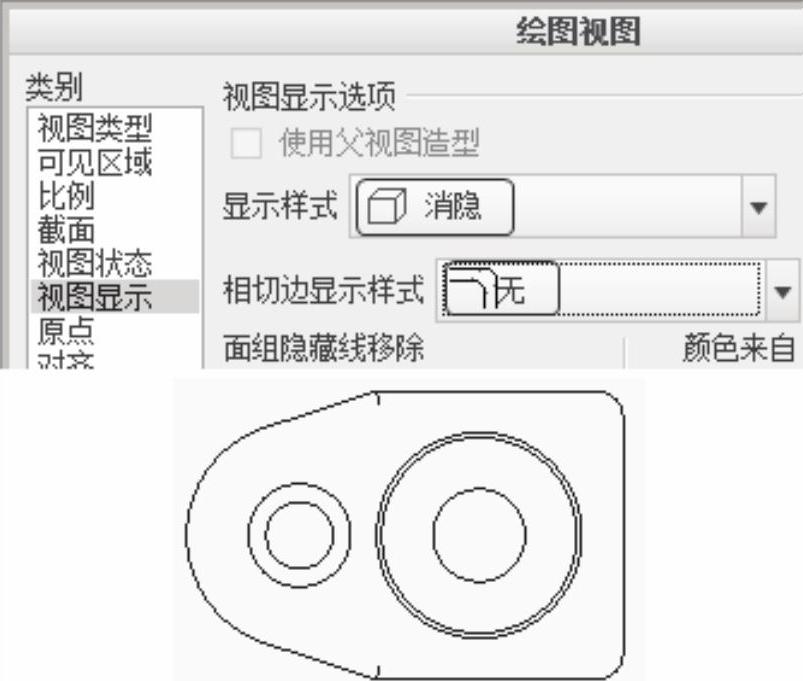

(7)设置显示样式。双击俯视图，系统弹出“绘图视图”对话框，在“类别”栏中选择“视图显示”，在“显示样式”选择“消隐”，在“相切边显示样式”选择“无”，单击“应用”按钮，然后单击“关闭”按钮完成设置，如图9-133所示。

图9-133 “消隐”样式

（8）添加左视图。在绘图区单击主视图，单击菜单栏中的“布局”→“模型视图”→“”，在绘图区拖动鼠标到主视图的右边获取左视投影视图，如图9-134所示。

图9-134 主视图和左视图

（9）设置显示样式。双击左视图，系统弹出“绘图视图”对话框，在“类别”栏中选择“视图显示”，在“显示样式”选择“消隐”，在“相切边显示样式”选择“无”，单击“应用”按钮，然后单击“关闭”按钮完成设置，如图9-135所示。

图9-135 “消隐”样式

（10）添加主视图全剖视图。双击主视图，系统弹出“绘图视图”对话框，在“截面选项”栏中选择“2D横截面”，然后单击“”按钮，系统弹出“横截面创建”菜单管理器，单击“完成”按钮，系统弹出“输入剖面名”，输入A，按〈ENTER〉键，如图9-136所示。

图9-136 “绘图视图”对话框

然后在俯视图中选择FRONT面，在对话框的“剖切区域”下拉列表框中选择“完全”，单击“应用”按钮，然后单击“关闭”按钮即可完成设置，如图9-137所示。

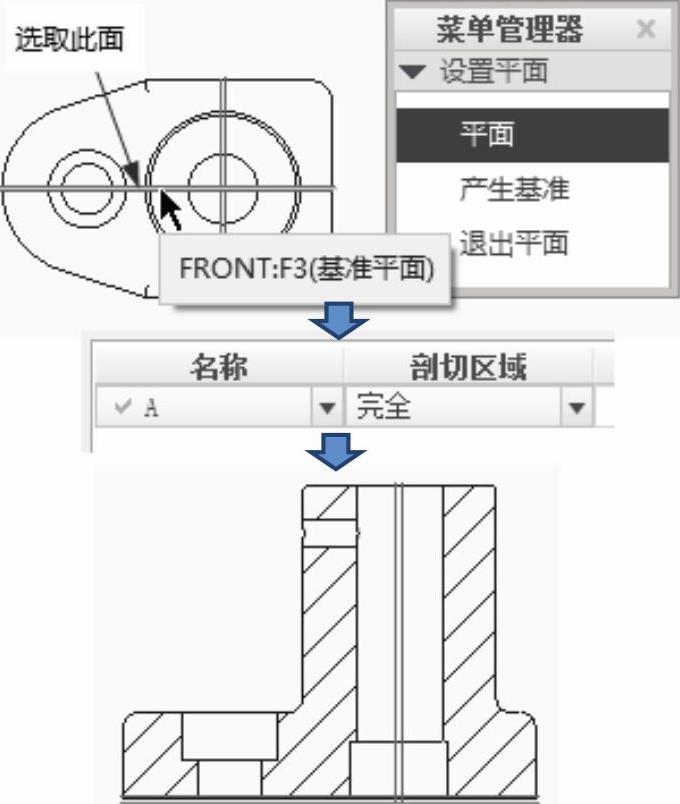

图9-137 绘制样条曲线

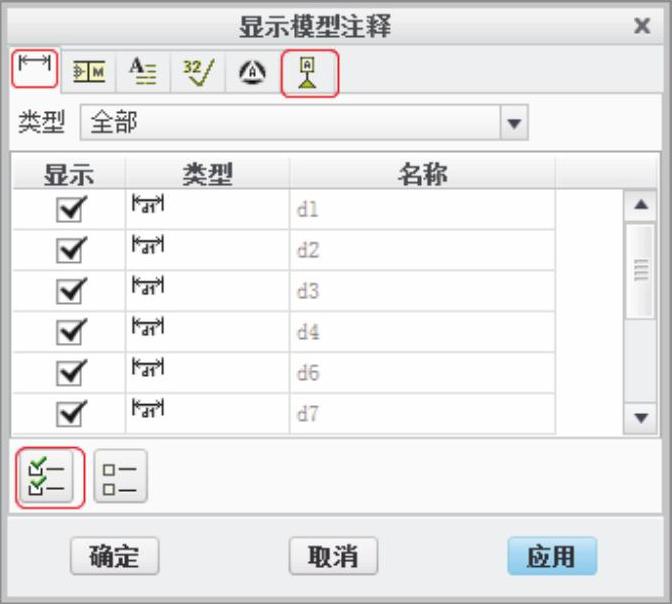

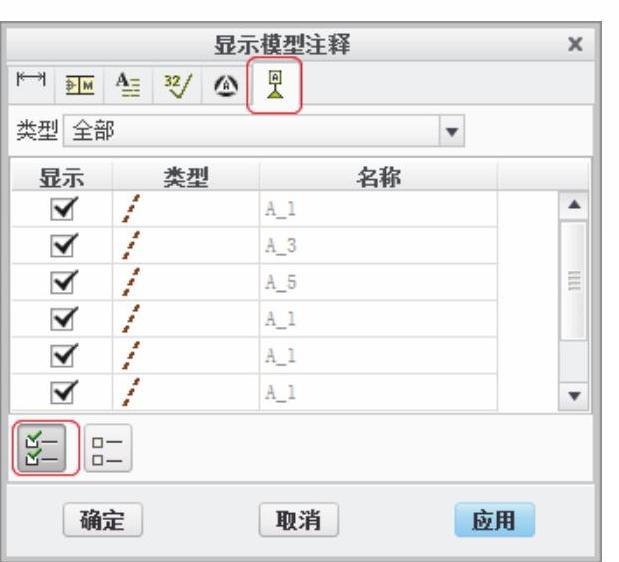

（11）显示尺寸。单击菜单栏中的“注释”功能选项卡→“注释”→“显示模型注释”，系统弹出“显示模型注释”对话框，然后在绘图区单击主视图，单击对话框中的“”→“”→“”→“”，绘图区即可显示尺寸和中心线，如图9-138所示。之后针对左视图、俯视图都进行同样的设置以显示尺寸和中心线。

图9-138 “显示模型注释”对话框

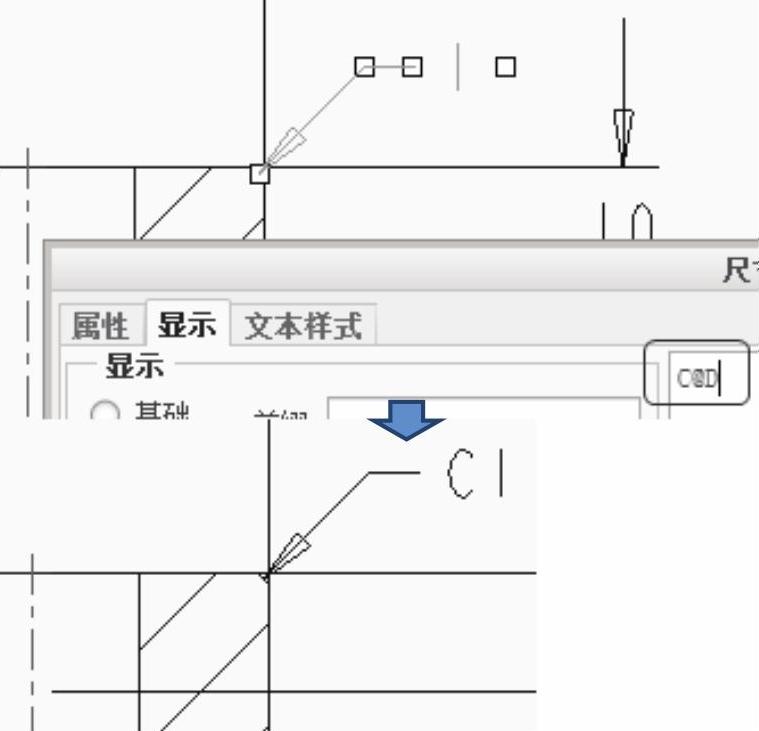

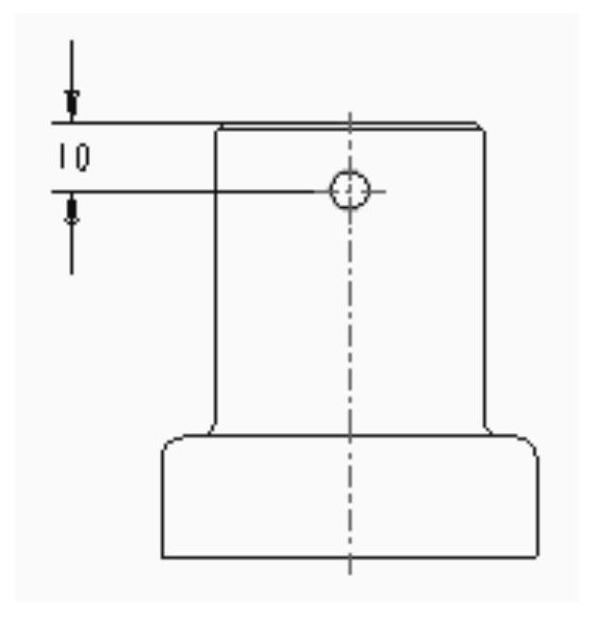

（12）调整尺寸。如需修改尺寸显示，可双击尺寸，弹出“尺寸属性”对话框，可在各项添加修改参数，如图9-139所示。如需调整某个尺寸，可直接单击拖动鼠标即可，或者右键移动尺寸到其他视图，如图9-140所示。如需单独添加某个尺寸，可单击“”按钮，系统弹出“菜单管理器”→“图元上”，再单击两边，之后单击鼠标中键即可，如图9-141所示。

图9-139 添加倒角符

图9-140 移动尺寸到其他视图

图9-141 添加尺寸

经过以上修改调整后，各视图的尺寸如图9-142、图9-143、图9-144所示。

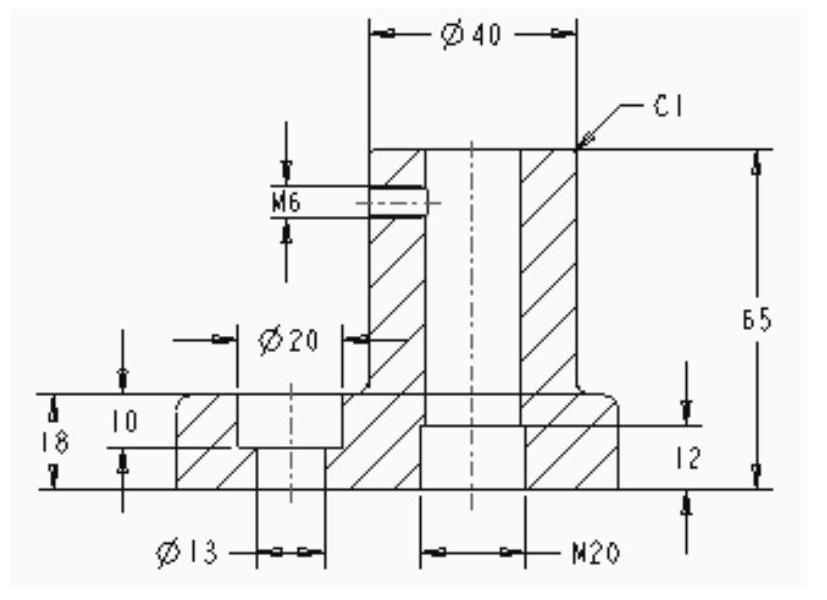

图9-142 主视图尺寸

图9-143 左视图尺寸

图9-144 俯视图尺寸

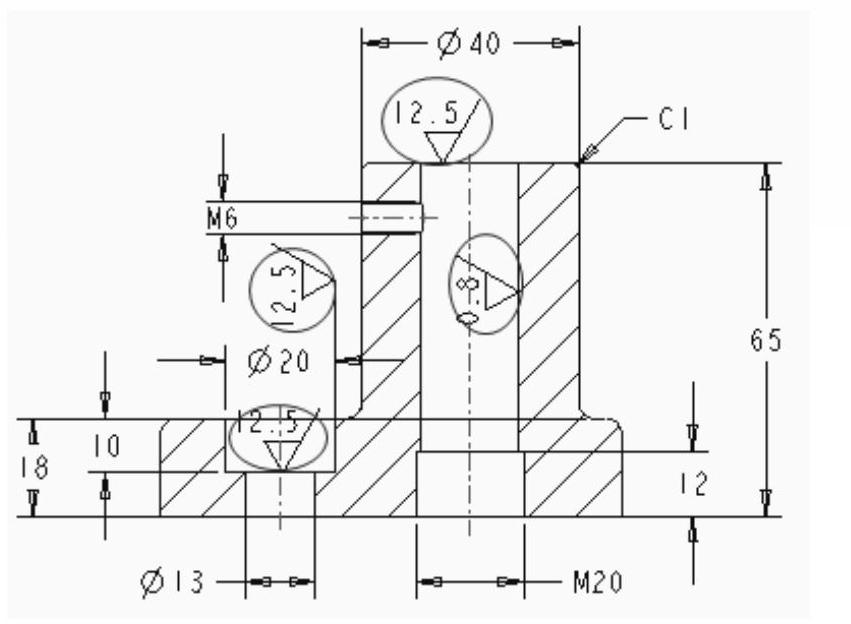

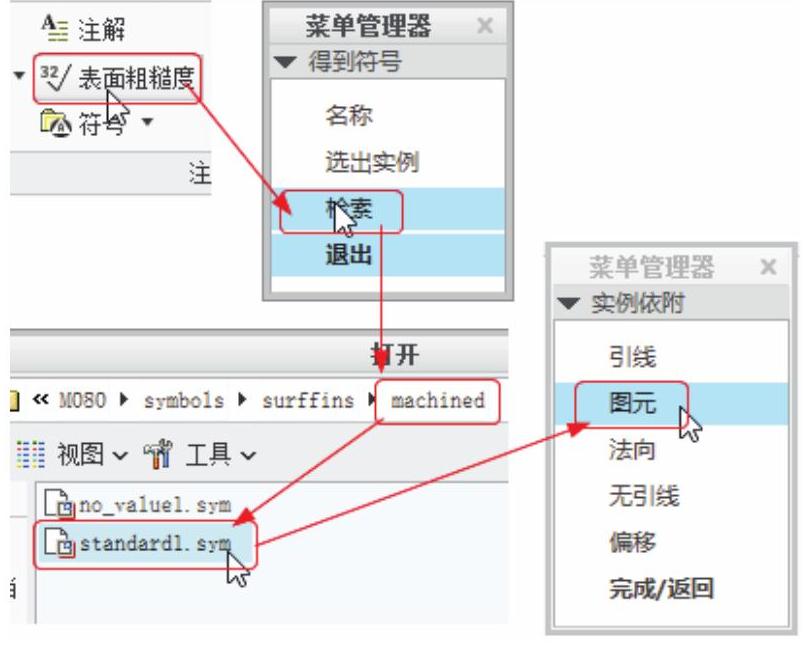

（13）添加粗糙度。单击菜单栏中的“注释”功能选项卡→“注释”→“”，系统弹出“得到符号”菜单管理器，单击“检索”按钮，系统弹出“打开”，选择“machined”→“standardl.sym”→“打开”，返回“实例依附”菜单管理器，选择“图元”，如图9-145所示，在绘图区单击线段，在系统提示的文本框中输入粗糙度，再单击“”按钮即可完成命令，之后直接单击图元即可连续添加粗糙度，如图9-146所示。

图9-145 添加粗糙度步骤

图9-146 表面粗糙度

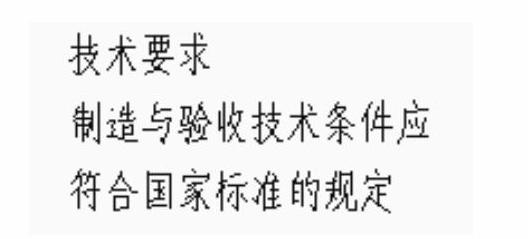

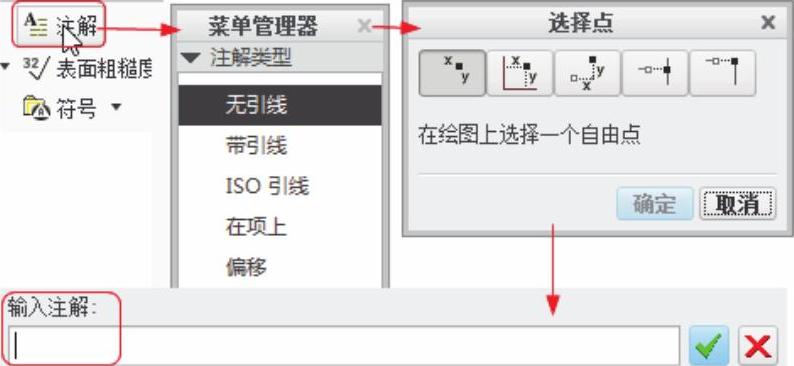

（14）添加注释文本。单击菜单栏中的“注释”功能选项卡→“注释”→“”，系统弹出“注解类型”菜单管理器，选择“无引线”→“输入”→“标准”→“默认”→“进行注解”，系统弹出“选择点”对话框，在绘图区一空白处单击，系统弹出“文本符号”和“输入注解”文本框，输入注解“技术要求”后，单击“”按钮即可完成命令，如图9-147所示，返回“注解类型”菜单管理器，单击“完成”按钮，双击文字即可编辑里面的内容，如图9-148所示。

图9-147 添加注释步骤

图9-148 添加注释

2.装配体

本节以创建图9-149所示的装配体工程图为例子来讲解零件的绘制方法和装配技巧。

(www.daowen.com)

图9-149 装配体工程图

思路·点拨

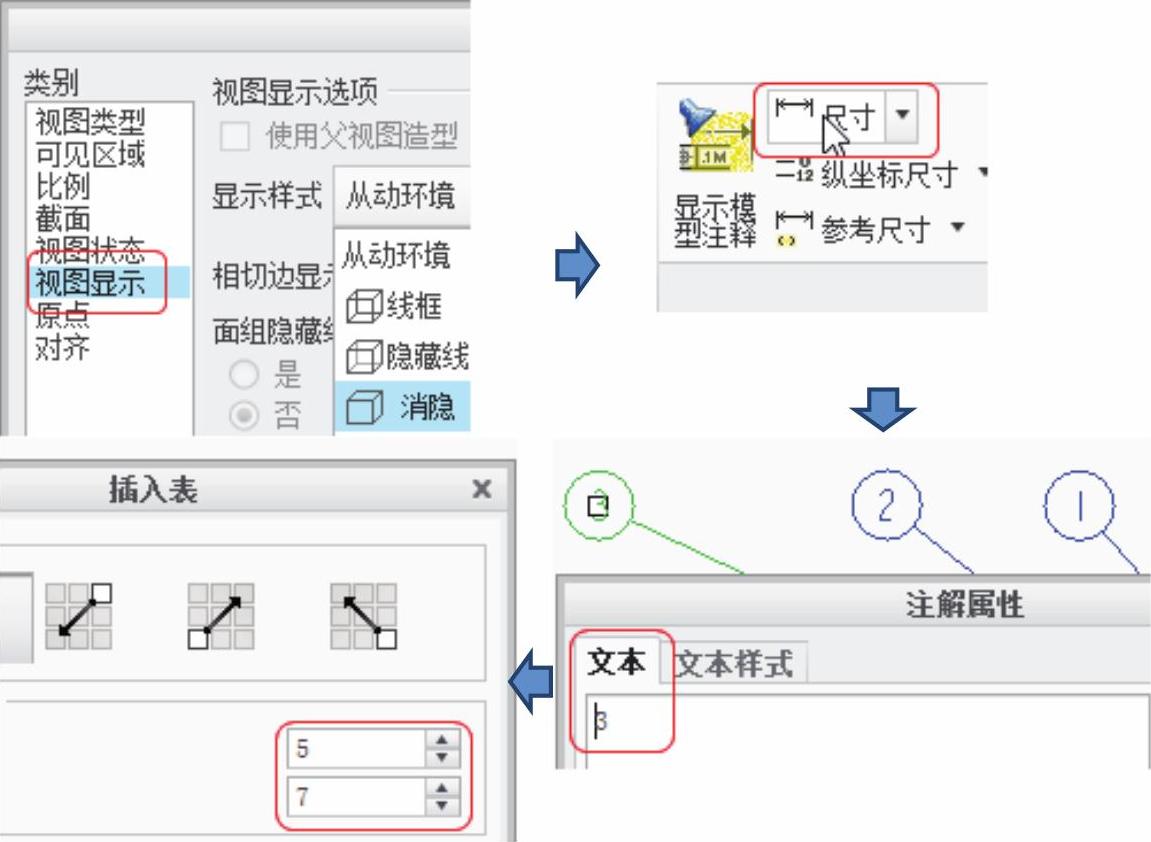

图9-149所示的工程图是在第一视角环境下绘制的，主要由主视图、左视图、俯视图构成，绘制过程如下：第一步创建各视图和设置显示样式，第二步添加各类尺寸，第三步添加注释和球标，第四步添加表。绘制流程如图9-150所示。

图9-150 绘制流程

【光盘文件】

结果文件——参见附带光盘中的“End\ch9\9-1\9-9.drw”文件。

动画演示——参见附带光盘中的“AVI\ch9\9-1\9-9.avi”文件。

【操作步骤】

（1）设置工作目录。单击“主页”→“选择工作目录”，系统弹出“选择工作目录”对话框，选择“G:\End\ch9\9-1”，单击“确定”按钮即可，如图9-151所示。

图9-151 设置工作目录

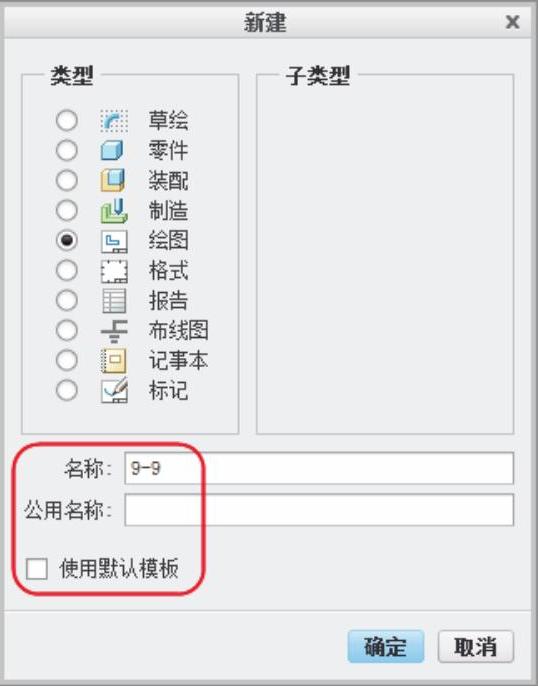

（2）新建绘图。单击“文件”→“新建”或单击主页中的“新建”按钮，弹出“新建”对话框，选择类型为“绘图”，名称默认为“9-9”，取消勾选“使用默认模板”复选框，单击“确定”按钮，如图9-152所示。

图9-152 “新建”对话框

弹出“新建绘图”对话框，选择“空”模板，方向设置为“横向”，大小选择“A3”，如图9-153所示。

图9-153 “新建绘图”对话框

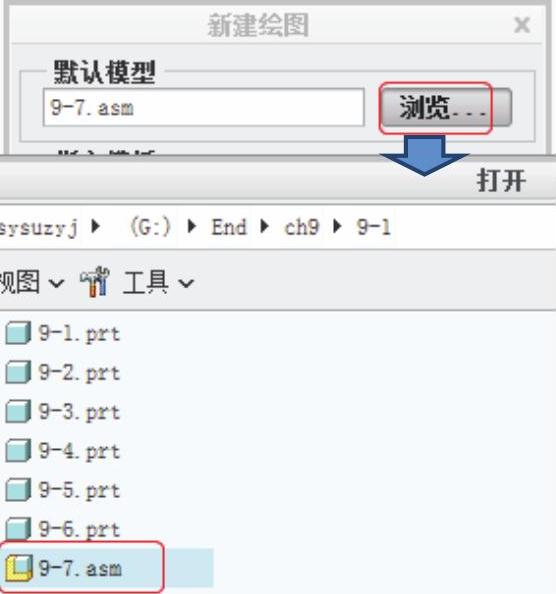

“默认模型”选择“9-7”模型，创建工程图“9-9.drw”，单击“确定”按钮，如图9-154所示。

图9-154 导入零件

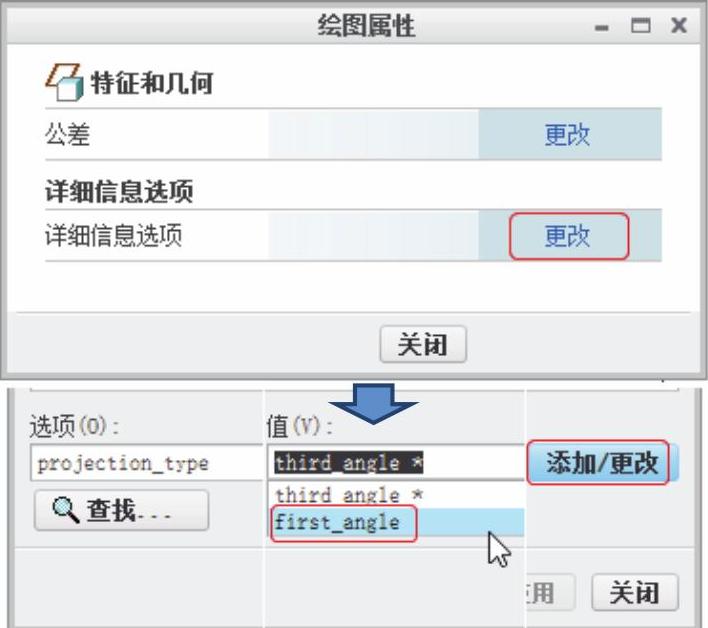

(3)设置第一视角环境。单击菜单栏中的“”→“”→“绘图属性”，系统弹出“绘图属性”对话框，单击“详细信息选项”栏的“更改”按钮，系统弹出“选项”对话框，然后在“选项”文本框中输入“projection_type”，接着把它的参数更改为“first_angle”，最后单击“添加\更改”按钮即可打开“第一视角”，如图9-155所示。

图9-155 第一视角

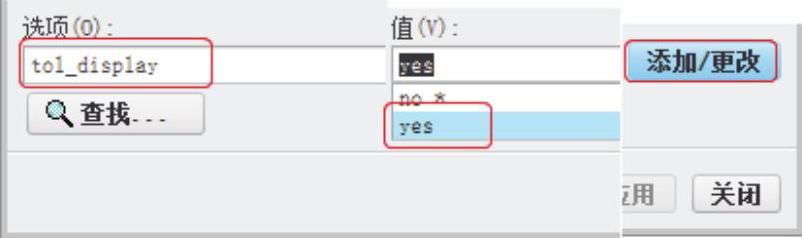

同理，在“选项”文本框中输入“tol_display”，接着把它的参数更改为“yes”，最后单击“添加\更改”按钮即可打开“公差”，如图9-156所示。

图9-156 公差

（4）添加主视图。单击菜单栏中的“布局”→“模型视图”→“常规”，在绘图区单击左上方确定主视图位置，系统弹出“绘图视图”对话框，在“模型视图名”选择为FRONT，“默认方向”选择为用户定义，如图9-157所示。

图9-157 “绘图视图”对话框

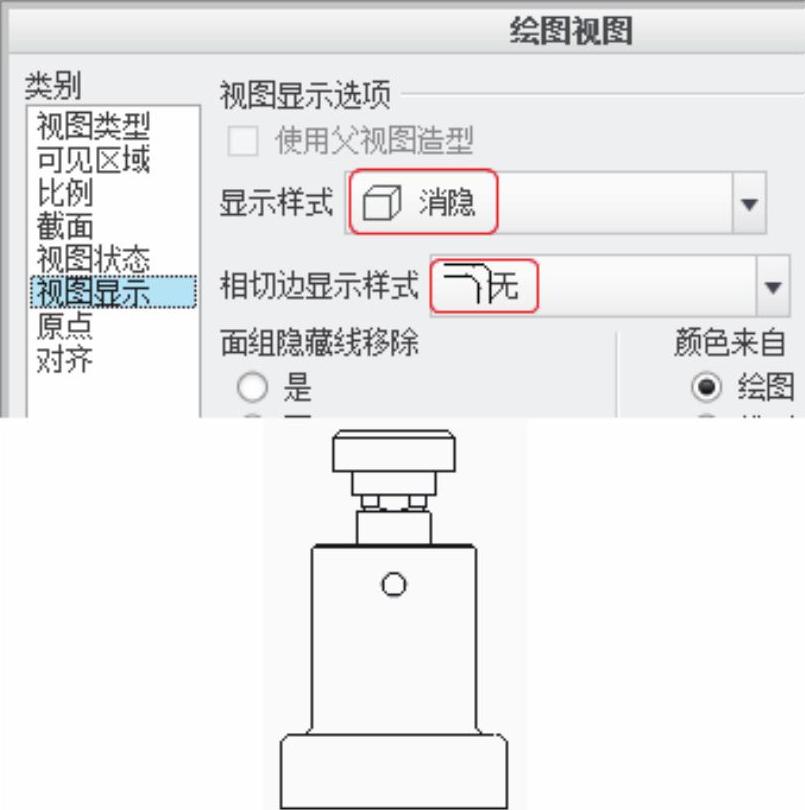

（5）设置显示样式。在“类别”栏中选择“视图显示”，在“显示样式”下拉列表框中选择“消隐”，在“相切边显示样式”下拉列表框中选择“无”，单击“应用”按钮，然后单击“关闭”按钮完成设置，如图9-158所示。

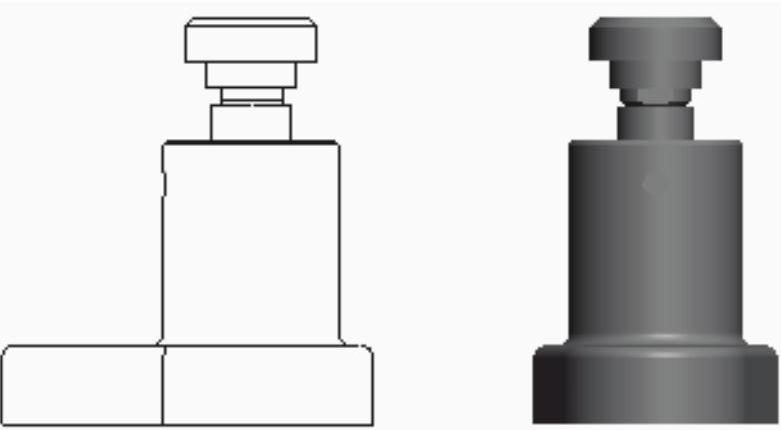

图9-158 “消隐”样式

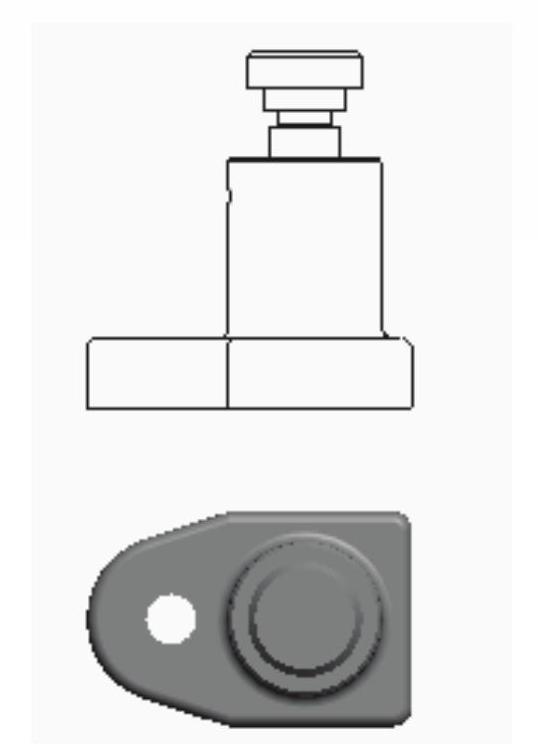

（6）添加俯视图。在绘图区单击主视图，单击菜单栏中的“布局”→“模型视图”→“”，在绘图区拖动鼠标到主视图的下边获取俯视投影视图，如图9-159所示。

图9-159 主视图和俯视图

（7）设置显示样式。双击俯视图后，系统弹出“绘图视图”对话框，在“类别”栏中选择“视图显示”，在“显示样式”下拉列表框中选择“消隐”，在“相切边显示样式”下拉列表框中选择“无”，单击“应用”按钮，然后单击“关闭”按钮完成设置，如图9-160所示。

图9-160 “消隐”样式

（8）添加左视图。在绘图区单击主视图，单击菜单栏中的“布局”→“模型视图”→“”，在绘图区拖动鼠标到主视图的右边获取左视投影视图，如图9-161所示。

图9-161 主视图和左视图

（9）设置显示样式。双击俯视图后，系统弹出“绘图视图”对话框，在“类别”栏中选择“视图显示”，在“显示样式”下拉列表框中选择“消隐”，在“相切边显示样式”下拉列表框中选择“无”，单击“应用”按钮，然后单击“关闭”按钮完成设置，如图9-162所示。

图9-162 “消隐”样式

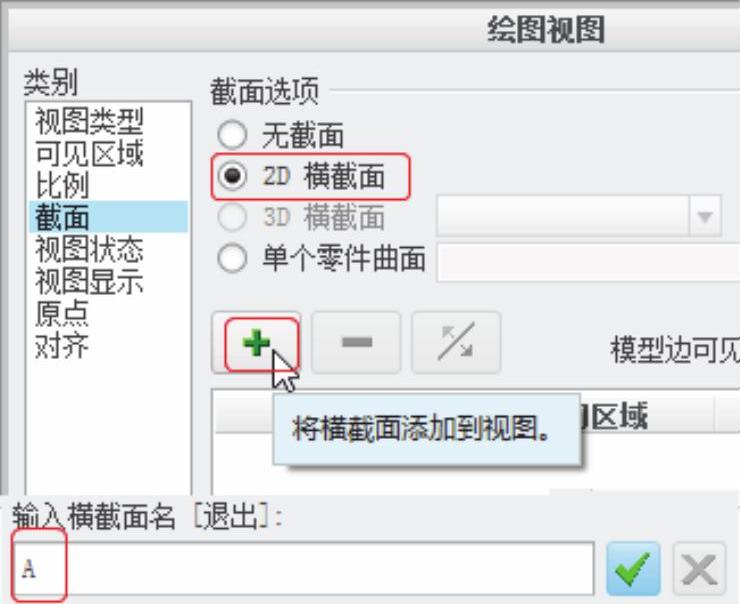

（10）添加主视图全剖视图。双击主视图后，系统弹出“绘图视图”对话框，在“截面选项”栏中选择“2D横截面”，然后单击“”按钮，系统弹出“横截面创建”菜单管理器，单击“完成”按钮，系统弹出“输入剖面名”文本框，输入A，按〈ENTER〉键，如图9-163所示。

图9-163 “绘图视图”对话框

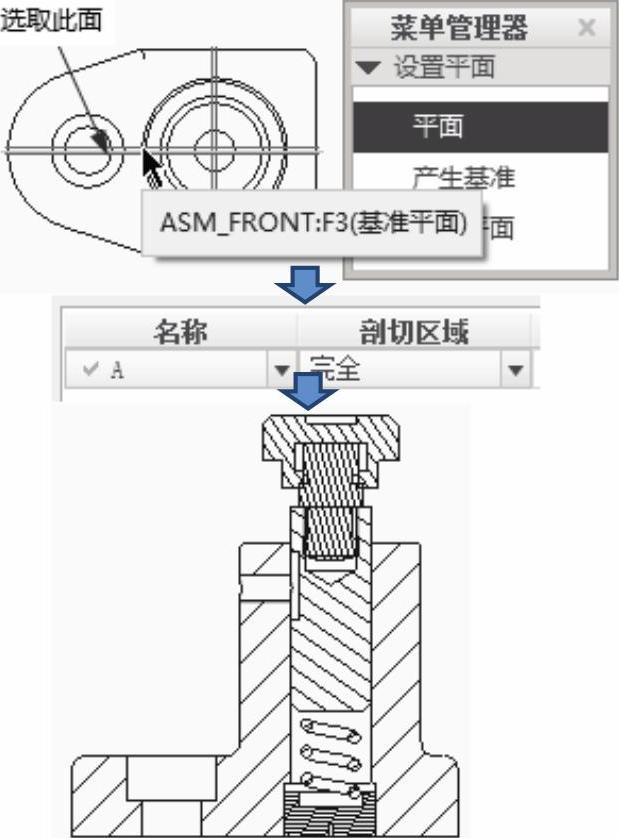

然后在俯视图选择FRONT面，在对话框的“剖切区域”下拉列表框中选择“完全”，单击“应用”按钮，然后单击“关闭”按钮即可，如图9-164所示。

图9-164 全剖视图

（11）显示中心线。单击菜单栏中的“注释”选项卡中的“注释”→“显示模型注释”，系统弹出“显示模型注释”对话框，然后在绘图区单击主视图，单击对话框的“”→“”，绘图区即可显示中心线，如图9-165所示。之后针对左视图、俯视图都进行同样的设置以显示中心线。

图9-165 “显示模型注释”对话框

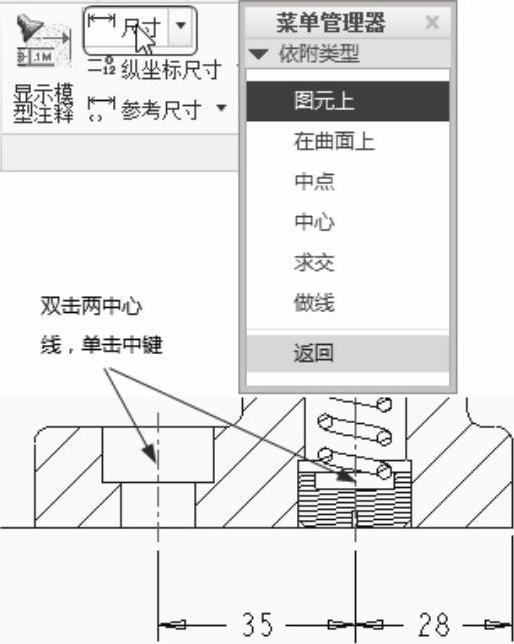

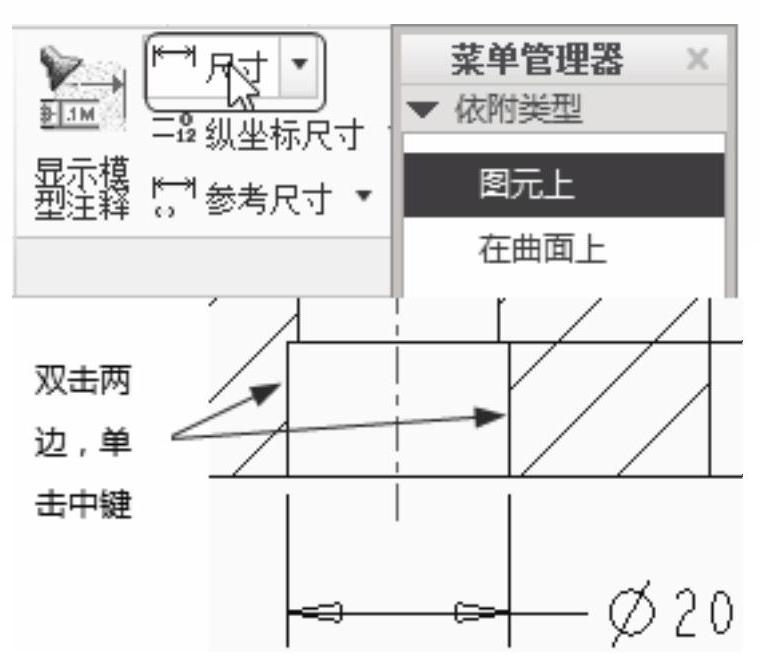

（12）添加尺寸。装配体的工程图需要标注的尺寸有外形尺寸、装配尺寸、安装尺寸等。单击“”按钮，系统弹出“菜单管理器”→“图元上”，再单击两边或中心线，之后单击鼠标中键即可，如图9-166所示。

图9-166 添加尺寸

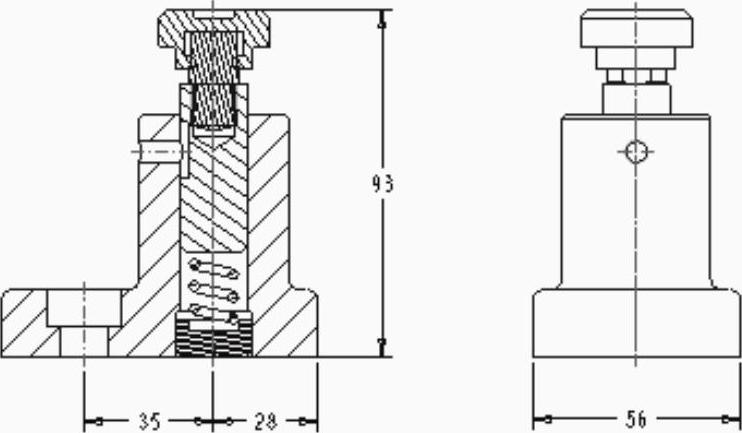

经过以上添加尺寸的操作后，各类尺寸如图9-167所示。

图9-167 外形尺寸

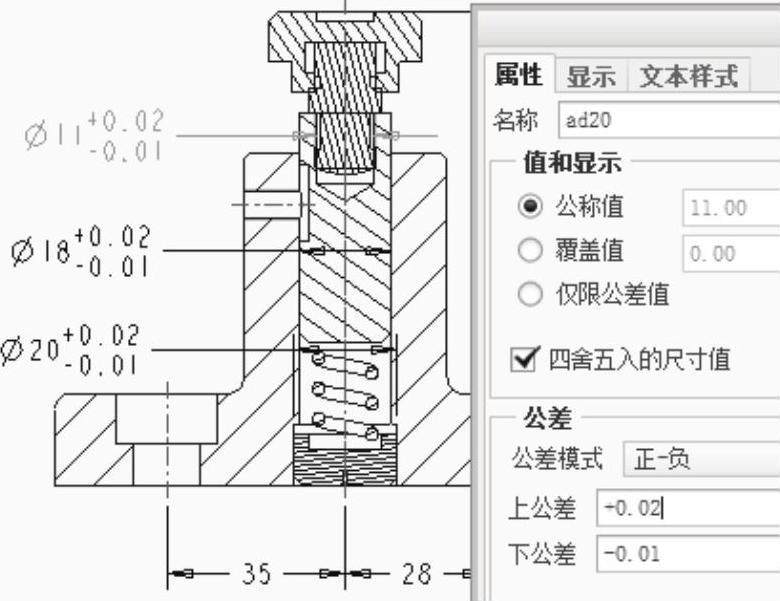

装配尺寸需添加尺寸公差。双击尺寸，系统弹出“尺寸属性”对话框，在“”选项卡的“公差模式”栏中选择“”，上公差输入“+0.02”，下公差输入“0.01”，单击“确定”按钮即可，如图9-168所示。

图9-168 装配尺寸

（13）添加注释文本。单击菜单栏中的“注释”选项卡中的“注释”→“”按钮，系统弹出“注解类型”菜单管理器，选择“无引线”→“输入”→“标准”→“默认”→“进行注解”按钮，系统弹出“选择点”对话框，在绘图区空白处单击，系统弹出“文本符号”和“输入注解”文本框，输入注解“技术要求”后，单击“”按钮即可完成命令，如图9-169所示，返回“注解类型”菜单管理器，单击“完成”按钮，双击文字即可编辑里面的内容，如图9-170所示。

图9-169 添加注释步骤

图9-170 添加注释

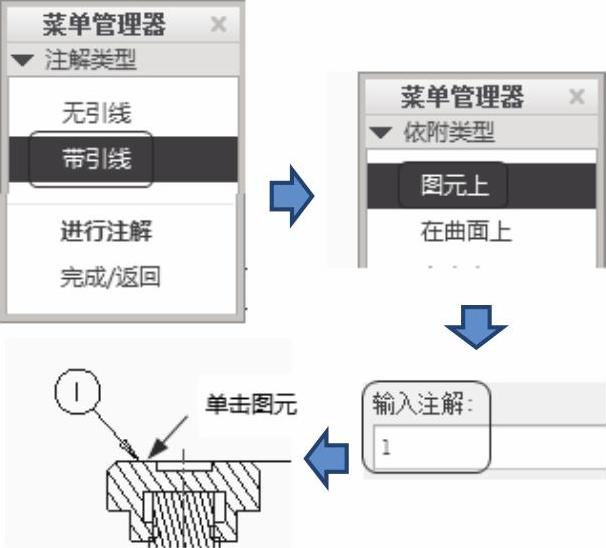

（14）添加球标。单击菜单栏中的“表”选项卡中的“球标”下拉菜单“”按钮，系统弹出“注解类型”菜单管理器，单击“带引线”→“进行注解”，“依附类型”选择“图元上”，然后在绘图区单击一图元并单击鼠标中键，弹出“输入注解”文本框，输入数字1，单击“”按钮即可，如图9-171所示。

图9-171 球标注解

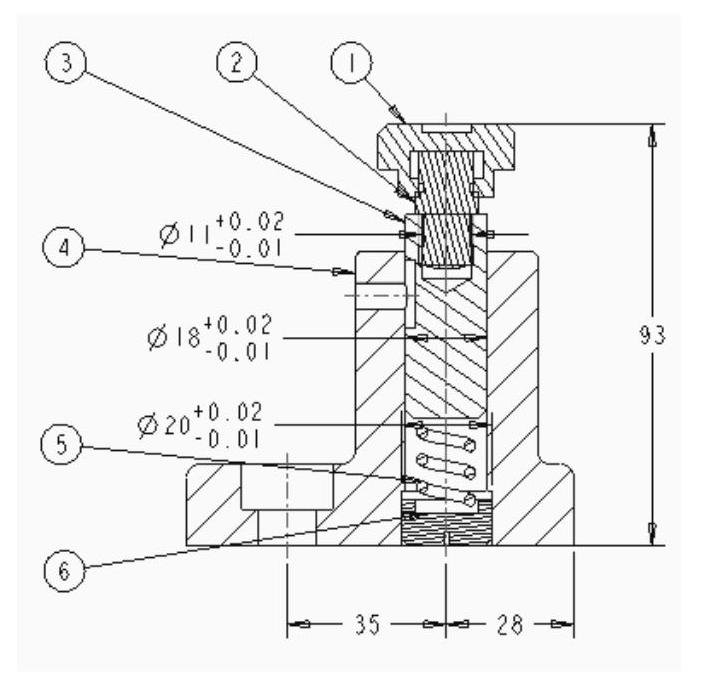

同理，添加其余零件的球标注解，如图9-172所示。

图9-172 球标

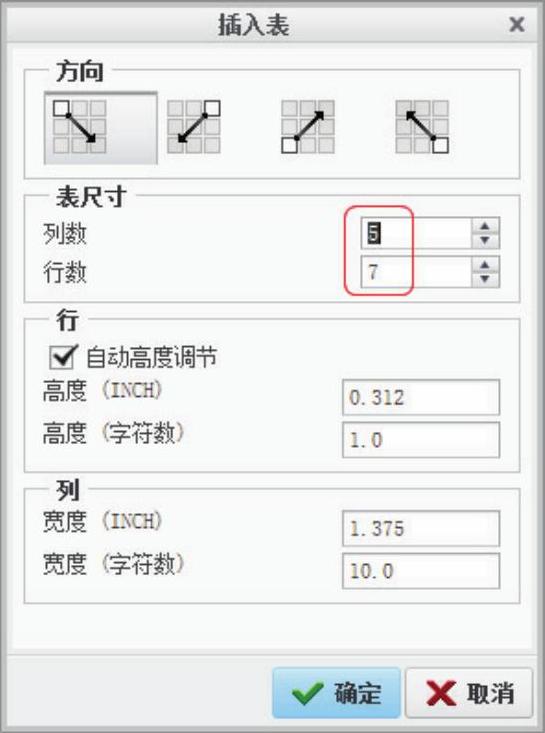

(15)添加表。单击菜单栏中的“表”功能选项卡一“表”一“”下拉菜单“”，系统弹出“插入表”对话框，表尺寸列数输入5，行数输入7，如图9-173所示。

图9-173 “插入表”对话框

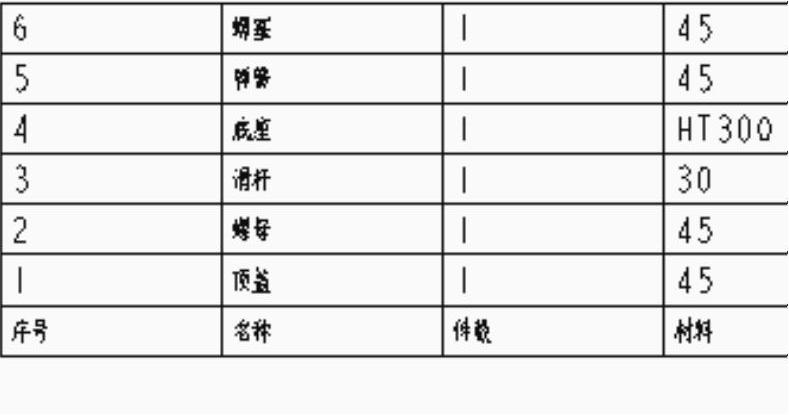

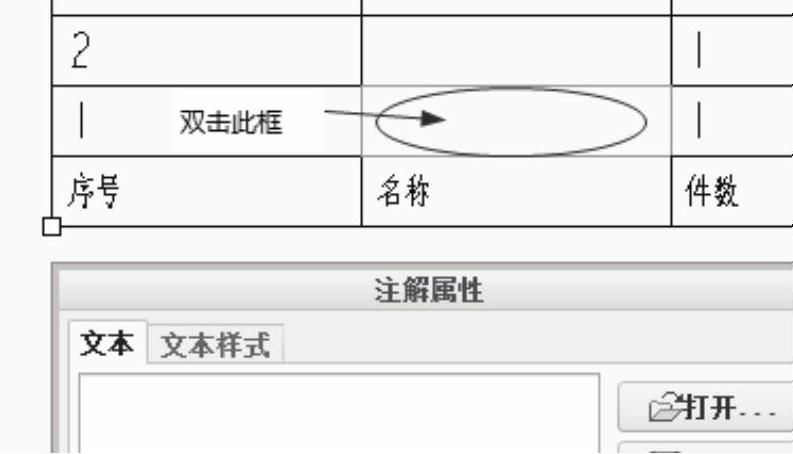

双击表的一格，弹出“注解属性”对话框，可在文本框中输入注解，如图9-174所示，表的效果如图9-175所示。

图9-174 添加表的注解

图9-175 表
