1.弹簧

本节以创建图9-1所示弹簧模型为例子来讲解零件的绘制方法和装配技巧。

图9-1 弹簧模型

思路·点拨

图9-2所示的弹簧模型主要由螺旋扫描、拉伸、基准轴等特征构成，绘制过程如下：第一步创建螺旋扫描，第二步拉伸去除材料，第三步添加基准轴。绘制流程如图9-2所示。

图9-2 绘制流程

【光盘文件】

结果文件——参见附带光盘中的“End\ch9\9-1\9-l.prt”文件。

动画演示——参见附带光盘中的“AVl\ch9\9-1\9-1.avi”文件。

【操作步骤】

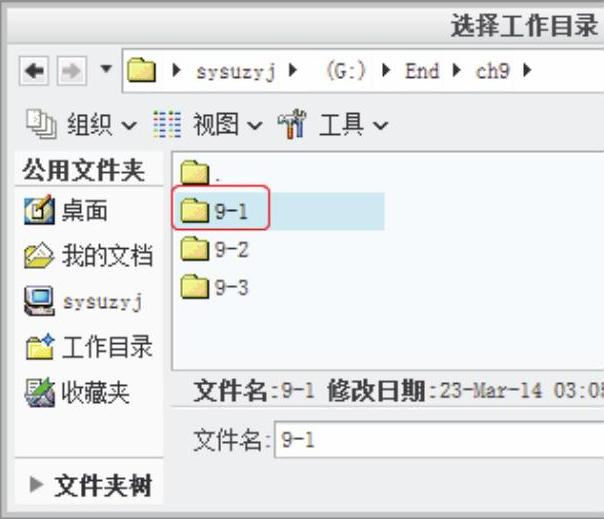

（1）设置工作目录。单击“主页”→“选择工作目录”，系统弹出“选择工作目录”对话框，选择“G:\End\ch9\9-1”，单击“确定”按钮即可，如图9-3所示。

图9-3 设置工作目录

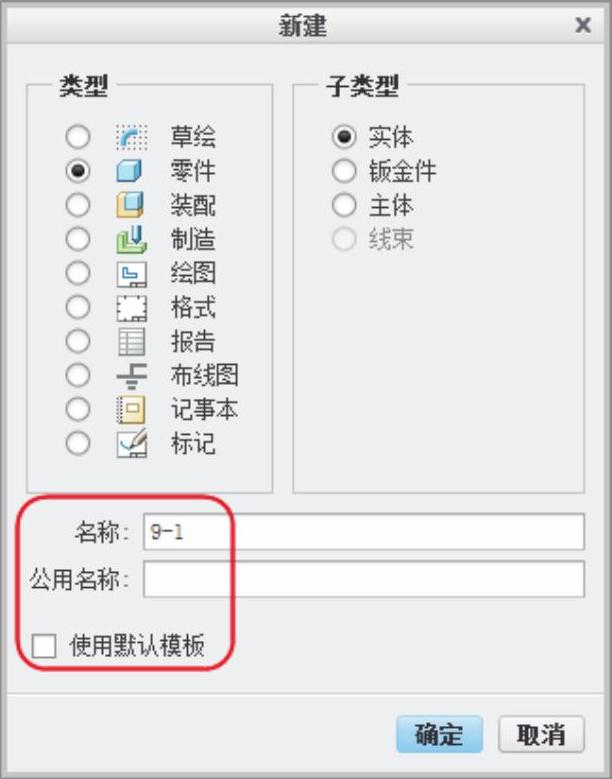

（2）新建文件。单击菜单栏中的“文件”→“新建”，或者在快速访问工具栏中单击“”按钮。弹出“新建”对话框，选择“零件”类型，输入名称“9-1”，取消勾选“使用默认模板”的选项，如图9-4所示。

图9-4 新建文件

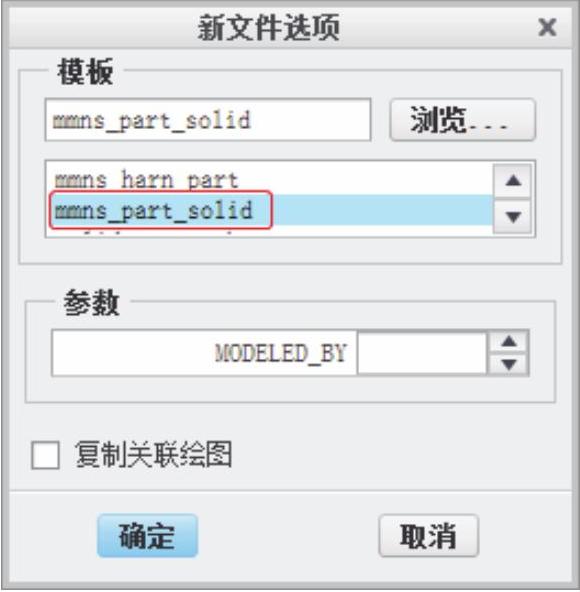

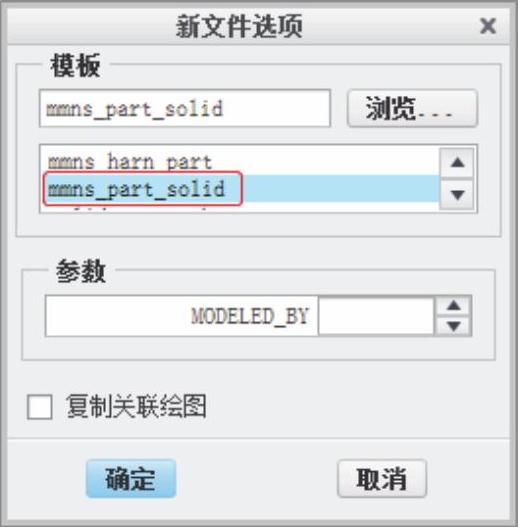

单击“确定”按钮，系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，单击“确定”按钮进入建模环境，如图9-5所示。

图9-5 “新文件选项”对话框

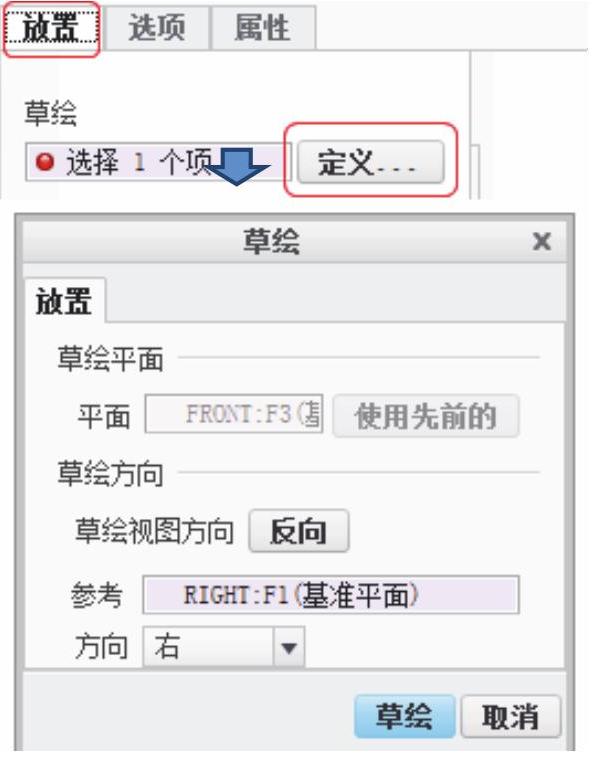

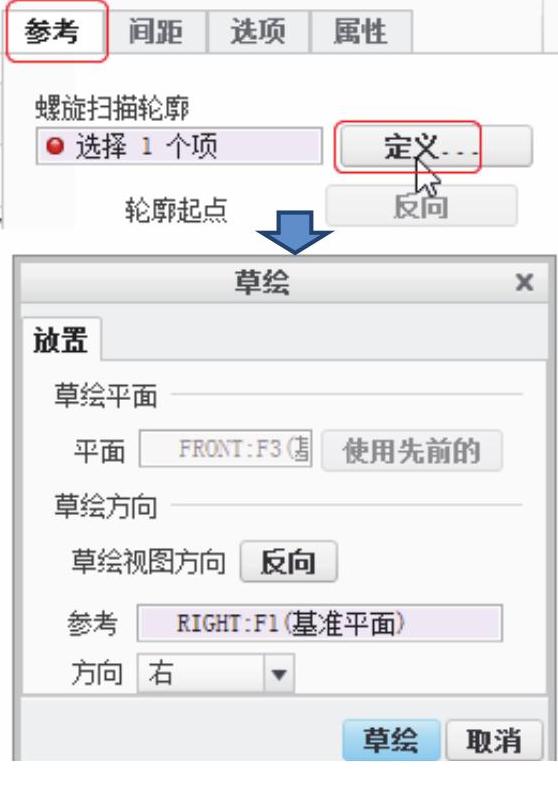

（3）螺旋扫描。在“模型”选项卡中的“形状”区域中单击“”的下拉菜单“”按钮，系统弹出“螺旋扫描”操控面板，单击操控面板“参考”→“定义”，系统弹出“草绘”对话框，选取FRONT基准平面作为草绘平面，如图9-6所示。

图9-6 “草绘”对话框中的设置

单击“草绘”按钮进入草绘环境，在“草绘”区域中单击“”及“”按钮绘制螺旋扫描轨迹，如图9-7所示。

图9-7 螺旋扫描轨迹

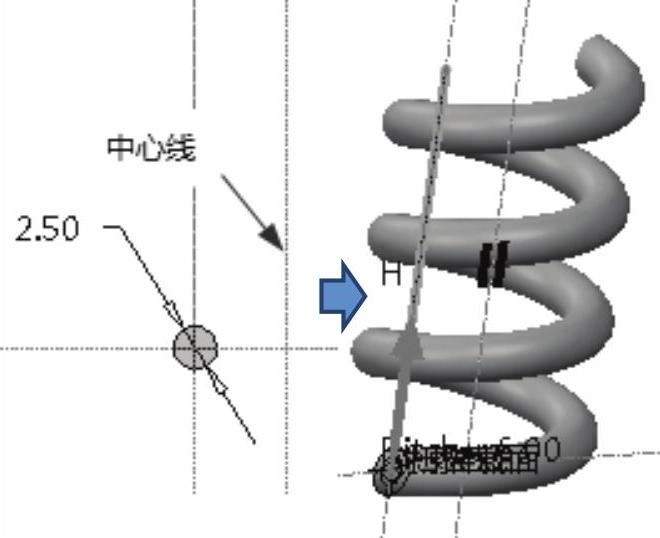

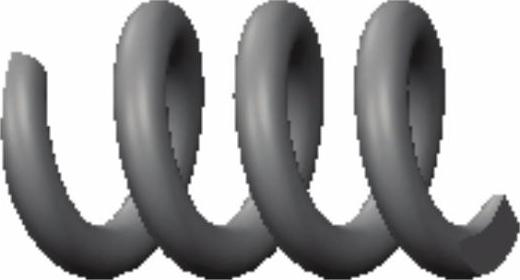

单击操控面板上的“”按钮，完成螺旋扫描轨迹的创建，退出草绘环境。在操控面板上的“”文本框中输入6.00，然后单击“”按钮，系统进入草绘环境，绘制截面直径为2.50的圆，单击菜单栏上的“”按钮，即可完成截面的创建，再单击操控面板的“”按钮，完成弹簧的创建，如图9-8所示。

图9-8 弹簧

（4）去除材料。在“模型”选项卡中的“形状”区域中单击“拉伸”按钮，系统弹出操控面板，单击“放置”选项卡→“草绘定义”，弹出对话框，选择弹簧一端面作为草绘平面，单击“”按钮选择草绘参考，再单击“”按钮绘制草图，如图9-9所示。

图9-9 草绘截面

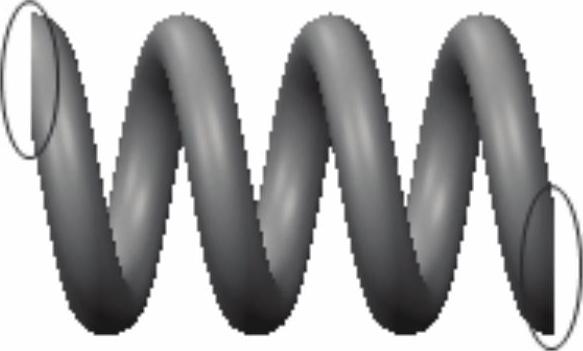

单击“”按钮返回操控面板，拉伸类型选择“拉伸至与所有表面相交”和“去除材料”方式，单击“”按钮完成命令，如图9-10所示。

图9-10 拉伸去除材料

同理，去除弹簧另外一端的材料，效果如图9-11所示。

图9-11 去除另一端的材料

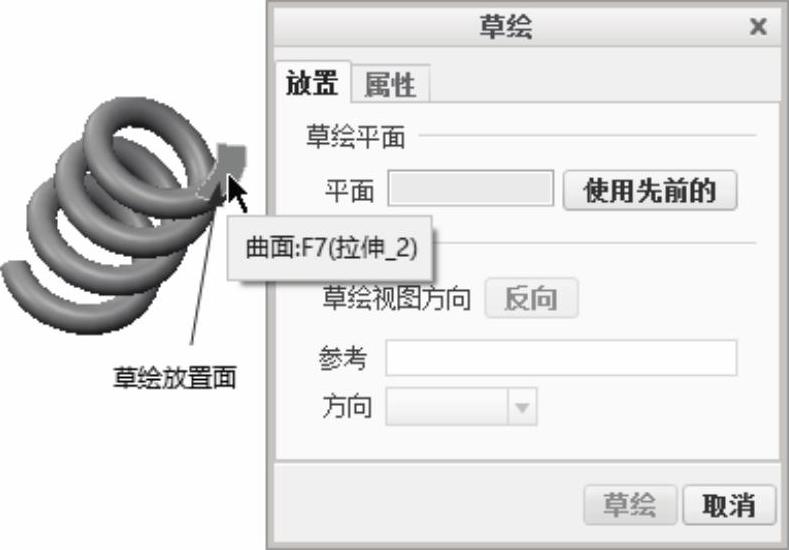

(5)添加基准点。在“模型”选项卡中的“基准”区域中单击“草绘”按钮，系统弹出“草绘”对话框，选择弹簧一端面作为草绘放置面，如图9-12所示。

图9-12 “草绘”对话框中的设置

单击“草绘”按钮进入草绘环境，单击“”按钮在绘制基准点，如图9-13所示。

图9-13 基准点

（6）添加基准轴。在“模型”选项卡中的“基准”区域中单击“”按钮，系统弹出“基准轴”对话框，选择弹簧一端面和基准点作为参考，如图9-14所示，系统自动约束，单击“确定”按钮即可，最终效果图如图9-15所示。

图9-14 添加基准轴

图9-15 最终效果图

2.螺母

本节以创建图9-16所示螺母模型为例子来讲解零件的绘制方法和装配技巧。

图9-16 螺母模型

思路·点拨

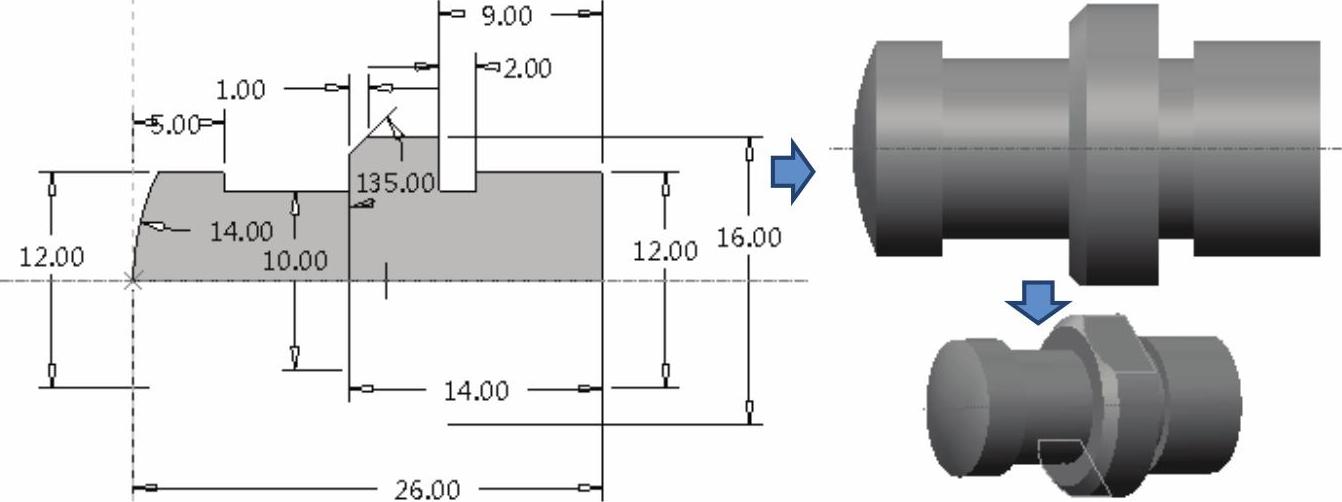

图9-16所示的模型主要由旋转、拉伸等特征构成，绘制过程如下：第一步创建旋转，第二步拉伸去除材料。绘制流程如图9-17所示。

图9-17 绘制流程

【光盘文件】

结果文件——参见附带光盘中的“End\ch9\9-1\9-2.prt”文件。

动画演示——参见附带光盘中的“AVI\ch9\9-1\9-2.avi”文件。

【操作步骤】

(1)设置工作目录。单击“主页”一“选择工作目录”，系统弹出“选择工作目录”对话框，选择“G:\End\ch9\9-1”，单击“确定”按钮即可，如图9-18所示。

图9-18 设置工作目录

（2）新建文件。单击菜单栏中的“文件”→“新建”，或者在快速访问工具栏中单击“”按钮。弹出“新建”对话框，选择“零件”类型，输入名称“9-2”，取消勾选“使用默认模板”的选项，如图9-19所示。

图9-19 新建文件

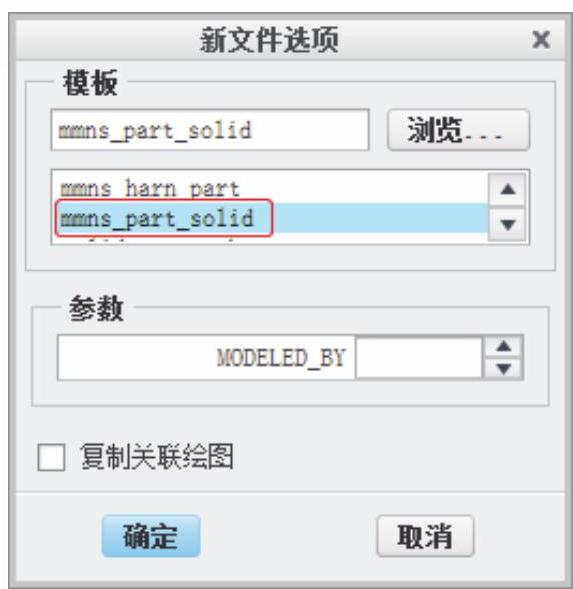

单击“确定”按钮，系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，单击“确定”按钮进入建模环境，如图9-20所示。

图9-20 “新文件选项”对话框

（3）旋转。在“模型”选项卡中的“形状”区域中单击“”按钮，系统弹出“旋转”操控面板，单击“放置”→“定义”，弹出“草绘”对话框，选取FRONT基准平面，如图9-21所示。

图9-21 “草绘”对话框中的设置

单击“草绘”按钮进入草绘环境，在“草绘”区域中单击“”和“”按钮绘制旋转截面，如图9-22所示。

图9-22 旋转截面

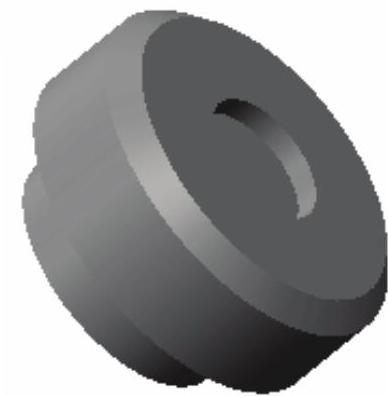

单击“”按钮完成旋转命令，如图9-23所示。

图9-23 旋转体

（4）去除材料。在“模型”选项卡中的“形状”区域中单击“拉伸”按钮，系统弹出操控面板，单击“放置”→“草绘定义”，弹出对话框，选择一端面作为草绘平面，单击“”按钮选择草绘参考，单击“”和“”按钮绘制草图，如图9-24所示。

图9-24 拉伸截面

单击“”按钮返回操控面板，拉伸类型选择“拉伸至与所有表面相交”和“去除材料”方式，单击“”按钮完成命令，螺母效果图如图9-25所示。

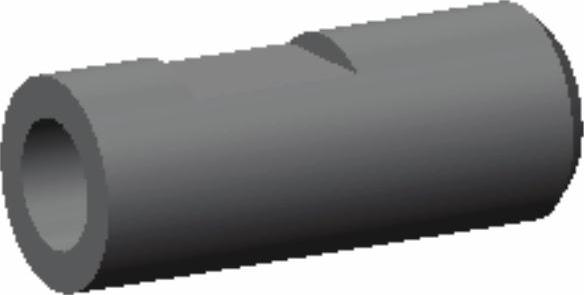

图9-25 螺母效果图

3.螺塞

本节以创建图9-26所示螺塞模型为例子来讲解零件的绘制方法和装配技巧。

图9-26 螺塞模型

思路·点拨

图9-27所示的模型主要由旋转、拉伸等特征构成，绘制过程如下：第一步创建旋转，第二步拉伸去除材料。绘制流程如图9-27所示。

图9-27 绘制流程

【光盘文件】

结果文件——参见附带光盘中的“End\ch9\9-1\9-3.prt”文件。

动画演示——参见附带光盘中的“AVI\ch9\9-1\9-3.avi”文件。

【操作步骤】

（1）设置工作目录。单击“主页”→“选择工作目录”，系统弹出“选择工作目录”对话框，选择“G:\End\ch9\9-1”，单击“确定”按钮即可，如图9-28所示。

图9-28 设置工作目录

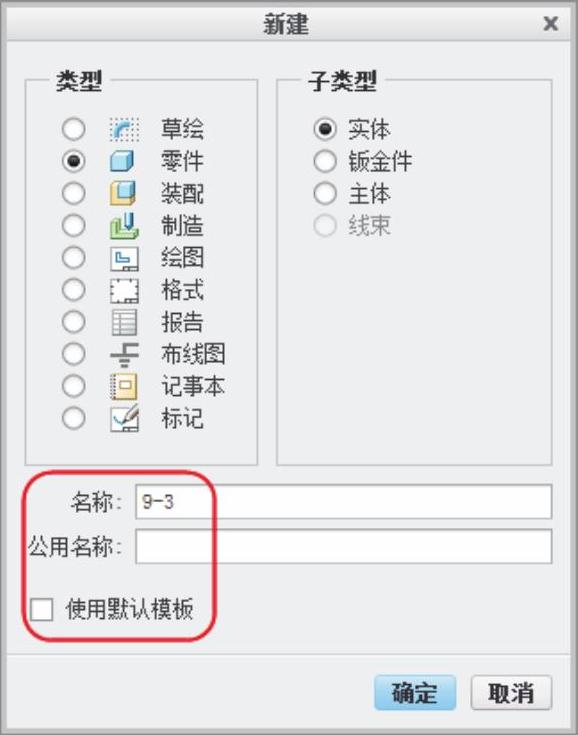

（2）新建文件。单击菜单栏“文件”→“新建”，或者在快速访问工具栏中单击“”按钮。弹出“新建”对话框，选择“零件”类型，输入名称“9-3”，取消勾选“使用默认模板”的选项，如图9-29所示。

图9-29 新建文件

单击“确定”按钮后，系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，单击“确定”按钮进入建模环境，如图9-30所示。

图9-30 “新文件选项”对话框

（3）旋转。在“模型”选项卡中的“形状”区域中单击“”按钮，系统弹出“旋转”操控面板，单击“放置”→“定义”，弹出“草绘”对话框，选取FRONT基准平面，如图9-31所示。

图9-31 “草绘”设置

单击“草绘”按钮进入草绘环境，在“草绘”区域中单击“”和“”按钮，绘制旋转截面，如图9-32所示。

图9-32 旋转截面

单击“”按钮完成旋转命令，如图9-33所示。

图9-33 旋转体

（4）拉伸去除材料。在“模型”选项卡中的“形状”区域中单击“拉伸”按钮，系统弹出操控面板，单击“放置”选项卡中的“草绘定义”，弹出对话框，选择FRONT面作为草绘平面，单击“”按钮选择草绘参考，单击“”和“”按钮绘制草图，如图9-34所示。

图9-34 拉伸截面

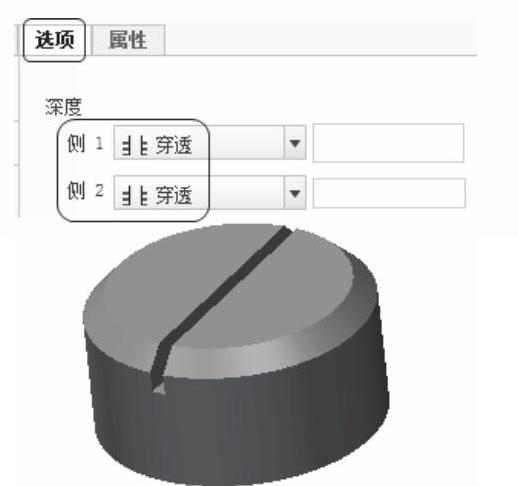

单击“”按钮返回操控面板，在“选项”选项卡中的“深度”栏中的拉伸类型都选择“拉伸至与所有表面相交”，“去除材料”方式，单击“”按钮完成命令，螺塞效果图如图9-35所示。

图9-35 螺塞效果图

4.顶盖

本节以创建图9-36所示顶盖模型为例子来讲解零件的绘制方法和装配技巧。

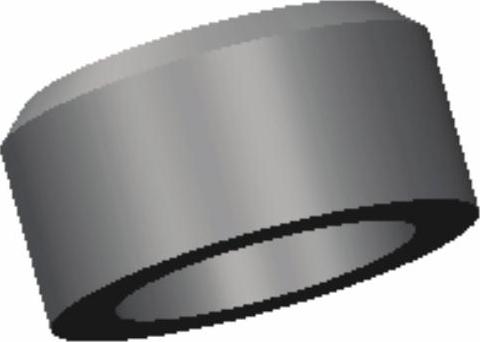

图9-36 顶盖模型

思路·点拨

图9-36所示的模型主要由旋转特征构成，在绘制过程中，直接创建旋转即可。绘制流程如图9-37所示。

图9-37 绘制流程

【光盘文件】

结果文件——参见附带光盘中的“End\ch9\9-1\9-4.prt”文件。

动画演示——参见附带光盘中的“AVI\ch9\9-1\9-4.avi”文件。

【操作步骤】

（1）设置工作目录。单击“主页”→“选择工作目录”，系统弹出“选择工作目录”对话框，选择“G:\End\ch9\9-1”，单击“确定”按钮即可，如图9-38所示。

(www.daowen.com)

图9-38 设置工作目录

（2）新建文件。单击菜单栏“文件”→“新建”，或者在快速访问工具栏中单击“”按钮。弹出“新建”对话框，选择“零件”类型，输入名称“9-4”，取消勾选“使用默认模板”的选项，如图9-39所示。

图9-39 新建文件

单击“确定”按钮后，系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，单击“确定”按钮进入建模环境，如图9-40所示。

图9-40 “新文件选项”对话框

（3）旋转。在“模型”选项卡的“形状”区域中单击“”按钮，系统弹出“旋转”操控面板，单击“放置”→“定义”，弹出“草绘”对话框，选取FRONT基准平面，如图9-41所示。

图9-41 “草绘”设置

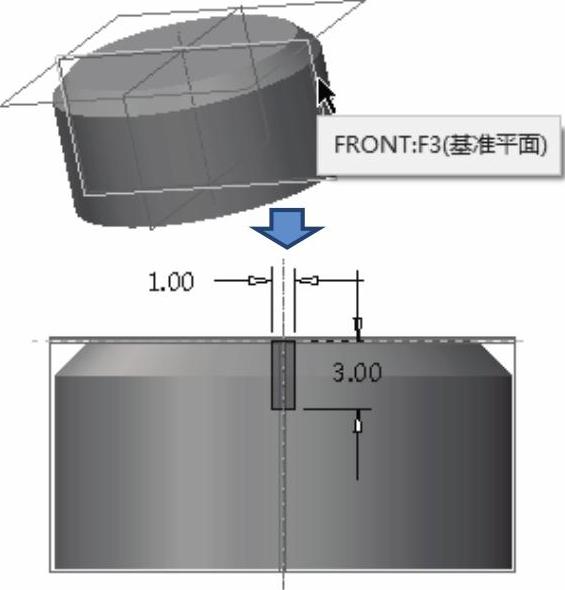

单击“草绘”按钮进入草绘环境，在“草绘”区域中单击“”和“”按钮绘制旋转截面，如图9-42所示。

图9-42 旋转截面

单击“”按钮完成旋转命令，顶盖效果图如图9-43所示。

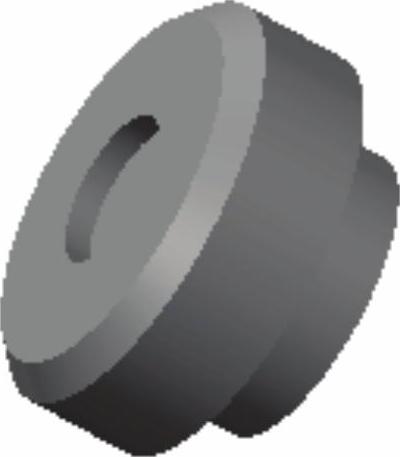

图9-43 顶盖效果图

5.滑杆

下面以创建图9-44所示滑杆模型为例子来讲解零件的绘制方法和装配技巧。

图9-44 滑杆模型

思路·点拨

图9-44所示的模型主要由旋转、拉伸、孔、倒角等特征构成，绘制过程如下：第一步创建旋转，第二步拉伸去除材料，第三步添加孔，第四步添加倒角。绘制流程如图9-45所示。

图9-45 绘制流程

【光盘文件】

结果文件——参见附带光盘中的“End\ch9\9-1\9-5.prt”文件。

动画演示——参见附带光盘中的“AVI\ch9\9-1\9-5.avi”文件。

【操作步骤】

（1）设置工作目录。单击“主页”→“选择工作目录”，系统弹出“选择工作目录”对话框，选择“G:\End\ch9\9-1”，单击“确定”按钮即可，如图9-46所示。

图9-46 设置工作目录

（2）新建文件。单击菜单栏“文件”→“新建”，或者在快速访问工具栏中单击“”按钮。弹出“新建”对话框，选择“零件”类型，输入名称“9-5”，取消勾选“使用默认模板”的选项，如图9-47所示。

图9-47 新建文件

单击“确定”按钮后，系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，单击“确定”按钮进入建模环境，如图9-48所示。

图9-48 “新文件选项”对话框

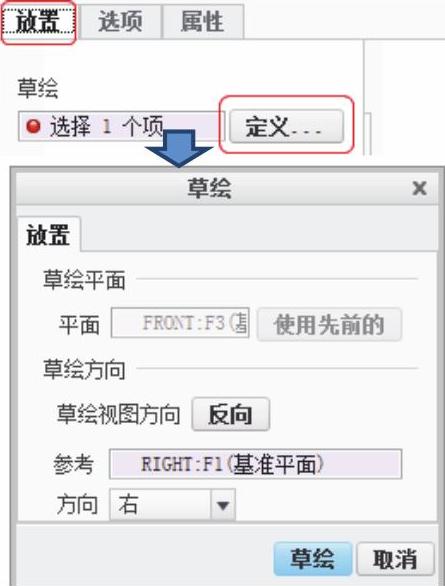

（3）旋转。在“模型”选项卡中的“形状”区域中单击“”按钮，系统弹出“旋转”操控面板，单击“放置”→“定义”，弹出“草绘”对话框，选取FRONT基准平面，如图9-49所示。

图9-49 “草绘”设置

单击“草绘”按钮进入草绘环境，在“草绘”区域中单击“”和“”按钮绘制旋转截面，如图9-50所示。

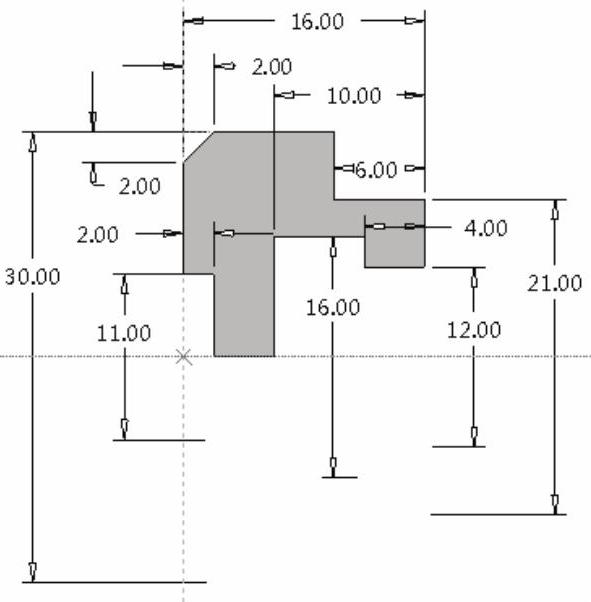

图9-50 旋转截面

单击“”按钮完成旋转命令，如图9-51所示。

图9-51 旋转体

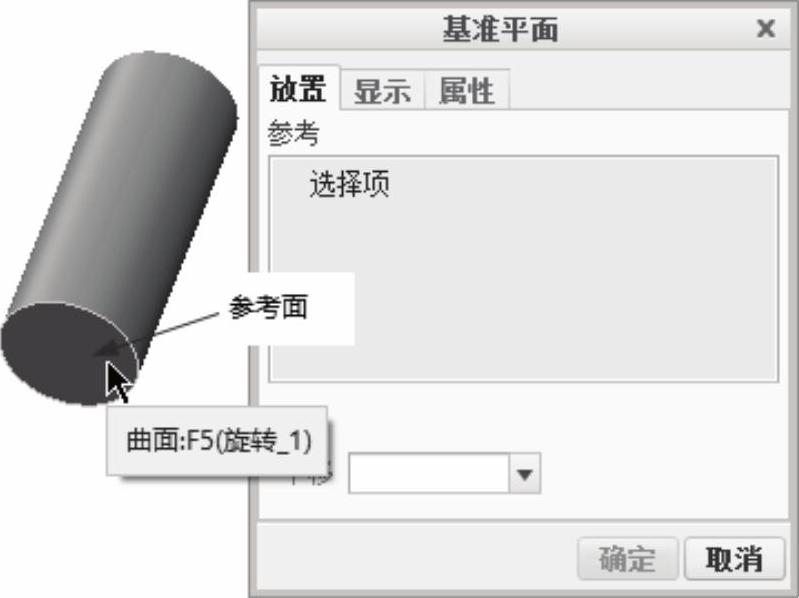

（4）添加基准平面。在“模型”选项卡中的“基准”区域中单击“平面”按钮，系统弹出“基准平面”对话框，选择一端面作为参考面，如图9-52所示。

图9-52 “基准平面”对话框

选择“偏移”方式，输入偏移值10.00，单击“确定”按钮绘制基准面，如图9-53所示。

图9-53 基准平面

（5）拉伸去除材料。在“模型”选项卡中的“形状”区域中单击“拉伸”按钮，系统弹出操控面板，单击“放置”选项卡→“草绘定义”，弹出对话框，选择DTM1面作为草绘平面，单击“”按钮选择草绘参考，单击“”和“”按钮绘制草图，如图9-54所示。

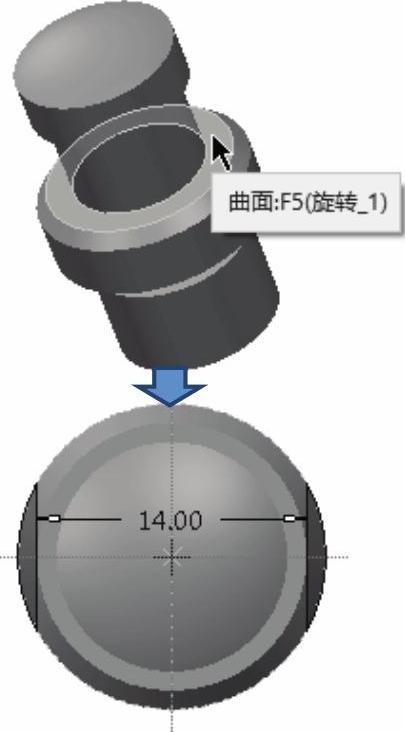

图9-54 拉伸截面

单击“”按钮返回操控面板，选择“以指定深度值拉伸”，“去除材料”方式，单击“”按钮完成命令，如图9-55所示。

图9-55 拉伸去除材料

（6）添加孔。在“模型”选项卡中的“工程”区域中单击“”按钮，系统弹出“孔”操控面板，单击“放置”选项卡，在绘图区选择滑杆的中心轴和端面，如图9-56所示。

图9-56 放置参考

在操控面板上选择“标准孔”，在操控面板选择ISO标准，螺孔大小选择M12×1，“深度”文本框中输入14.00，单击“形状”选项卡，设置钻孔的深度值为11.00，孔头的角度为118°，如图9-57所示。

图9-57 设置孔参数

单击“”按钮完成孔命令，滑杆效果图如图9-58所示。

图9-58 滑杆效果图

（7）添加倒角。在“模型”选项卡中的“工程”区域中单击“”按钮，系统弹出“边倒角”操控面板，在绘图区选取需要边倒角的边，设置倒角半径为2.00，单击“”按钮完成边倒角命令，如图9-59所示。

图9-59 倒角

6.底座

本节以创建图9-60所示底座模型为例子来讲解零件的绘制方法和装配技巧。

图9-60 底座模型

思路·点拨

图9-60所示的模型主要由拉伸、旋转、孔、倒角等特征构成，绘制过程如下：第一步创建拉伸，第二步创建旋转，第三步添加孔，第四步添加倒圆角和倒角。绘制流程如图9-61所示。

图9-61 绘制流程

【光盘文件】

结果文件——参见附带光盘中的“End\ch9\9-1\9-6.prt”文件。

动画演示——参见附带光盘中的“AVl\ch9\9-1\9-6.avi”文件。

【操作步骤】

(1)设置工作目录。单击“主页”一“选择工作目录”，系统弹出“选择工作目录”对话框，选择“G:\End\ch9\9-1”，单击“确定”按钮即可，如图9-62所示。

图9-62 设置工作目录

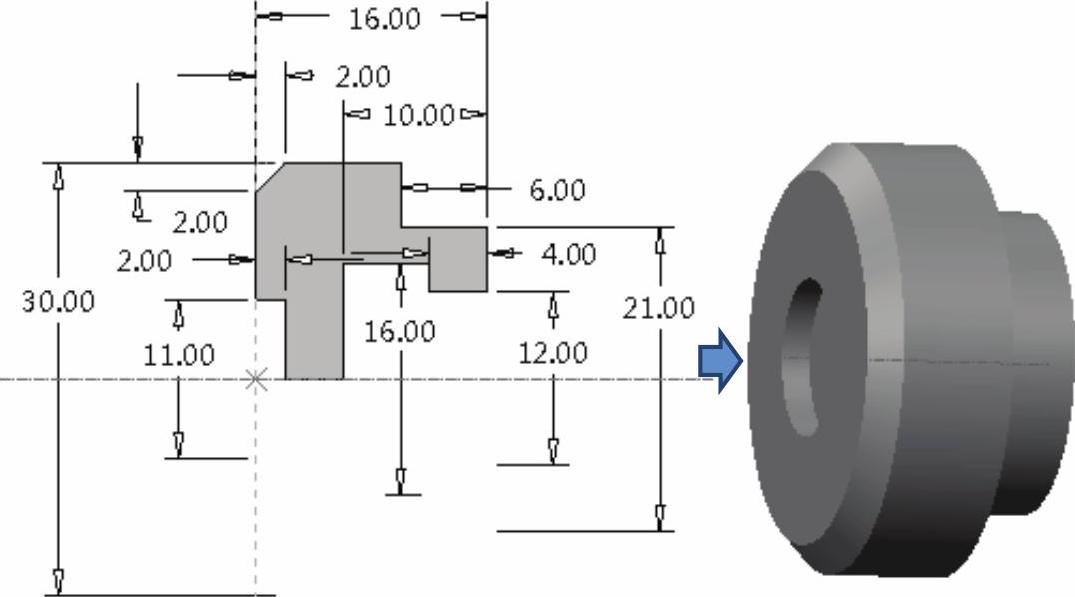

（2）新建文件。单击菜单栏“文件”→“新建”,或者在快速访问工具栏中单击“”按钮。弹出“新建”对话框，选择“零件”类型，输入名称“9-6”，取消勾选“使用默认模板”的选项，如图9-63所示。

图9-63 新建文件

单击“确定”按钮后，系统弹出“新文件选项”对话框，选择“mmns_partsolid”模板，单击“确定”按钮进入建模环境，如图9-64所示。

图9-64 “新文件选项”对话框

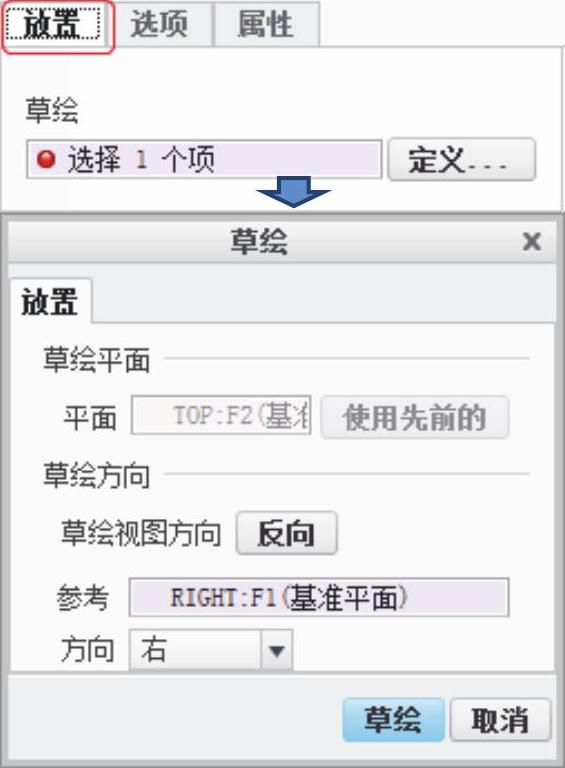

（3）拉伸底座。在“模型”选项卡中的“形状”区域中单击“”按钮，系统弹出操控面板，单击“放置”→“定义”，弹出“草绘”对话框，选取TOP基准平面，如图9-65所示。

图9-65 “草绘”对话框

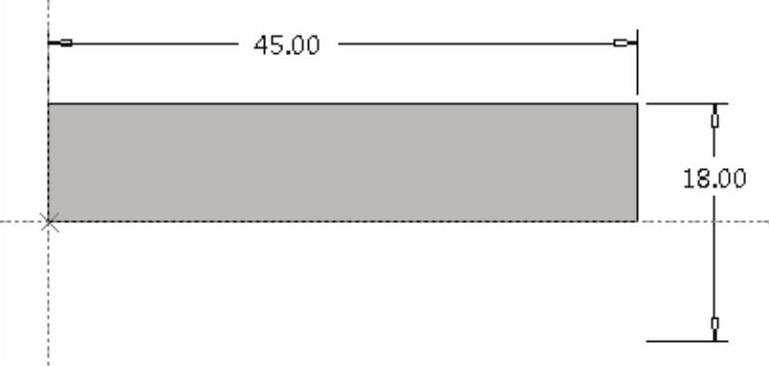

单击“草绘”进入草绘环境，在“草绘”区域中单击“”和“”按钮绘制拉伸草图，如图9-66所示。

图9-66 拉伸草图

在操控面板上的“深度”文本框中输入18.00，单击“”按钮完成拉伸命令，如图9-67所示。

图9-67 拉伸底座

（4）拉伸圆体。在“模型”选项卡中的“形状”区域中单击“”按钮，系统弹出操控面板，单击“放置”→“定义”，弹出“草绘”对话框，选取底座顶面，单击“草绘”按钮进入草绘环境，在“草绘”区域中单击“”按钮绘制拉伸草图，如图9-68所示。

图9-68 拉伸草图

在操控面板上的“深度”文本框中输入47.00，单击“”按钮完成拉伸命令，如图9-69所示。

图9-69 拉伸圆体

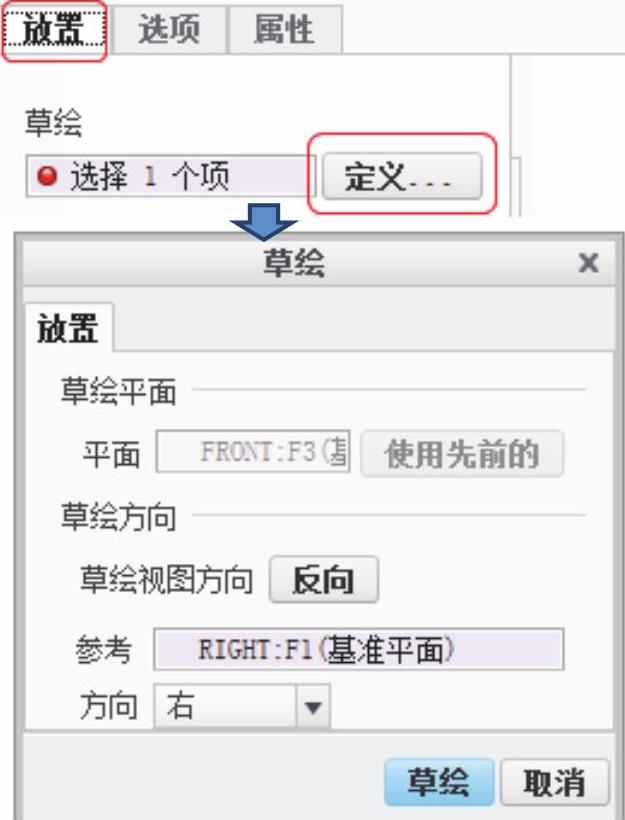

（5）旋转。在“模型”选项卡中的“形状”区域中单击“”按钮，系统弹出“旋转”操控面板，单击“放置”→“定义”，弹出“草绘”对话框，选取FRONT基准平面，如图9-70所示。

图9-70 “草绘”设置

单击“草绘”进入草绘环境，在“草绘”区域中单击“”和“”按钮绘制旋转截面，如图9-71所示。

图9-71 旋转截面

选择“去除材料”方式，单击“”按钮完成旋转命令，如图9-72所示。

图9-72 旋转去除材料

同理，选取FRONT基准平面，在“草绘”区域中单击“”和“”按钮绘制旋转截面2，如图9-73所示。

图9-73 旋转截面2

选择“去除材料”方式，单击“”按钮完成旋转命令，如图9-74所示。

图9-74 旋转去除材料2

(6)添加孔。在“模型”选项卡的“工程”区域中单击“”按钮，系统弹出“孔”操控面板，单击“放置”，在绘图区选择RIGHT面，偏移参考选择圆体的轴和圆体的顶面，参数设置如图9-75所示。

图9-75 放置参考

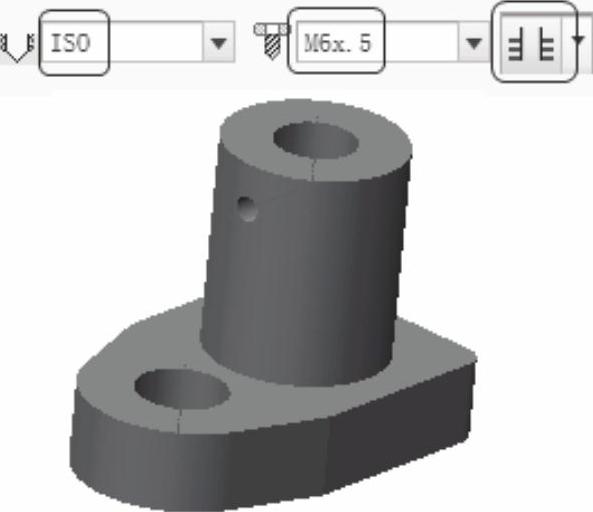

在操控面板上选择“标准孔”，在操控面板选择ISO标准，螺孔大小选择M6×5，选择“拉伸至与所有表面相交”方式，如图9-76所示。

图9-76 孔

（7）添加倒圆角。在“模型”选项卡中的“工程”区域中单击“”按钮，系统弹出“倒圆角”操控面板，在绘图区选取需要倒圆角的边，圆角半径输入3.00，单击“”按钮完成倒圆角命令，如图9-77所示。

图9-77 倒圆角

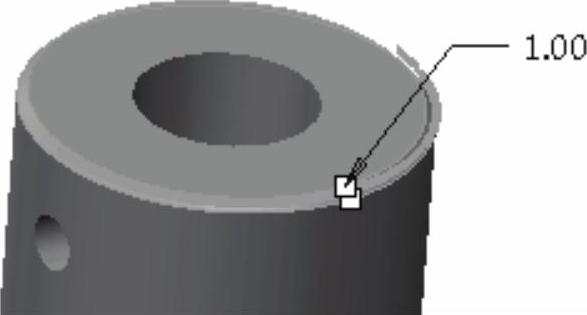

（8）添加倒角。在“模型”选项卡中的“工程”区域中单击“”按钮，系统弹出“边倒角”操控面板，在绘图区选取需要边倒角的边，设置倒角半径为1.00，如图9-78所示，单击“”按钮完成边倒角命令，底座效果图如图9-79所示。

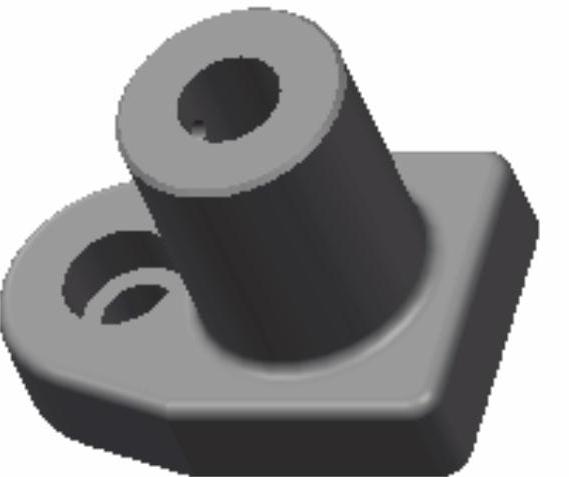

图9-78 倒角

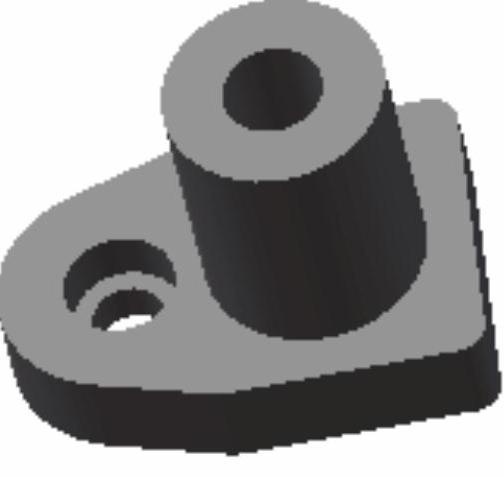

图9-79 底座效果图
