Creo3.0阵列实体特征-入门到精通

(1)定义

阵列实体指一次性创建多个与现有的特征相同的副本。Creo中阵列方式有尺寸阵列、方向阵列和环形阵列三种。

(2)创建阵列实体特征过程

1)尺寸阵列。打开一个已生成的模型文件,选取需要阵列的特征或在模型树中选取特征,然后在“模型”选项卡中的“编辑”区域中单击“978-7-111-48835-4-Chapter03-351.jpg按钮,系统弹出如图3-143所示的操控面板。

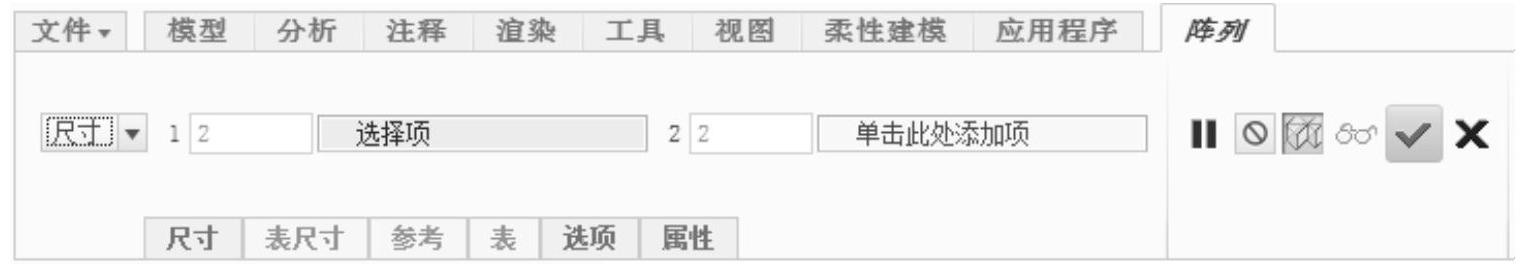

图3-143 尺寸阵列操控面板

单击操控面板的“尺寸”选项卡,在“方向1”选尺寸10,在“增量”处输入10.00,在操控面板的“方向1个数”文本框中输入4,如图3-144所示。


图3-144 阵列方向1

单击操控面板的“尺寸”选项卡,在“方向2”选尺寸10,在“增量”处输入10.00,在操控面板的“方向2个数”文本框中输入5,如图3-145所示。

单击操控面板上的“978-7-111-48835-4-Chapter03-354.jpg”按钮,即可完成阵列特征的创建,如图3-146所示。

2)方向阵列。打开一个已生成的模型文件,选取需要阵列的特征或在模型树中选取特征,然后在“模型”选项卡中的“编辑”区域中单击“978-7-111-48835-4-Chapter03-355.jpg”按钮,选择“方向”阵列,系统弹出如图3-147所示的操控面板。

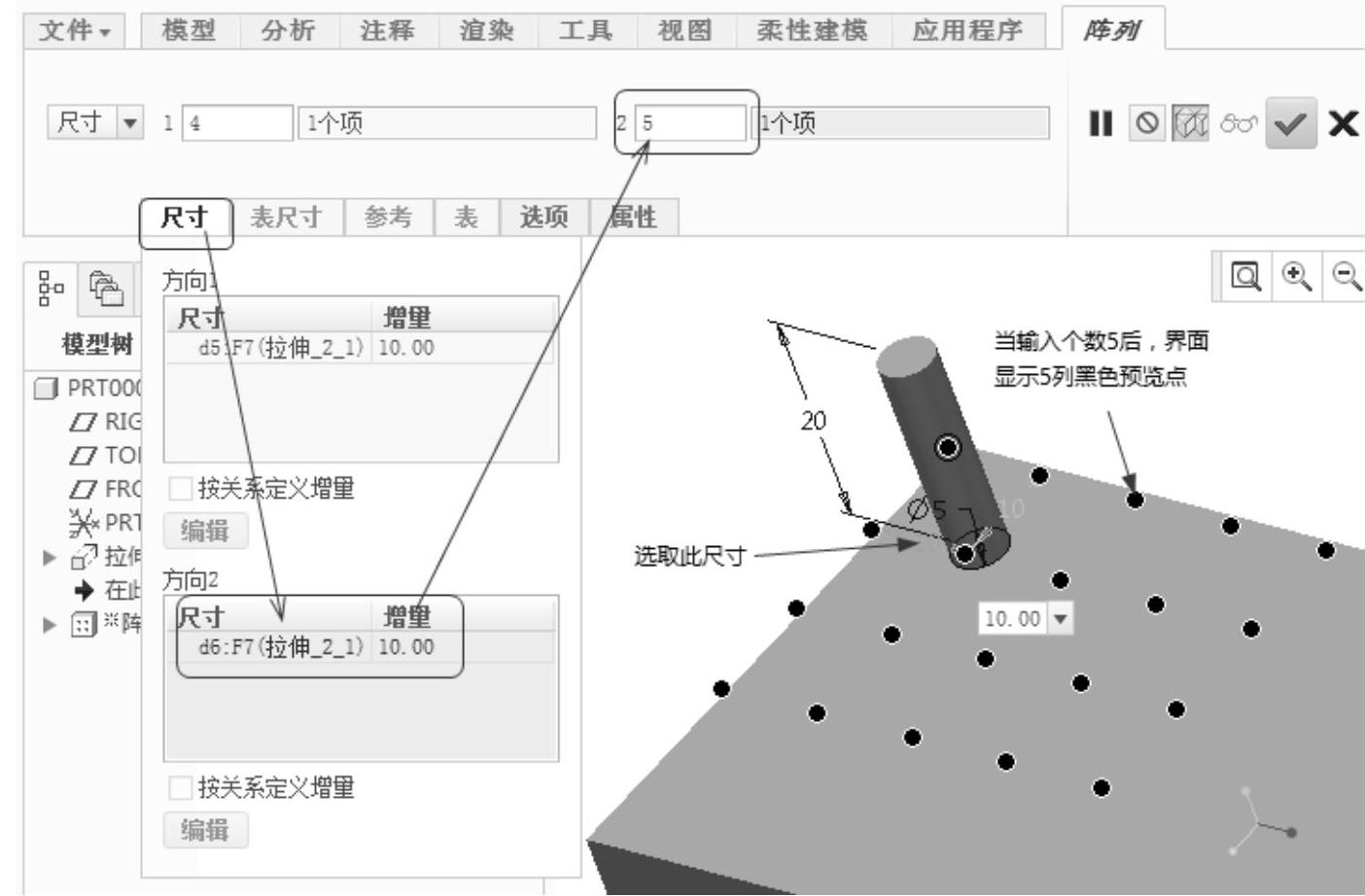

图3-145 阵列方向2

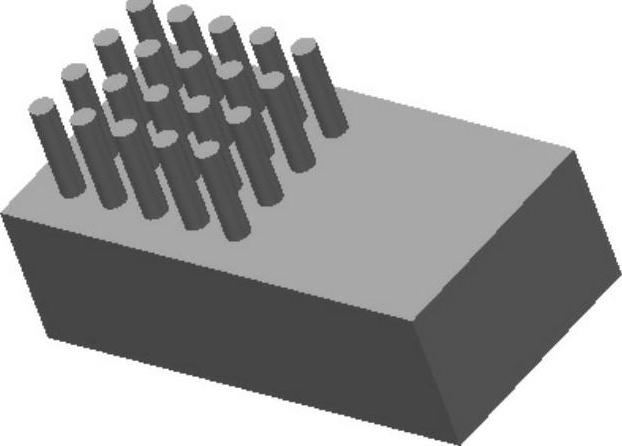

图3-146 完成阵列特征的创建


图3-147 方向阵列操控面板

在操控面板单击“方向1”收集器,然后工作界面选取1条边,个数输入4,距离文本框输入10.00;在操控面板单击“方向2”收集器,然后工作界面选取1条边,个数输入5,距离文本框输入20.00,如图3-148所示。


图3-148 方向阵列操作

单击操控面板上的“978-7-111-48835-4-Chapter03-360.jpg”按钮,即可完成阵列特征的创建,如图3-149所示。


图3-149 完成阵列特征的创建

3)环形阵列。打开一个已生成的模型文件,选取需要阵列的特征或在模型树中选取特征,然后在“模型”选项卡中的“编辑”区域中单击“978-7-111-48835-4-Chapter03-362.jpg”按钮,选择“轴”阵列,系统弹出如图3-150所示的操控面板。

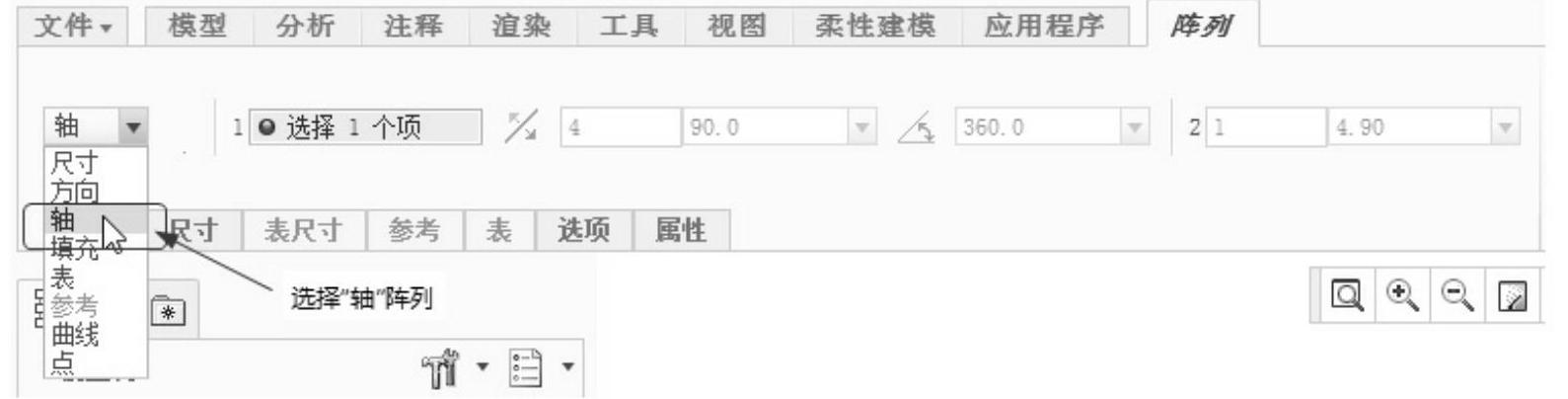

图3-150 环形阵列操控面板

在操控面板上单击“轴”收集器,在工作界面选取中心轴,个数输入5,角度文本框输入72.0,如图3-151所示。

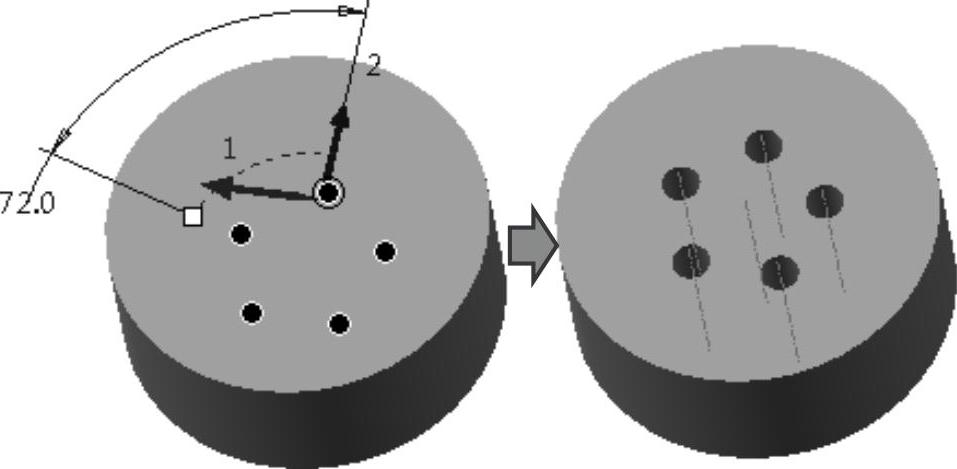

图3-151 轴阵列操作

单击操控面板上的“978-7-111-48835-4-Chapter03-365.jpg”按钮,即可完成阵列特征的创建,如图3-152所示。


图3-152 完成阵列特征的创建
