（1）定义

孔特征是在模型中绕轴线旋转切削的方法获得的，可分为直孔、草绘孔、标准孔三种类型。

（2）创建孔特征的过程

1）直孔。打开一个已生成的模型文件，在“模型”选项卡的“工程”区域中单击“”按钮，系统弹出如图3-58所示的操控面板。

图3-58 直孔操控面板

操控面板中的各按钮功能说明见表3-1。

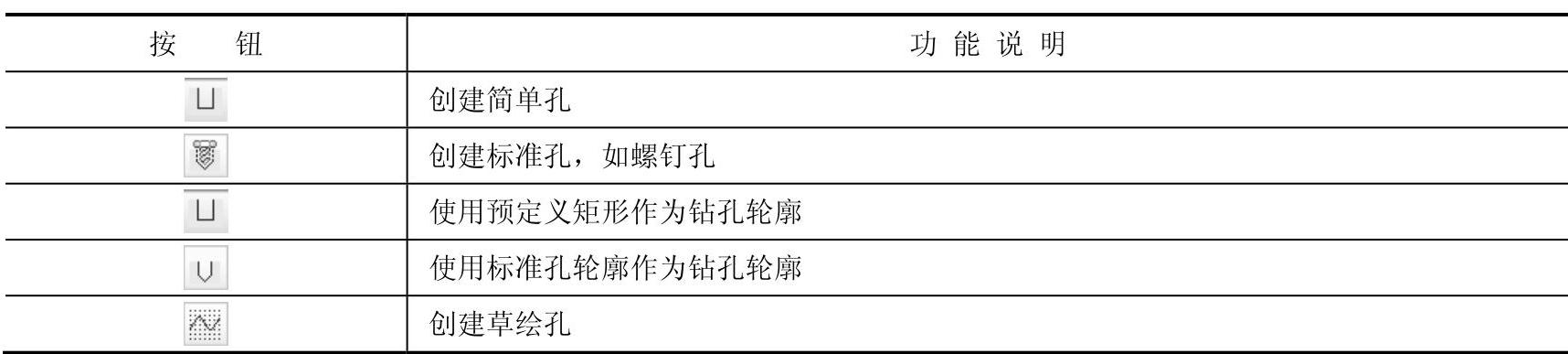

表3-1 操控板按钮功能说明

选择孔类型。此时创建的是直孔特征，系统已默认选择为“简单孔”。

定义孔的放置。孔的放置分为放置参考和偏移参考，前者指孔的放置端面，后者指孔在放置端面上的具体位置。单击菜单栏中的“放置”选项卡，在模型上选择放置面，同理选择偏移参考，如图3-59所示。

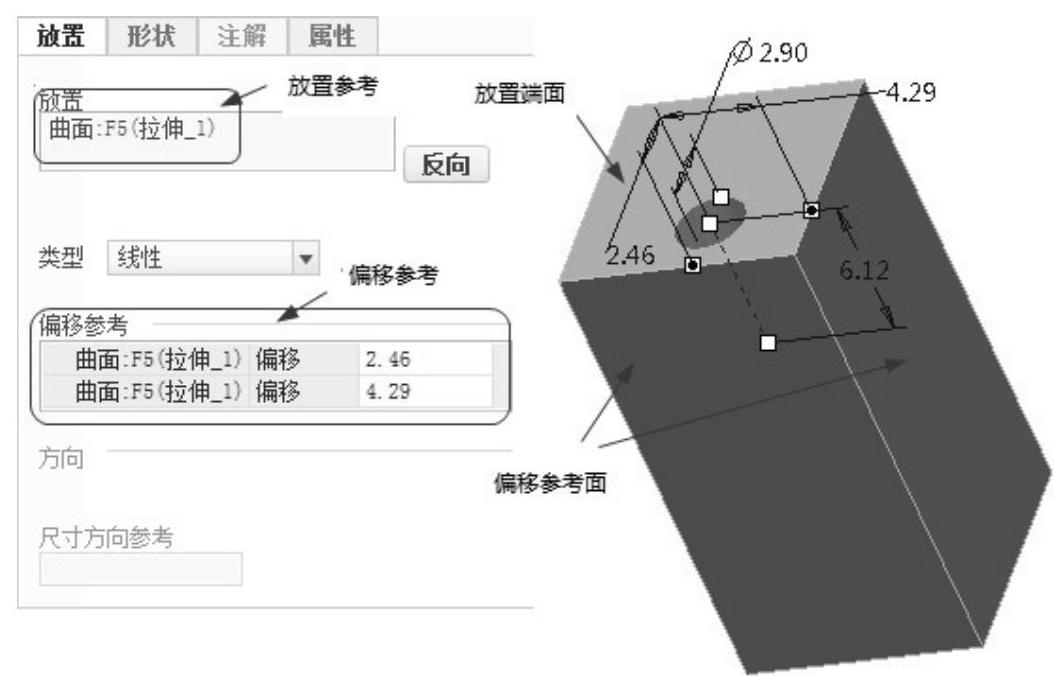

图3-59 孔的放置

定义孔的放置类型。如图3-60所示分为线性、径向、直径三种类型，功能说明如下：①线性：使用两个线性尺寸放置孔；②径向：使用一个线性尺寸和一个角度放置孔，需选择中心轴和角度参考面；③直径：使用一个线性尺寸和一个角度放置孔，需选择中心轴和角度参考面。此处选择线性类型。

定义孔的尺寸和深度。在偏移参考中分别输入3.00、4.00，在操控面板上输入直径5.00；在深度类型中选择“”（穿透），用户也可在模型上直接拖动控制柄或双击尺寸来修改尺寸。最后单击“”按钮，即可完成直孔特征的创建，如图3-61所示。

单击操控面板中的“”下拉菜单即可显示各种“深度”，功能说明见表3-2。

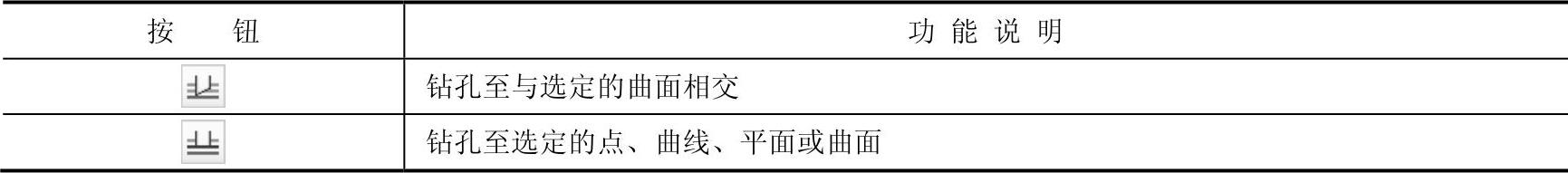

表3-2 “深度”类型功能说明

（续）

图3-60 放置类型

(www.daowen.com)

图3-61 完成直孔特征的创建

2）草绘孔。打开一个已生成的模型文件，在“模型”选项卡的“工程”区域中单击“”按钮，在系统弹出的操控面板上单击“”按钮，再单击“激活草绘器以创建截面”按钮，进入草绘环境，绘制草图，如图3-62所示。最后单击“”按钮，即可完成草图的绘制。

定义孔的放置。单击菜单栏中的“放置”选项卡，在模型上选择放置面，同理选择偏移参考，输入偏移值3.00、4.00，如图3-63所示。

完成草绘孔的创建。单击操控板上的“”按钮，即可完成草绘孔特征的创建，如图3-64所示。

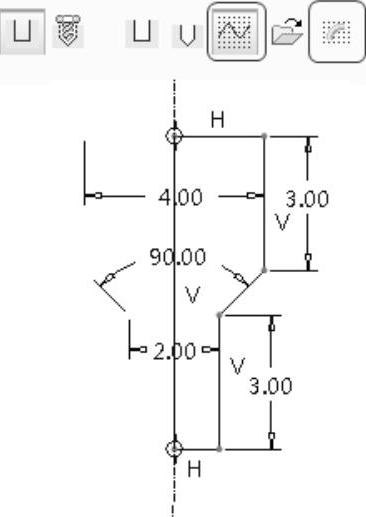

图3-62 草绘截面

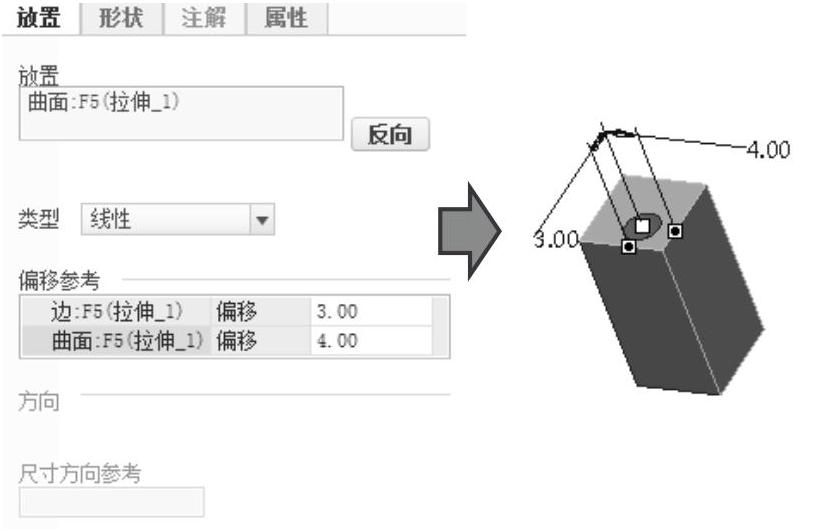

图3-63 定义孔的放置

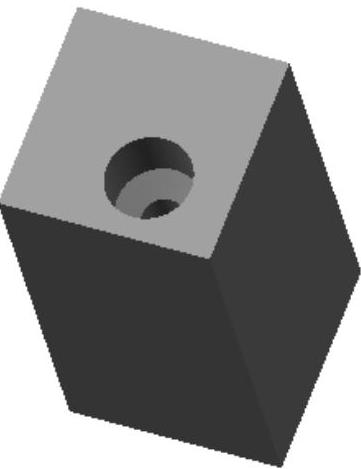

图3-64 完成草绘孔特征的创建

3）标准孔。打开一个已生成的模型文件，在“模型”选项卡的“工程”区域中单击“”按钮，在系统弹出的操控面板上单击“”按钮，如图3-65所示。关于螺纹标准系列，系统默认选择ISO系列。

图3-65 操控面板

定义孔的放置。单击菜单栏中的“放置”选项卡，在模型上选择放置面，同理选择偏移参考，输入偏移值3.00、4.00，如图3-66所示。

图3-66 定义孔的放置

在操控面板上选择ISO标准，螺孔大小选择“”，单击操控面板上的“形状”选项卡，设置钻孔的深度和孔头的角度，如图3-67所示。

图3-67 设置钻孔的深度和孔头的角度

完成标准孔的创建。单击操控面板上的“”按钮，即可完成标准孔特征的创建，如图3-68所示。

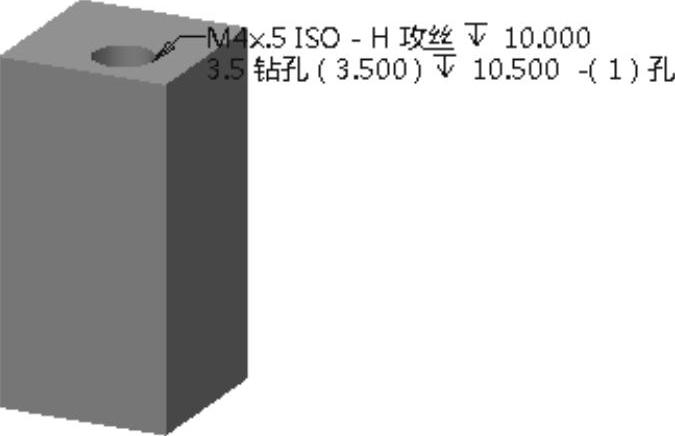

图3-68 完成标准孔特征的创建
