（1）定义

拉伸特征是由草绘截面沿一定方向和深度生长而成的三维实体特征，可用于创建具有等截面的零件。

（2）创建拉伸特征过程

1）进入工作环境。单击“文件”→“新建”，按照如图3-38所示的步骤新建文件。

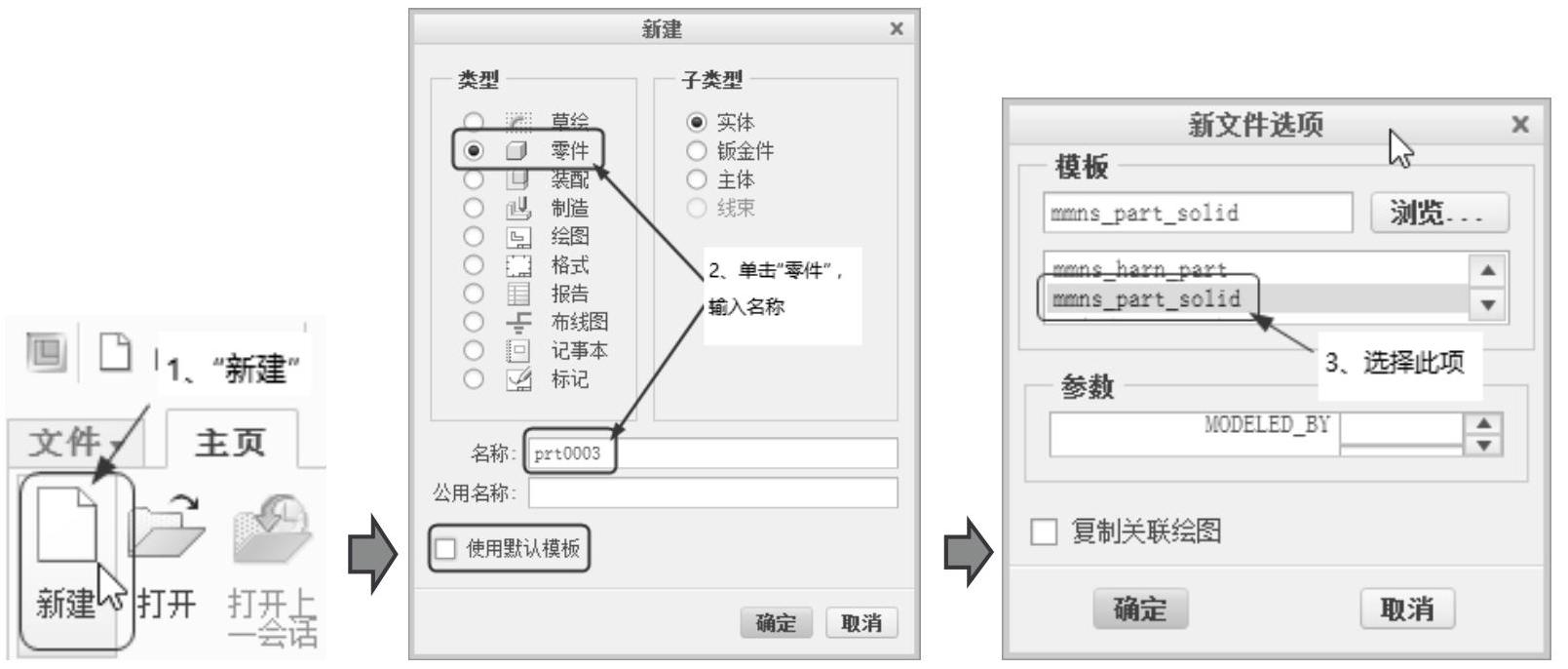

图3-38 新建文件

2）在“模型”选项卡的“形状”区域中单击“”按钮，系统弹出如图3-39所示的操控面板。单击“放置”选项卡中的“定义”按钮，弹出“草绘”对话框，如图3-40所示，此时系统提示选取一个平面以定义草绘平面，在工作界面移动鼠标指针，选取FRONT基准平面，参考平面和草绘方向采用系统默认，单击“草绘”按钮即可。

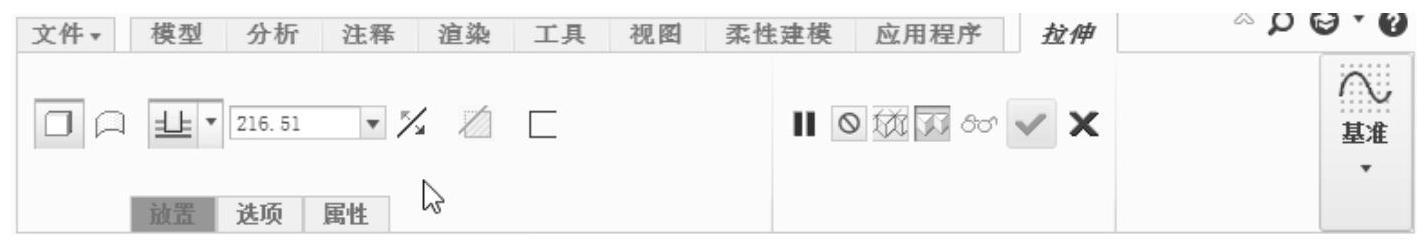

图3-39 操控面板

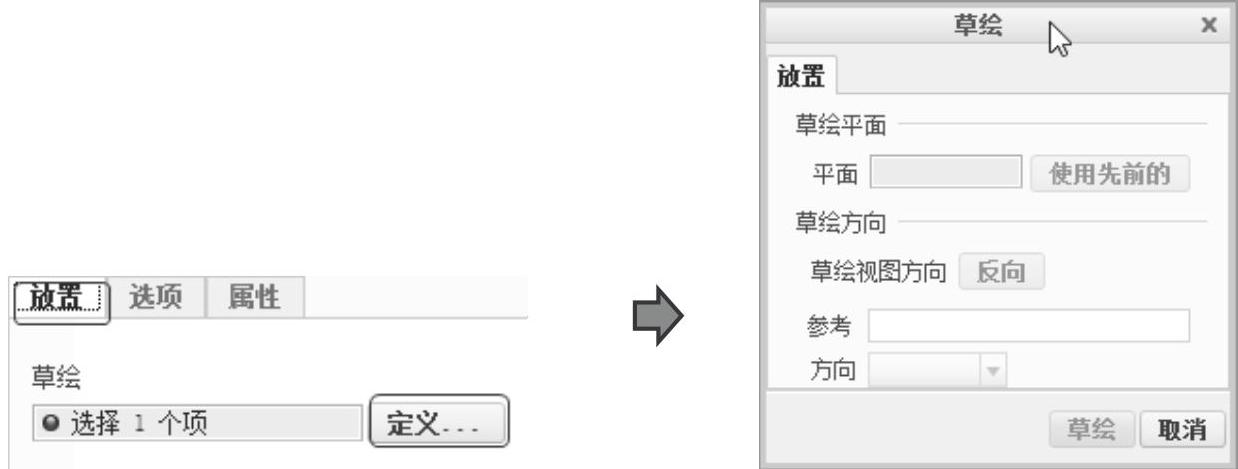

图3-40 “放置”选项卡和“草绘”对话框

3)进入草绘环境，单击菜单栏中的“”按钮，使草绘平面与屏幕平行以便于草绘操作。单击“”图标，绘制图形，并添加尺寸标注和约束，如图3-41所示。单击“”按钮，完成截面的创建。

4）此时系统返回如图3-39所示的操控面板，系统默认“”，输入深度“20.00”，可单击“”按钮预览生成的特征，如无需修改，单击“”按钮即可完成特征的创建，如图3-42所示。

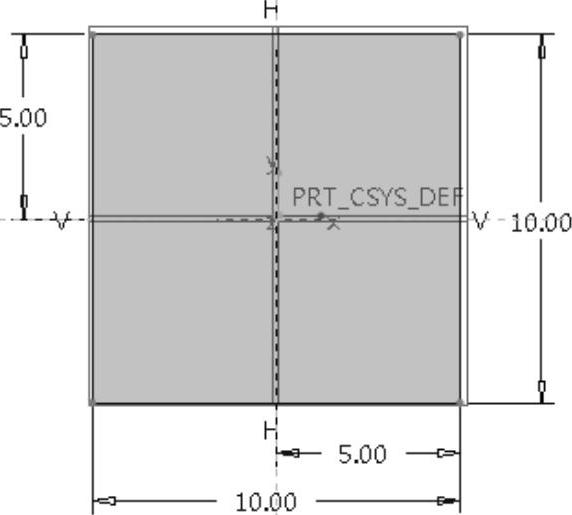

图3-41 草绘截面(www.daowen.com)

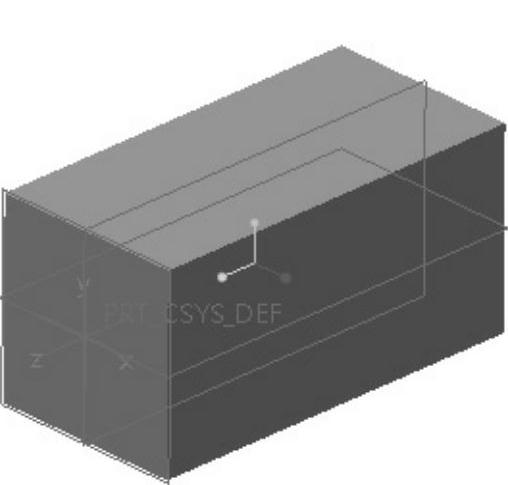

图3-42 拉伸特征

5）在“模型”选项卡中的“形状”区域中单击“”按钮，在操控面板中单击“放置”选项卡中的“定义”按钮，弹出“草绘”对话框，在工作界面移动鼠标，选取图3-42所示模型的前端面为基准平面，参考平面和草绘方向采用系统默认，如图3-43所示，单击“草绘”按钮即可。

6）进入草绘环境，单击菜单栏中的“”按钮，使草绘平面与屏幕平行以便于草绘操作。单击“”按钮，绘制图形并添加尺寸标注，如图3-44所示。单击“”按钮，完成截面的创建。

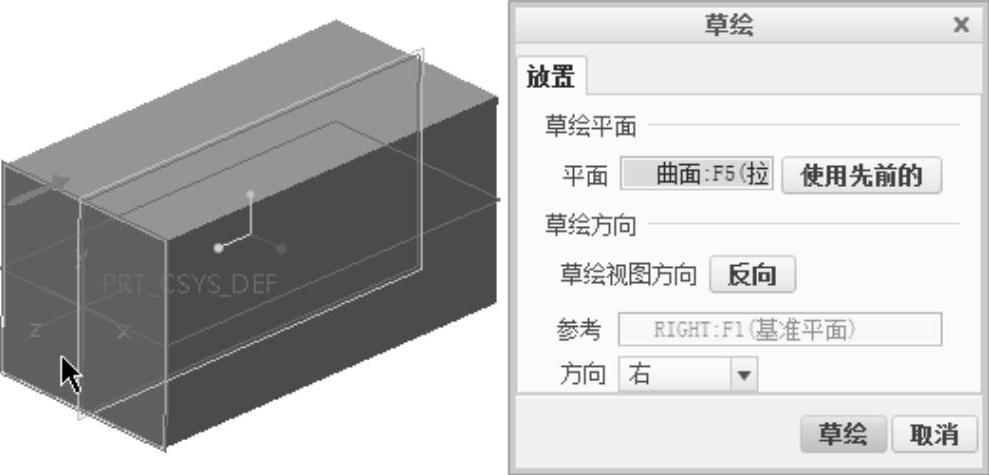

图3-43 选取基准平面

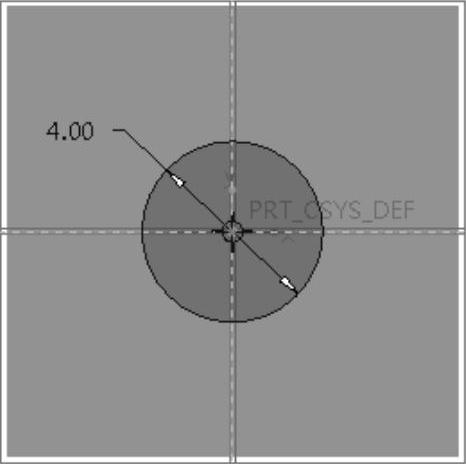

图3-44 草绘截面

7）此时系统返回如图3-39所示的操控面板，单击“”按钮进入去除模式，系统默认“”，输入深度为“20.00”，可单击“”按钮预览生成的特征，如无需修改，只要单击“”按钮即可完成特征的创建，如图3-45所示。

用户也可采取如图3-46所示的方法进行去除材料，可去除材料拉伸至底部。

图3-45 去除材料拉伸特征

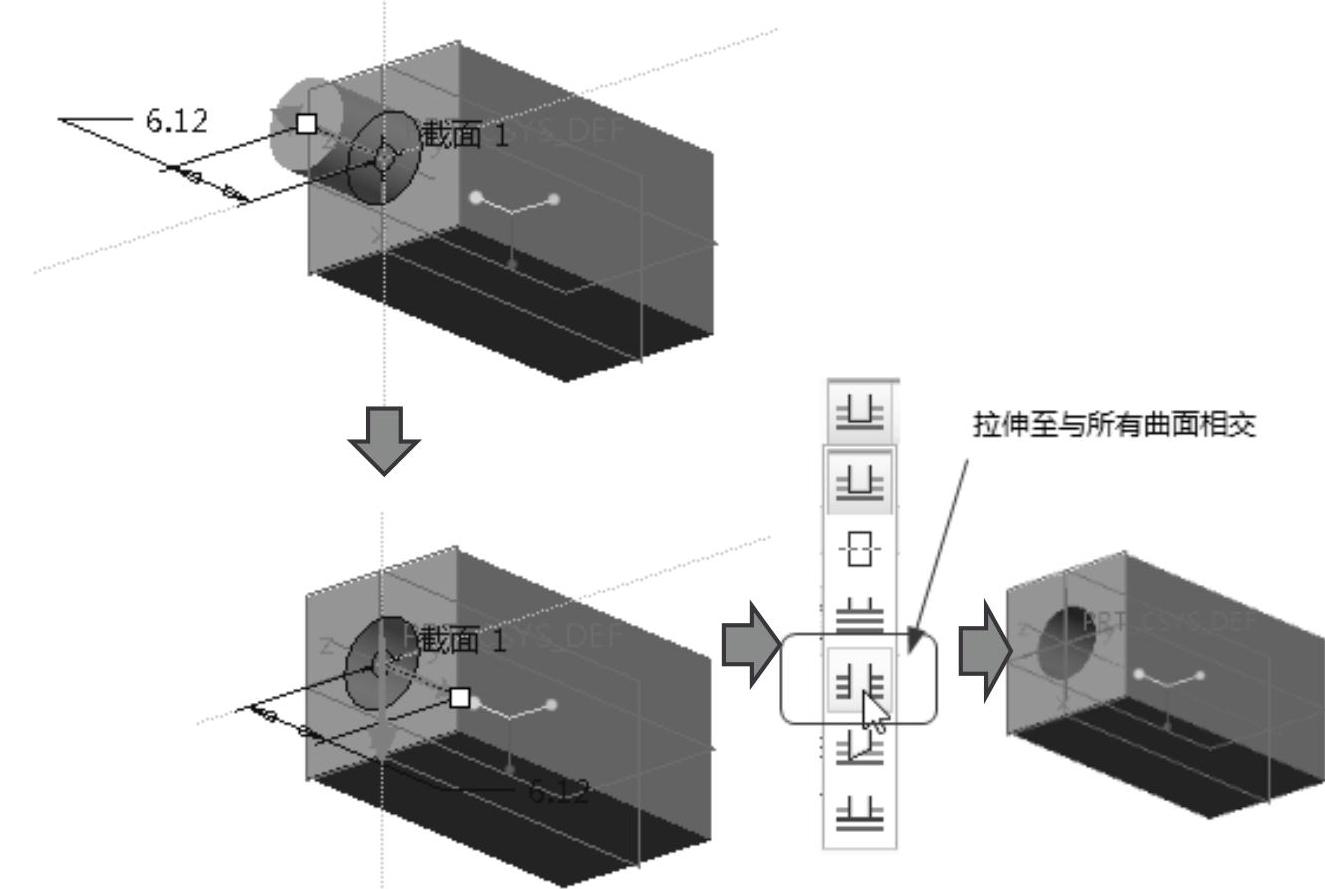

图3-46 去除材料的另一种方法
