本节以图2-152所示的箱体草图作为例子来讲解绘制二维草图的方法。

思路·点拨

图2-152所示的箱体草图主要由直线、圆角、圆等构成，绘制过程如下：第一步绘制中心线，第二步绘制外轮廓，第三步绘制圆角，第四步添加几何约束和编辑几何尺寸。绘制流程如图2-153所示。

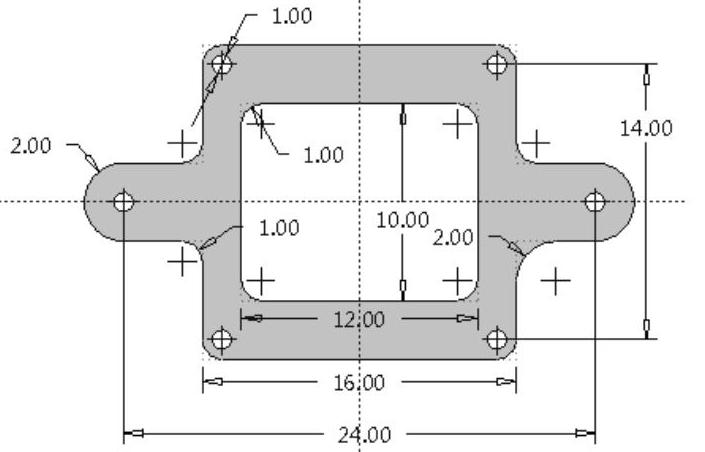

图2-152 箱体草图

图2-153 绘制流程

【光盘文件】

结果文件——参见附带光盘中的“End\ch2\2-8.sec”文件。

动画演示——参见附带光盘中的“AVI\ch2\2-8.avi”文件。

【操作步骤】

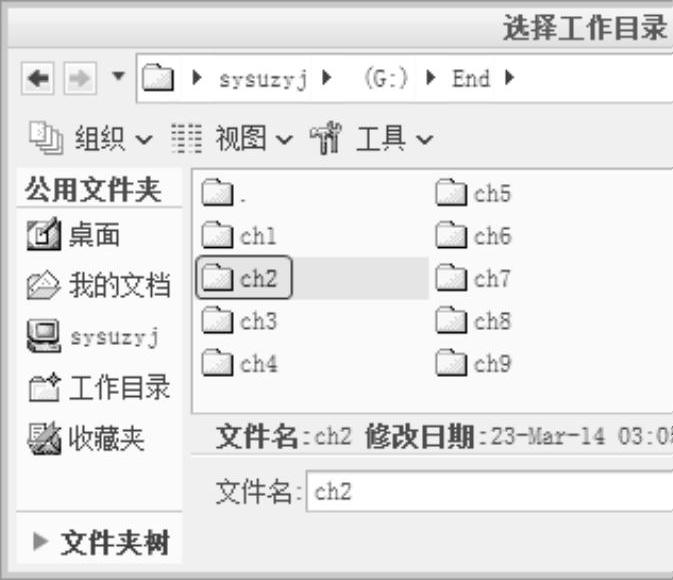

（1）设置工作目录。单击“主页”→“选择工作目录”，系统弹出“选择工作目录”对话框，选择“G:\End\ch2”，单击“确定”按钮即可，如图2-154所示。

图2-154 工作目录

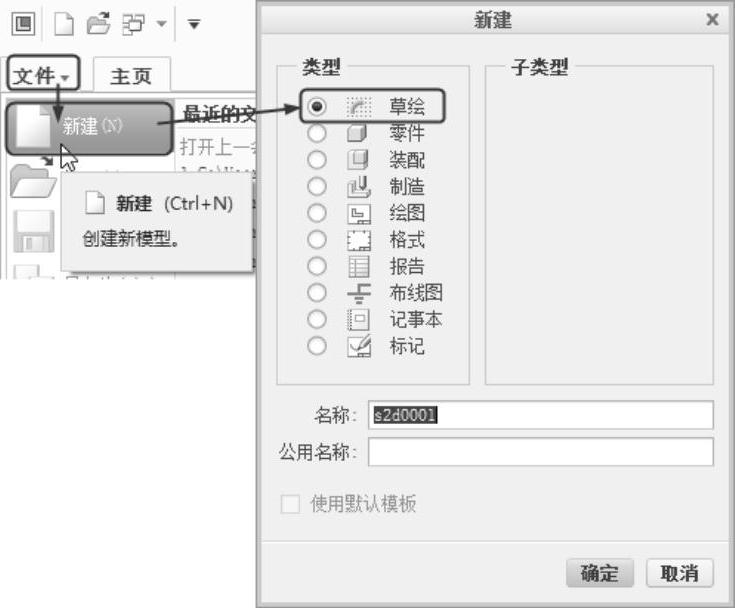

（2）单击菜单栏中的“文件”→“新建”，或者在快速访问工具栏中单击“”图标。弹出新建窗口，选择“草绘”类型，单击“确定”按钮进入草绘环境，如图2-155所示。

图2-155 新建文件

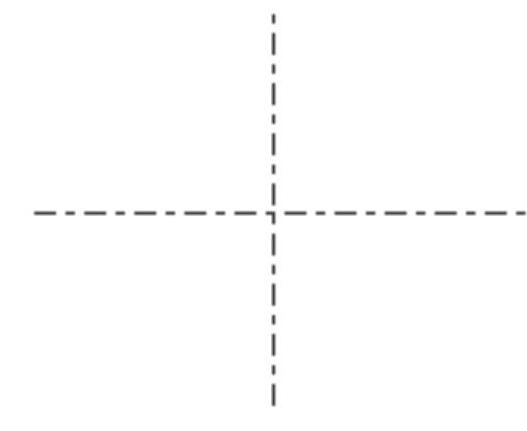

（3）单击菜单栏中的“”按钮，在工作界面绘制水平中心线和竖直中心线，如图2-156所示。

图2-156 绘制水平和竖直中心线

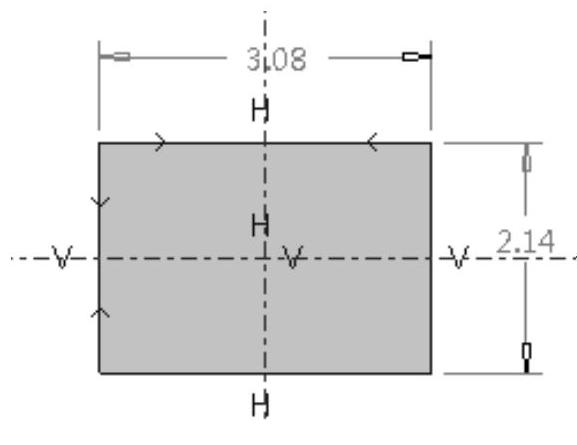

（4）绘制小矩形。单击菜单栏中的“”按钮，系统自动约束矩形分别关于竖直和水平中心线对称，出现对称箭头，如图2-157所示。

图2-157 绘制小矩形

（5）绘制大矩形。单击菜单栏中的“”按钮，系统自动约束矩形分别关于竖直和水平中心线对称且平行于小矩形，出现对称箭头，如图2-158所示。

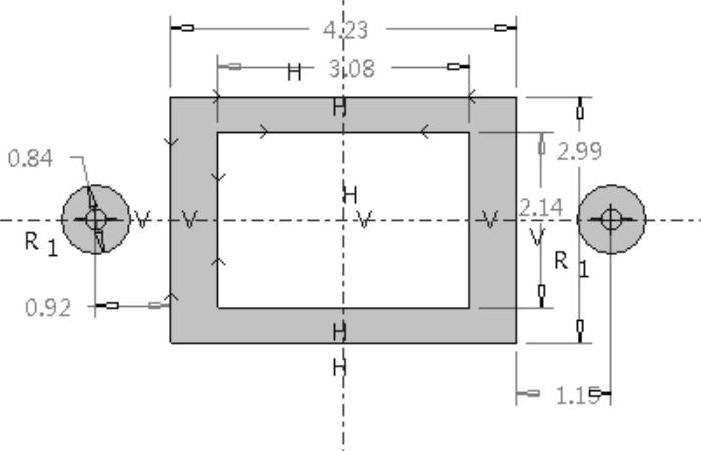

（6）绘制耳部。单击菜单栏中的“”按钮，在水平中心线的大矩形外面绘制两个圆，系统自动约束为等径，如图2-159所示。

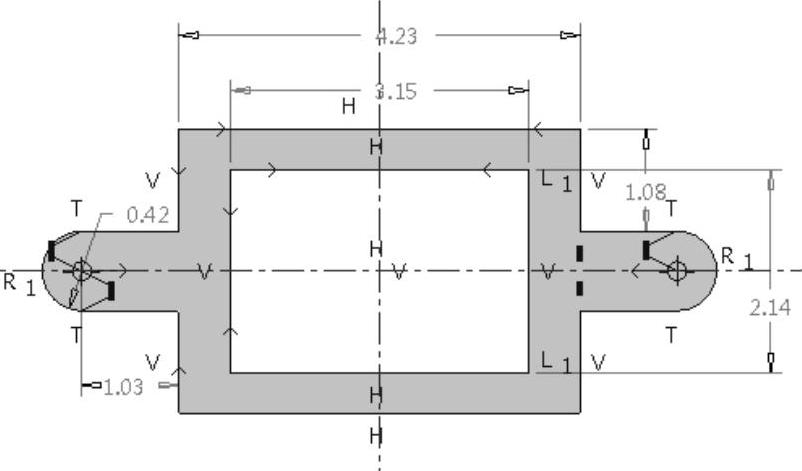

单击菜单栏中的“”按钮，在以上绘制的两个圆中绘制直线与大矩形相交，当鼠标移动到圆的顶点时，系统自动约束直线与圆相切，如图2-160所示。(www.daowen.com)

图2-158 绘制大矩形

图2-159 绘制耳部

图2-160 绘制交线

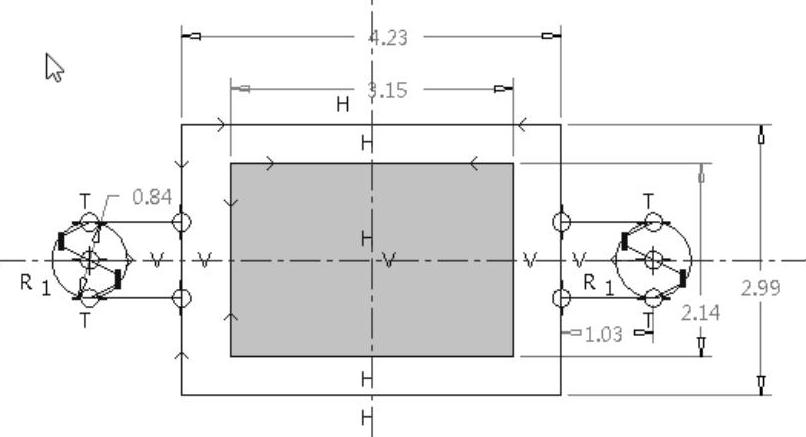

（7）添加对称约束。单击菜单栏中的“”按钮，依次选择竖直中心线和绘制的两个圆圆心使其关于竖直中心线对称，出现对称箭头；同理，使用“对称约束”使两个矩形都分别关于两个中心线对称，如图2-161所示。

（8）删除多余线条。单击菜单栏中的“”按钮，依次选择圆与大矩形之间的多余线条，即可删除这些多余的线条，如图2-162所示。

图2-161 添加对称约束

图2-162 删除多余线条

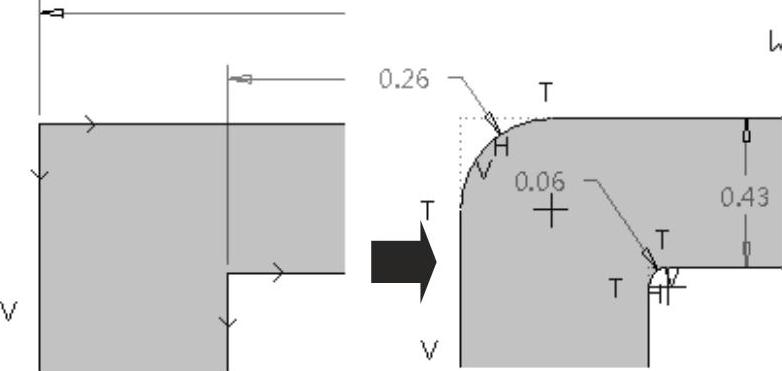

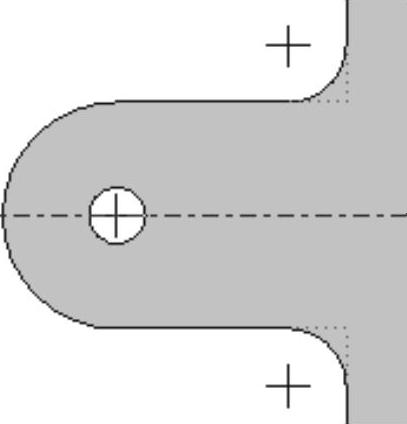

（9）添加圆角。单击菜单栏中的“”按钮，再单击直角的两边，即可绘制圆角，如图2-163所示。

图2-163 添加圆角

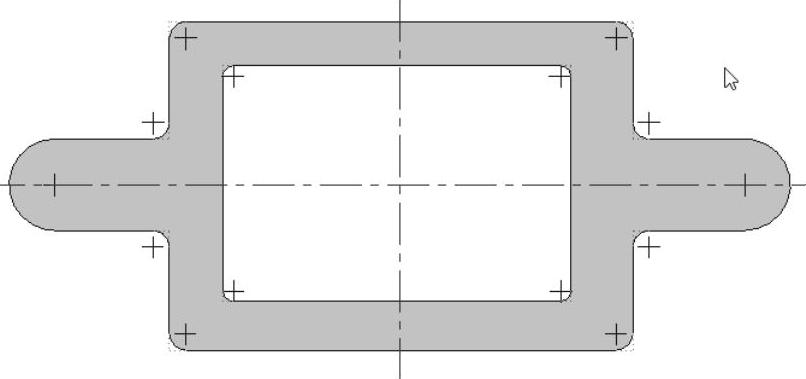

同理，对外轮廓和内轮廓的直角都添加圆角，同时单击菜单栏中的“”按钮，接着单击外轮廓和内轮廓所有圆角使所有外轮廓圆角相等，如图2-164所示。

（10）绘制小圆。单击菜单栏中的“”按钮，依次在外轮廓与内轮廓之间的圆心处绘制小圆，在竖直中心线上绘制也绘制两个小圆，系统约束所有小圆等径，如图2-165所示。

图2-164 添加相等约束

图2-165 绘制小圆

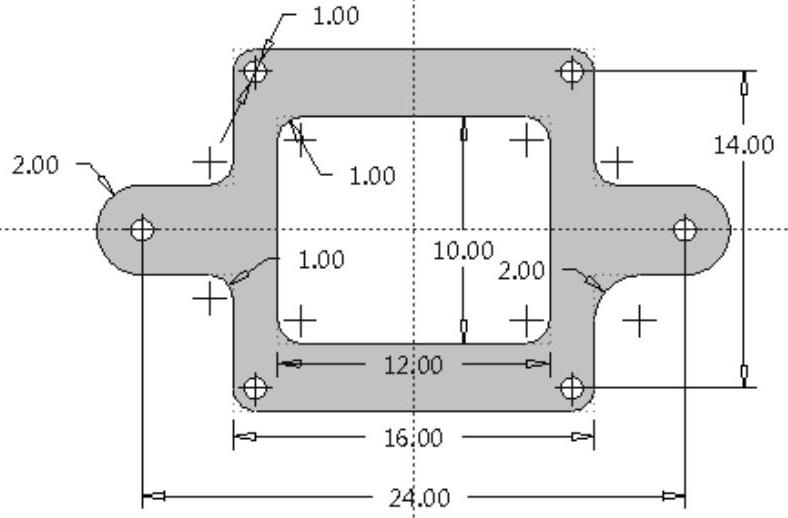

(11)添加几何尺寸。打开尺寸显示，单击菜单栏中的“法向”按钮，依次单击耳部两个圆心之间距离，单击鼠标中键输入24；依次单击矩形内部上下两个圆心之间距离，单击鼠标中键输入14；依次单击矩形内部左右两个圆心之间距离，单击鼠标中键输入16；双击内矩形的长和宽，分别输入15、10；双击耳部圆的半径，输入1；双击外、内轮廓圆角半径，输入1；双击矩形内部小圆直径，输入1，如图2-166所示。

图2-166 添加几何尺寸
