本节以图2-141所示的薄片草图作为例子来讲解绘制二维草图的方法。

思路·点拨

图2-141所示的薄片草图主要由直线、圆、圆弧等构成，绘制过程如下：第一步绘制中心线，第二步绘制同心圆，第三步完善外轮廓，第四步添加几何约束和编辑几何尺寸。绘制流程如图2-142所示。

图2-141 薄片草图

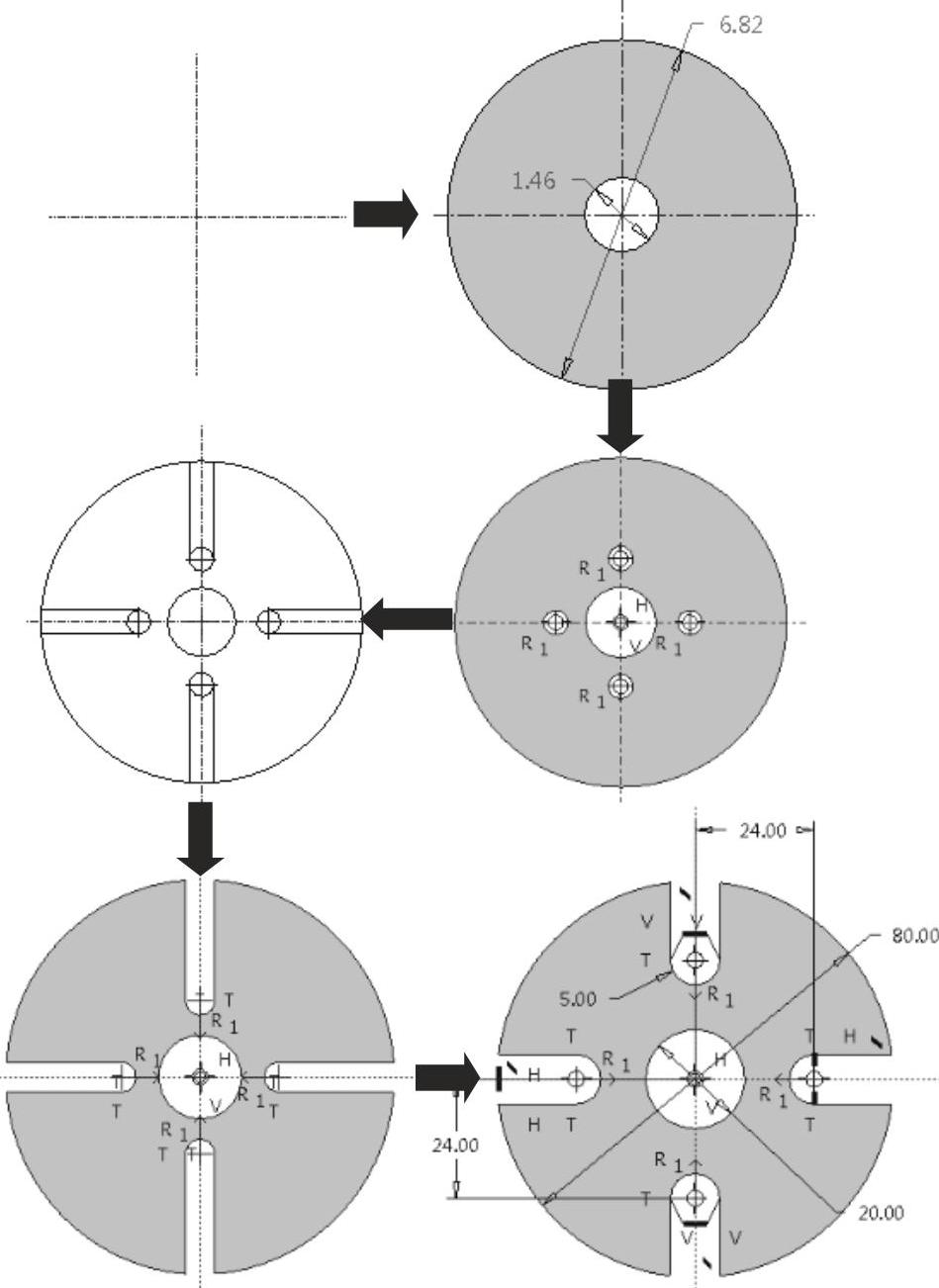

图2-142 绘制流程

【光盘文件】

结果文件——参见附带光盘中的“End\ch2\2-7.sec”文件。

动画演示——参见附带光盘中的“AVI\ch2\2-7.avi”文件。

【操作步骤】

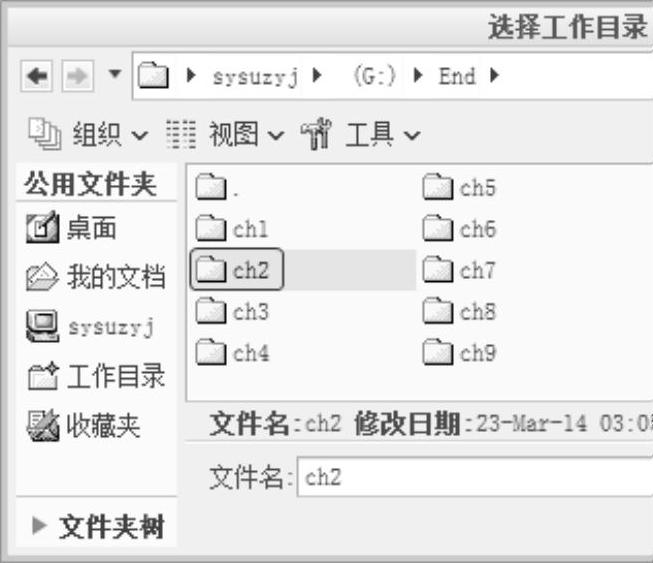

（1）设置工作目录。单击“主页”→“选择工作目录”，系统弹出“选择工作目录”对话框，选择“G:\End\ch2”，单击“确定”按钮即可，如图2-143所示。

图2-143 设置工作目录

（2）单击菜单栏“文件”→“新建”，或者在快速访问工具栏中单击“”按钮。弹出新建窗口，选择“草绘”类型，单击“确定”按钮进入草绘环境，如图2-144所示。

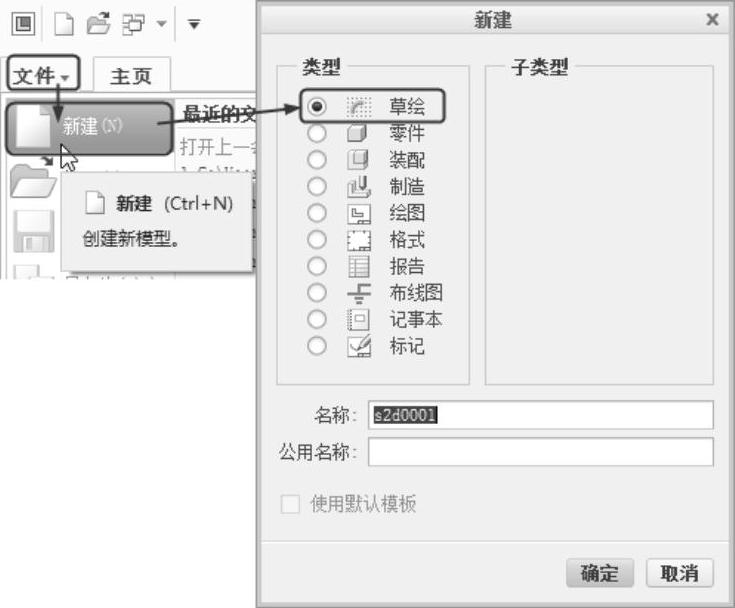

图2-144 新建文件

（3）单击菜单栏中的“”按钮，在工作界面绘制水平中心线和竖直中心线，如图2-145所示。

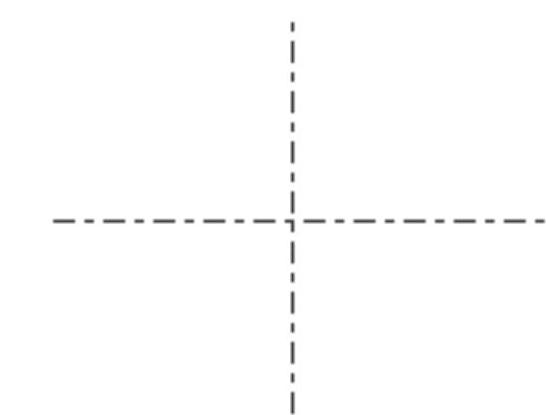

图2-145 绘制水平和竖直中心线(www.daowen.com)

（4）绘制同心圆。单击菜单栏中的“”按钮，以中心线的交点为圆心，绘制一个大圆，同理，再绘制一个小圆，如图2-146所示。

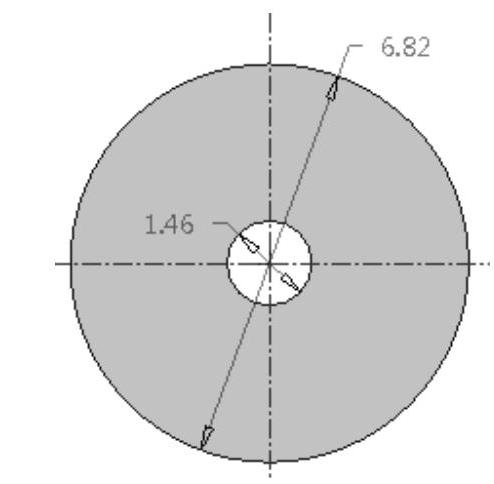

图2-146 绘制同心圆

（5）绘制4个小圆。单击菜单栏中的“”按钮，分别在水平中心线和竖直中心线各自绘制两个小圆，系统自动约束为同一半径，如图2-147所示。

（6）单击菜单栏中的“”按钮，依次把小半圆的两端连接到大圆，如图2-148所示。

（7）添加对称约束。单击菜单栏中的“”按钮，接着依次单击竖直中心线和水平线上的两个圆心，即可实现这两个圆对称，同理实现另两个圆对称，出现标志“箭头”，如图2-149所示。

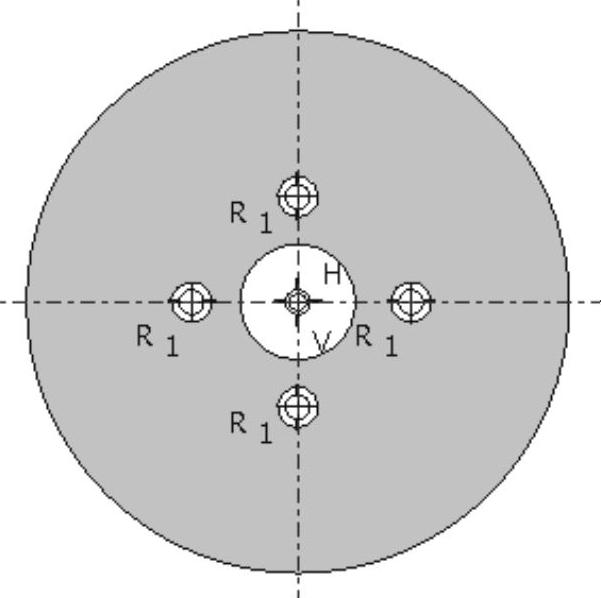

图2-147 绘制4个小半圆

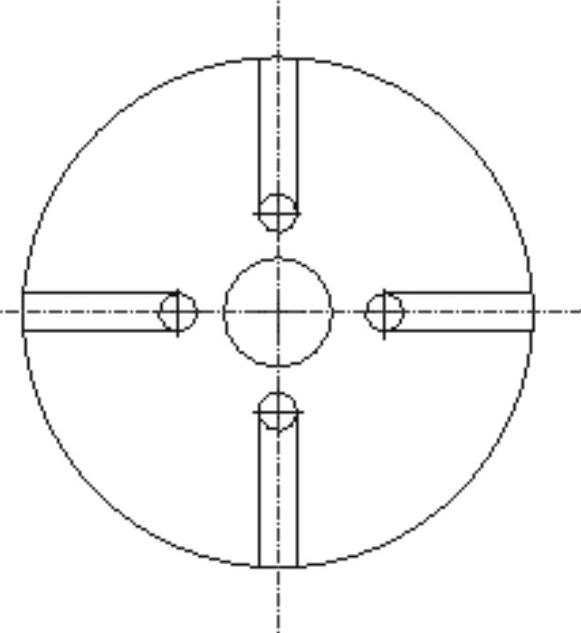

图2-148 绘制连接线

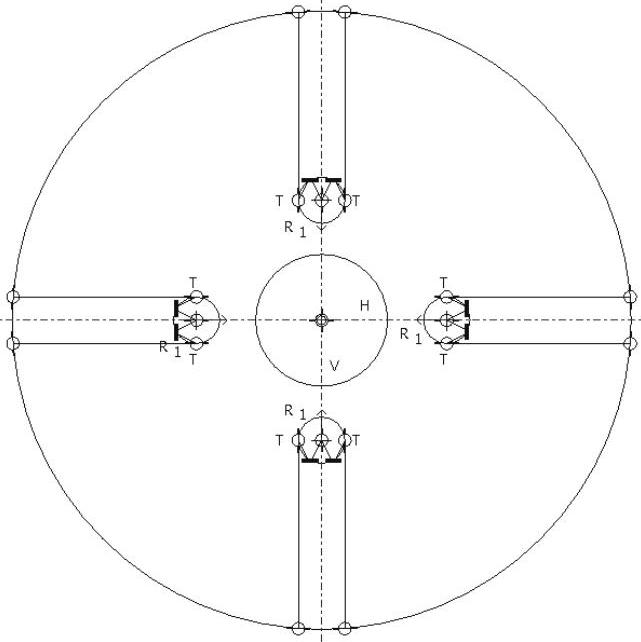

图2-149 添加对称约束

(8)删除多余线条。单击菜单栏中的“”按钮，依次选择大圆与连接线之间的多余线条，即可删除这些多余的线条，如图2-150所示。

图2-150 删除多余线条

（9）添加几何尺寸。单击菜单栏中的“法向”按钮，双击大圆，输入直径值80；双击同心小圆，输入直径20；依次单击一个半圆的中心和中心线的交点，输入24，同理单击另一中心线上的半圆圆心与交点，输入24；单击半圆，输入半径5，接着修改外轮廓半圆的半径，双击输入40，如图2-151所示。

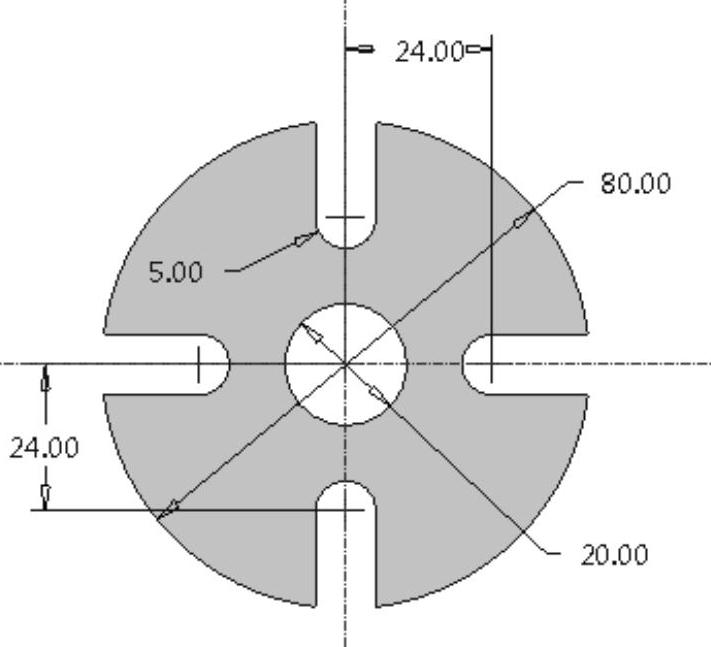

图2-151 添加几何尺寸
