本节以图2-58所示的铁片草图作为例子来讲解绘制二维草图的方法。

思路·点拨

图2-58所示的铁片草图主要由同心圆、圆弧、中心线等构成,绘制过程如下:第一步绘制同心圆,第二步绘制小圆及圆弧,第三步绘制两条斜辅助线和添加镜像约束,第四步修剪多余线条。绘制流程如图2-59所示。

【光盘文件】

结果文件——参见附带光盘中的“End\ch2\2-3.sec”文件。

动画演示——参见附带光盘中的“AVl\ch2\2-3.avi”文件。

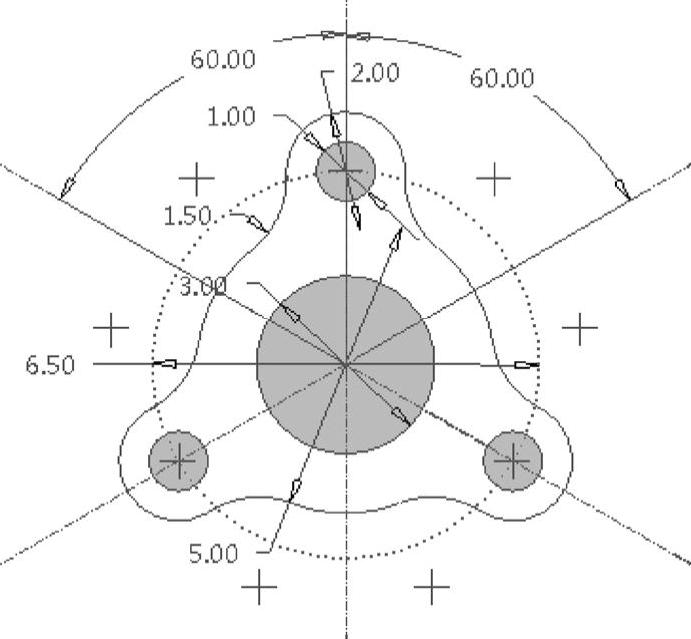

图2-58 铁片草图


图2-59 绘制流程

【操作步骤】

(1)设置工作目录。单击“主页”→“选择工作目录”,系统弹出“选择工作目录”对话框,选择“G:\End\ch2”,单击“确定”按钮即可,如图2-60所示。

(2)单击菜单栏中的“文件”→“新建”命令,或者在快速访问工具栏中单击“978-7-111-48835-4-Chapter02-129.jpg”按钮。弹出新建窗口,选择“草绘”类型,单击“确定”按钮进入草绘环境,如图2-61所示。

(3)单击菜单栏中的“978-7-111-48835-4-Chapter02-130.jpg”按钮,在工作界面绘制竖直中心线,如图2-62所示。

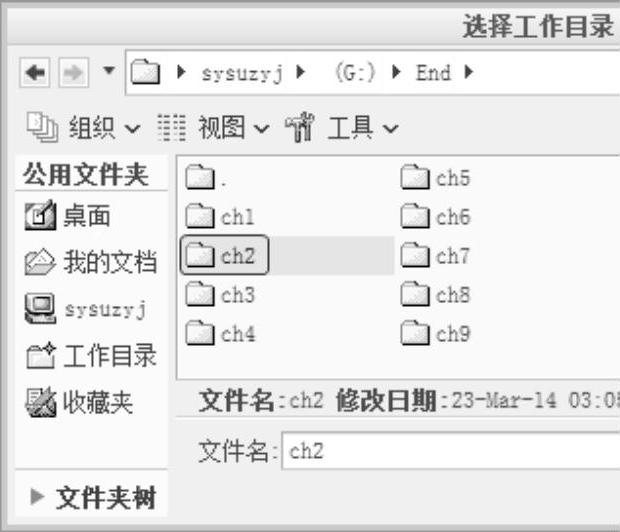

图2-60 设置工作目录

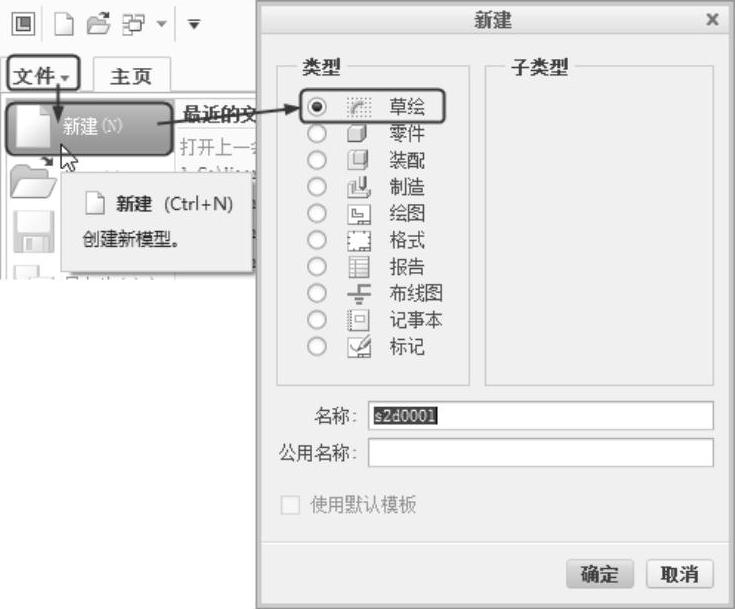

图2-61 新建文件

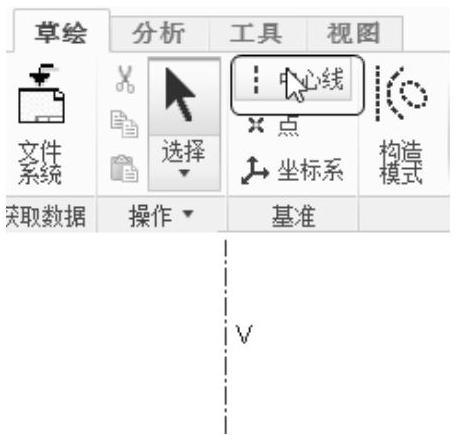

图2-62 绘制中心线

(4)绘制同心圆。单击菜单栏中的“978-7-111-48835-4-Chapter02-134.jpg”按钮,以中心线的一点为圆心,绘制一个大圆,双击尺寸输入5;同理,绘制一个小圆,双击尺寸输入3,如图2-63所示。

(5)先进入构造模式,绘制构造圆。单击菜单栏中的“978-7-111-48835-4-Chapter02-135.jpg构造模式”按钮,再单击菜单栏中的“978-7-111-48835-4-Chapter02-136.jpg”按钮,以同心圆圆心为中心绘制一个圆,双击尺寸输入6.5,如图2-64所示。

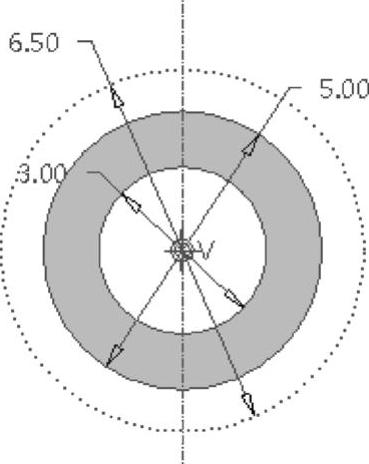

图2-63 绘制同心圆


图2-64 绘制辅助圆

然后单击菜单栏中的“978-7-111-48835-4-Chapter02-139.jpg构造模式”按钮,退出构造模式,单击菜单栏中的“978-7-111-48835-4-Chapter02-140.jpg”按钮,以辅助圆与中心线交点为圆心绘制小圆,双击输入1,如图2-65所示。

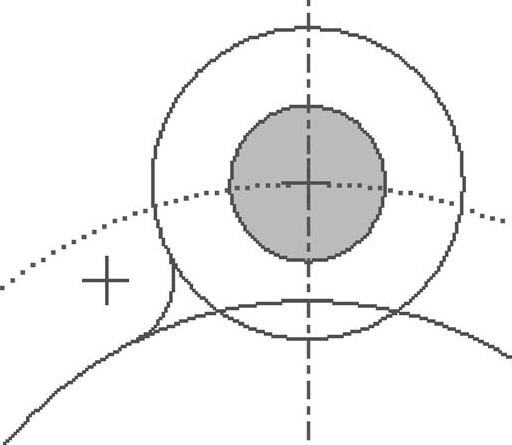

图2-65 绘制小圆(www.daowen.com)

(6)单击菜单栏中的“978-7-111-48835-4-Chapter02-142.jpg”按钮,绘制小圆的同心圆,输入半径2,如图2-66所示。

(7)绘制相切圆弧。单击菜单栏中的“978-7-111-48835-4-Chapter02-143.jpg”按钮,首先单击直径为2的圆,然后单击直径为5的圆,使圆心在外,如图2-67所示。


图2-66 绘制小圆的同心圆


图2-67 绘制相切圆弧

单击菜单栏中的“978-7-111-48835-4-Chapter02-146.jpg”按钮,单击圆弧与直径为2的圆,然后单击圆弧与直径为5的圆,即可实现圆弧与以上两个圆相切,双击圆弧半径,输入1.5,如图2-68所示。

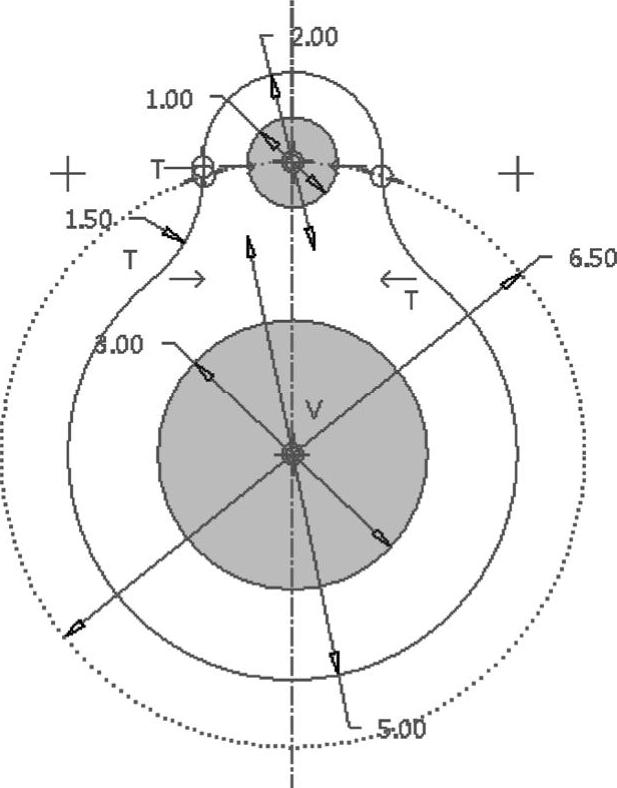

图2-68 添加相切约束

(8)添加镜像约束。先单击上一步骤中的圆弧,再单击菜单栏中的“978-7-111-48835-4-Chapter02-148.jpg”按钮,然后单击中心线,即可绘制对称的圆弧,如图2-69所示。

(9)删除多余线条。单击菜单栏中的“978-7-111-48835-4-Chapter02-149.jpg”按钮,依次选择直径为2和直径为5的圆的多余线条,即可删除这些多余的线条,如图2-70所示。


图2-69 添加镜像约束


图2-70 删除多余线条

(10)绘制辅助中心线。单击菜单栏中的“978-7-111-48835-4-Chapter02-152.jpg”按钮,然后单击大圆圆心绘制两条相交中心线,双击角度均输入60,再次单击中键完成命令,如图2-71所示。

(11)添加镜像约束。按住〈Ctrl〉键依次选择半径为1.5的圆弧、直径为2的圆弧、直径为1的圆弧,再单击菜单栏中的“978-7-111-48835-4-Chapter02-153.jpg”按钮,然后单击其中一条斜中心线,即可绘制对称的圆弧,如图2-72所示。

同理,可绘制关于另一条斜中心线对称的圆弧,如图2-73所示。


图2-71 绘制辅助中心线


图2-72 添加镜像约束

(12)删除多余线条。单击菜单栏中的“978-7-111-48835-4-Chapter02-156.jpg”按钮,依次选择直径为5的圆的多余线条,即可删除这些多余的线条,如图2-74所示。


图2-73 添加镜像约束


图2-74 删除多余线条
