统筹图是自左至右表示一项工程从开工到完工的整个计划的网络图，是由顶点、边及权构成的有向赋权图，统筹图可以直观地体现出组成工程的各项活动以及各项活动相互间的内在关系。

针对一项工程，根据工艺技术和组织管理等需要，将工程分为按照一定顺序执行而又相对独立的若干项活动，这些若干项活动称为工序。在统筹图中，工序k用“→”表示，即统筹图的一条有向边对应一道工序，所以统筹图有时也称为工序流程图。显然，工序的完成需要一定的时间、人力或物力等资源，那么完成一道工序所花费的“时间”称为工序时间，即统筹图的权对应的是工序时间。对于相邻的工序，如果工序a与工序b、c相邻，那么工序b、c都需要在工序a完工以后才能开工，则工序a称为工序b、c的紧前工序，工序b、c称为工序a的紧后工序。

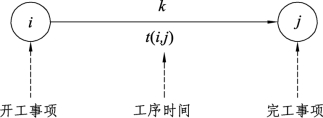

表示一道或多道工序开工或完工的特定时间点称为事项。在统筹图中，具有编号的节点对应的就是事项。事项只是工序的连接点，是相邻工序的分界点，所以它不对应时间等资源。工序开始的事项称为开工事项，工序结束的事项称为完工事项，同时规定开工事项节点的编号要小于完工事项节点的编号。如图10.1中，边k表示对应的工序k，工序k也可以用事项（i,j）表示；图中节点i与节点j分别表示开工事项和完工事项，同时i<j；用t(i,j)表示工序（i,j）的工序时间，或用t(k)表示。

图10.1

在统筹图中，表示整个工程开工的最左端节点称为始点事项，显然它没有前工序；表示整个工程完工的最右端节点称为终点事项，它没有后工序；其余的事项均表示某一道工序的开工又表示某一道工序的完工。(www.daowen.com)

在编制工程计划前，必须通过分析、论证和研究，把整个的一项工程分解为若干道工序，然后确定出各个工序之间的前后顺序以及相互的关系，同时确定出完成各道工序所需要的时间，从而生成工序一览表。

把具备上述特征的统筹问题称为确定型统筹问题；不具备上述特征的称为非确定型统筹问题，非确定型统筹问题将在第10.5节进行介绍。

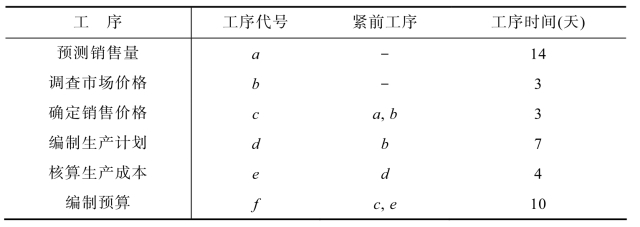

如表10.1是某公司进行预算分析时，得出的一个简单的工序一览表，最后可以根据得出的工序一览表，按照一定的规则即可绘制出统筹图。

表10.1　某公司预算过程的工序一览表
