解决中国邮路问题的运筹学

时间:2023-11-26 理论教育 版权反馈
【摘要】:图9.39中国邮路问题现象在现实中很多,如警察巡查街道、农民巡视农田等问题就是中国邮路问题,或称中国邮递员问题。

解决中国邮路问题的运筹学

“一个邮递员每次送信,从邮局出发,必须至少一次地走过他负责投递范围的每一条街道,完成投递任务后再回到邮局。问他如何选择一条投递路线,使他所走的路程最短?”这个问题是我国管梅谷在1962年首先提出,所以称为中国邮路问题。

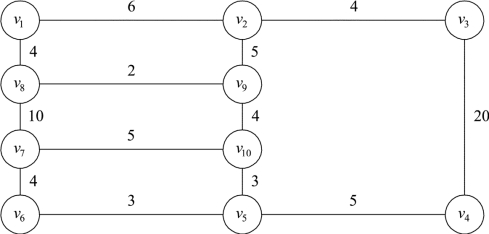

例如,图9.39为一街道示意图,每条边有一个权表示街道长度。如果v1是邮局所在点,邮递员需从v1出发,走遍每条街道递送邮件,最后再回到v1,他应选择什么路线才能使总的路程长度最短?

图9.39

中国邮路问题现象在现实中很多,如警察巡查街道、农民巡视农田等问题就是中国邮路问题,或称中国邮递员问题。

1.中国邮路问题的数学描述

给定一个连通的无向网络图G=(V,E,W),所有边(vi,vj)的权wij>0,现在要求每条边至少通过一次的闭链Q,使得总权最小。如果图G恰好是欧拉图,那么从邮局出发,恰好每边走一次可回到邮局,这时总权必定最小;如果图G不是欧拉图,则某些边必然要重复走,当然要求重复走过的边的总长度最小。

2.中国邮路问题的一个算法

中国邮路问题的算法很多,不过大多是用奇偶点图上作业法来解决此问题,但该方法要验算每一个回路,计算量相当大,显得很不方便。这里主要介绍参考文献[2]中的另外一种比较有效的方法。算法思路如下:

第一步:若网络图G是一个欧拉图,即没有奇阶点(奇阶点指与点连接的边的数量为奇数),则该图可以一笔画出全部的边而无重复,此时,邮递员的最优路线就是一个欧拉环游,其总的行走长度为全部边长之和。但一般而言,街道图并非欧拉图,所以可以采用以下办法消除奇阶点,从而将非欧拉图变为欧拉图:

(1)找出全部奇阶点(全部奇阶点的顶点个数一定是偶数个)。

(2)将2m个奇阶点构成m个奇阶点对,使每点都在一个点对中,找出每个点对中两个奇阶点之间的一条链;对应于链上的每条边都添加一条长度和该边相等的边,经过添加边的两点间的街道,邮递员需要两次经过。

现在的问题是,奇阶点怎样两两匹配,各匹配点对之间取哪条链将使添加边的总长度最短,或使邮递路线的总长度最短。无需证明便可指出,最优解中奇阶点对之间的添加链应为最短路,因此,首先用最短路算法找出全部奇阶点任一点对间的最短路,然后据此寻找点与点的最优匹配。求最短路问题这里不做讨论。

第二步:解奇阶点匹配问题最优解的分枝定界算法。设au,v为奇阶点u至奇阶点v的最短路长度,将全部2m个奇阶点的最短路长度构成一个2m×2m矩阵

将A视为一个指派问题的费用矩阵,并令主对角线各元素等于∞,现在,对这个指派问题求解,最优解用2m个表中位置表示。

如果最优解在表中是关于主对角线对称(称为对称解),则这个角的右上角即为奇阶点匹配问题的最优解;如果指派问题最优解不是对称解,则解中必然存在由n个表位(n>2)构成的下标回路。例如,这样三个表位就构成一个下标回路:(1,3)、(3,5)、(5,1)。为了寻求对称解,这个回路必然打破,因此,可分别令表中这n个位置上的元素等于∞,将指派问题分枝成n个子问题,继续用指派问题的算法,计算出各子问题的目标值,并作为该子问题以后分枝的目标下界。这样不断分枝下去,直至没有任何一个子问题需要再分枝,即可确定奇阶点匹配问题的最优解。

任一子问题停止分枝的条件是:

(1)该子问题的解为对称解;

(2)其目标下界大于等于某一具有对称解的子问题的目标值。

计算步骤如下:

(1)找出全部奇阶点,用最短路算法计算全部奇阶点任一点对间的最短路长度。

(2)将奇阶点最短路长度矩阵A视为指派问题的费用矩阵,构成一个指派问题,形成初始子问题矩阵后,将某些不可能进入奇阶点匹配问题最优解的表位排除掉:

① 如果点i至点j的最短路由3个以上奇阶点组成,那么令ai,j=∞,aj,i=∞;

② 检查所有3奇阶点最短路,设为i—j—k,如果其中间点j与任何其他奇阶点构成的最短路都包含一个端点i或k,则令它们在初始子问题表中的元素ai,k=∞,将该问题置入待分枝子问题集合B,令奇阶点匹配问题的候选最优解目标T=∞。

(3)如果B为空,则停止计算,候选最优解S即为最优解;如果B非空,则从B中取出一个子问题k,用指派问题算法解子问题k。其目标值为Tk,解为Sk(以分配的表位集合表示)。

(4)若Tk >T,则停止分枝,转第三步取另一子问题,否则转第五步。(www.daowen.com)

(5)若Sk关于主轴对称,停止分枝,令候选最优解等于子问题k的解,令S=Sk,T=Tk,然后转第三步取另一个子问题;若Sk为非对称解,转第六步。

(6)在Sk中找出一个点数为n的下标回路(i1,j1)、(i2,j2)、…、(in,jn),其中i2=j1,i3=j2,…,in=jn-1,而且n>2,分别令子问题k的矩阵Ak中的,构成n个子问题,并置入待分枝子问题集合B,然后转第三步。

一般而言,采用分枝定界法解决一个邮路问题,计算量往往随问题规模的增大而急剧增大,本算法由于采用效率极高的指派问题算法,并对初始子问题作了简化处理,加速了问题向最优解的收敛,这对于解决一般的实际最短邮路问题,已经足够了。

3.中国邮路问题应用示例

例9.11 求图9.39所示的最短邮递路线。

解 图9.39有6个奇阶点,其对应的奇阶点之间的最短路矩阵如下:

针对上述A矩阵,按照指派问题求解思路求对应的最优解,最优解矩阵如下所示:

指派问题的解不对称,从而相对应的中国邮路问题的解不可行。解中存在如下下标环(1,4)、(4,5)、(5,1),现在分别将A矩阵中下标环中3个位置及其对称位置的数值置为∞,从而构造出以下3个子问题。

子问题1:将A矩阵中(1,4)和(4,1)处的元素置为∞,构造出如下指派问题:

子问题1的最优解矩阵如下所示:

最优解不对称,子问题1的解不可行,最优目标函数值为36。

子问题2:将A矩阵中(4,5)和(5,4)处的元素置为∞,构造出如下指派问题:

子问题2的最优解矩阵如下所示:

最优解对称,子问题2可行,最优目标函数值为36,添加边方案:7-8、2-9、5-1,添加边总长18。

子问题3:将A矩阵中(5,1)和(1,5)处的元素置为∞,构造出如下指派问题:

子问题3的最优解矩阵如下所示:

最优解对称,子问题3可行,最优目标函数值为36,添加边方案:5-6-7、8-9、2-9-10,添加边总长18。

由停止分枝的条件可知,子问题都不再往下分枝,已得到此中国邮路问题的最优解,子问题2或子问题3都是该问题的最优解。
