图的矩阵表示:运筹学教材

图可以用几何的形式存储到计算机系统中,但计算机针对图的运用及决策,会面临数据计算的问题,这就涉及数据和图之间的转换处理。即把图转换为数据的形式,然后存储到计算机系统中,反之,可以把计算机系统中的数据转换成几何形式的图形,而矩阵就是数据和图互换时比较可用的方式。

无论是无向图还是有向图,都可以用关联矩阵或邻接矩阵的形式表示出来。有了关联矩阵和邻接矩阵,就可以把图以数据的形式存储在计算机系统中,反过来,也可以根据计算机系统中的数据矩阵,按照一定的方法把图绘制出来。

下面分别介绍无向图和有向图的关联矩阵和邻接矩阵的表示方法。

1.无向图的矩阵表示

(1)无向图的关联矩阵。

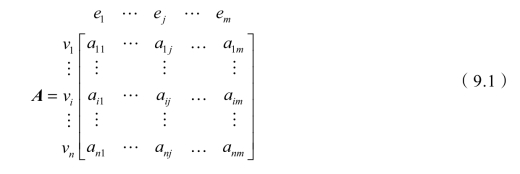

针对有m条边n个顶点的无向图G,G=(V,E),其中V=(v1,v2,…,vn),E=(e1,e2,…,em),给定一个n行m列矩阵A=(aij)n×m,在矩阵外的左侧对应每一行依次标上n个顶点,在矩阵外的上侧对应每一列依次标上m条边,形式如下所示:

其中矩阵A中的元素aij按照如下确定:

矩阵A称为无向图G的关联矩阵,关联矩阵刻画了无向图G的顶点与边的关联关系。

例9.4 写出图9.22的关联矩阵。

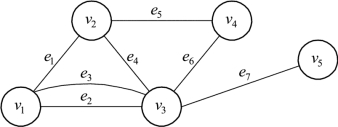

图9.22

解 图9.22的关联矩阵如下:

通过图9.22的关联矩阵,可以观察出无向图关联矩阵的特点:

① 第i行中1的个数是与顶点vi相连接的边的数量。

② 第j列中1的个数恒为2,因为每条边只有2个端点。

(2)无向图的邻接矩阵。

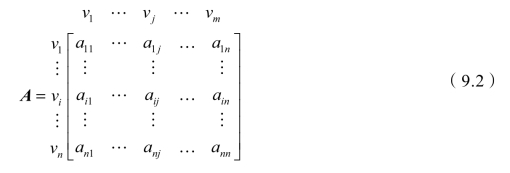

针对有m条边n个顶点的无向图G,G=(V,E),其中V=(v1,v2,…,vn),E=(e1,e2,…,em),给定一个n行n列矩阵A=(aij)n×n,在矩阵外的左侧对应每一行依次标上n个顶点,在矩阵外的上侧对应每一列依次标上n个顶点,形式如下所示:

其中矩阵A中的元素aij为连接顶点vi和顶点vj的边的数量。把矩阵A称为无向图G的邻接矩阵,邻接矩阵刻画了无向图G的顶点之间边的连接数量情况。

例9.5 写出图9.22的邻接矩阵。

解 图9.22的邻接矩阵如下:

通过图9.22的邻接矩阵,可以观察出无向图邻接矩阵的特点:(www.daowen.com)

① 对角线上的元素均为0,同时邻接矩阵也是对称矩阵。

② 每行或每列的数据之和为对应顶点的边的数量。

③ 一般来说,邻接矩阵比关联矩阵小。

2.有向图的矩阵表示

(1)有向图的关联矩阵。

有向图关联矩阵的形式和无向图的关联矩阵(9.1)一样,唯一不同的是,有向图的关联矩阵中,元素aij按照如下确定:

例9.6 写出图9.23的关联矩阵。

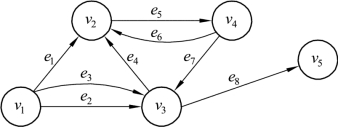

图9.23

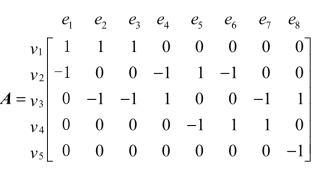

解 图9.23的关联矩阵如下:

通过图9.23的关联矩阵,可以观察出有向图关联矩阵的特点:

① 第i行中1的个数是以顶点vi为起点的边的数量,-1的个数是以顶点vi为终点的边的数量。

② 第j列中的元素之和恒为0。

(2)有向图的邻接矩阵。

有向图邻接矩阵的形式和无向图的邻接矩阵(9.2)一样,唯一不同的是,有向图的邻接矩阵中,aij的值是以顶点vi为起点,以顶点vj为终点的边的数量。

例9.7 写出图9.23的邻接矩阵。

解 图9.23的邻接矩阵如下:

通过图9.23的邻接矩阵,可以观察出有向图邻接矩阵的特点:

① 对角线上的元素均为0。

② 第i行中的元素之和是以顶点vi为起点的有向边的数量。

③ 第j列中的元素之和是以顶点vj为终点的有向边的数量。

④ 同样,邻接矩阵比关联矩阵小。
