1.设置分析类型

（1）激活静力学求解

GUI：Main Menu→Solution→Analysis Type→New Analysis，弹出如图3-11所示的“分析类型”设置面板，选择“Static”选项，单击“OK”按钮。

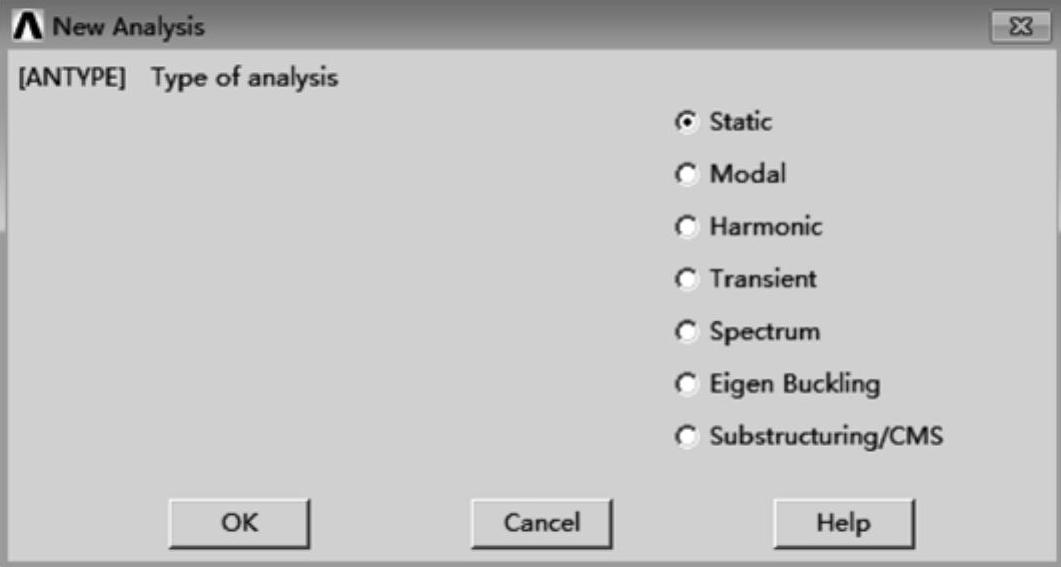

图3-11 “分析类型”设置面板

（2）设置分析选项

GUI：Main Menu→Preprocessor→Loads→Analysis Type→Analysis Options，弹出如图3-12所示的“静态分析选项”设置面板，勾选“Large deform effects”复选框，激活大变形分析，其他设置保存默认设置，单击“OK”按钮。

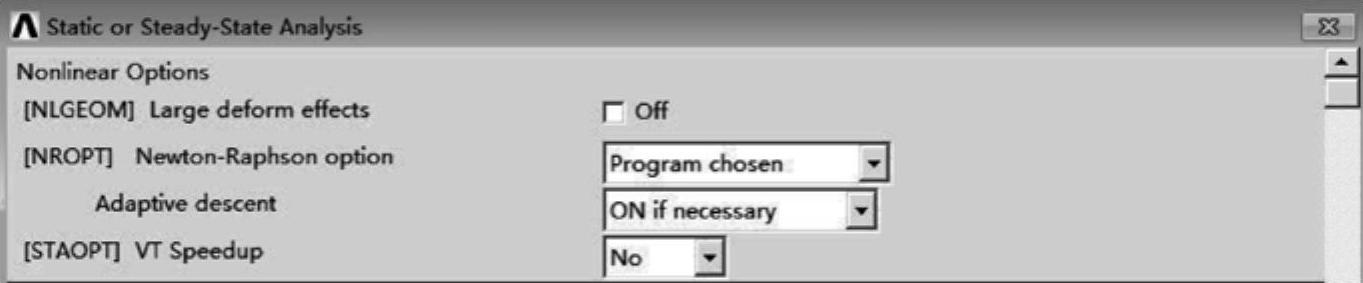

图3-12 “静态分析选项”设置面板

2．定义边界条件

(1)完全约束平板的底边

GUI：Main Menu→Solution→Define Loads→Apply→Structural→Displacement→On Lines，弹出“拾取”对话框，拾取线L4，单击“OK”按钮，弹出如图3-13所示的“线位移约束”设置面板，选择“ALL DOF”，即约束所有方向的位移；“Apply as在ANSYS中支持3类施加方式，分别是：“Constant value”“Existing table”“New table”。本实例中选择“Constant value”，“Displacement value”设为“0”，单击“OK”按钮。

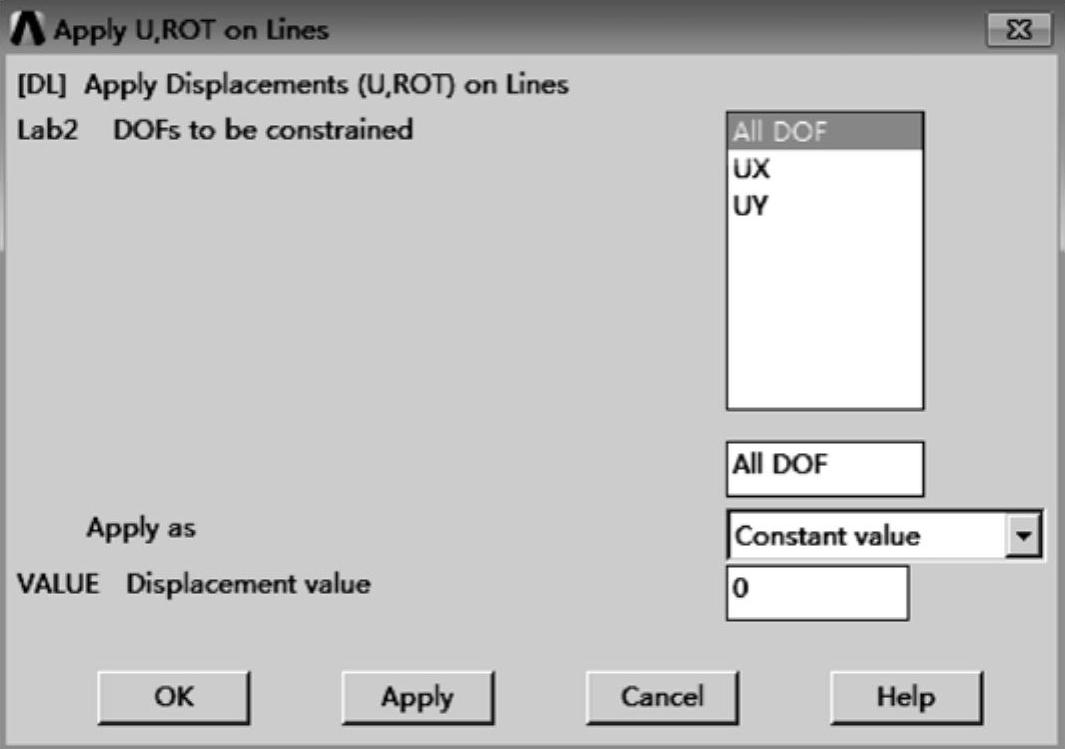

图3-13 “线位移约束”设置面板

（2）施加竖直位移

GUI：Main Menu→Solution→Define Loads→Apply→Structural→Displacement→On Lines，弹出“拾取”对话框，拾取线L5，单击“OK”按钮，弹出如图3-13所示的“线位移约束”设置面板，选择“UY”，即约束Y方向的位移；选择“Constant Value”，在“Displacement value”中输入“-0.015”，单击“OK”按钮。(www.daowen.com)

3.定义载荷步

（1）控制输出计算结果

GUI：Main Menu→Solution→Load Step Opts→Output Ctrls→DB/Results File，弹出图3-14所示的“计算结果输出”控制面板，选择“Every substep”，单击“OK”按钮。

（2）设置计算时间和子步

GUI：Main Menu→Solution→Load Step Opts→Time/Frequence→Time and Substeps，弹出如图3-15所示的“时间和子步选项”设置面板，“Time at end of load step”设为“1”，“Number of substeps”设为“100”，“Automatic time stepping”选择“ON”，其他设置保持默认，单击“OK”按钮。

（3）设置非线性计算预测器

GUI：Main Menu→Solution→Load Step Opts→Nonlinear→Predictor，弹出如图3-16所示的“非线性求解预测器”设置面板，“DOF Solution predictor”选择“On for all sbstp”，单击“OK”按钮。

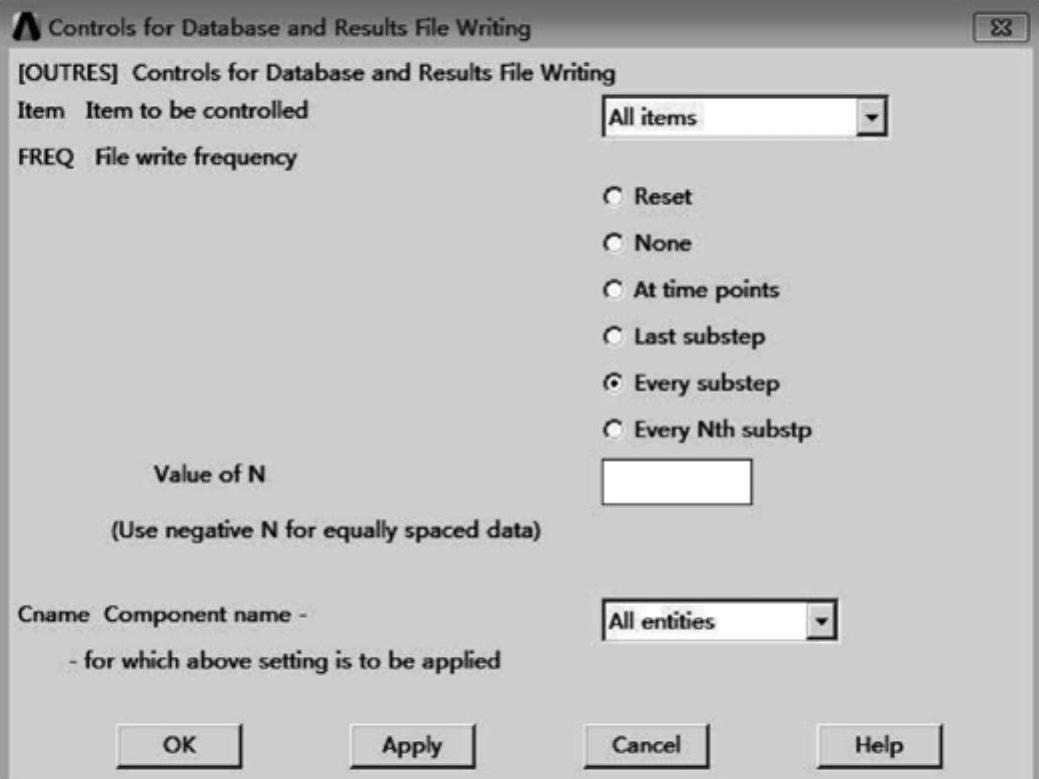

图3-14 “计算结果输出”控制面板

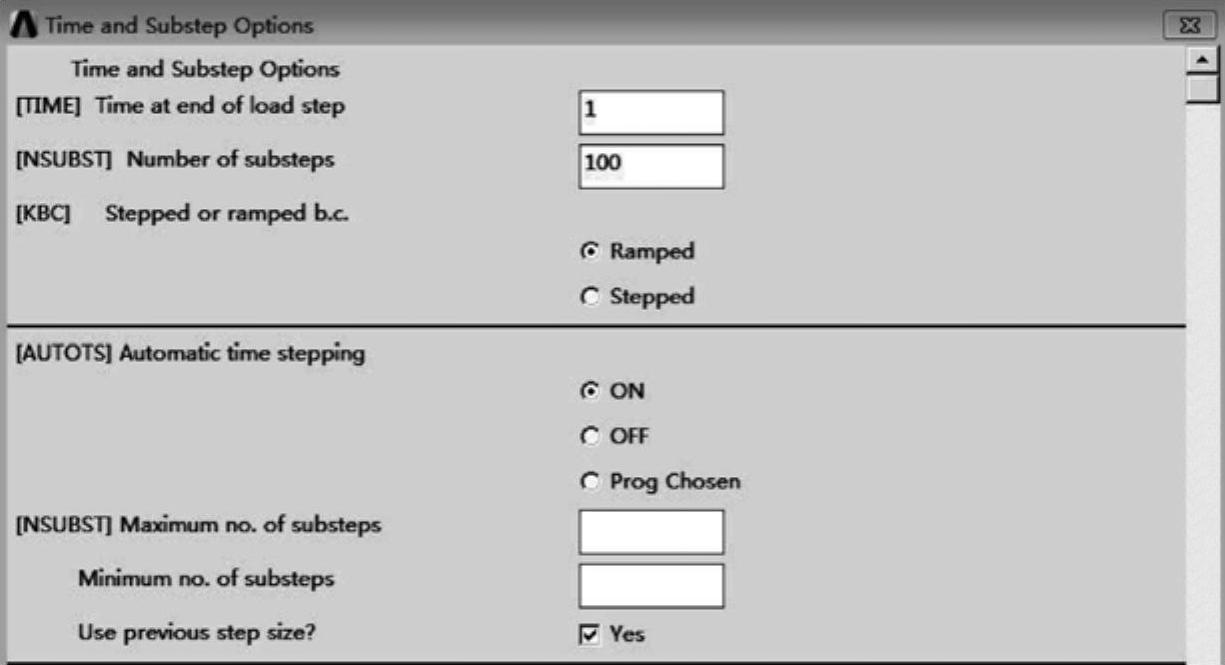

图3-15 “时间和子步选项”设置面板

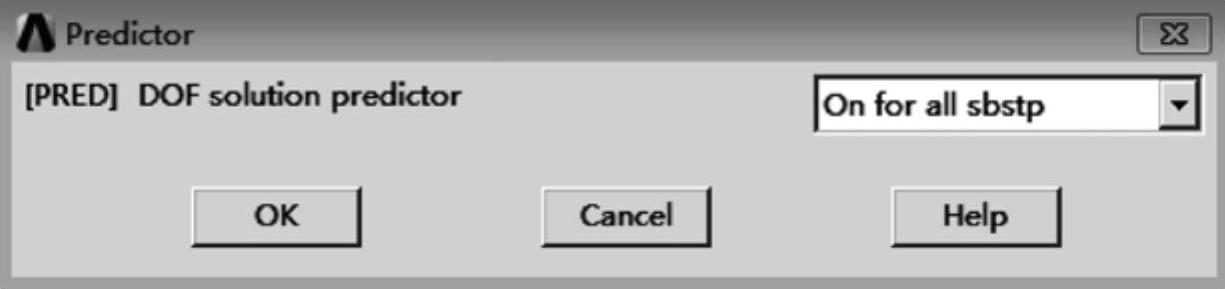

图3-16 “非线性求解预测”设置面板

4.求解

GUI：Main Menu→Solution→Solve→Current LS，在弹出的“求解状态”对话框中单击“OK”按钮，开始求解。
