1.定义文件名

GUI：Utility Menu→File→Change Jobname，弹出一个对话框，在输入栏中输入“Interface cracking failure”，单击“OK”按钮。

2.选择单元

（1）定义单元

GUI：Main Menu→Preprocessor→Element Type→Add/Edit/Delete，弹出对话框，单击“Add”按钮，在弹出对话框的左边选择“Solid”选项，然后在右边选择“Quad 4 node 182”单元，单击“OK”按钮。

（2）设置单元关键字

在“单元类型”对话框中选择“PLANE182”，然后选择“Options”选项，在弹出的对话框中设置“Element behavior”为“Plane strain”，单击“OK”按钮；回单元类型界面，然后单击“Close”按钮关闭对话框。

3.定义材料模型

（1）定义平板的材料模型

GUI：Main Menu→Preprocessor→Material Props→Material Models，弹出“定义材料模型”面板，单击Structural→Liner→Elastic→Isotropic，又弹出如图3-2所示的“线弹性材料模型参数”设置面板，设置EX为“2.11E11”、PRXY为“0.3”，单击“OK”按钮，然后单击Material→Exit，退出“定义材料模型”面板。

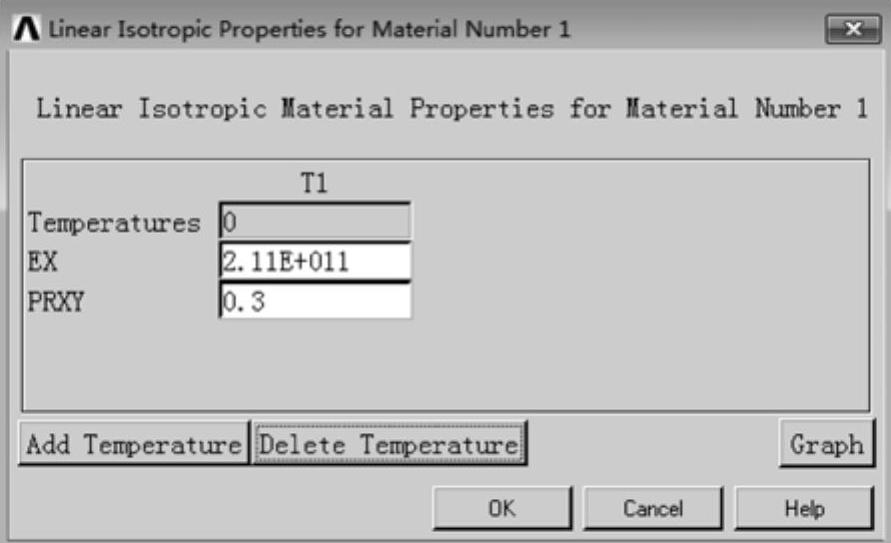

图3-2 “线弹性材料模型参数”设置面板

（2）定义平板之间界面的内聚力模型

ANSYS对于该材料模型，只支持命令流输入，其命令流如下。

4.建立模型

GUI：Main Menu→Preprocessor→Modeling→Create→Areas→Rectangle→By Dimensions，弹出如图3-3所示的“创建矩形”面板，在该面板中输入X1为“0”、X2为“0.35”、Y1为“-0”和Y2为“0.02”，单击“Apply”按钮；继续输入X1为“0.15”，X2为“0.5”，Y1为“0.02”，Y2为“0.04”，单击“OK”按钮。

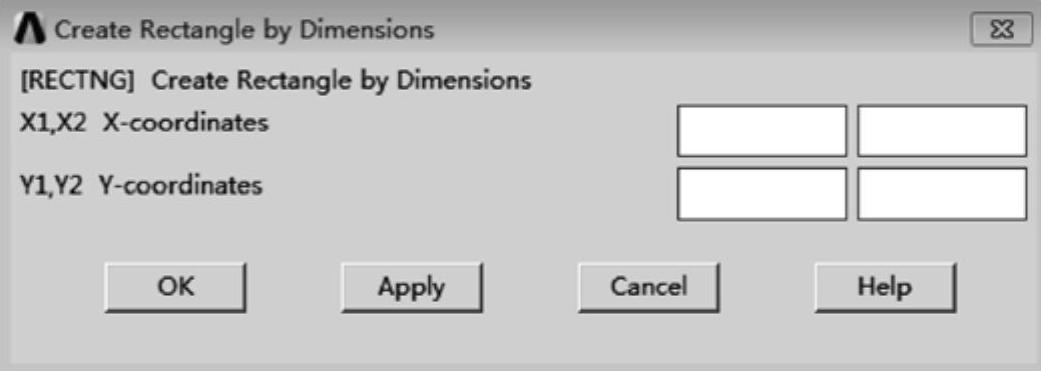

图3-3 “创建矩形”面板

5.划分网格

（1）打开网格划分工具

GUI：Main Menu→Preprocessor→Meshing→MeshTool。

（2）设置总体网格尺寸

选择如图3-4所示的“网格划分工具”面板中“尺寸控制”子面板中的“Global”选项并单击“Set”按钮，弹出如图3-5所示的“总体网格尺寸”设置面板。(www.daowen.com)

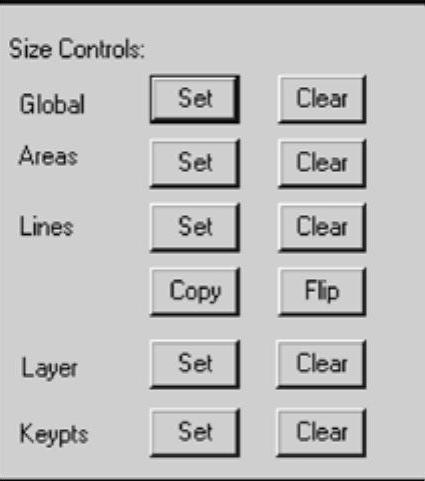

图3-4 “网格划分工具”面板中“尺寸控制”子面板

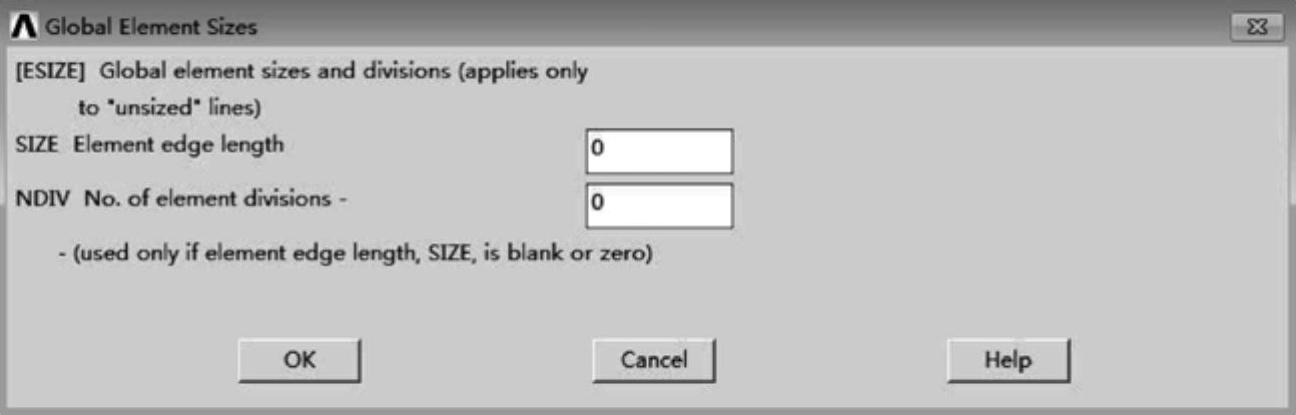

图3-5 “总体网格尺寸”设置面板

该设置面板中存在两个控制选项，“Element edge length”和“No．of element divisions”，在单元尺寸中输入“0.0038”，单击“OK”按钮。

(3)划分网络

选择“网络划分工具”面板上的“Mesh”，弹出“拾取”对话框，单击“Pick All”按钮。

6．定义接触对

(1)打开接触管理器

单击主菜单中的图标，弹出如图3-6所示的“接触管理器”面板。

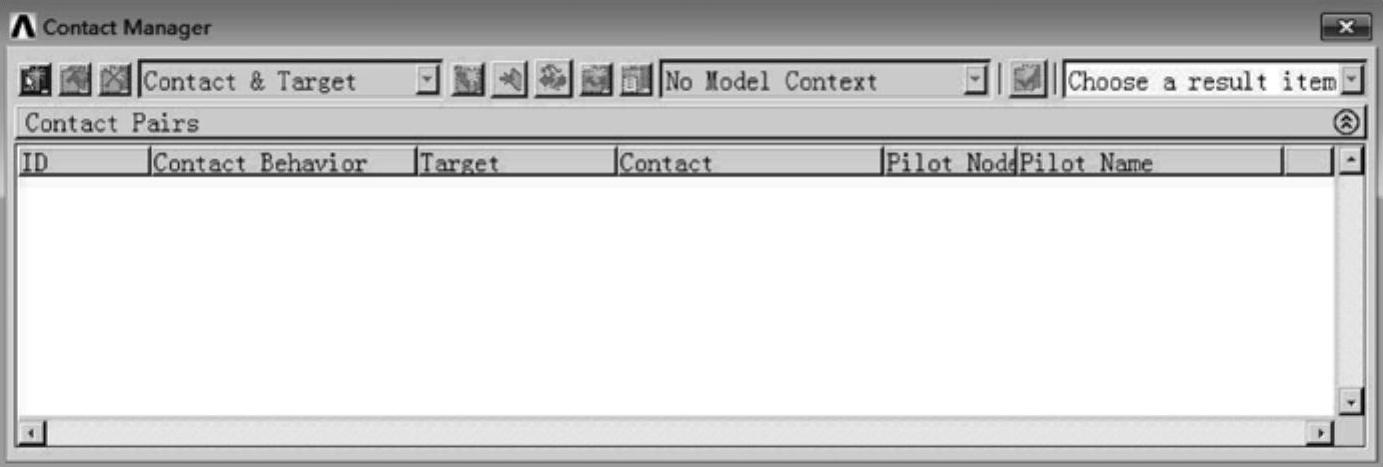

图3-6 “接触管理器”面板

（2）创建平板之间的接触对

单击接触管理器中的，弹出如图3-7所示的“目标面及目标单元类型”设置面板，在该面板中设置“Target Surface”为“Lines”，设置“Target Type”为“Flexible”，单击“Pick Target”按钮，弹出“拾取”对话框，拾取线L5，单击“Apply”按钮，然后单击图3-7所示的“Next”按钮，弹出图3-8所示的“接触面及接触单元类型”设置面板，在该面板中设置“Contact Surface”为“Lines”，“Con tact Element Type”为“Surface-to-Surface”，单击“Pick Contact”按钮，拾取线L3，单击“Apply”按钮，单击图3-8中的“Next”按钮，弹出图3-9所示的“创建接触对”面板，“Material ID”选择“2”，单击“Optional settings”按钮，弹出如图3-10所示的“接触对属性”设置面板，“Behavior of contact surface”选择“Bonded（initial contact）”，单击“OK”按钮，返回如图3-9所示“创建接触对”面板，单击“Creat”按钮来创建接触对。

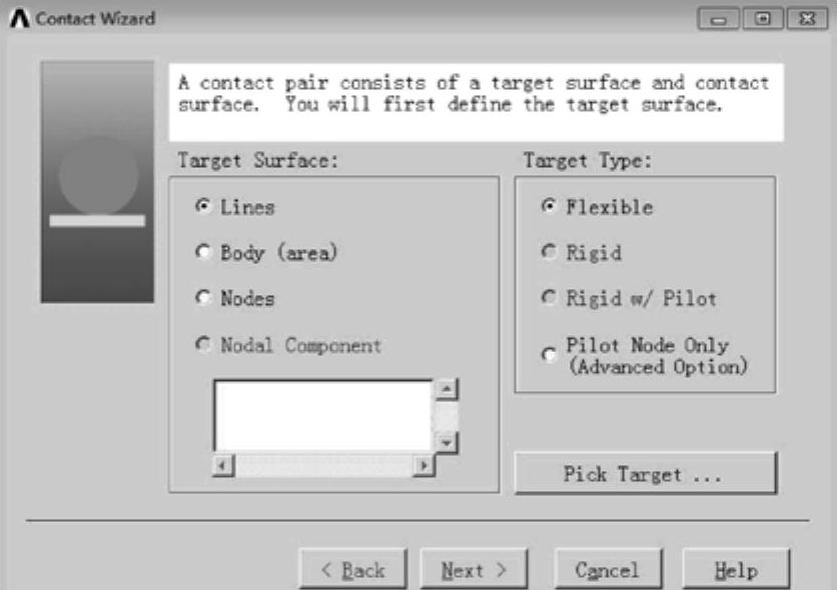

图3-7 “目标面及目标单元类型”设置面板

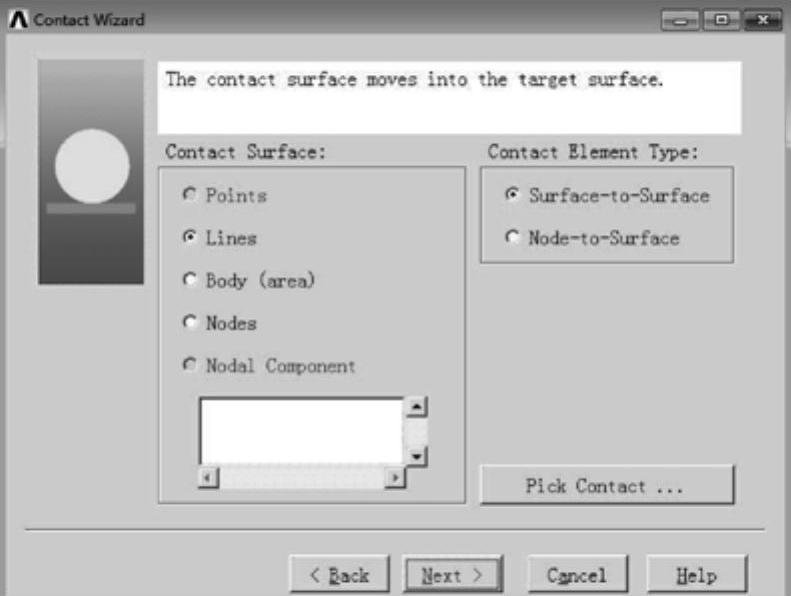

图3-8 “接触面及接触单元类型”设置面板

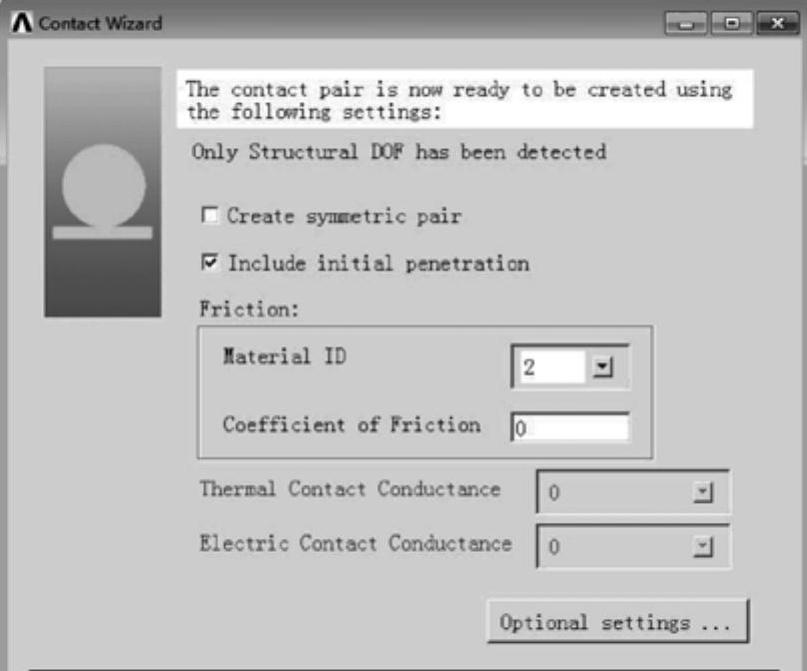

图3-9 “创建接触对”面板

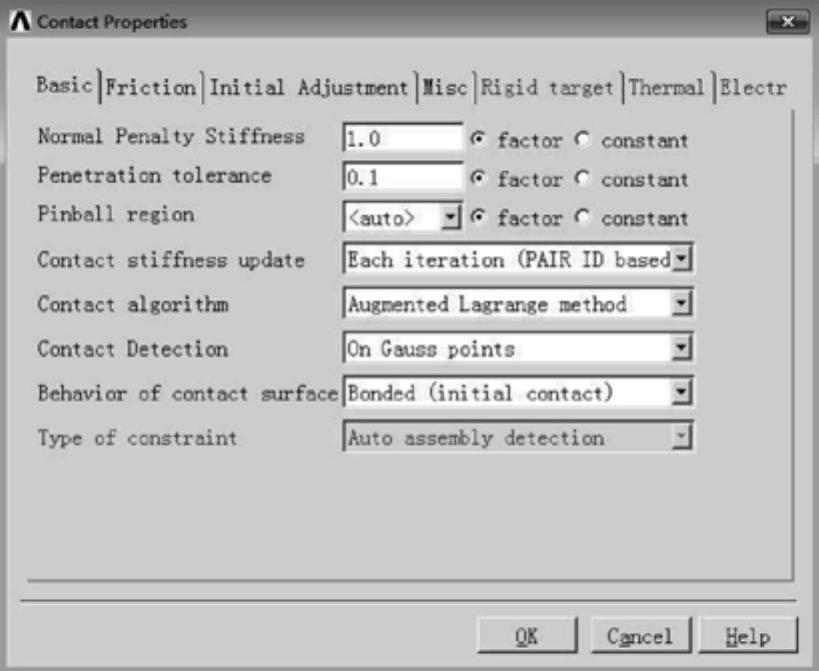

图3-10 “接触对属性”设置面板
