1.设置分析类型

（1）激活静力学求解

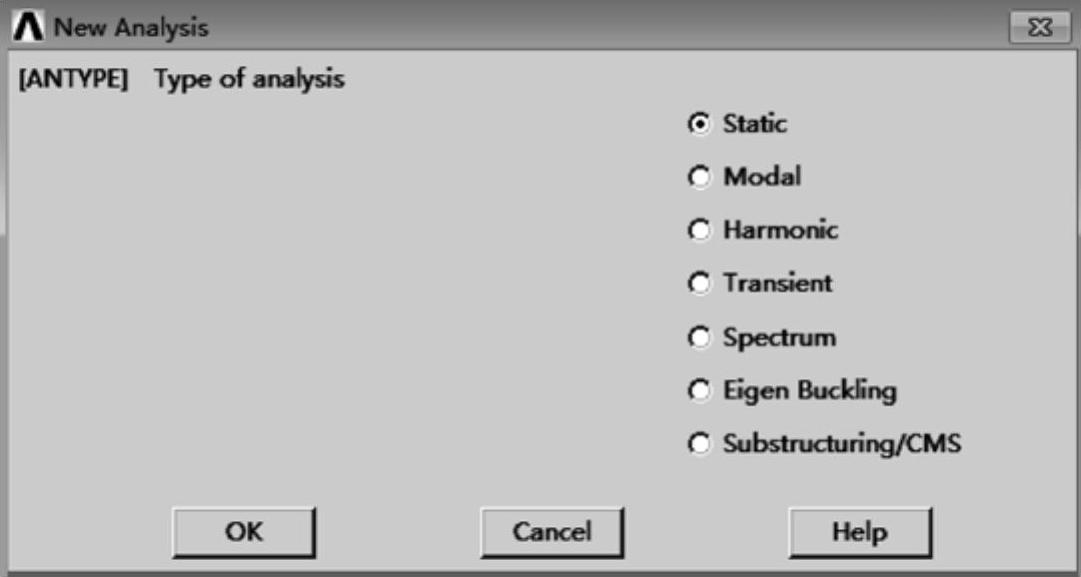

GUI：Main Menu→Solution→Analysis Type→New Analysis，弹出如图2-15所示的“分析类型”设置面板，选择“Static”选项，单击“OK”按钮。

图2-15 “分析类型”设置面板

（2）设置分析选项

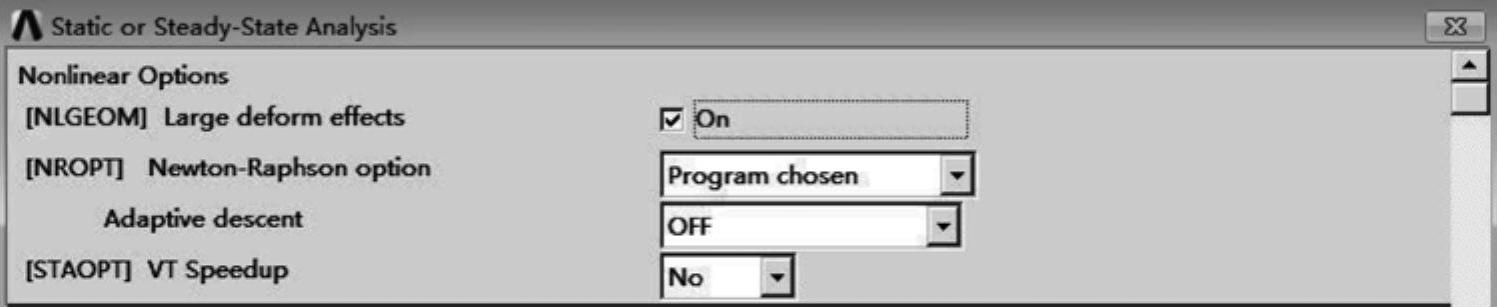

GUI：Main Menu→Preprocessor→Loads→Analysis Type→Analysis Options，弹出如图2-16所示的“静态分析选项”设置面板，勾选“Large deform effects”复选框，激活大变形分析，其他设置保存默认设置，单击“OK”按钮。

图2-16 “静态分析选项”设置面板

2.定义边界条件

（1）完全约束平板的底边

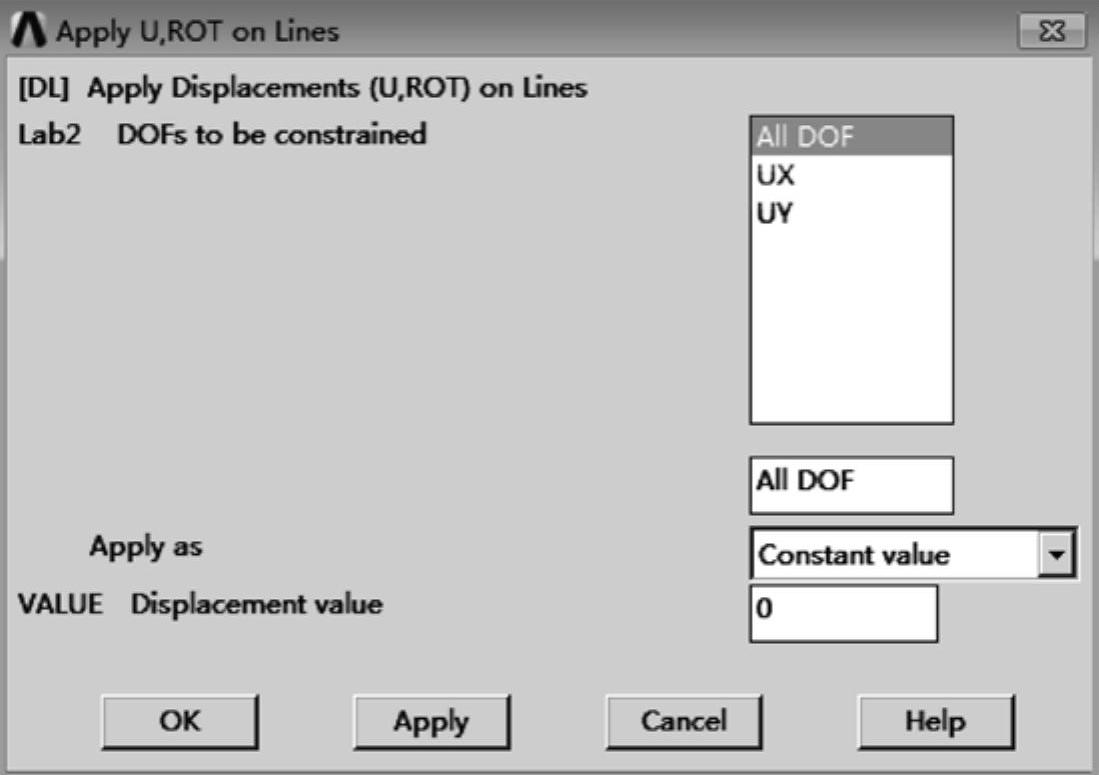

GUI：Main Menu→Solution→Define Loads→Apply→Structural→Displacement→On Lines，弹出“拾取”对话框，拾取线L1，单击“OK”按钮，弹出如图2-17所示的“线位移约束”设置面板，该面板中包括3个控制选择：“DOFs to be constrained”，本实例中选择“ALL DOF”，即约束所有方向的位移；“Apply as”，ANSYS支持3类施加方式，即“Constant value”“Existing table”“New table”，本实例中选择“Constant Value”；“Displacement value”中输入“0”，单击“OK”按钮。

图2-17 “线位移约束”设置面板

（2）施加对称约束

GUI：Main Menu→Solution→Define Loads→Apply→Structural→Displacement→Symmetry B.C.→On Lines，弹出“拾取”对话框，拾取线L2，L6和L7，单击“OK”按钮。

3.定义载荷

（1）获取施加载荷节点的节点号(www.daowen.com)

用户在命令窗口中输入以下命令流可以获得施加载荷的节点号。

（2）施加载荷

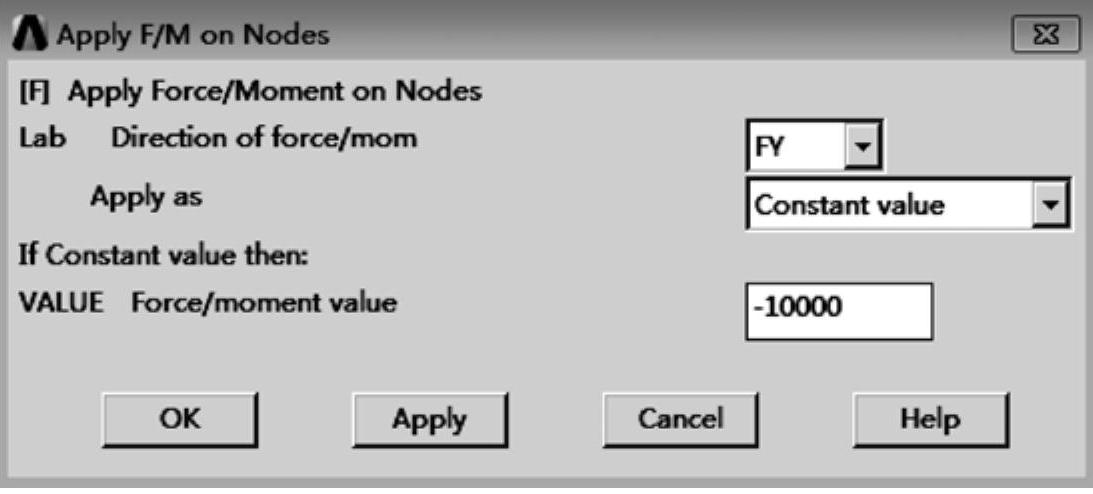

GUI：Main Menu→Solution→Define Loads→Apply→Structural→Force/Moment→On Nodes，弹出“拾取”对话框，输入“N1”，单击“OK”按钮，弹出如图2-18所示的“在节点处施加力/力矩”的设置面板，“Direation of force/mom”为选择“FY”，“Force/moment Value”设为“-10000”，单击“OK”按钮。

图2-18 “在节点处施加力/力矩”的设置面板

4.定义载荷步

（1）控制输出计算结果

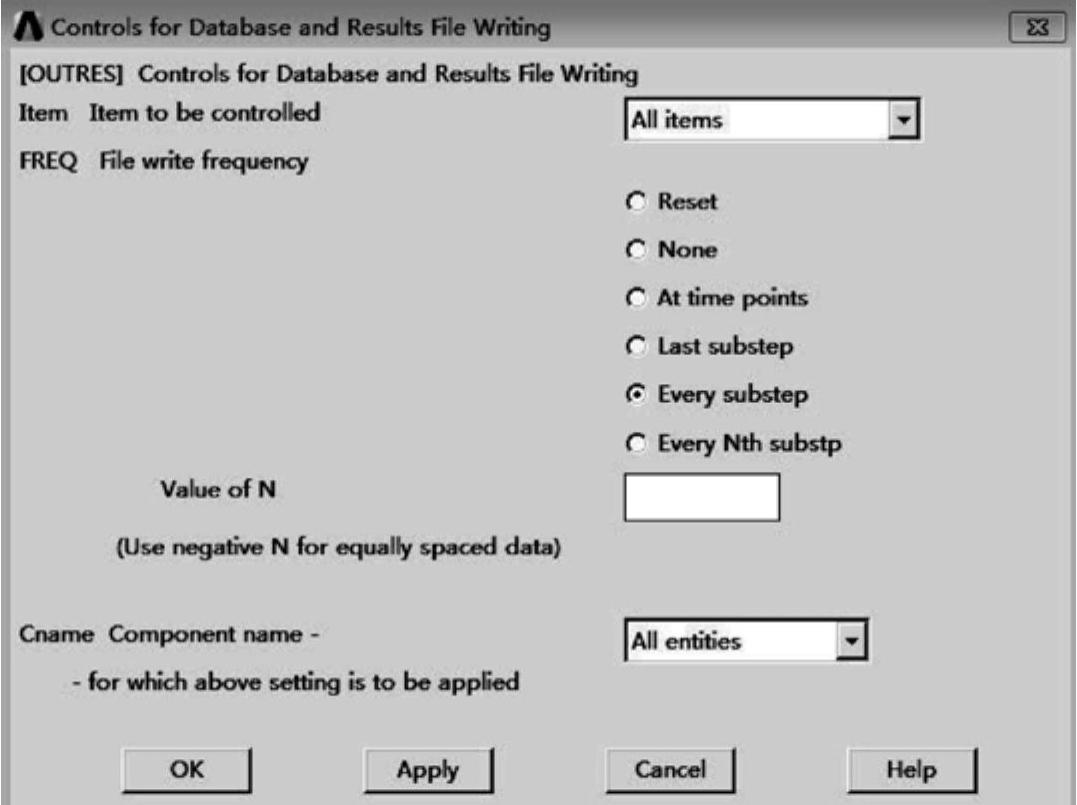

GUI：Main Menu→Solution→Load Step Opts→Output Ctrls→DB/Results File，弹出图2-19所示的“计算结果输出”控制面板，该面板包括两个控制选项：“Item to be controlled”，如果硬盘空间足够大，建议“Item to be controllod”设为“All items”；“File write frequency”，包括“Reset”，“None”“At time points”“Last substep”“Every substep”，“Every Nth substp”，选择该选项后需输入N值，本实例选择“Every substep”，单击“OK”按钮。

图2-19 “计算结果输出”控制面板

（2）设置计算时间和子步

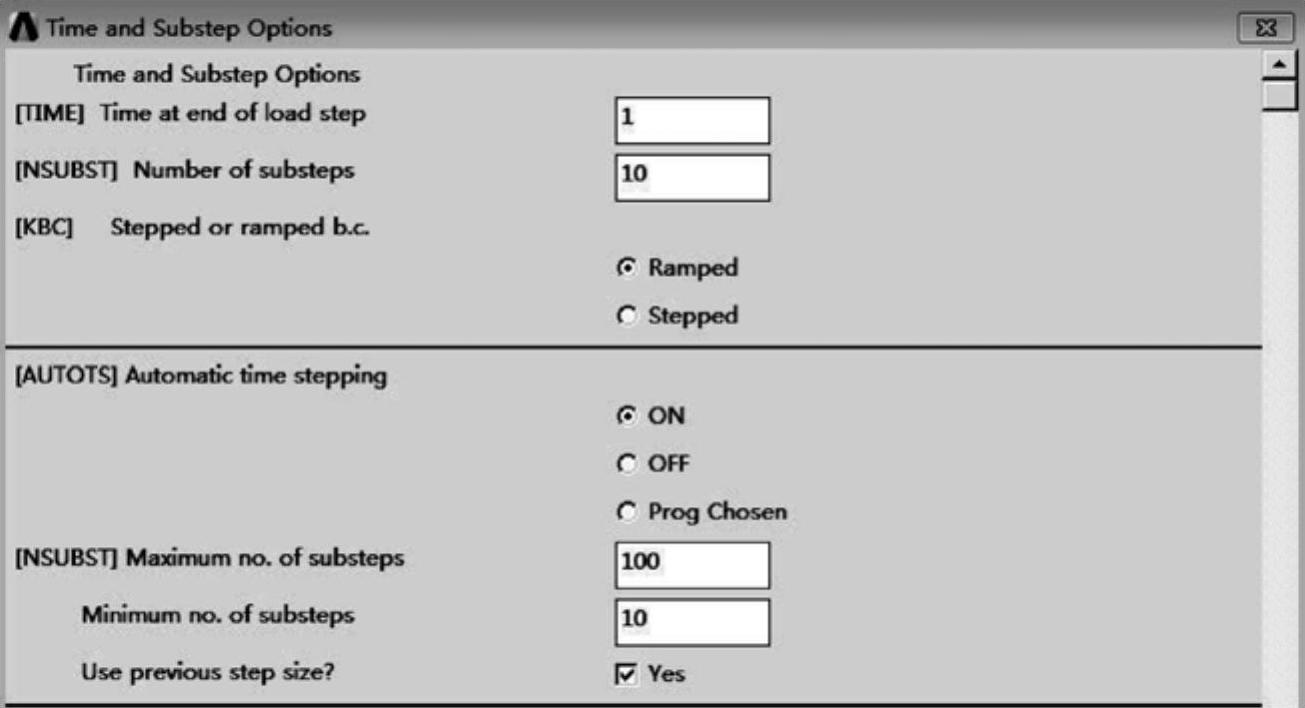

GUI：Main Menu→Solution→Load Step Opts→Time/Frequence→Time and Substeps，弹出如图2-20所示的“时间和子步选项”设置面板，“Time at end of load step”设为“1”，“Number of substeps”设为“10”，“Stepped or ramped b.c.”选择“Ramped”，“Automatic time stepping”选择“ON”，“Maximum no.of substeps”，“Minimum no.of substeps”设为“10”。

图2-20 “时间和子步选项”设置面板

5.求解

GUI：Main Menu→Solution→Solve→Current LS，在弹出的“求解状态”对话框中单击“OK”按钮，开始求解。
