◇任务要求◇

使用Proteus 仿真平台搭建单片机控制灯光系统电路，并加载给定程序进行仿真。

◇任务准备◇

一、Proteus工作界面

安装好Proteus仿真软件后，双击桌面上的ISIS 7 Professional快捷方式图标或选择“开始”→“所有程序”→“Proteus 7 Professional”→“ISIS 7 Professional”命令，出现图1-3所示的启动界面，进入Proteus仿真集成环境。

Proteus仿真软件的工作界面采用标准的Windows界面，如图1-3所示。工作界面包括标题栏﹑菜单栏﹑工具栏﹑对象选择按钮﹑仿真运行控制按钮﹑对象预览方向调整按钮﹑对象预览窗口﹑对象选择窗口﹑电路原理图编辑窗口。

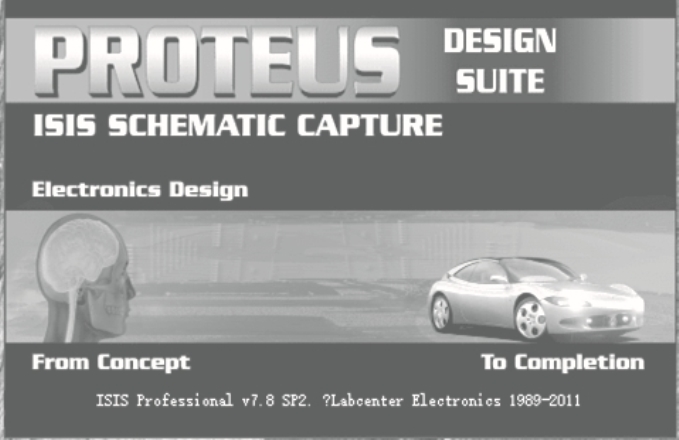

图1-3　Proteus启动界面

二、Proteus 基本操作

1.查找、添加元器件

在对象选择按钮中单击“Component Mode”按钮，再单击“P”按钮，弹出“Pick Devices”对话框，在“Keywords”文本框中输入需要查找的元器件，系统会自动搜索元件库并将搜索结果显示在“Results”列表框中。双击所需要的元器件，添加到对象选择窗口中。

2.放置元器件

放置元器件前，可以对元器件的方向进行调整。调整好后，就可以在电路原理图编辑窗口中放置元器件了。

3.元器件布局

在电路原理图编辑窗口中放置好元器件后，可以通过元器件移动﹑元器件删除﹑元器件调整等功能进行布局。

4.电路布线

Proteus仿真软件具有智能化布线功能，在连线时进行自动检测，当鼠标指针靠近元器件的引脚时，鼠标指针就会变成带有红色虚线框的铅笔形状，表明找到了元器件引脚的连接点，单击并拖动鼠标开始画线；当鼠标指针靠近另一个元器件的引脚时，鼠标指针处会出现一个红色虚线框，表明找到了连接点，此时，单击即可完成一条连线。

5.仿真运行

在进行模拟电路﹑数字电路仿真时，单击“仿真运行“按钮，按钮颜色由黑色变为深绿色，即可开始仿真。

◇任务实施◇

一、查找、添加元器件

启动Proteus仿真软件，查找﹑添加所需要的元器件。其中，由于Proteus仿真元件库未提供AT89S52单片机，因此本书在仿真时均使用AT89C52单片机代替，其他元器件代码可参考相关使用手册。

二、放置元器件(www.daowen.com)

将对象选择窗口中的元器件进行初步方向调整，调整完成后将其放置到电路原理图编辑器窗口的适当位置。

三、电路布局

通过元器件的移动﹑调整进行电路布局。

四、放置电源

电路中除了电子元器件之外还涉及+5 V电源和接地，可利用Proteus仿真软件提供的接线端子选择功能进行选择，具体方法为单击“Terminals Mode”按钮，在对象选择窗口中将出现接线端。其中“POWER ”是电源，“GROUND”是接地，与放置元器件的方法一样，可以把电源﹑接地放到电路原理图编辑窗口中的适当的位置。

五、元器件属性编辑

元器件的文本属性可以通过“Edit Component”对话框进行编辑，选中要编辑属性的元器件，可以改变元器件的标号，值﹑PCB封装，并决定是否隐藏这些属性。

六、电路布线

按照电路原理图在Proteus仿真软件电路原理图编辑窗口中放置连线，完成布线。

七、程序加载

单片机应用系统仿真前，应先将应用程序目标文件载入单片机芯片。加载任务，编译成功后生成LED.hex文件。

八、仿真运行

单击“仿真运行”按钮，观察电路中LED灯的状态是否符合要求，若符合要求则表明仿真成功。

◇任务评价◇

一、工艺性评分标准

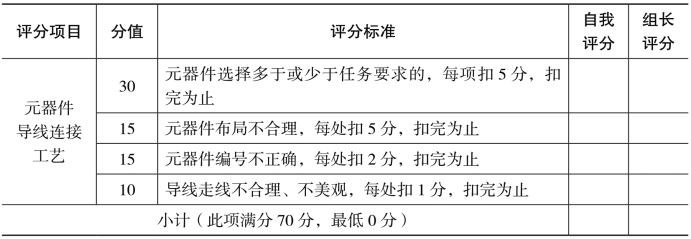

工艺性评分标准如表1-5所示。

表1-5　工艺性评分标准

二、功能评分标准

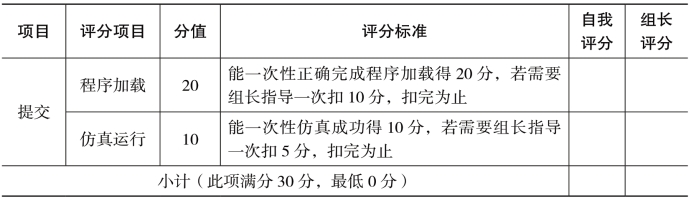

功能评分标准如表1-6所示。

表1-6　功能评分标准
