WindowsServer2008RAID-5卷的创建与管理

时间:2023-11-25 理论教育 版权反馈
【摘要】:RAID-5卷具有以下特性。1)启动“计算机管理”控制台,选择“磁盘管理”选项,在右侧窗格的底端,使用鼠标右键单击“磁盘3”,在弹出的快捷菜单中选择“新建RAID-5卷”命令。

WindowsServer2008RAID-5卷的创建与管理

磁盘阵列,即RAID-5卷,Windows Server 2008通过给该卷的每个磁盘分区中添加奇偶校验信息来实现容错,如果某个磁盘出现故障,Windows Server 2008便可以用其余磁盘上的数据和奇偶校验信息,重建发生故障的磁盘上的数据。

RAID-5卷具有以下特性。

●可以从3~32个磁盘内分别选择未分配空间来组成RAID-5卷。注意,必须至少从3个磁盘内选择未分配的空间,这些磁盘最好都是相同的生产商、相同的型号。

●组成RAID-5卷的每个成员的容量大小是相同的,并且不能包含系统卷和启动卷。

●系统在将数据存储到RAID-5卷时,会将数据分成等量的64KB。例如,若是由5个磁盘组成的RAID-5卷,则系统会将数据分成4个64KB为一组,每一次将一组4个64KB的数据与其奇偶校验数据分别写入5个磁盘内,一直到所有的数据都写入到磁盘为止。数据并不是存储在固定的磁盘内,而是依序分布在每个磁盘内,例如第一次写入时是存储在磁盘0、第二次是存储在磁盘1,依此类推,存储到最后一个磁盘后,再从磁盘0开始存储。

●当某个磁盘因故无法读取时,系统可以利用奇偶校验数据,推算出故障磁盘内的数据,让系统能够继续运行。也就是说,RAID-5卷具有故障转移能力,不过只有在一个磁盘有故障的情况下,RAID-5卷才提供故障转移功能,如果同时有多个磁盘故障,系统将无法继续运行。

●由于要计算奇偶校验信息,RAID-5卷的写入效率相对镜像卷较差。但是,RAID-5卷比镜像卷提供更好的“读”性能,Windows Server 2008可以从多个磁盘上同时读取数据。与镜像卷相比,RAID-5卷的磁盘空间有效利用率为(n−1)/n(其中n为磁盘的数目),磁盘数量越多,冗余数据带区的成本越低,所以RAID-5卷的性价比较高,被广泛应用于数据存储的领域

创建RAID-5卷:在“磁盘3”、“磁盘4”和“磁盘5”中创建一个容量为8000MB的RAID-5卷I。其具体的操作步骤如下。

1)启动“计算机管理”控制台,选择“磁盘管理”选项,在右侧窗格的底端,使用鼠标右键单击“磁盘3”,在弹出的快捷菜单中选择“新建RAID-5卷”命令。

2)在弹出的“欢迎使用新建RAID-5卷向导”界面中,单击“下一步”按钮,在“选择磁盘”界面中,通过“添加”按钮选择“磁盘3”、“磁盘4”和“磁盘5”,并在“选择空间量”中设置容量大小均为4000MB,设置完后可在“卷大小总数”中看到总容量为8000MB,如图7-32所示。(www.daowen.com)

3)接下来的过程就是设置驱动器号和确定格式化文件系统,这些设置可以参考图7-3和图7-4,最后进入“正在完成新建RAID-5向导”界面,如图7-33所示,对镜像卷的设置再次进行确认,单击“完成”按钮,完成创建RAID-5卷的操作。

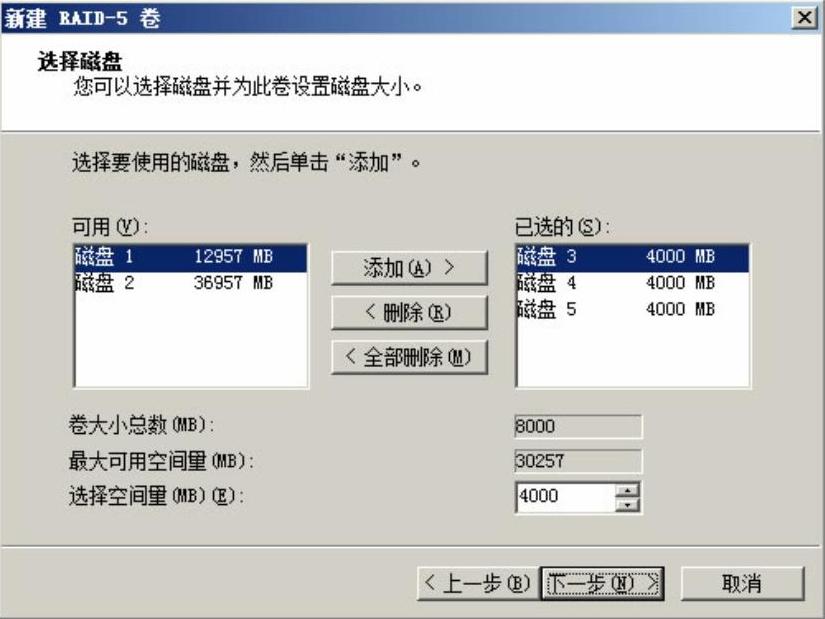

图7-32 设置RAID-5卷容量

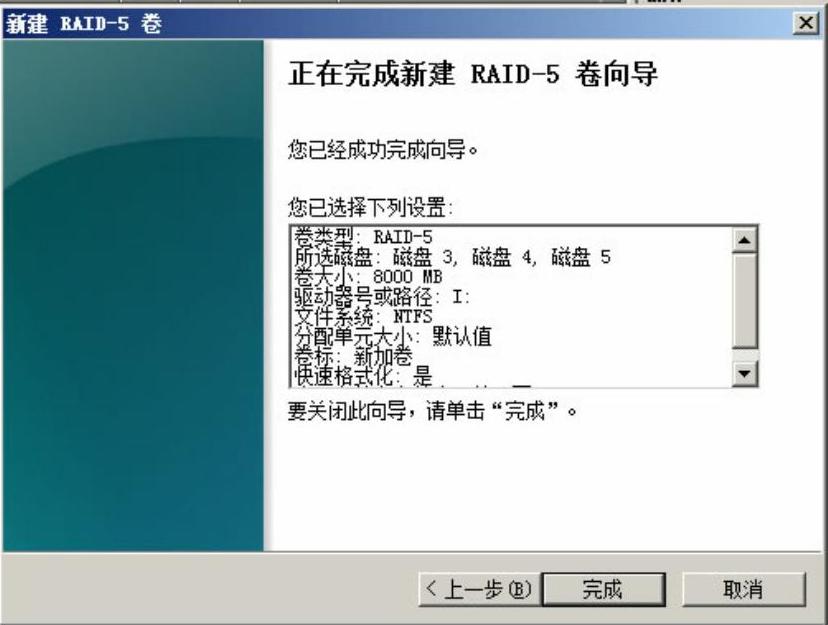

图7-33 完成新建RAID-5卷向导

RAID-5卷完成后的结果如图7-34所示,可看出整个RAID-5卷I在磁盘的物理空间分别在“磁盘3”、“磁盘4”和“磁盘5”上,用户看到的是一个容量为8000MB的分区,同时RAID-5的颜色变为“青绿色”。

注意:①RAID-5卷可以是NTFS或FAT、FAT32文件系统;②只有Windows 2000 Server、Windows XP Professional、Windows Server 2003、Windows Server 2008操作系统才能访问RAID-5卷;③组成RAID-5卷的空间容量必须相同,并且无法扩展;④可以在3~32块磁盘上创建RAID-5卷,至少需要3块磁盘;⑤一个RAID-5卷的所有成员被视为一个整体,无法将其中的一个成员独立出来,除非将整个RAID-5卷删除;⑥RAID-5卷不包含系统卷和引导卷。

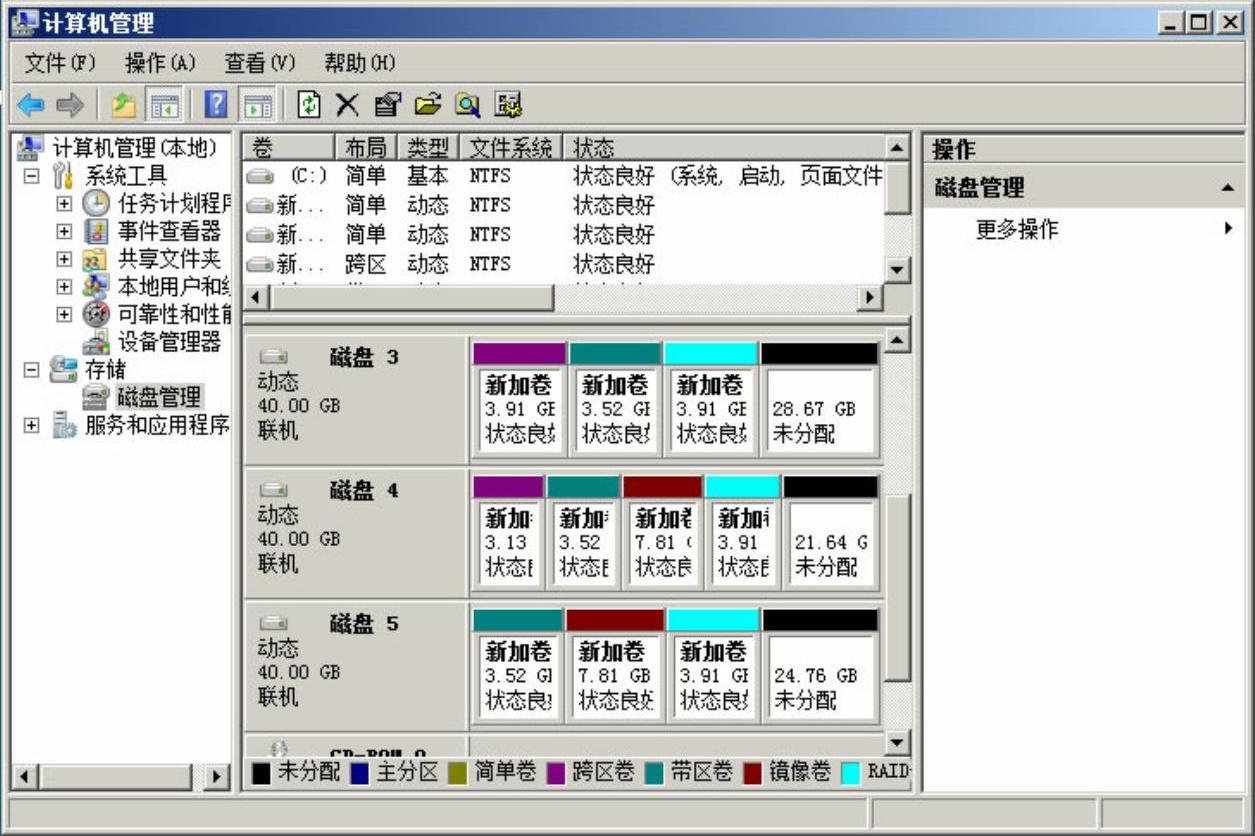

图7-34 创建RAID-5卷
