按照模板效果的3个基本要素，前2个要素非常简单，只要记住进行设置即可。

窗口模板效果开关采用如下代码设置即可：

pWindow_myWindow->setNumStencilBits(1);

通道绘制区域设置采用如下代码即可：

pChannel_myChannel->setDrawArea(0.00,1.00,0.00,1.00);

参数值采用了默认设置，也就是表示绘制区域是整个窗口。开发者也可以自己尝试[0，1]的合理值，试试效果。比如：

pChannel_myChannel->setDrawArea(0.01,0.99,0.01,0.99);

可以设置绘制区域为窗口的中间[0.01，0.99]的区域，四周留下黑色边框，如图9.11.2所示。

模板显示效果的核心设计在于通道订阅类的设计。

首先，在PublicMember 类里面设计两个静态浮点数，默认值为0.5，表示圆形模板的中心位于绘制区域的中心，用于控制圆形模板的中心位置：

//圆形模板中心坐标

float　PublicMember::drawX=0.5;

float　PublicMember::drawY=0.5;

图9.11.2　设置通道绘制区域效果

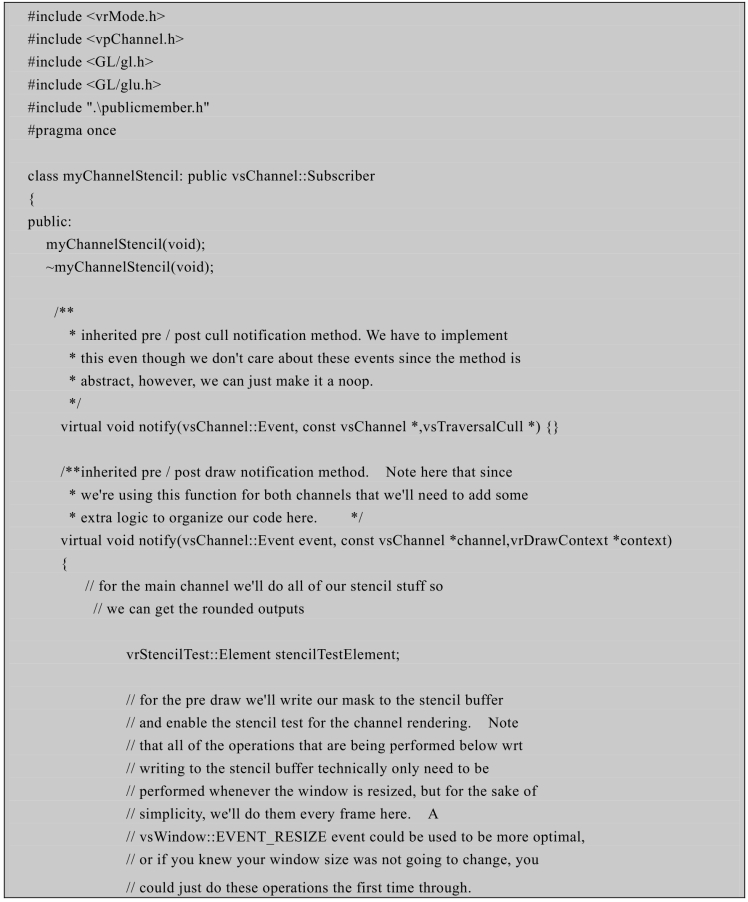

其次，进行窗口订阅类的设计，其详细代码如图9.11.3所示。

单通道模板效果通道订阅类myChannelStencil 继承于通道订阅类vsChannel：：Subscriber，实现原有的两个虚函数。

虚函数 virtual void notify（vsChannel：：Event event，const vsChannel *channel，vrDrawContext *context）是主要的功能设计区。这里首先定义了一个模板元素 stencilTestElement，然后在vsChannel：：EVENT_PRE_DRAW 事件中处理全部事情，其他事件则不再进行特殊处理。

由于OpenGL 没有直接绘制圆形的函数，就利用静态变量只进行一次赋值的特性，准备了一个包含37个元素的数组，每个元素包含x 和y 两个值，也就是平面上的37个点，这37个点是圆形模板上的37个点，从而通过绘制扇形得到圆形。

然后，设置通道的基本颜色，设置为蓝色：

channel->getVrChannel()->setClearColor(0.0f,0.0f,1.0f,1.0f);

启用通道的绘制上下文：

channel->getVrChannel()->apply(context);

接下来，允许重新设置图形状态，并启用其默认值：

context->pushElements(true);

模板效果只对平面起作用，需要设置相关项目：

glDisable(GL_DEPTH_TEST);

glMatrixMode(GL_PROJECTION);

glPushMatrix();

glLoadIdentity();

gluOrtho2D(0.0,1.0,0.0,1.0);

glMatrixMode(GL_MODELVIEW);

glPushMatrix();

glLoadIdentity();

清理模板缓冲区的值，并设置为0：

glClearStencil(0);

glClear(GL_STENCIL_BUFFER_BIT);

设置并启用模板元素值，其他值均被模板值代替：

stencilTestElement.m_enable=true;

stencilTestElement.m_mode=vrStencilTest::MODE_ALWAYS;

stencilTestElement.m_ref=1;

stencilTestElement.m_mask=1;

stencilTestElement.m_fail=vrStencilTest::OPERATION_REPLACE;

stencilTestElement.m_dfail=vrStencilTest::OPERATION_REPLACE;

stencilTestElement.m_dpass=vrStencilTest::OPERATION_REPLACE;

context->setElement（vrStencilTest：：Element：：Id，&stencilTestElement）；//启用模板值

绘制模板显示的形状，这里绘制为圆形：

glBegin(GL_TRIANGLE_FAN);

for (i=0;i<numVertices;i++)(www.daowen.com)

glVertex2f(PublicMember::drawX + vertex[i][0],PublicMember::drawY + vertex[i][1]);

glEnd();

其中的PublicMember：：drawX 和PublicMember：：drawY 代表圆心位置，默认值为绘制区域中心，后面可以在键盘事件中修改它们的值，以便于控制模板特效的显示位置。

设置并启用模板元素值，在绘制的圆形区域内，场景值得以保持：

context->popElements(false);

stencilTestElement.m_enable=true;

stencilTestElement.m_mode=vrStencilTest::MODE_EQUAL;

stencilTestElement.m_ref=1;

stencilTestElement.m_mask=1;

stencilTestElement.m_fail=vrStencilTest::OPERATION_KEEP;

stencilTestElement.m_dfail=vrStencilTest::OPERATION_KEEP;

stencilTestElement.m_dpass=vrStencilTest::OPERATION_KEEP;

context->setElement(vrStencilTest::Element::Id,&stencilTestElement);

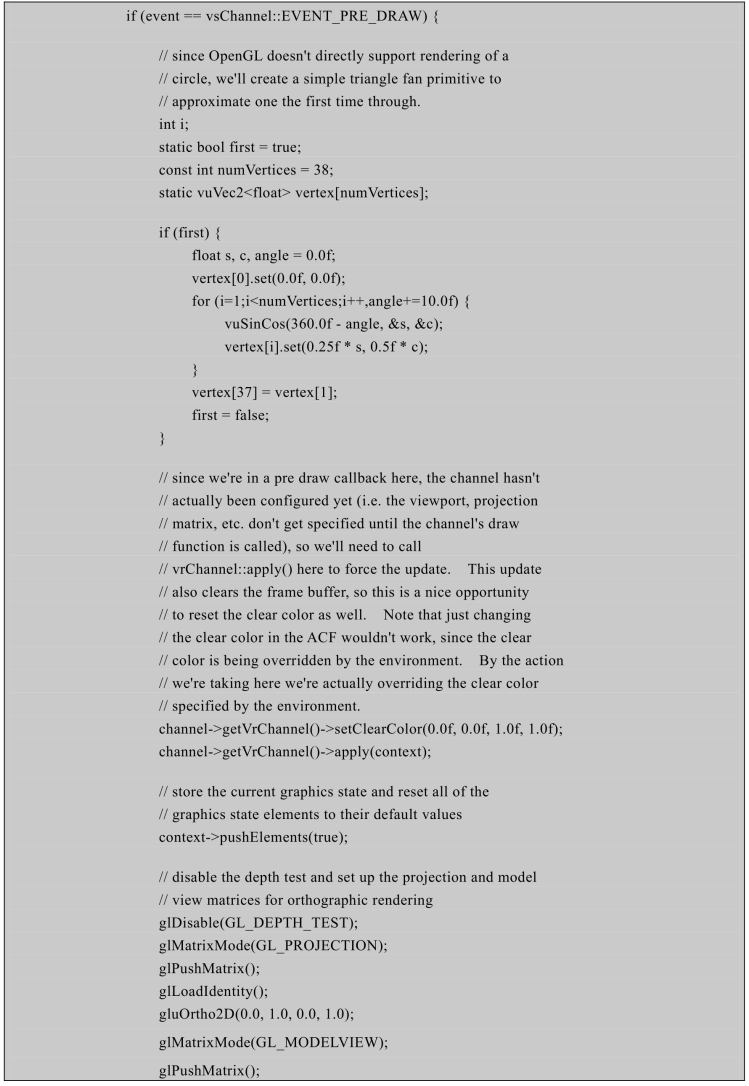

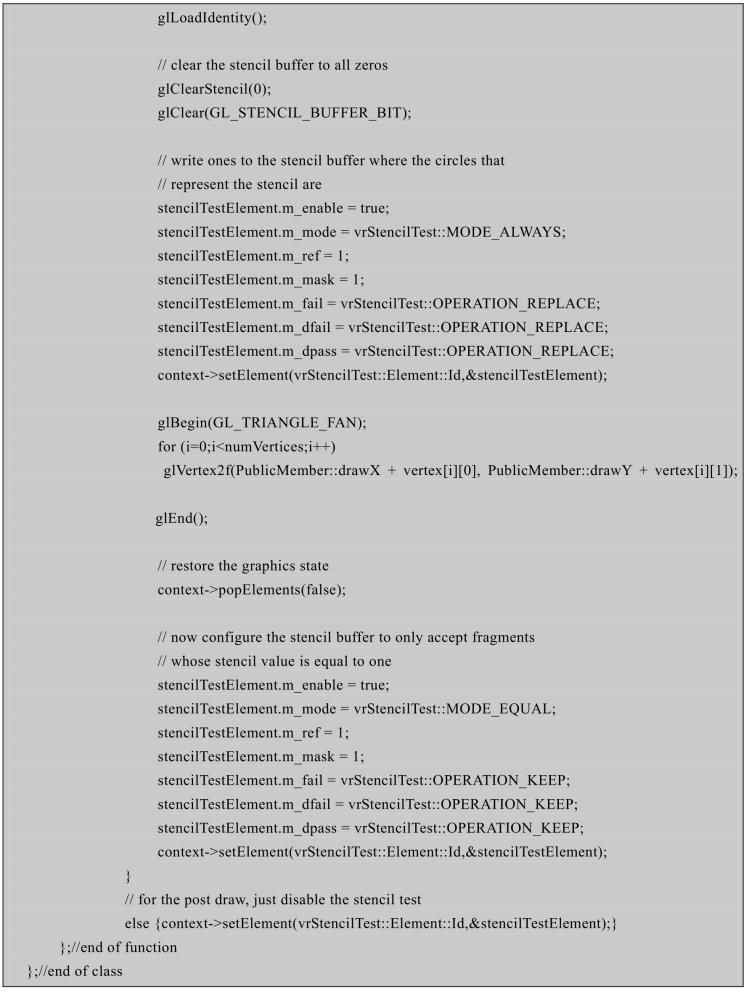

至此，单通道模板效果的设计全部完成，所有设计均在vsChannel：：EVENT_PRE_DRAW事件中完成，详细代码如图9.11.3所示。

图9.11.3　单通道模板效果通道订阅类的设计

单通道模板效果设计完成后，还需要在主线程中进行启用，才会有实际效果。为了使用方便，需要预先定义一个通道静态变量PublicMember：：MainChannel。整个启用过程是在VP的主线程中配置完成的，主要是为通道事件EVENT_PRE_DRAW 和EVENT_POST_DRAW 添加处理程序。

首先，获取通道，并保存于通道指针中：

PublicMember::MainChannel=vpChannel::find("myChannel");

PublicMember::MainChannel->ref();

其次，实例化一个模板特效通道订阅类：

myChannelStencil *myChStencil=new myChannelStencil();

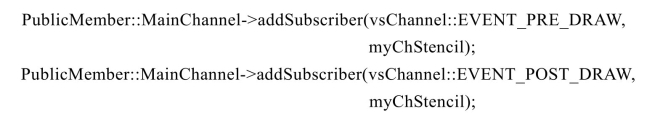

最后，为通道添加订阅者事件及其处理程序：

当然，在主线程退出时，可以移除订阅者：

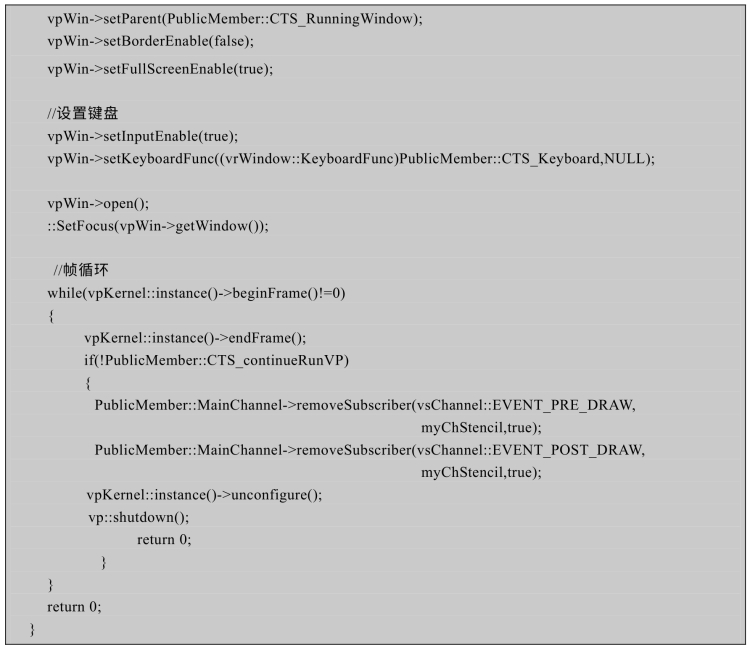

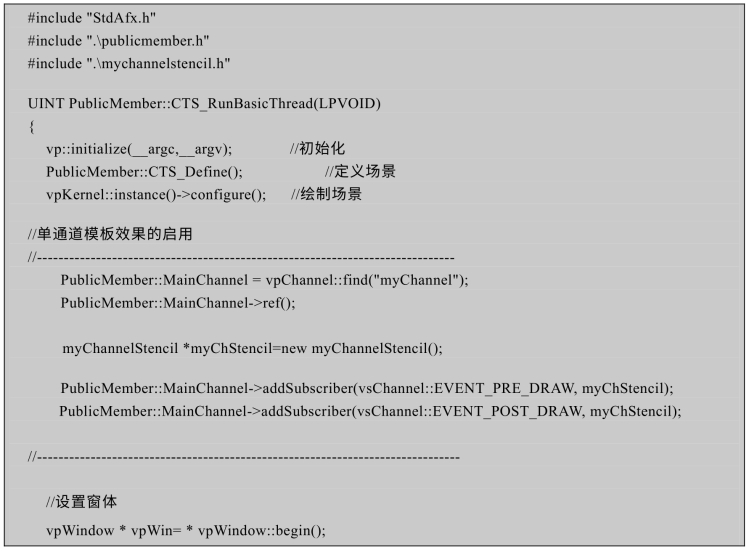

详细代码如图9.11.4所示。

图9.11.2　模板通道订阅类在主线程中的使用

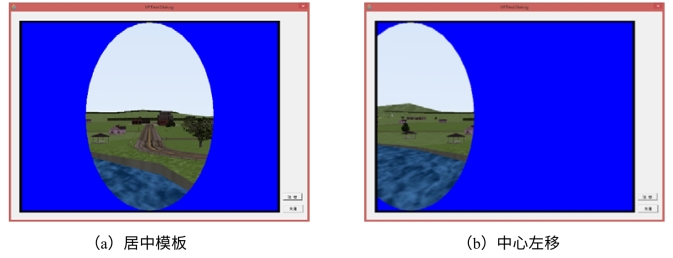

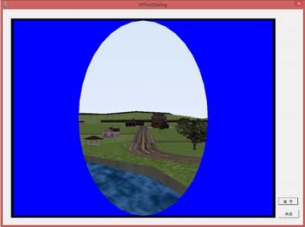

运行结果如图9.11.5（a）所示。

在键盘的左移键功能中减小PublicMember：：drawX的值，使模板圆形左移，其效果如图9.11.3（b）所示当然，右移与此类似。

在键盘的下移键功能中减小PublicMember：：drawY的值，使模板圆形下移，其效果如图9.11.3（d）所示当然，上移与此类似。

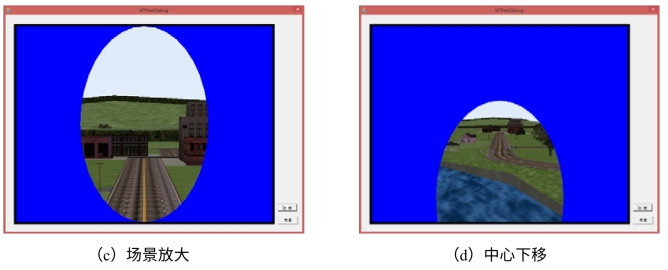

图9.11.5　单通道模板效果

为了更好地体现模板效果，需要重新设计键盘函数的功能。这里增加了一个静态float 类型的变量PublicMember：：m_magnification，用于控制放大倍数。

放大与缩小效果则放在了字母m 功能之下，PublicMember：：m_magnification 默认为1，当其值被修改时，通过修改通道的FOV 角度值实现场景的放大与缩小：

PublicMember::MainChannel->setFOVSymmetric(45.0/PublicMember::m_magnification,-1.0f);

PublicMember::MainChannel ->setLODVisibilityRangeScale(1.0f/ PublicMember::m_ magnification);

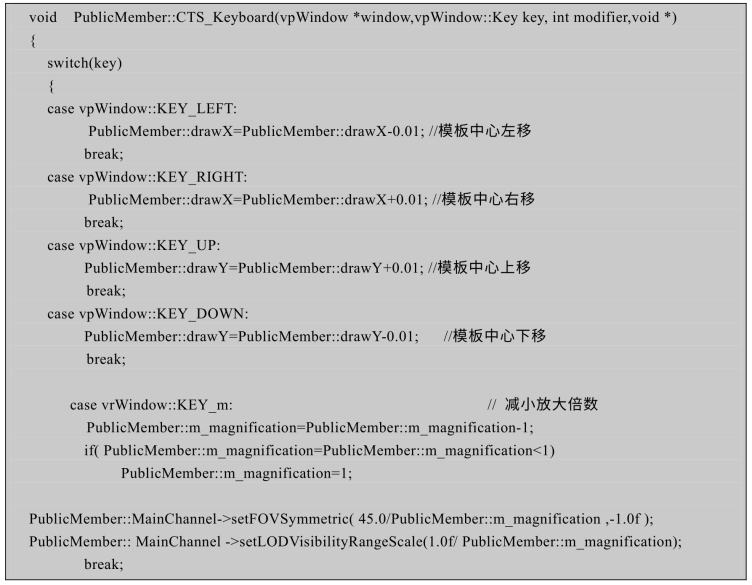

键盘函数的详细代码如图9.11.6所示。

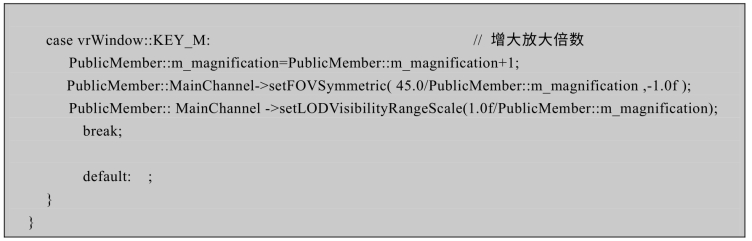

图9.11.6　单模板效果的键盘函数

效果如图9.11.5（c）所示，通道的FOV 角度默认为45°，修改PublicMember：：m_magnification的值也就能修改通道的FOV 角度，从而实现场景的放大与缩小。
