通道屏幕坐标转换类中的关键函数：

void notify(vsChannel::Event event,const vsChannel *channel,vrDrawContext *context)

最后一个参数vrDrawContext *context 为绘制上下文，可以进行图形绘制。其中的fx 和fy 就是依据目标对象的实际三维坐标转换而来，Width 和Height 分别为场景窗口的实际宽度和高度，ValX 和ValY 为窗口鼠标函数获取的当前鼠标在通道窗口的位置。

绘制线段时，以窗口鼠标函数为基础，绘制了四条线段：一条是从通道左下角到鼠标点击位置绘制一条蓝色线段；一条是从通道右下角到鼠标点击位置绘制一条红色线段；一条是绘制宽度为15的蓝色线段为背景；一条是绘制宽度为15的红色线段为对象生命值。后两条线段的以目标对象PublicMember：：CTS_pObject_observer的动态位置（fx，fy）为参考点绘制。

整个绘制过程中，完全使用OpenGL的线段绘制函数。需要绘制复杂图形的，可自行查阅相关函数。

glLineWidth（15.0）用来控制线段的宽度，glColor4f（0.0f，0.0f，1.0f，1.0f）用来控制线段的颜色。

另外，通道屏幕的高度和宽度都进行了归一化处理，范围为[0～1]，以通道屏幕的左下角为坐标原点，以通道屏幕的右上角为[1，1]坐标点。

具体代码如图9.4.5所示。

(www.daowen.com)

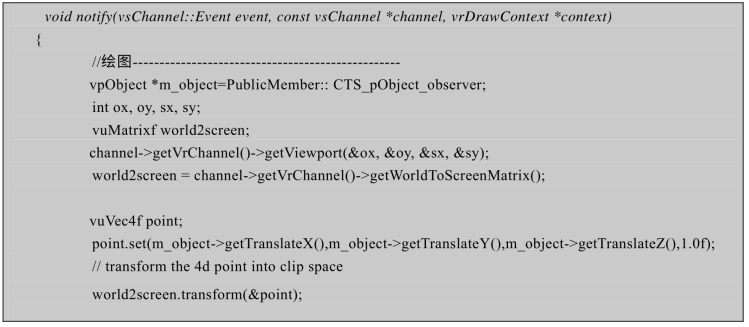

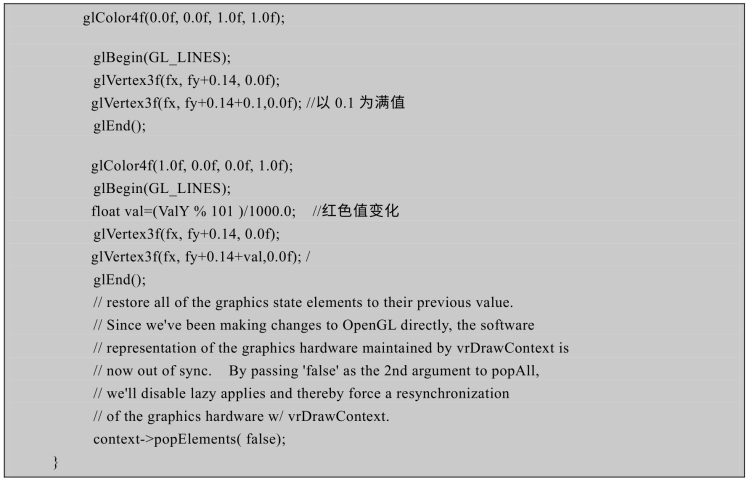

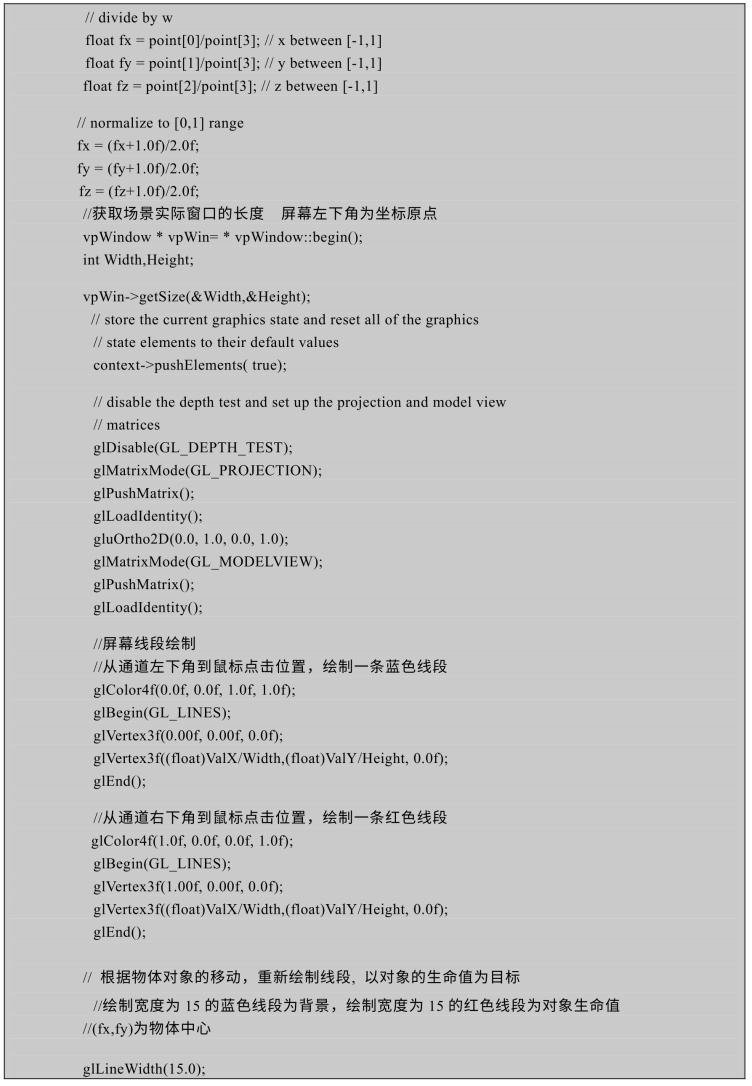

图9.4.5　通道屏幕坐标转换的绘图功能

图形绘制函数编写完毕后，也需要在Vega Prime的主线程中配置使用。

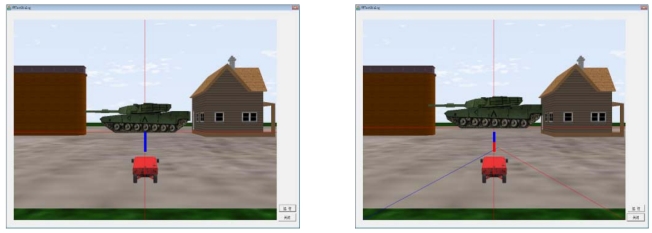

运行例子VPTestDialogMouseScreenDisplay，效果如图9.4.6所示。按下鼠标左键进行上下滑动，汽车头顶的生命值即红色线段值会随之改变。

图9.4.6　通道屏幕图形绘制

当然，图形绘制和文字显示，可以结合使用，效果更好。
