Switch 本身是一个节点，它能够包含多个子节点，其功能主要在于控制子节点的渲染显示。如图6.18.1所示，图中的房子来自系统自带的farmhouse.flt 文件，该文件在creator 中的层次结构明确显示，名字为“damage”的Switch 节点包含两个子节点，一个是g1，一个是house_1。左图中的g1 表示一个完好的房子，其掩码索引为0；右图中的house_1 表示一个被损坏了的房子，其掩码索引为1。

图6.18.1　Switch 图层结构

Switch 节点可以包含多个子节点，每个子节点可以表示出三维对象不同的状态，如图6.18.1所示的完好房子和被破坏的房子两种状态。实际上，一个Switch 节点可以包含多个子节点，其中0 是第一个子节点的索引，1 是第二个子节点的索引，以此类推。但是，在任何一个特定的时刻只有一个掩码索引是激活的，表示场景中只渲染显示该Switch 节点中掩码索引为激活状态的子节点，而其他节点则不渲染显示。这样，利用Switch 节点可以很方便地显示同一个物体在不同情境下的形状。

图6.18.2　Switch 类继承图

vsSwitch 类视图如图6.18.2所示，开发者可查看系统的自带文档，详细了解其所有功能。本节首先把farmhouse 加载进场景，然后利用代码激活掩码索引，显示房子的不同状态，其效果如图6.18.3所示，左图为完好的房子，右图为被损坏了的房子。

图6.18.3　Switch 效果图

对于Switch的编程使用，需要注意的是，对于Switch的命名，不能采用默认名称，即sw1等名称。否则，可能依据Switch的名称不能查找到该Switch。在farmhouse.flt 文件中，Switch命名为damage。另外，必须引入Switch 类的头文件为： #include <vsSwitch.h>。

为了应用开发方便，需要定义一个vsSwitch 静态变量：

static vsSwitch* HouseSwitch；　//房子Switch 指针

定义完成后，应该记得要初始化：

vsSwitch * PublicMember::HouseSwitch =NULL;

操作Switch 之前，必须首先获得Switch 指针。而应用中的Switch 在房子上，则首先应得到房子的指针：(www.daowen.com)

vpObject * house=vpObject::find("farmhouse");

house->ref();

接着获取房子上的Switch：

//获取房子Switch

PublicMember::HouseSwitch=static_cast<vsSwitch *>(house->find_named("damage"));

PublicMember::HouseSwitch->ref();

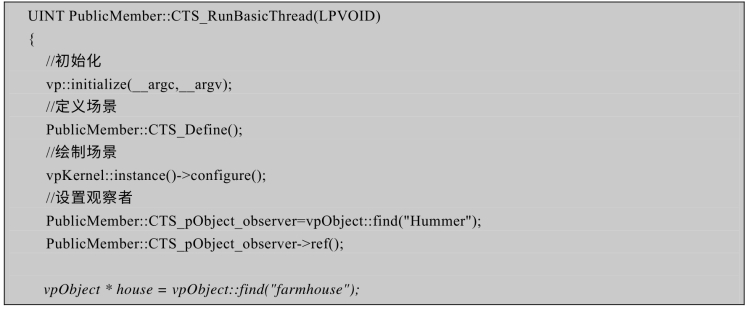

详细代码位于主线程中，具体如图6.18.4所示。

图6.18.4　包含Switch 操作的主线程

对于Switch的编程使用，主要通过设置其活动掩码索引来完成，如图6.18.3所示，左图是按钮“完好”执行的效果，其代码为：

PublicMember：：HouseSwitch->setActiveMask（0）；//设置活动掩码索引为0

右图是按钮“破坏”执行的效果，其代码为：

PublicMember：：HouseSwitch->setActiveMask（1）； //设置活动掩码索引为1
