VegaPrime虚拟现实开发技术:六自由度

时间:2023-11-24 理论教育 版权反馈
【摘要】:在Vega Prime的坐标系统中,用X,Y,Z 来表示物体对象的位置,用坐标系统中的朝向H、斜度P和转角度R的值来表示物体对象的姿态。对于X、Y、Z、H、P、H 六个值,就是Vega Prime 中的六自由度,具体定义如图2.1.1所示,符合笛卡儿坐标系中的右手定则。在这个坐标系中,观察者站在负Y轴上,面向正Y轴,Vega Prime的H、P、R遵循如下定义:朝向Heading 指Z轴转向:● +H 指向左旋转;● -H 指向右旋转。

VegaPrime虚拟现实开发技术:六自由度

在现实中,任何一个物体都有一个坐标位置,比如GPS(Global Position System)。在虚拟现实中,要定位一个物体对象,也同样如此。任何一个物体对象的位置由(X,Y,Z)三坐标决定,姿态由(H,P,H)决定。在Vega Prime的坐标系统中,用X,Y,Z 来表示物体对象的位置,用坐标系统中的朝向H(Heading)、斜度P(Pitch)和转角度R(Roll)的值来表示物体对象的姿态。对于X、Y、Z、H、P、H 六个值,就是Vega Prime 中的六自由度,具体定义如图2.1.1所示,符合笛卡儿坐标系中的右手定则。在这个坐标系中,观察者站在负Y轴上,面向正Y轴,Vega Prime的X、Y、Z 遵循如下定义:

● +X 指向右;

● -X 指向左;

● +Y 指向前;

● -Y 指向后;

● +Z 指向上;

● -Z 指向下。

在这个坐标系中,观察者站在负Y轴上,面向正Y轴,Vega Prime的H、P、R遵循如下定义:

朝向Heading 指Z轴转向:

● +H 指向左旋转;(www.daowen.com)

● -H 指向右旋转。

斜度Pitch 指X轴转向:

● +P 指向上旋转;

● -P 指向下旋转。

转角度Roll 指Y轴转向:

● +R 指运动转向右边旋转;

● -R 指运动转向左边旋转。

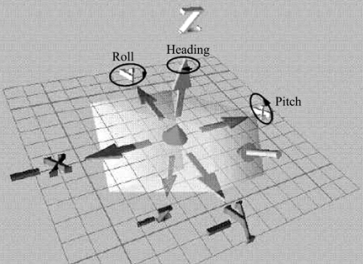

图2.1.1 坐标系
