水电站压力管道供水方式

目前,水电站通过压力管道向多台机组供水的方式主要有3种,即单元供水、联合供水、分组供水,见图4-2。水电站压力管道钢管的首部快速闸门(阀)和事故闸门(阀)必须在中央控制室和现场设置操作装置并要求有可靠的电源为其供电。

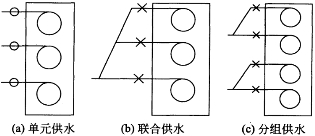

图4-2 压力水管的供水方式

“○”为有时可以不设的阀门情况;“×”为必须设置的阀门或闸门(www.daowen.com)

(1)单元供水 即单管单机工况,见图4-2(a),其特点是每台机组都有一条压力管道供水、不设下阀门。其优点是结构简单(无岔管)、工作可靠、灵活性好(当某根管道检修或发生事故时只影响一台机组工作,其他机组照常工作),另外,单元供水的管道易于制作(无岔管)。其缺点是管道在平面上所占尺寸大、造价高。单元供水方式适用于单机流量大或长度短的地下埋管或明管(混凝土坝身管道也常采用这种供水方式)。

(2)联合供水 即一管多机工况,见图4-2(b)。其特点是一根主管向多台机组供水,在厂房前分岔,在进入机组前的每根支管上设快速阀门。其优点是单管规模大、分岔管多、布置容易。其缺点是造价较高,另外,一旦主管道检修或发生事故需全厂停机。联合供水方式适用于单机流量小、机组少、引水管道较长的引水式水电站(原因是地下埋管中开挖距离相近的几根管井多有一定困难,故常采用这种方式)。

(3)分组供水 即多管多机工况,见图4-2(c)。其特点是设多根主管,每根主管向数台机组供水,在进入机组前的每根支管上设有快速阀门。其优点介于上面两种供水方式之间,适用于压力水管较长、机组台数多、单机流量较小的地下埋管和明管。
