小水电站施工基本要求

时间:2023-11-24 理论教育 版权反馈
【摘要】:小水电站施工的总体要求小水电站施工应编制施工组织设计。编制施工组织设计的依据与应具备的资料包括与电站施工有关的水文、气象、地形、地质资料、设计图和工程量;电站所在地区的施工条件;上级主管部门或业主对施工组织设计的意见和要求等。小水电站施工组织设计文件编制的原则是结合实际、因地制宜;统筹安排、综合平衡、妥善协调各分部、分项工程;结合国情推广新技术、新材料、新工艺和新设备。

小水电站施工基本要求

(1)小水电站施工的总体要求 小水电站施工应编制施工组织设计。编制施工组织设计的依据与应具备的资料包括与电站施工有关的水文、气象、地形、地质资料、设计图和工程量;电站所在地区的施工条件;上级主管部门或业主对施工组织设计的意见和要求等。小水电站施工组织设计文件编制的原则是结合实际、因地制宜;统筹安排、综合平衡、妥善协调各分部、分项工程;结合国情推广新技术、新材料、新工艺和新设备(凡经实践证明技术经济效益显著的科研成果仍需经论证后方可采用)。

(2)施工导流 小水电站施工导流标准应按相关原则选择,即:导流临时建筑物级别为Ⅴ级且其洪水标准应符合表1-15规定;当坝体填筑物高度达到不需围堰保护时或导流建筑物封堵后其临时度汛洪水标准应按表1-16确定(但可根据失事后对下游影响的大小适当提高或降低标准);过水围堰的挡水及过水标准应根据围堰的不同运用时段分别采用枯水期洪水和全年洪水按表1-15的规定确定;截流标准可采用截流时段重现期3~5年的月或旬的平均流量;导流泄水建筑物封堵下闸设计流量可用封堵时段内重现期3~10年的月或旬的平均流量(或按实测水文统计资料分析确定);封堵工程施工阶段的导流设计标准可在该封堵时段5~10年重现期范围内选定;施工期蓄水标准可按保证率75%~85%计算。小水电站导流方式应根据枢纽布置、水工建筑物形式和河流特性综合分析截流、坝体度汛、封堵、初期发电及施工总进度等因素并经方案比较后可分别采用分期围堰导流、与断流围堰配合的明渠导流、隧洞导流、涵管导流以及施工过程中的坝体底孔导流、缺口导流和不同泄水建筑物组合导流等。导流挡水、泄水建筑物的形式应根据地形、地质、水文、枢纽布置、施工等条件并经技术经济比较后确定,当导流建筑物与永久工程结合时应提出结合方式及具体措施。施工期蓄水应与导流泄水建筑物封堵统一安排,应提出后期导流建筑物的封堵措施,导流建筑物封堵过程中应采取措施解决下游发电、灌溉、通航、供水要求。

表1-15 小水电站临时建筑物洪水标准

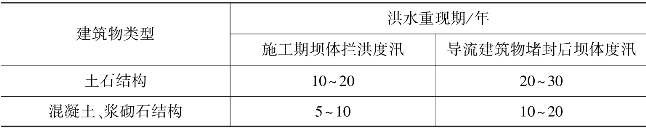

表1-16 坝体临时度汛洪水标准

(3)料场选择及开采 天然建筑材料开采量应分别根据土石方填筑、混凝土及砌石等用量以及加工、运输、堆存、施工中损耗和弃料量确定。土石坝料场的选择应遵守下列原则:坝料物理力学性质应满足坝体用料质量标准;储量应相对集中、料层厚且总储量能满足坝体填筑需用量;应按坝体不同部位使用料场;应保留部分近距离的料场用于坝体合拢和抢拦洪高程;料场剥离层要薄以便于开采;开采工作面应开阔、运距短且附近应有废料堆场;应不占或少占耕地、林场。混凝土骨料料场选择应遵守相关原则,即工程附近天然砂砾石储量应丰富且质量应符合标准(当级配及开采、运输条件好时应将其作为主要料源);若在主体工程附近合格的天然砂砾石料场储量不能满足用量时宜就近开采加工人工骨料(当开挖渣料数量多、质量好且能满足施工进度需要时应优先利用);应少占或不占耕地。选定料场的开采、运输、堆存、加工工艺、废料处理、环境保护设计及主要机械设备应经方案比较后确定。(www.daowen.com)

(4)主体工程施工 小水电站主体工程施工设计应包括以下8方面内容:水工建筑物设计对施工的要求;确定主要单项工程施工方案及其施工顺序、施工方法、施工布置和工艺(对有温度控制要求的建筑物应提出相应的温度控制要求和防止裂缝的措施);根据总进度要求安排主要单项工程施工进度及相应的施工强度;选择主要单项工程的主要施工设备型号和数量;确定主要施工设施的规模、布置和形式;计算施工辅助工程的工程量及主体工程施工的附加量;计算施工所需的主要材料、劳动力数量和需用计划;协同施工总布置和总进度平衡整个工程土石方。电站主体工程施工方案选择的基本原则是施工期短且能保证工程质量和安全;辅助工程量及施工附加量应小且施工成本低;先后作业之间、土建工程与机电安装之间、各道工序之间应协调均衡且干扰小;技术应先进、可靠;施工强度和施工设备、材料、劳动力等资源需求应均衡。

(5)场内外交通 小水电站施工的对外交通宜采用公路运输方式,应优先利用国家或地方现有交通设施并选择里程短的改建、新建道路确定重大部件的运输措施和对外交通施工进度。小水电站场内交通布置方案应根据施工总布置、场内交通道路建设和维护费用、运输总费用及满足施工运输要求等因素经多方案比较后确定。对选定的场内交通方案应确定其线路及设施的技术标准和场内主要交通干线与场外交通的衔接方式。

(6)施工工厂设施 施工工厂设施宜利用当地企业的设施和生产能力。需要设在现场的施工工厂其布置应符合相关要求,厂址宜靠近服务对象和用户中心,水电供应和交通运输应方便并应避免物资逆向运输,协作关系密切的施工工厂布置宜相对集中,生产区与生活区应相对分开,应满足防火、安全、卫生和环境保护要求。施工工厂应分系统设计,应分别确定厂址、平面布置、生产规模、场地和房屋面积,应确定土建工程量及所需的主要设备。

(7)施工总布置 小水电站施工总布置应符合相关原则,应根据工程施工特点及进度要求选择施工临时设施项目并确定其规模,应节约用地和少占耕地并应有利于工程完工后临时占地的复耕和造地,应在满足环境保护要求、不影响河道排洪和不抬高下游尾水位的前提下利用猹料形成施工场地,应避免在不良地质区域设置施工临时设施,施工场地的防洪标准应按5~10年重现期洪水选择,应整体规划施工场地排水并提出防护措施,防止水土流失。施工分区布置应符合相关要求,施工分区布置应使枢纽工程施工形成最优工艺流程,分区间的交通道路布置应合理、运输应方便并应避免或减少反向运输,机电设备、金属结构组装场地宜靠近主要安装场地且交通方便,施工管理中心宜设在主体工程施工工厂区和仓库区的适中地段(各施工区应靠近其施工对象,生活区与生产区宜分开布置),主要施工物资仓库、站场等应布置在场内外交通衔接处,炸药库、雷管库、油库等的设置应满足安全要求。

(8)施工总进度 小水电站工程建设工期应分为工程筹建期、工程准备期、主体工程施工期和工程完建期(工程总工期为后三项工期之和)。编制施工总进度应遵守相关原则,对控制总工期或受洪水威胁的工程和关键项目应采取技术和安全措施(应尽量缩短建设周期、发挥投资效益),应采用平均先进指标、适当留有余地,应在科学分析枢纽主体工程、场内外交通、施工导截流及其他施工临时工程、施工工厂设施等建筑安装任务的基础上编制单项工程施工进度和各施工价段的施工进度计划并确定其关键路线及项目、施工强度和分阶段的工程形象面貌,应在对施工总进度进行资源优化后确定包括有强度曲线与劳动力曲线内容的施工总进度表(含关键路线进度表)和劳动力、主要施工设备、主要材料分年度供应计划等。
