本节以某中水厂的系统为例，介绍反渗透系统的控制。

微滤产水要经过加药泵加入杀菌剂、还原剂及酸碱剂才能使水质满足反渗透工艺的要求。对四台提升泵输送的反渗透进水检测其温度、酸碱度及氧化还原电位（ORP），检测若不满足要求，经V7102返回。水厂反渗透系统拥有3个膜组单元（RACK_RO1～RACK_RO3），每个单元配有一台变频高压泵VFD_P7301和阻垢剂加药装置，如图6-65所示。

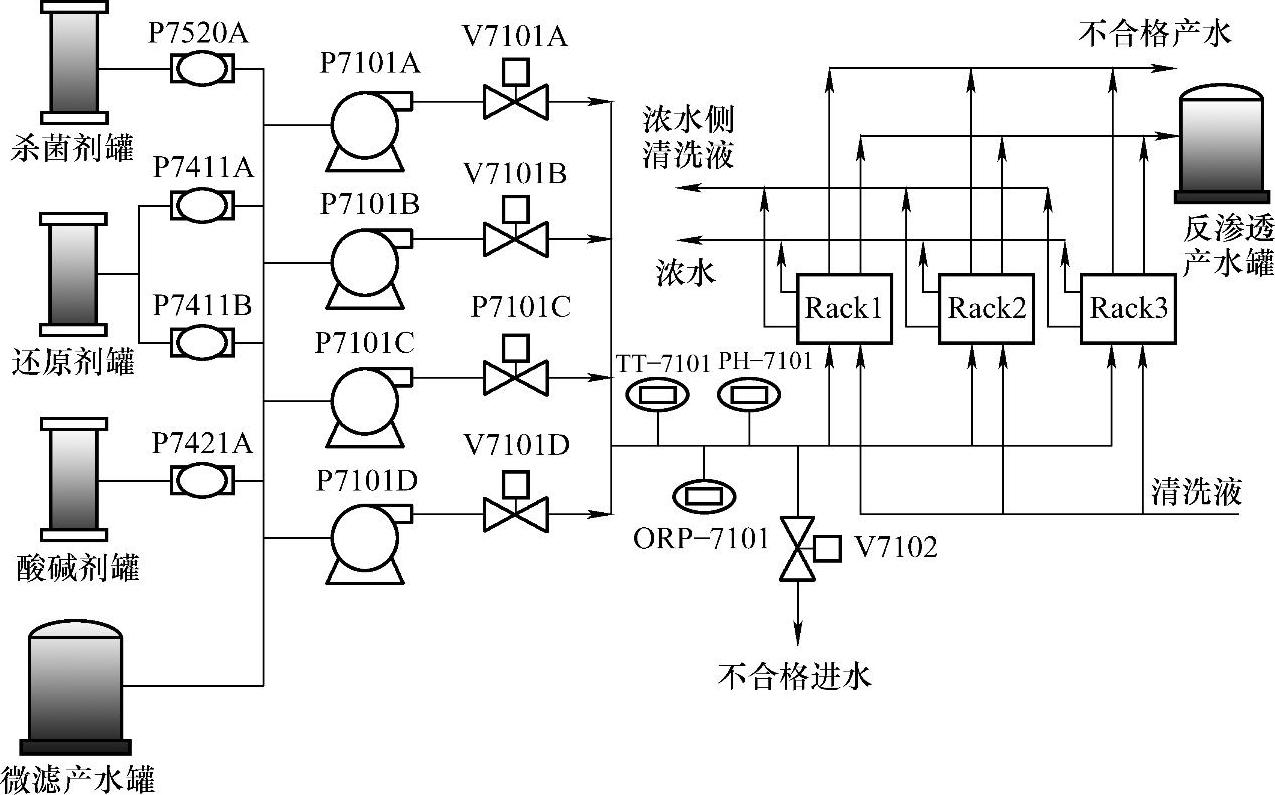

图6-65 反渗透系统

每一个膜组单元又分为一段和二段，共有八个阀门进行控制。生产用水时，两段共用膜架进水自动阀门V7007、膜架产水自动阀门V7008、自动快排阀门V7001、不合格产水自动排放阀门V7002；两段各自有独立的CIP清洗进水阀门（一段CIP进水自动阀门V7003、二段CIP进水自动阀门V7004）和返回阀门（一段CIP返回自动阀门V7005、二段CIP返回自动阀门V7006）进行CIP清洗，如图6-66所示。

(www.daowen.com)

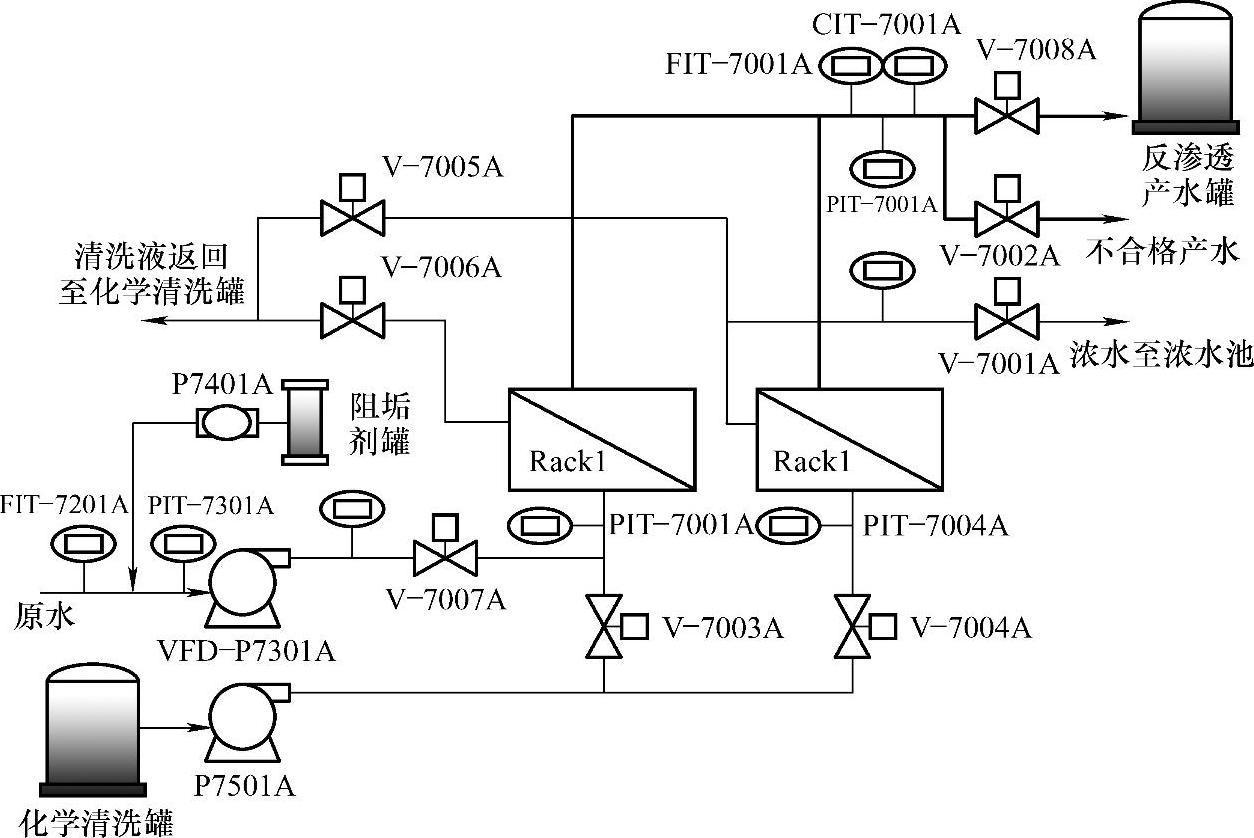

图6-66 反渗透膜单元

需要注意的是，每一个模组单元的两段共用进水管路，这可能造成启动时两段进水量一直变化并互相影响，由于本系统产水规模较小，为简化设计忽略了这方面的考虑。大的系统设计成进水不共管路，就不会出现这种情况。此外，大型的海水淡化项目，模组会相应增加，因为模组的产水量是一定的。

其它设备见表6-15。

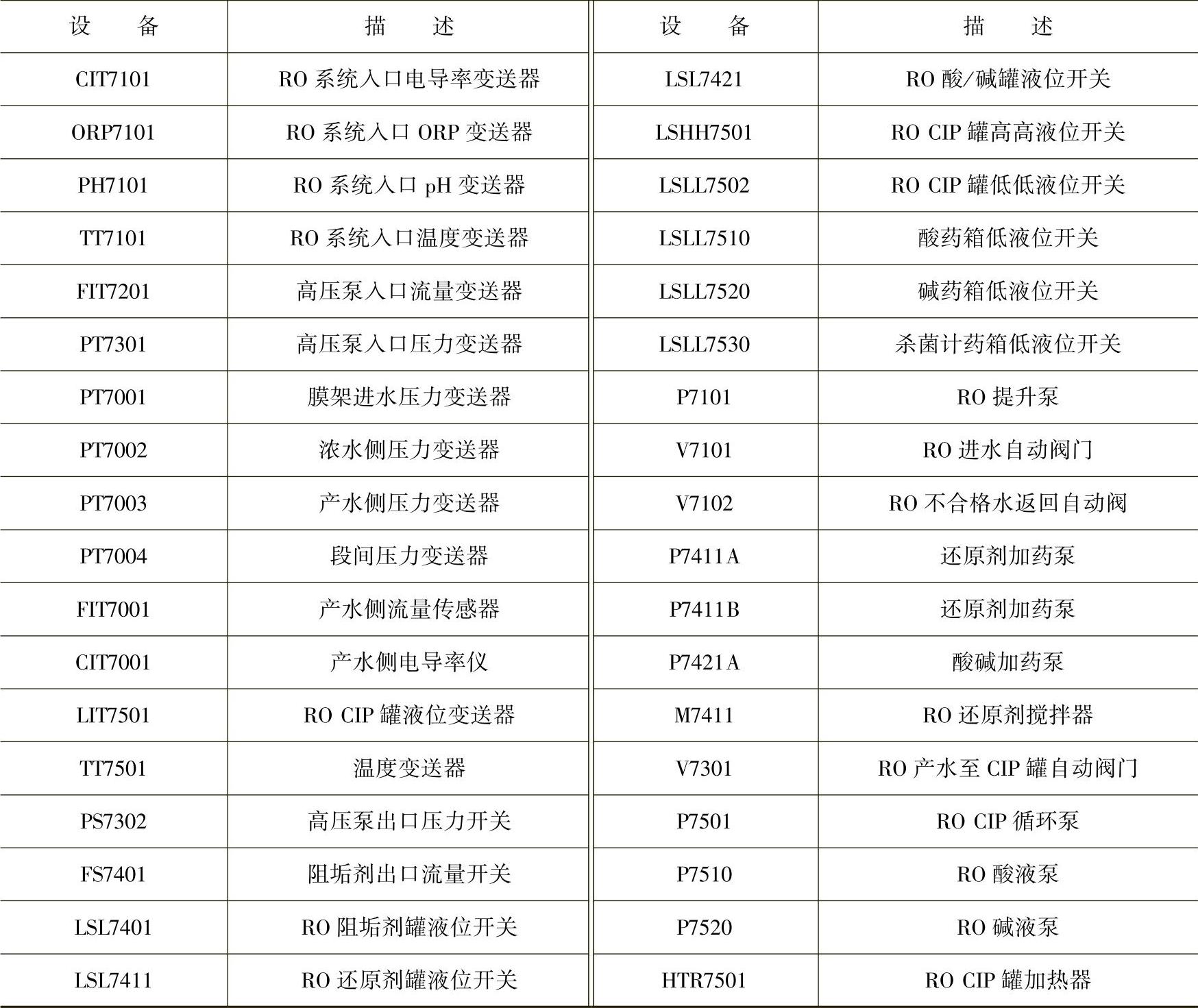

表6-15 其它设备列表
