本节以某中水厂的系统为例，介绍微滤系统的控制。

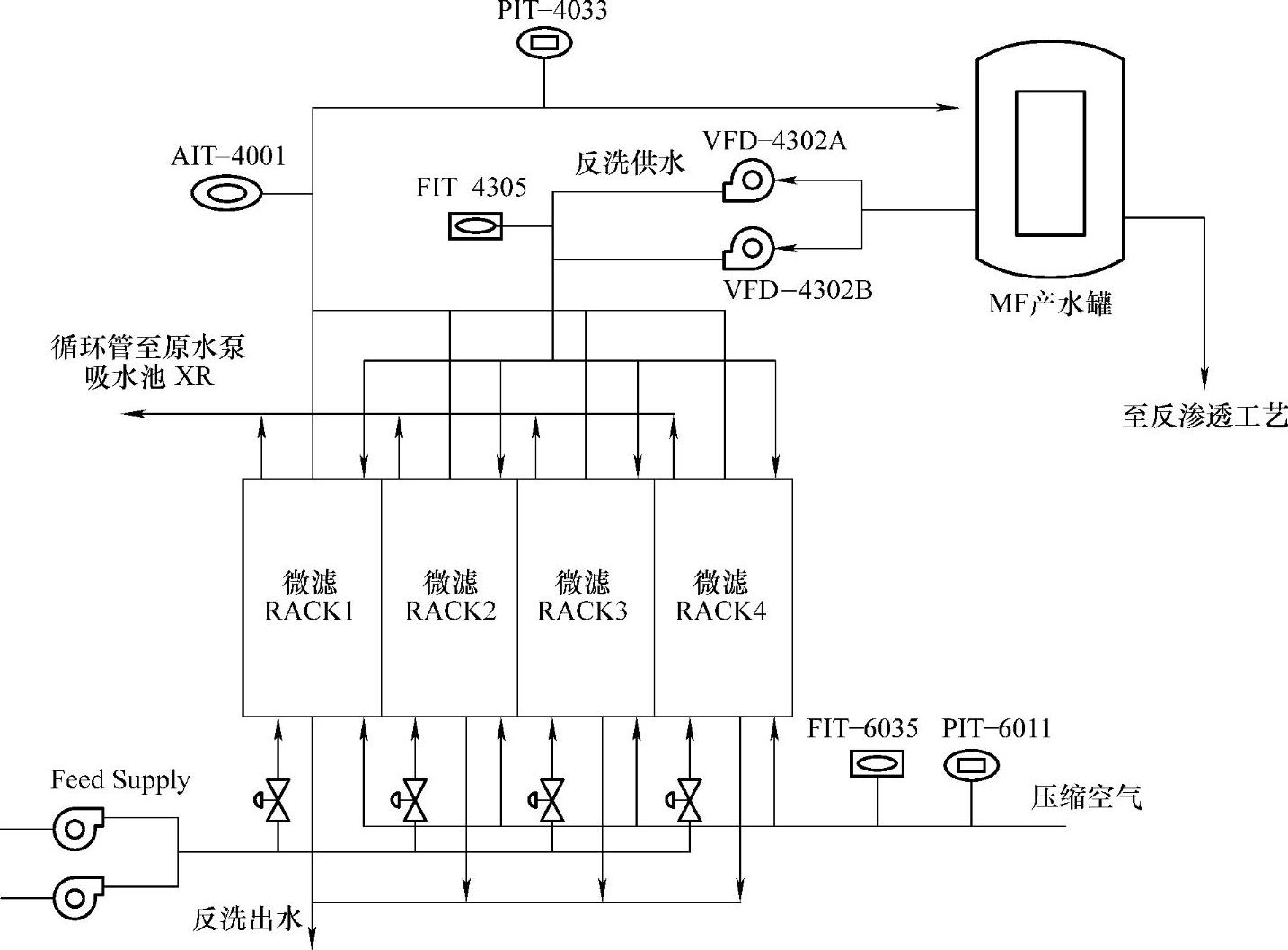

A水厂微滤系统拥有4个膜组单元（RACK1—RACK4），每个膜组单元由108根膜柱组成，如图6-25所示。4个膜组的结构完全相同，共用一套过滤进水管路、反冲洗供水管路、循环回水管路和空气进气管路，因此只需要一套给水泵（2台，1用1备）、反冲洗水泵（2台，1用1备）和一套空压机供气系统。

图6-25 微滤系统结构

为了保证每个膜组单元工作时的相对独立性，在每个膜组单元的分支管路中都安装有阀门，通过控制各个支路阀门的开关来实现膜组间工作的相对独立性，例如图6-25中每个膜组进水支管路中都安装有进水调节阀，当某个膜组受损需要维修或需要停止进水时便可关闭该调节阀而不影响其它膜组的正常工作。

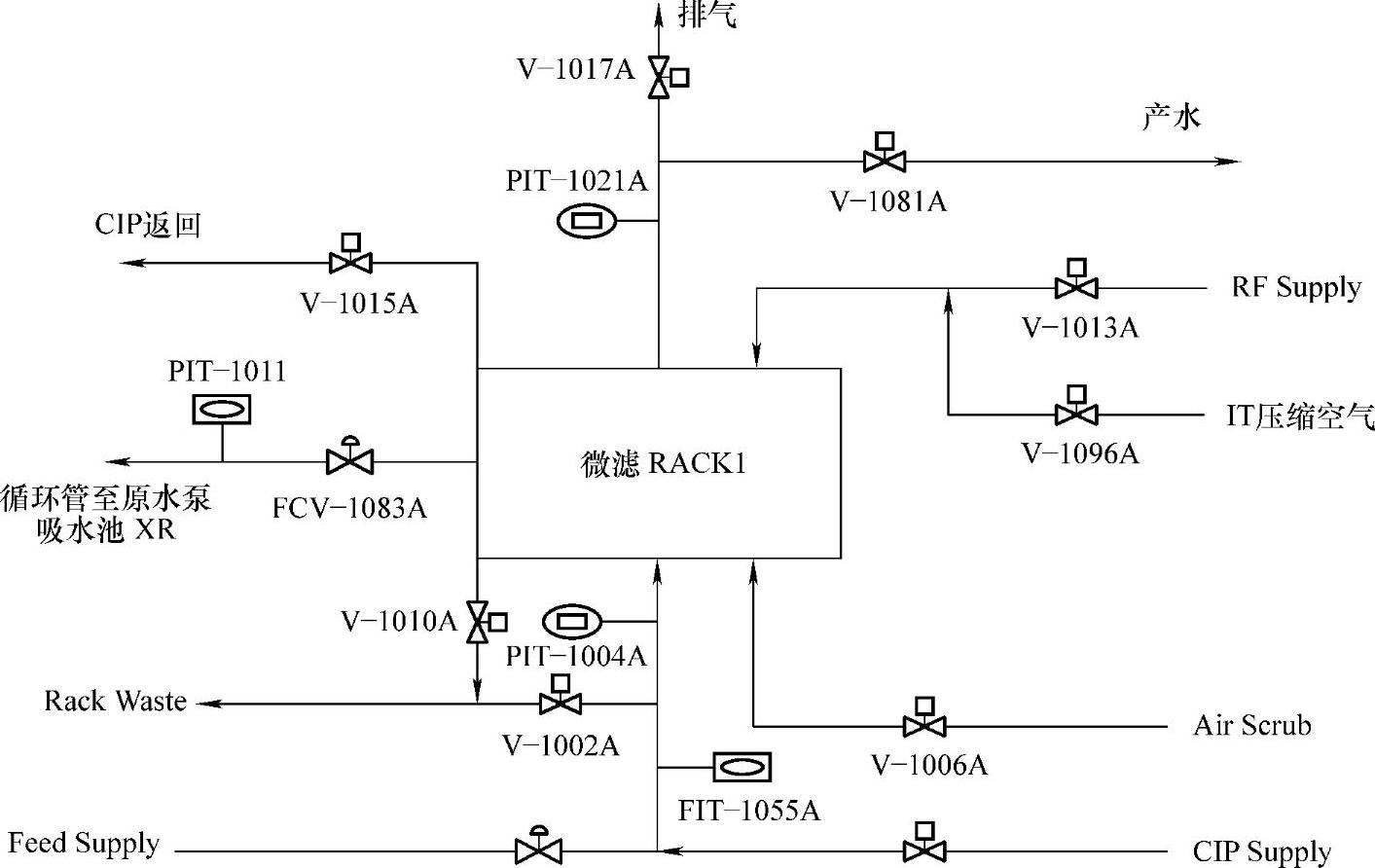

膜组单元1（RACK1）的详细结构如图6-26所示。

图6-26 膜组单元结构图

从图6-26中可以看到，每个膜组单元包含有很多阀门。因此在微滤控制系统中阀门控制非常重要，通过控制多个阀门间的不同开闭组合来实现微滤工艺中不同环节，如过滤、反冲洗、化学清洗等之间的切换。同样通过控制可调节阀门的开度又可实现进水量、循环回水量和进气量等的调节，以满足微滤工艺的需求。(www.daowen.com)

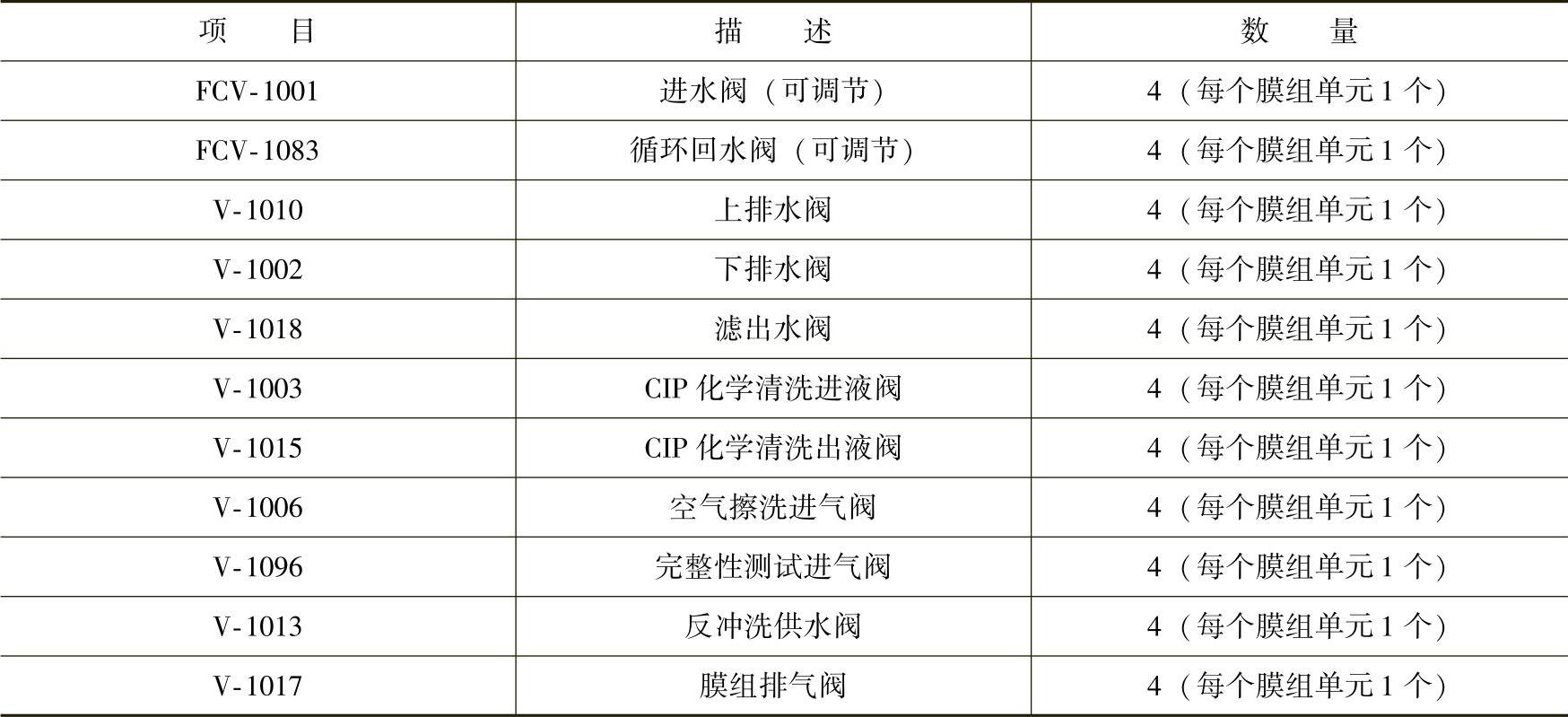

该微滤控制系统的主要阀门见表6-9。

表6-9 微滤系统阀门

每个膜组单元还包含有很多传感器如流量传感器、压力传感器等。它们用于实时检测微滤系统的各种运行数据，使操作员能够对微滤系统的运行状况进行实时监控，保障微滤系统的正常生产和安全运行，同时为系统的控制程序联锁提供了必要因素。

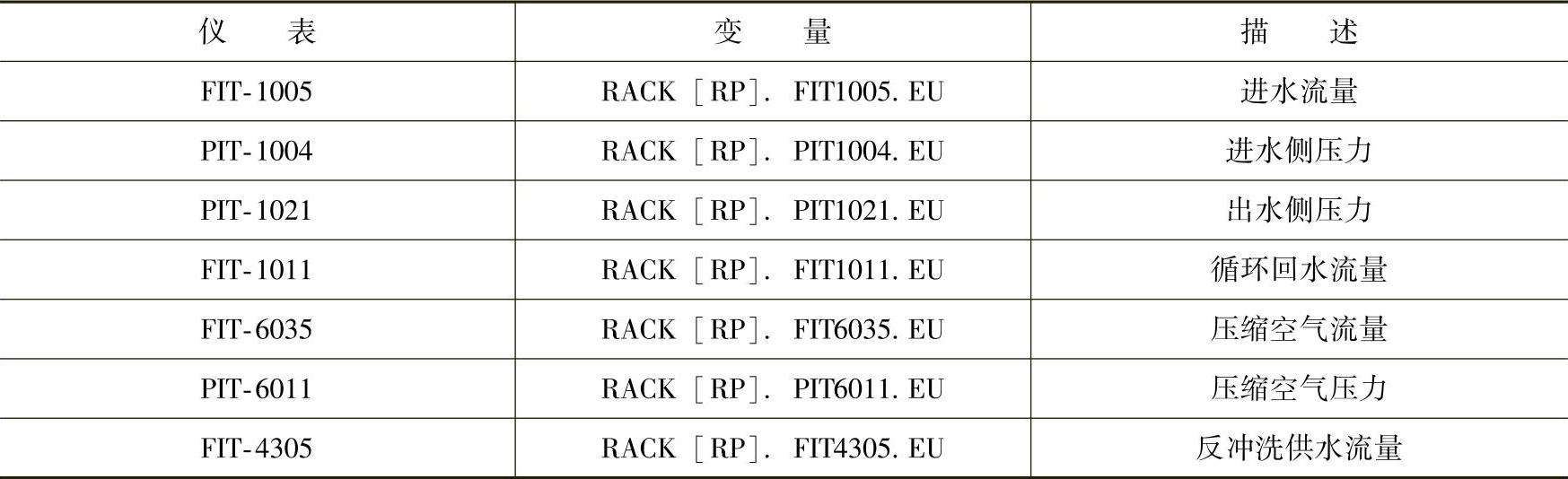

该微滤系统的检测单元见表6-10。

表6-10 微滤系统检测单元
