排水泵房控制由变电所MCC实现，潜水轴流泵按运行要求设置现场手动按钮箱，操作箱面板上应设“手动/自动”转换开关。“手动”状态下，由按钮箱面板上的按钮直接控制潜水泵的运行；“自动”状态下，由现场PLC分控制站自动控制潜水泵的运行。

排水泵房设置8台潜水泵（6用2备），PLC系统根据泵井液位及高位井液位（潮位）进行控制，当外江潮位高于自流液位时，潜水泵将起动，直至外江潮位低于自流液位。泵的工作液位可设定。液位值可由操作人员键盘设定。水泵设为轮序控制，每次总是起动累计运行时间最短的一台水泵，而每次总是停止累计运行时间最长的一台水泵，使每台泵运行时间相等。

控制程序将使每台泵停止/起动间隔大于10min（可设定），如发生故障应报警并将备用泵自动投入运行，控制程序使每一台泵每小时起动次数少于6次，且不论何种情况，不得同时起动2台及2台以上水泵。所有状态在上位监控系统可观察并记录，发生故障时在中控室有报警提示，提醒操作人员现场检查。起停泵组控制逻辑图如图4-10和图4-11所示。

LCS3系统将根据出水泵房前池液位信号和出水高位井液位信号（在自流排放状态下可近似代表钱塘江当前潮位）自动控制6台水泵运行。在出水高位井液位＞4.46m（钱塘江平均高潮位）的情况下，当液位增加到某个设定值H₁（H₁＞L₀＞7.5m）时，PLC将自动增加一套水泵投入运行，如果液位继续增加至另一个设定液位值H₂时，PLC将自动再增加一台水泵投入运行，以此类推；如果出水泵房前池液位下降至某个设定值L时，PLC将自动停止一套水泵运行，直至液位保持基本稳定，当出水泵房前池液位下降至L₀或出水高位井液位≤4.46m（钱塘江平均高潮位）时，PLC将自动停止所有水泵运行，出水依靠拍门自流排放。出水泵房水泵起动、停止水位控制如表4-4所示。

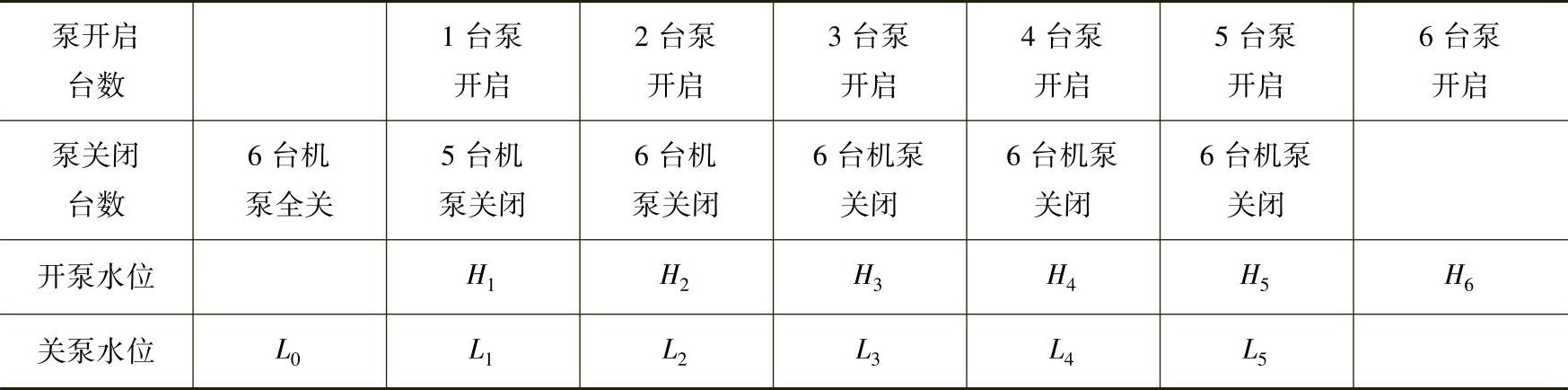

表4-4 出水泵房水泵起动、停止水位控制

(www.daowen.com)

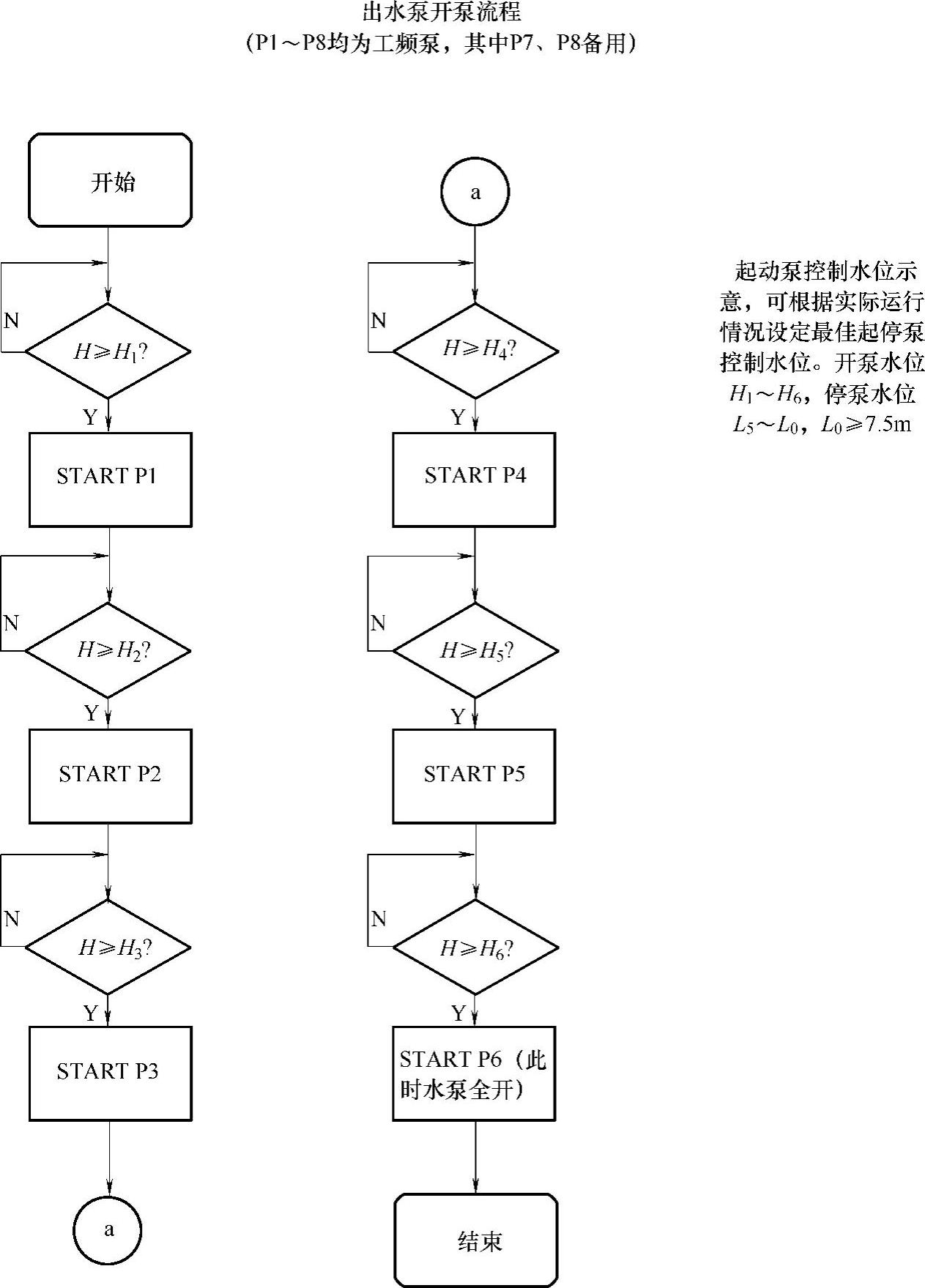

图4-10 起动泵控制逻辑图

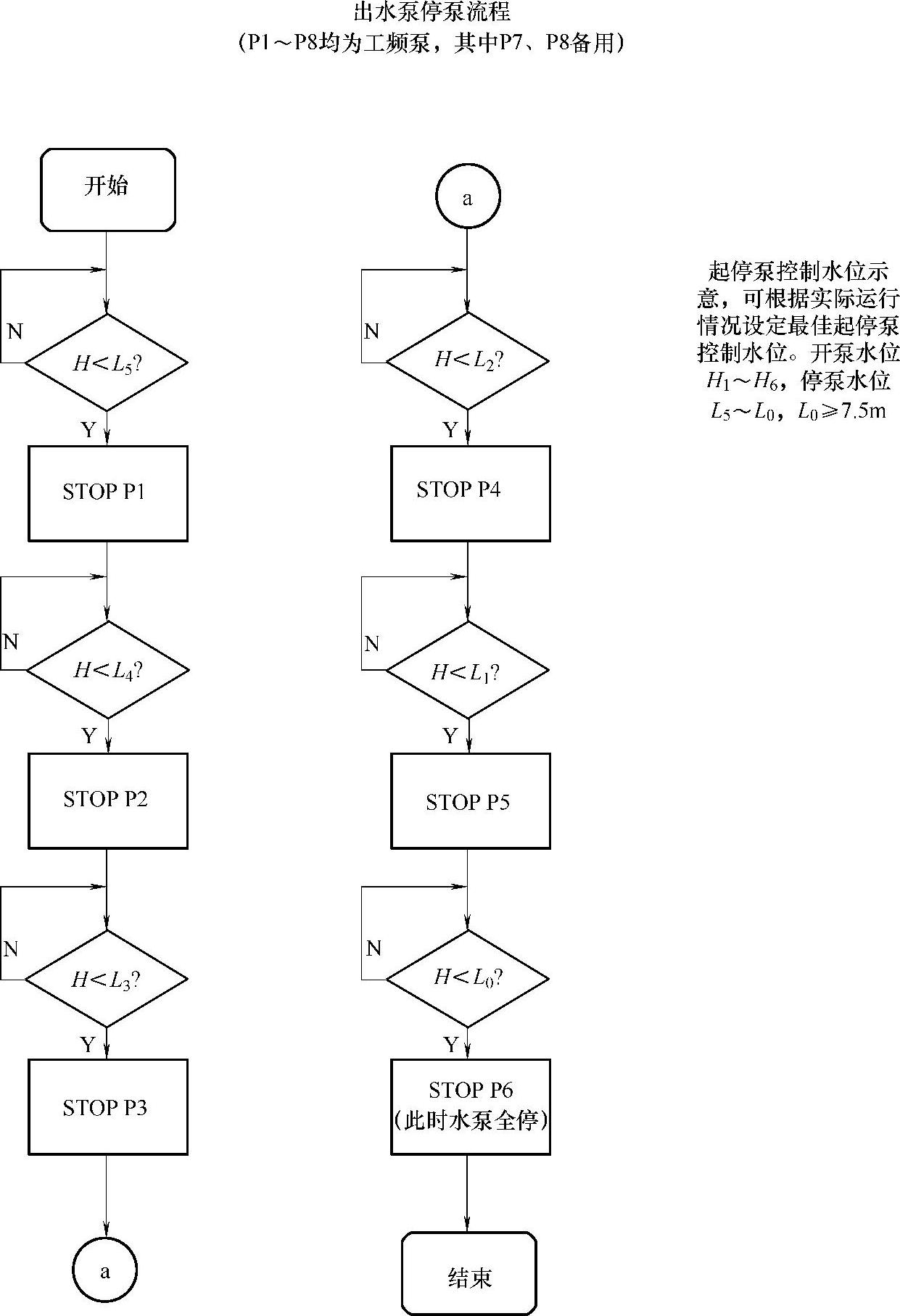

图4-11 停泵控制逻辑
