ControlLogix系统污水处理行业中的加药间控制

时间:2023-11-24 理论教育 版权反馈
【摘要】:加药间主要包括溶液池控制系统、计量泵控制系统、贮液池控制系统。当某一台加药计量泵发生故障时,该加药计量泵自动退出运行;若有备用加药计量泵,则自动切换到备用加药计量泵运行,每台计量泵联动运行时间均可由上位监控计算机及LCS3现场PLC分控制站操作界面HMI进行设置,默认设定为运行1h后切换。

ControlLogix系统污水处理行业中的加药间控制

加药间有9台计量泵(分三组运行,各组2用1备)、3台搅拌器、2台提升泵、9个电动球阀。计量泵、搅拌器、电动球阀均可以“就地”控制,也可以“远程单动”或“远程联动”控制。加药间主要包括溶液池控制系统、计量泵控制系统、贮液池控制系统。

1.溶液池控制系统

该系统的控制设备有:搅拌机、进液电动球阀和出液电动球阀。当溶液池系统切换至联动时,系统先判断1#溶液池中药液液位是否在低液位,如不在低液位,则设定该池为投加池,否则判断下一组溶液池中药液液位是否在低液位,如不在,则设定2#池为投加池,以此类推。当一个溶液池低液位时,自动切换到下一个溶液池进行投加,被设定为投加池的溶液池自动开启出液电动球阀,系统可以由计量泵进行加药。

溶液池在液位低时,进入补液过程程序,关闭出液电动球阀,确认1#、2#贮液池,则自动开启相应的进液电动球阀,待源液池系统相应的提升泵运行后,再开启进水电动球阀进行补水稀释,当药液补加到高液位时,自动关闭进液电动球阀和进水电动球阀,相应的源液池系统提升泵关闭,补液过程结束。

搅拌机在投加池为补液过程时自动开启,连续运行直至该过程结束,溶液池控制系统工作流程图如图4-7所示。

2.计量泵系统

计量泵起动顺序遵循先停先起动的原则,每台加药计量泵完成运行设定的时间后,根据先启先停的原则自动切换。当某一台加药计量泵发生故障时,该加药计量泵自动退出运行;若有备用加药计量泵,则自动切换到备用加药计量泵运行,每台计量泵联动运行时间均可由上位监控计算机及LCS3现场PLC分控制站操作界面HMI进行设置,默认设定为运行1h后切换。

可根据运行需要,在溶液池进入联动后,计量泵系统切换进入联动。当溶液池出液电动球阀有一个在开位时,自动开启计量泵。计量泵分为3组,每组3台,采用两用一备的方式运行,启动顺序遵循先停先启动的原则,每台泵运行设定的时间后,根据先动先停的原则自动切换。当某台加药计量泵发生故障时,该加药计量泵自动退出运行;若有备用加药计量泵,则自动切换到备用加药计量泵运行。

加药系统为比例投加,每台计量泵联动运行时间均可由上位监控计算机及LCS3现场PLC分控制站操作界面HMI进行设置,默认设定为运行1h后切换,计量泵系统工作流程图如图4-8所示。


图4-7 溶液池控制系统工作流程图

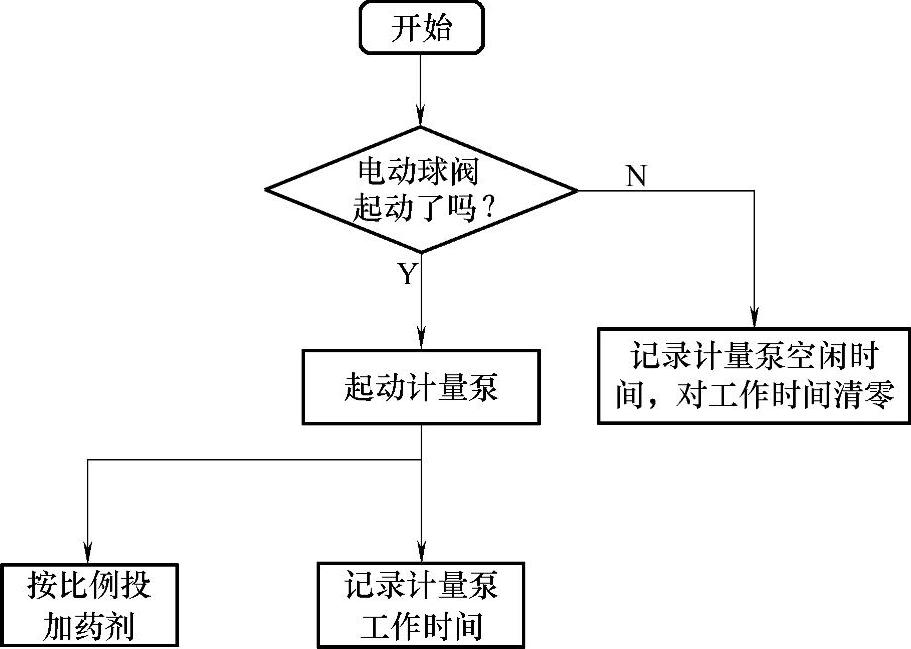

图4-8 计量泵系统工作流程图

3.贮液池系统

在溶液池进入联动后,贮液池系统才能切换进入联动,可进行初始贮液池的选择,一旦选择,在本次加药过程,不能再次设定初始贮液池。初始贮液池在投配池系统退出联动后,自动设为空信号。

贮液池系统联动时,先判断相应初始贮液池的药液液位是否在低液位,如不在低液位,则设定1#池为补液池,否则判断2#池中药液液位是否在低液位,如不在,则设定2#池为补液池;如果两者均在低液位,则系统停车。贮液池系统的工作流程图如图4-9所示。

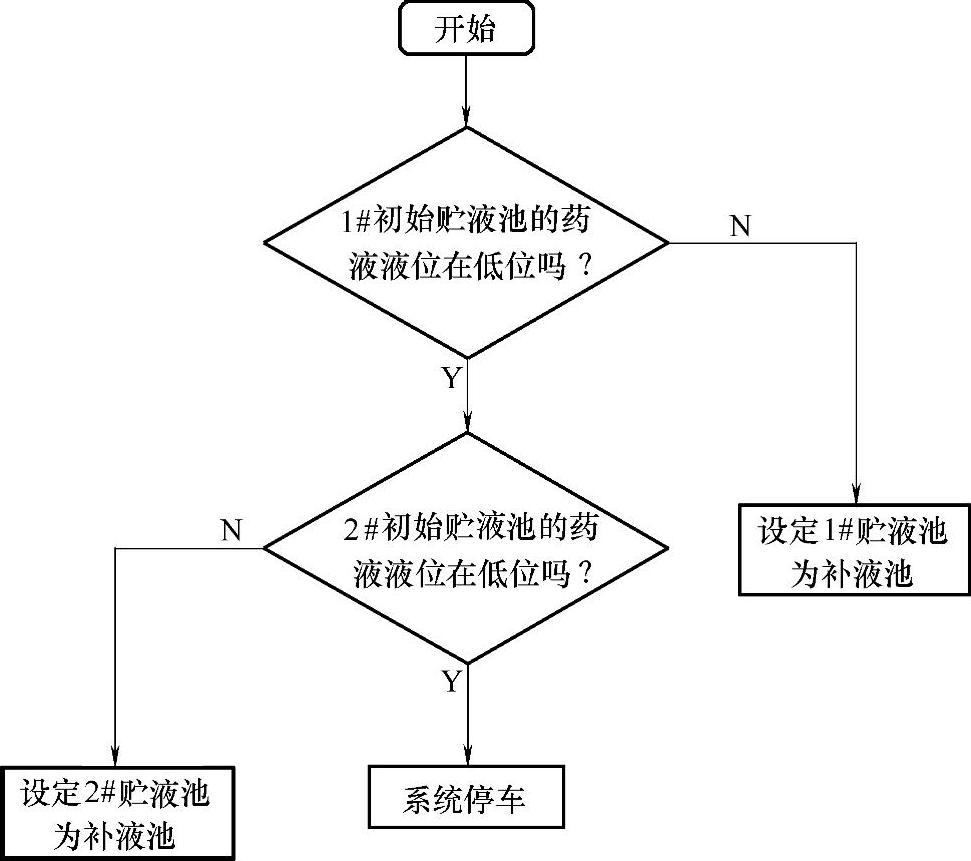

图4-9 贮液池系统的工作流程图
