ControlLogix系统在污水处理行业中的应用及效果

时间:2023-11-24 理论教育 版权反馈
【摘要】:最常见的冗余类型有电源冗余、网络冗余和控制器的冗余以及I/O模块的冗余。在ControlLogix系统中,有两种冗余模块,分别是1757-SRM和1756-RM。2)两种冗余系统所使用的模块不同。违反以上任何一点都会导致冗余系统无法正常工作。4)1756-RM模块与冗余系统内的模块必须相匹配,如表2-13所示。图2-133 所占槽位比较下面,将以1757-SRM模块为例介绍如何组态冗余系统。

ControlLogix系统在污水处理行业中的应用及效果

最常见的冗余类型有电源冗余、网络冗余和控制器的冗余以及I/O模块的冗余。其中I/O冗余主要通过冗余扫描器将远程链路上的I/O分别组态给不同的控制器,这样当其中一个控制器故障时,另一个控制器可以立刻接管远程I/O的控制权,以防止远程I/O失控而导致误动作。SLC的BSN冗余即为此类型的冗余;网络冗余比较简单,一般是采用冗余模块再加上双网络即可。在本节中主要介绍电源冗余系统和控制器冗余系统。

1.电源冗余系统

冗余电源是当框架电源出现故障时维持框架供电的。电源冗余系统将使用下列硬件:

1)两种冗余供电电源,1756-PA75R和1756-PB75R的任一组合。

2)1756-PSCA框架适配器模块代替标准供电电源。

3)两根1756-CPR电缆将供电电源连接到1756-PSCA适配器。

4)如果需要,使用用户提供的报警器接线将电源连接至输入模块。

电源冗余系统配置如图2-131所示。

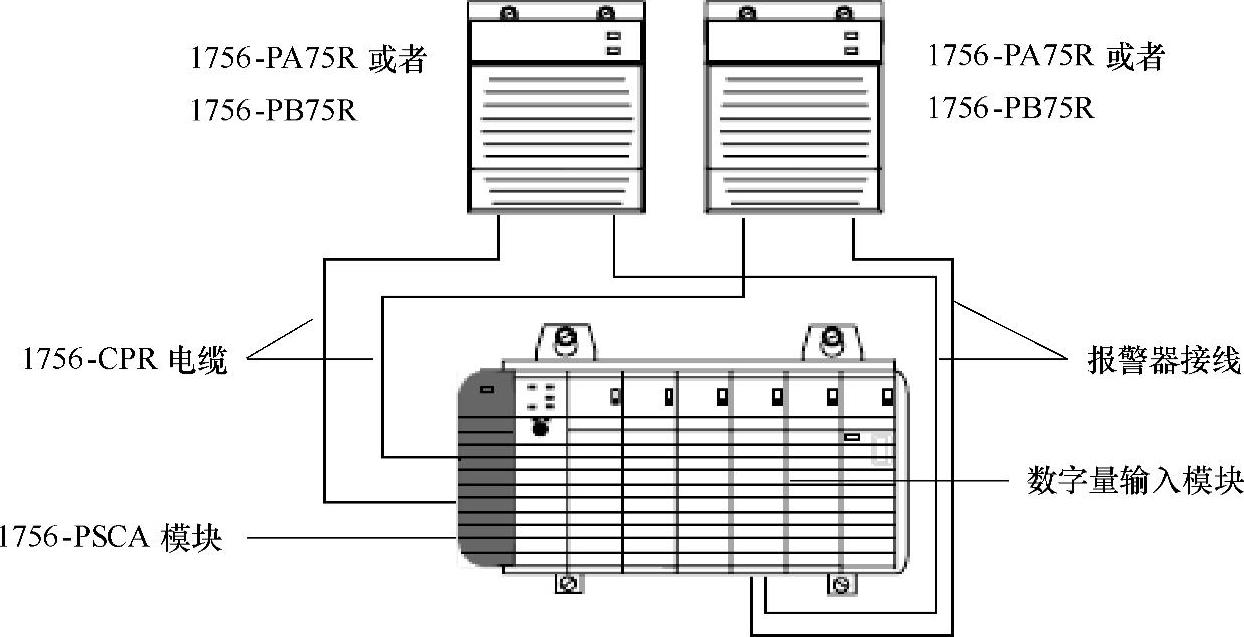

图2-131 电源冗余系统示意图

冗余电源模块(1756-PA75R或者1756-PB75R)上有两个指示灯,用来指示冗余电源状态。这两个指示灯分别是电源(Power)指示灯和非冗余(non-redundancy)指示灯。它们的含义见表2-12。

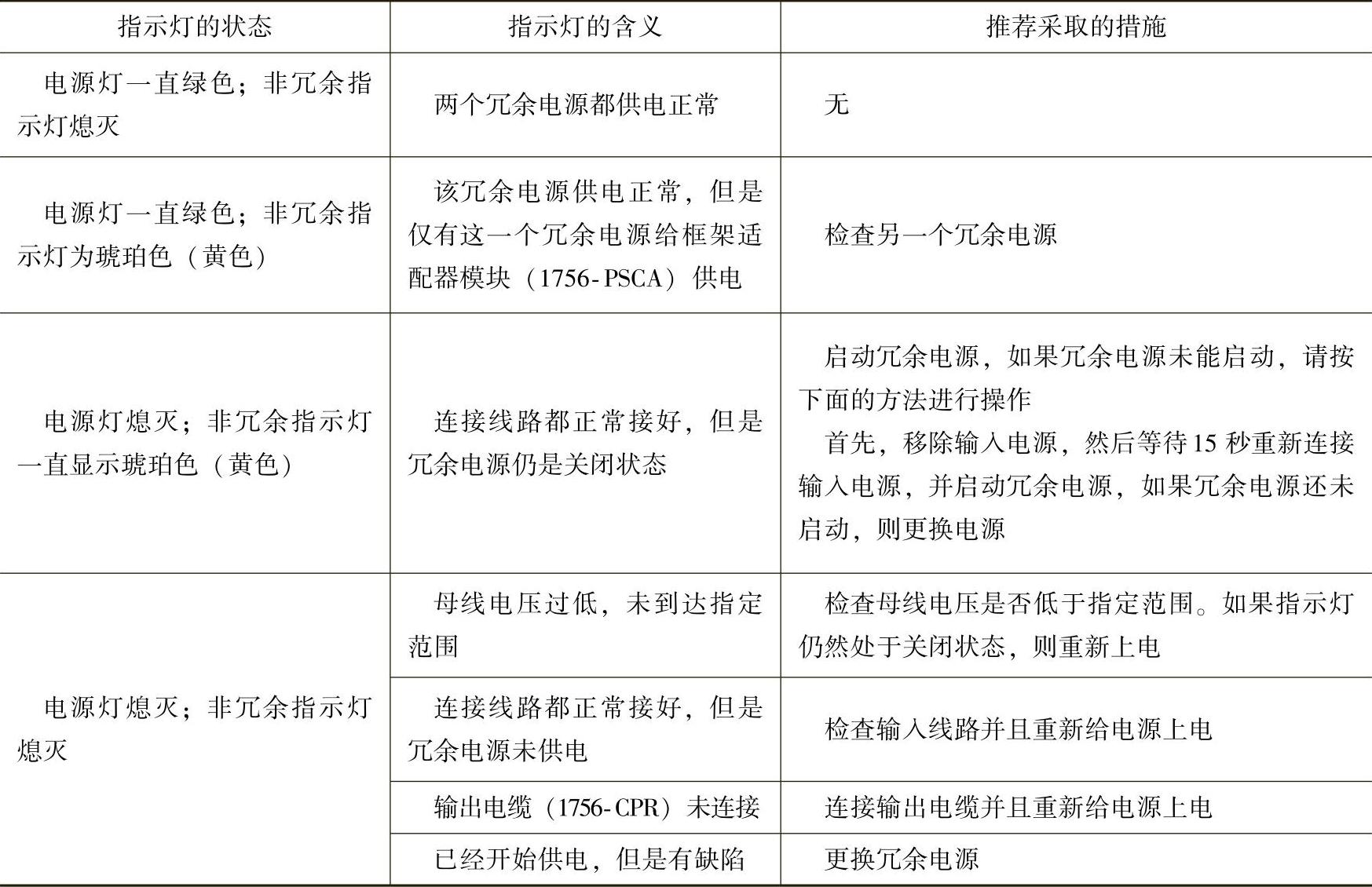

表2-12 冗余电源指示灯含义


2.控制器冗余系统

图2-132所示为控制器冗余系统,控制器的冗余是使用两个相同槽位的框架、框架上插入相同的模块,其中冗余模块是整个冗余系统正常工作的核心。在ControlLogix系统中,有两种冗余模块,分别是1757-SRM和1756-RM。1756-RM模块是1757-SRM模块的增强版。(www.daowen.com)

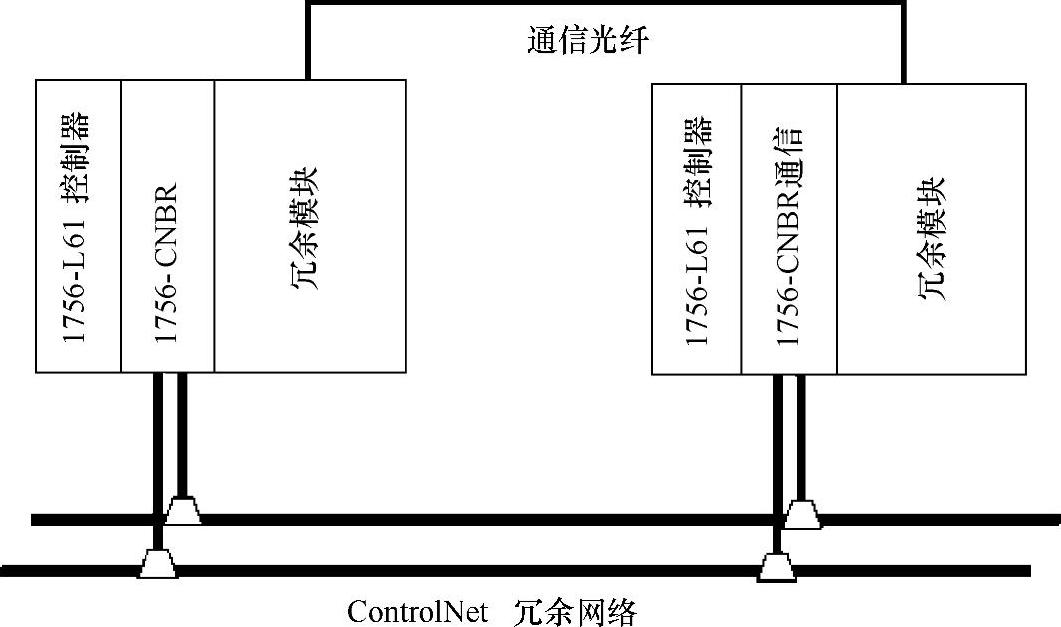

图2-132 控制器冗余系统

由1757-SRM和1756-RM构成的冗余系统存在以下几点不同:

1)两个冗余模块所占槽数不同,1757-SRM模块占两个槽位,而1756-RM模块占一个槽位,如图2-133所示。

2)两种冗余系统所使用的模块不同。1756-RM只能使用对应的增强型模块,只能使用1756-L6x系列处理器,不能使用1756-L5555系列处理器;通信模块只能1756-CN2R和1756-EN2T,而不能使用标准型模块1756-CNBR和1756-ENBT;也不能使用1756-EWEB模块。违反以上任何一点都会导致冗余系统无法正常工作。

3)1756-RM模块允许在框架内使用两个处理器,而1757-SRM模块只能使用一个处理器。

4)1756-RM模块与冗余系统内的模块必须相匹配,如表2-13所示。

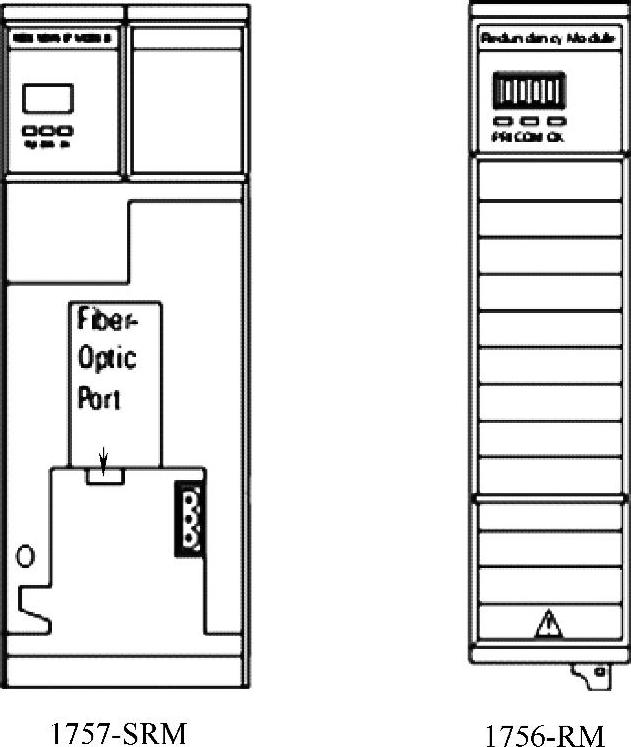

图2-133 所占槽位比较

下面,将以1757-SRM模块为例介绍如何组态冗余系统。

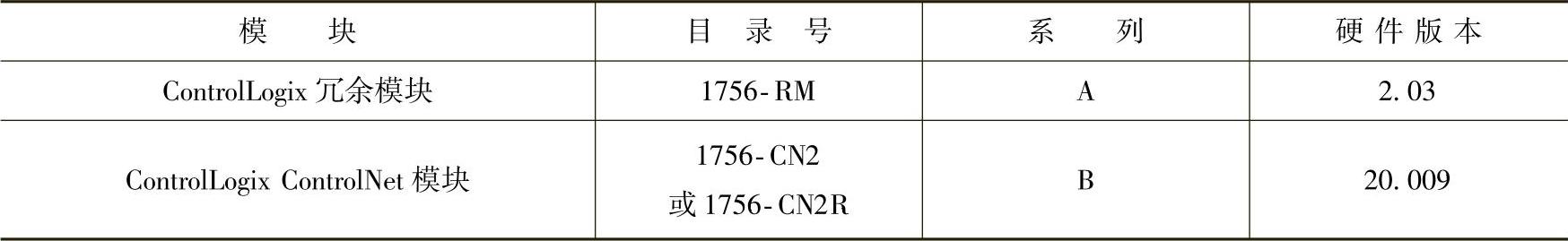

表2-13 1756-RM硬件版本兼容表

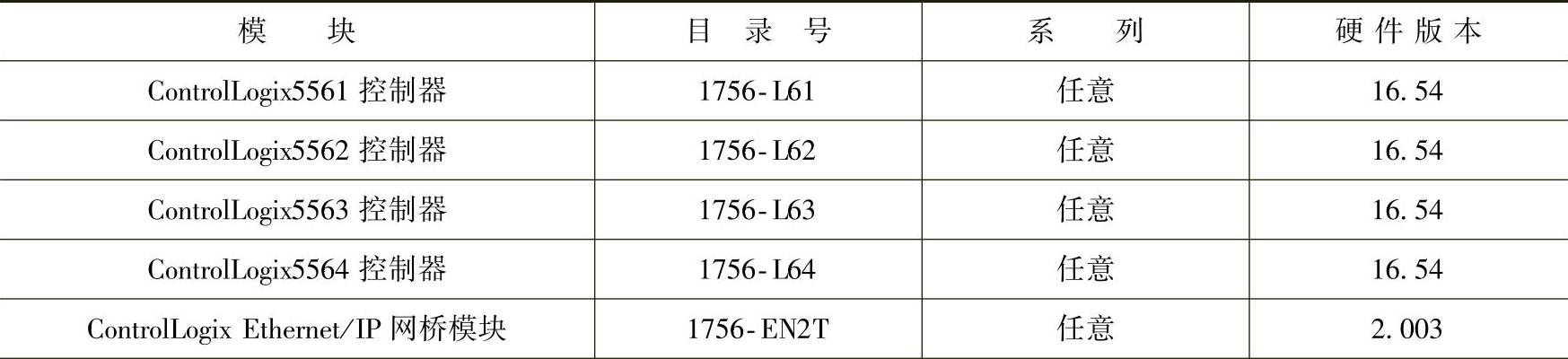

(续)
