在水处理行业中，常见的I/O模块选择见表2-9。

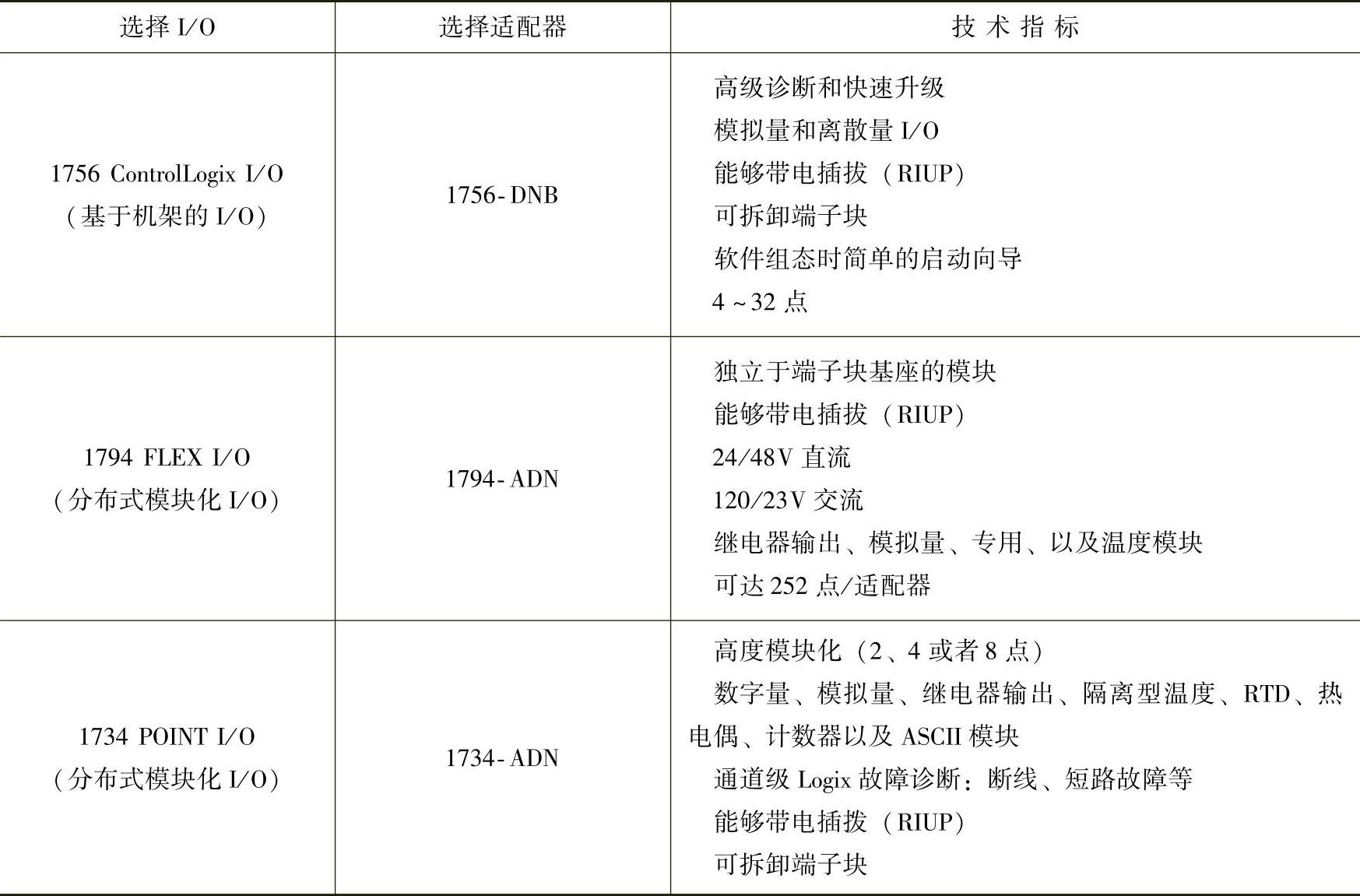

表2-9 DeviceNet扩展的I/O模块选择列表

1.1794系列Flex I/O

Flex I/O适配器1794-ADN将其I/O模块的数据打包，送至输入或输出字节一个连续的数据区内。在Scanner中所占的内存取决于适配器模块及其所连接的I/O模块。以一个1794-IB16和1794-OB16为例，说明如何计算所占内存的大小。

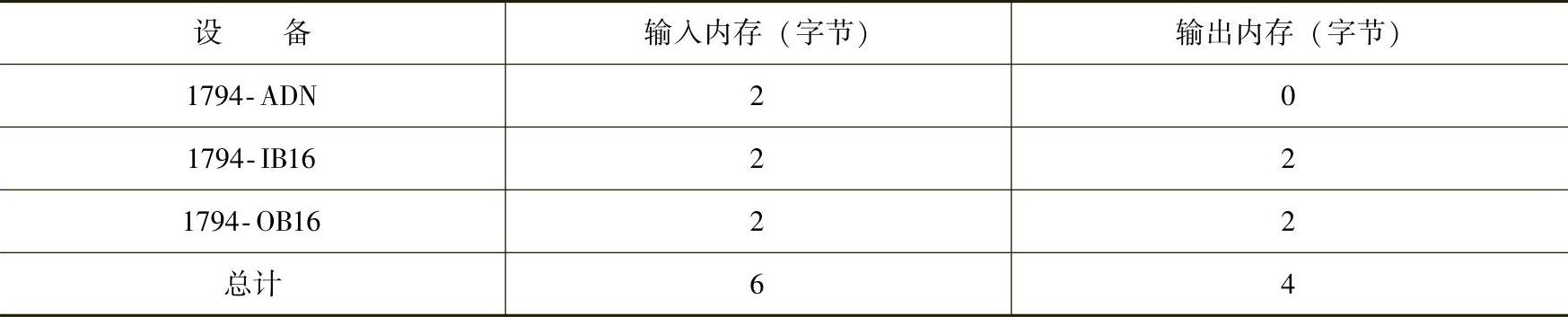

表2-10 计算I/O所占内存

通过表2-10，可以看出1794-ADN模块仅占用输入数据区，而不论输入还是输出模块，占用输入数据区的同时也占用相同大小的输出数据区。原因是扫描器为各个槽位都分配了相应的内存，但是无法预知这个槽位是占用输入数据区还是占用输出数据区，因此所分配的内存既有输入又有输出。由此，当使用一个输入模块时，所分配的输出数据区并没有使用，只能浪费掉了；而如果使用一个输出模块时，输入数据区就被浪费掉了。

那么如何设置1794-ADN模块的节点地址呢？对于所有连接在1794-ADN上的模块和1794-ADN只需要为他们分配一个地址即可，如图2-108所示。通过改变设置地址的拨码开关就可以对1794-ADN模块进行地址的设置。如何进行IO的组态，将在本小节扩展远程I/O应用实例。

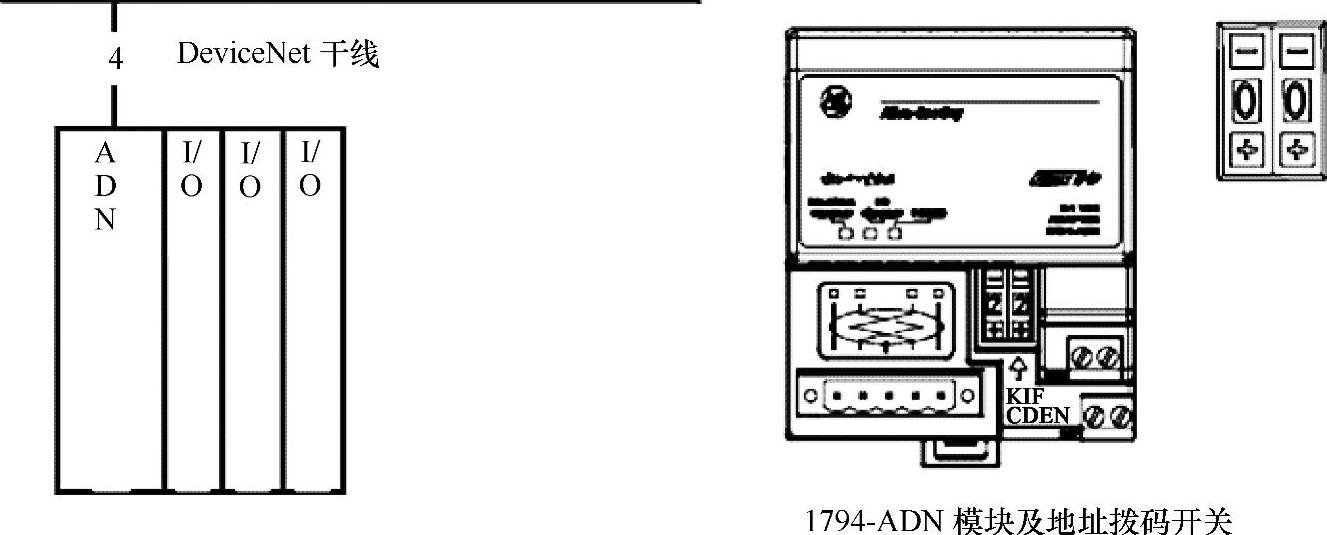

图2-108 1794-ADN地址设置

2.1734系列Point I/O模块

在1734系列中，有多种适配器模块，我们主要介绍其中的两种，即1734-PDN和1734-ADN，如图2-109所示。(www.daowen.com)

对于不同的适配器模块，网络的结构也有着明显的不同，如图2-110所示。当1734-PDN作为适配器时，每一个IO模块都作为一个节点出现在DeviceNet网络，也就是1734-PDN模块本身并不是一个节点；而1734-ADN模块则将其所带的子网上的I/O模块作为一个整体，占据一个节点地址。

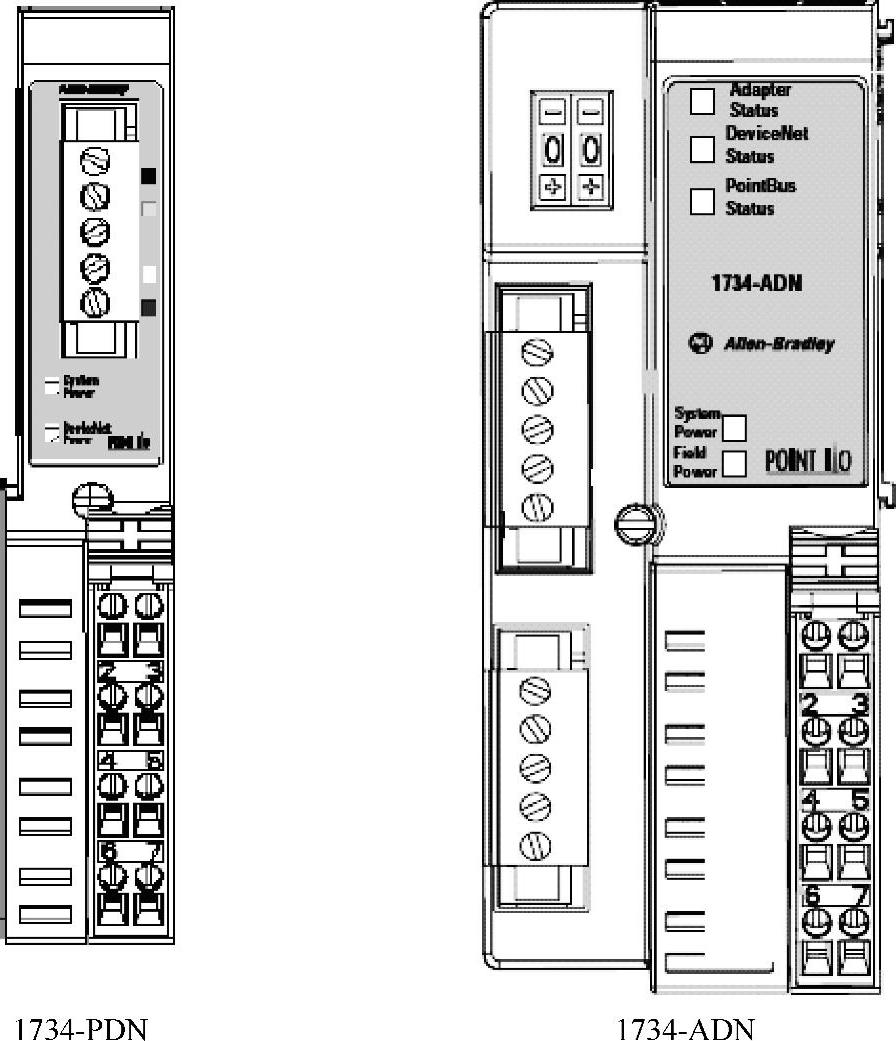

图2-109 1734系列适配器模块

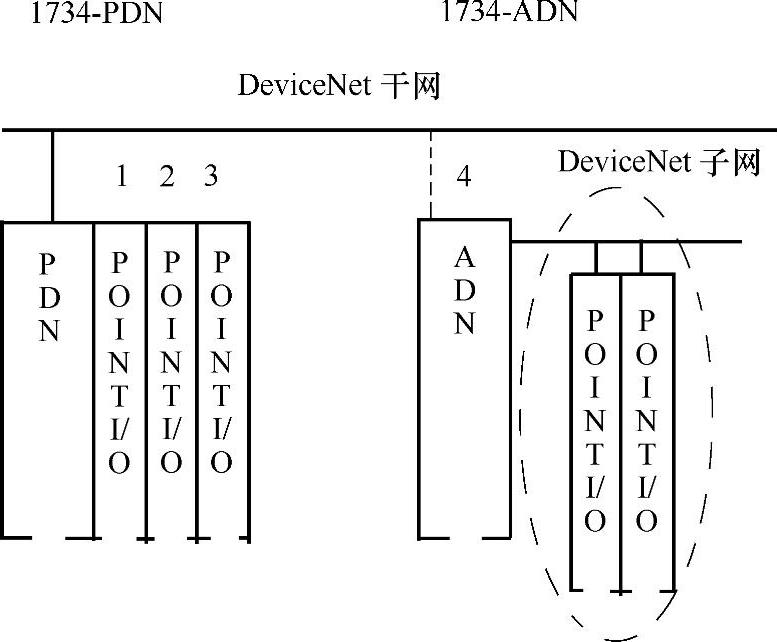

图2-110 1734系列适配器组成的网络结构

1734-PDN作为适配器，则其输入输出模块的大小分别转换成DINT，就是其在Scanner模块中所占有的内存。

1734-ADN作为适配器，以1734-IE2C和1734-OB4E为例进行说明，见表2-11。

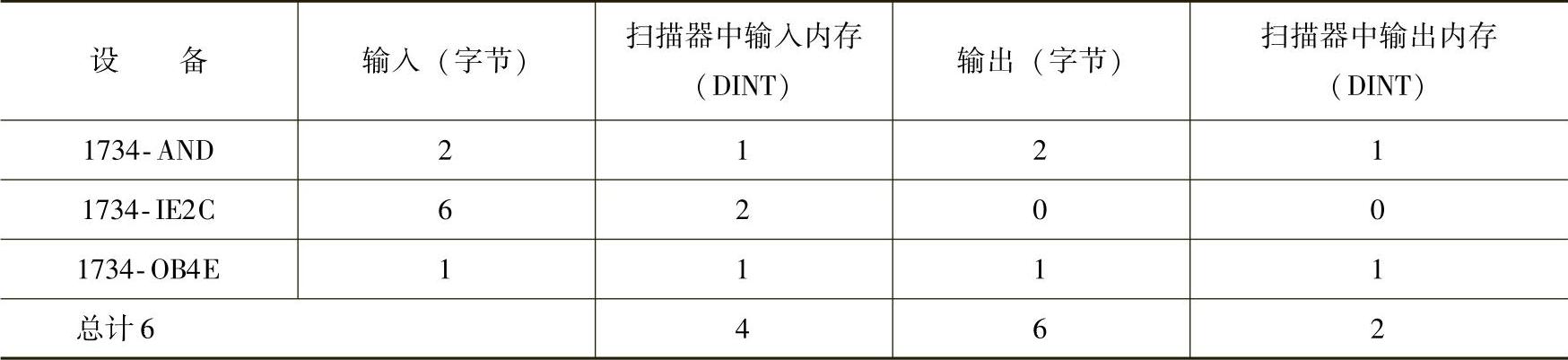

表2-11 计算I/O所占内存

由于PDN模块不作为一个独立的节点出现在网络中，因此无法对其进行地址设置，而输入输出模块没有专门的拨码开关进行地址设置，因此只能通过RSNetworx for DeviceNet软件进行地址设置。

对于1734-ADN模块，则可以通过拨码开关进行地址设置，方法同1794-ADN相同。
