以模型正中的点为特征点，即NODE19，进行地震的时间历程分析。

（1）站台中心竖向位移、速度及加速度分析。

/POST26 ！进入时间历程后处理器

/XRANGE，0，1.2 ！设置坐标显示范围

！竖向位移

/AXLAB，Y，UY ！定义坐标轴名称

NSOL，2，19，U，Y，UY2 ！导入节点19的Y向位移数据，结果为变量2

PRVAR，2 ！列表显示变量2信息

PLVAR，2 ！绘图显示变量2信息

！速度

/AXLAB，Y，VY

DERIV，3，2，1，，，，，1

PRVAR，3

PLVAR，3

！加速度

/AXLAB，Y，AY

DERIV，4，3，1，，，，，1

PRVAR，4

PLVAR，4

得到的结果曲线及信息如下。

竖向位移时程曲线如图19-46所示，竖向速度时程曲线如图19-47所示。

竖向加速度时程曲线如图19-48所示。

图19-46 竖向位移时程曲线

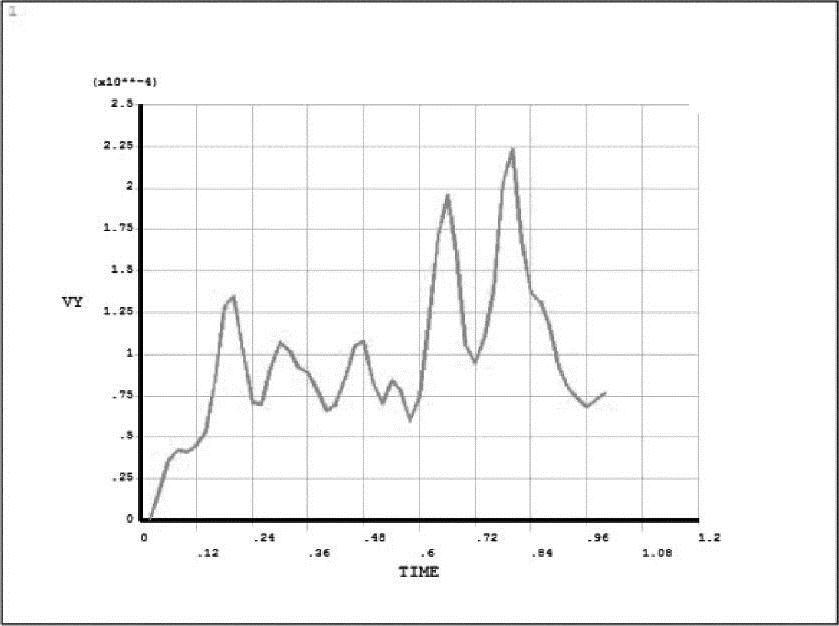

图19-47 竖向速度时程曲线(www.daowen.com)

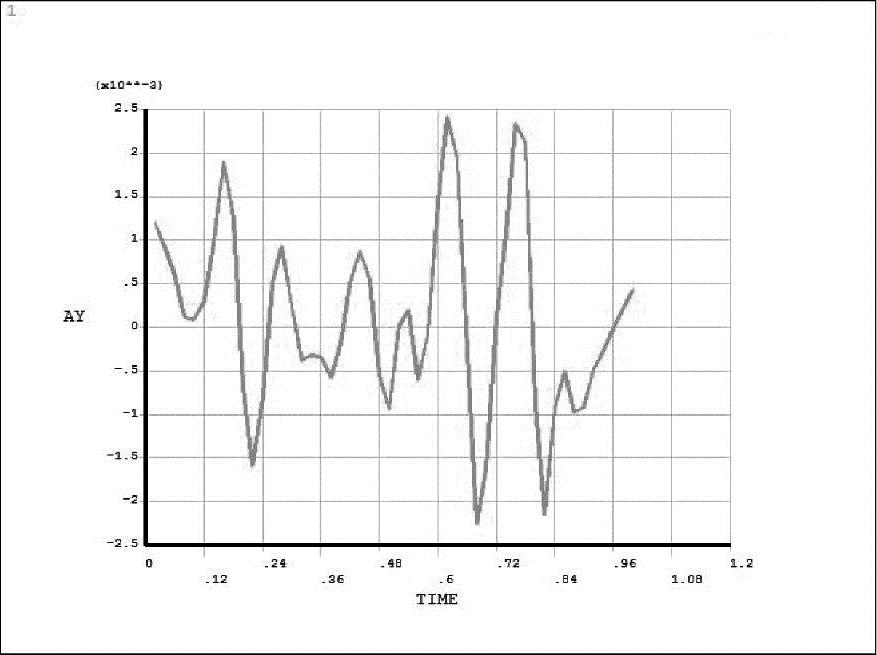

图19-48 竖向加速度时程曲线

（2）站台中心水平位移、速度及加速度分析。

/POST26

/AXLAB，Y，UX

NSOL，2，19，U，X，UX2

PRVAR，2

PLVAR，2

/AXLAB，Y，VX

DERIV，3，2，1，，，，，1

PRVAR，3

PLVAR，3

/AXLAB，Y，AX

DERIV，4，3，1，，，，，1

PRVAR，4

PLVAR，4

得到水平位移时程曲线，如图19-49所示；水平速度时程曲线如图19-50所示。

水平加速度时程曲线如图19-51所示。

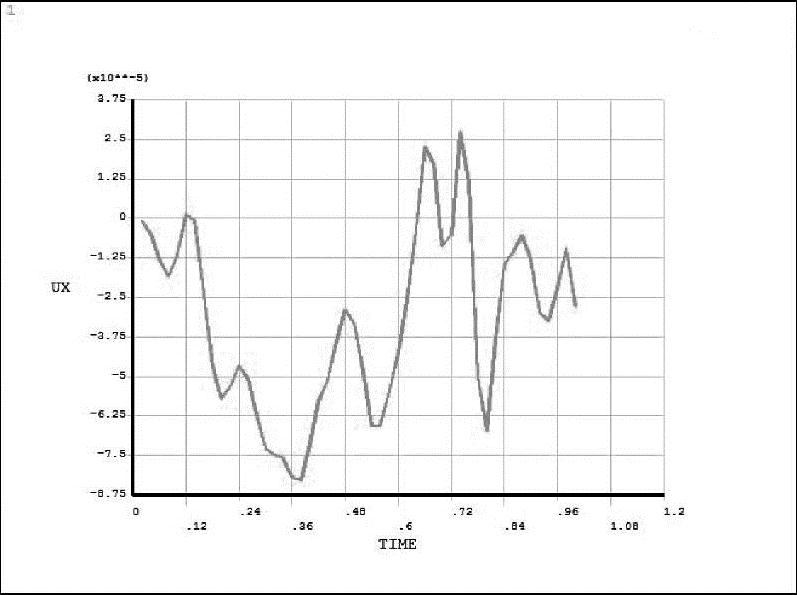

图19-49 水平位移时程曲线

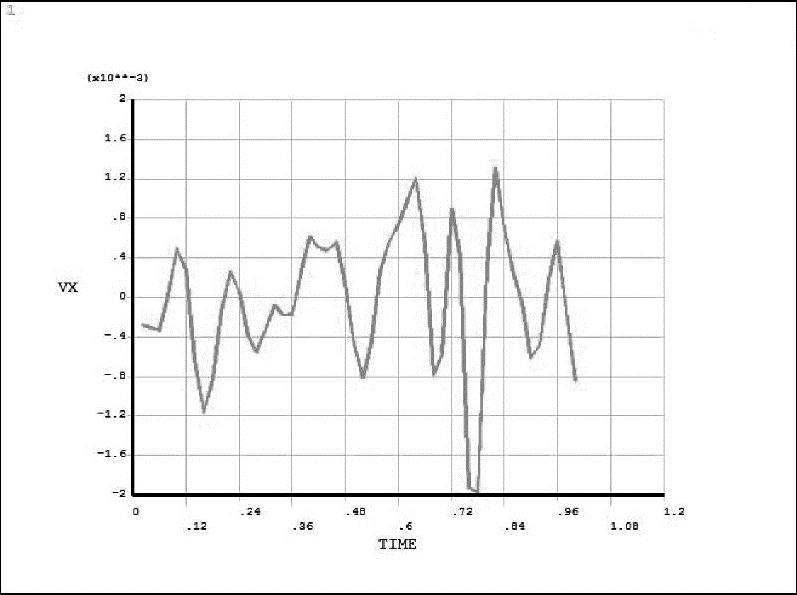

图19-50 水平速度时程曲线

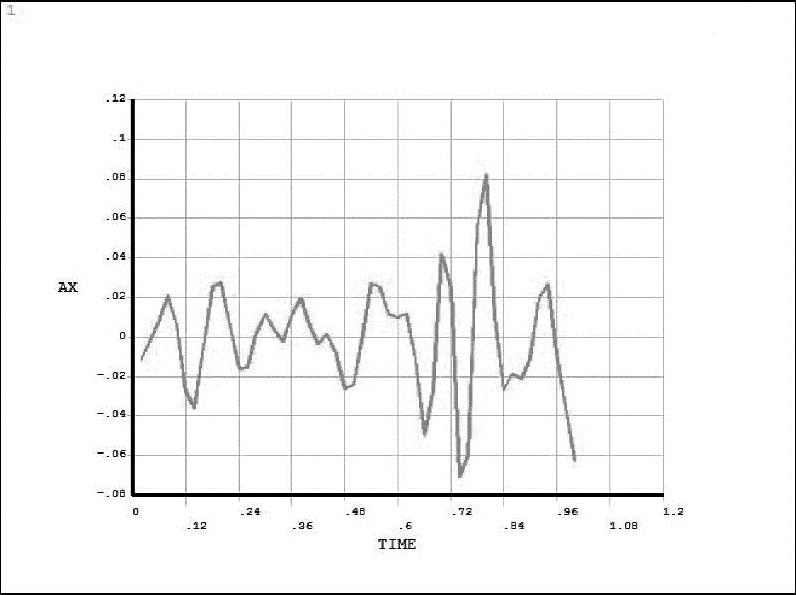

图19-51 水平加速度时程曲线

由时间历程曲线可以得出各计算量的最大值，由此判断结构的安全性。
