进入通用后处理器，查看地铁站的状态。

/POST1 ！进入通用后处理器

SET，LAST ！最后一步数据

PLNSOL，U，SUM ！整体变形

ESEL，S，TYPE，，2 ！拾取车站部分

PLNSOL，U，X ！变形云图

PLNSOL，U，Y

PLNSOL，U，Z

PLNSOL，S，X，0，1 ！应力云图

PLNSOL，S，Y，0，1

PLNSOL，S，Z，0，1

PLNSOL，S，1，0，1

ESEL，S，TYPE，，3 ！拾取柱

ETABLE，FI，SMISC，1

ETABLE，FJ，SMISC，7

PLLS，FI，FJ，0.2 ！查看轴力

分析后得到各项结果如下。

（1）整体变形。(www.daowen.com)

水平地震加速度下，模型的沉降如图19-41所示，整体变形如图19-42所示。

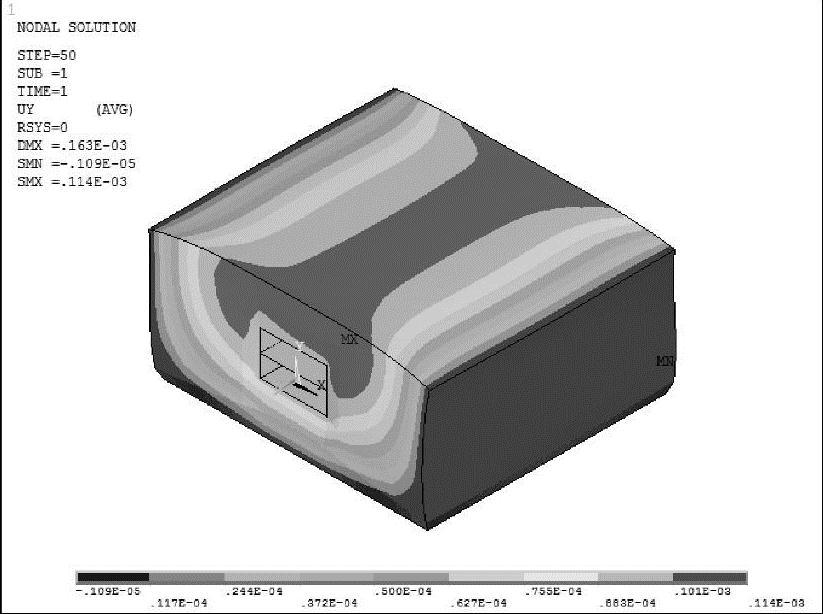

图19-41 UY云图

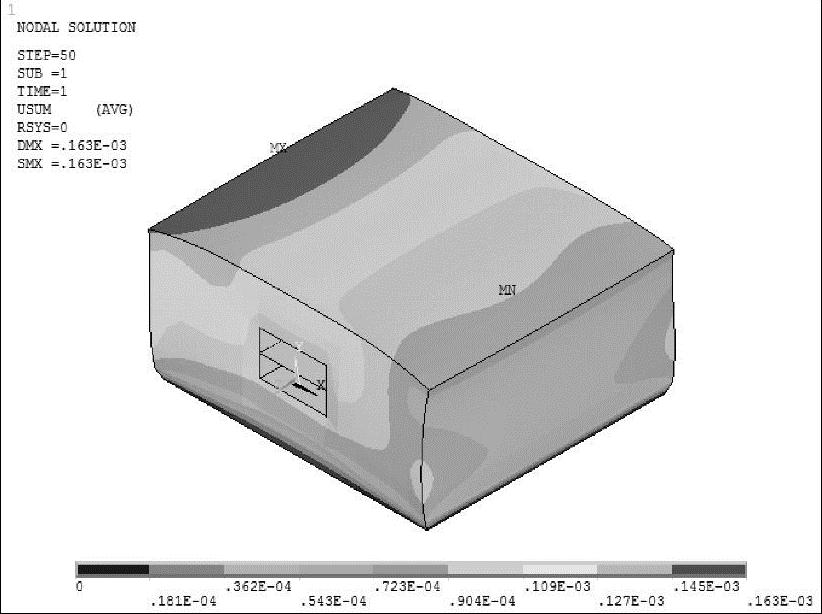

图19-42 USUM云图

（2）车站应力分布

X方向应力如图19-43所示，第1主应力如图19-44所示。

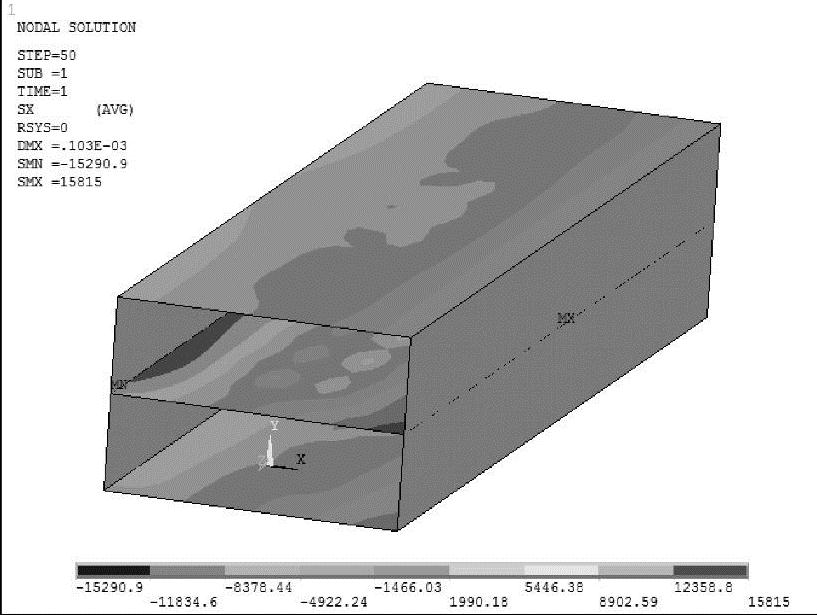

图19-43 SX云图

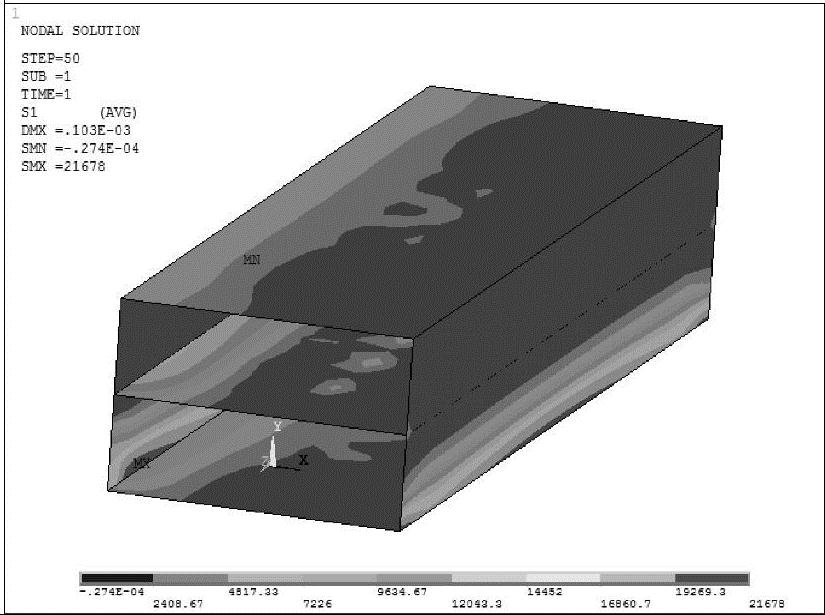

图19-44 S1云图

（3）柱子轴力。

柱子轴力如图19-45所示。

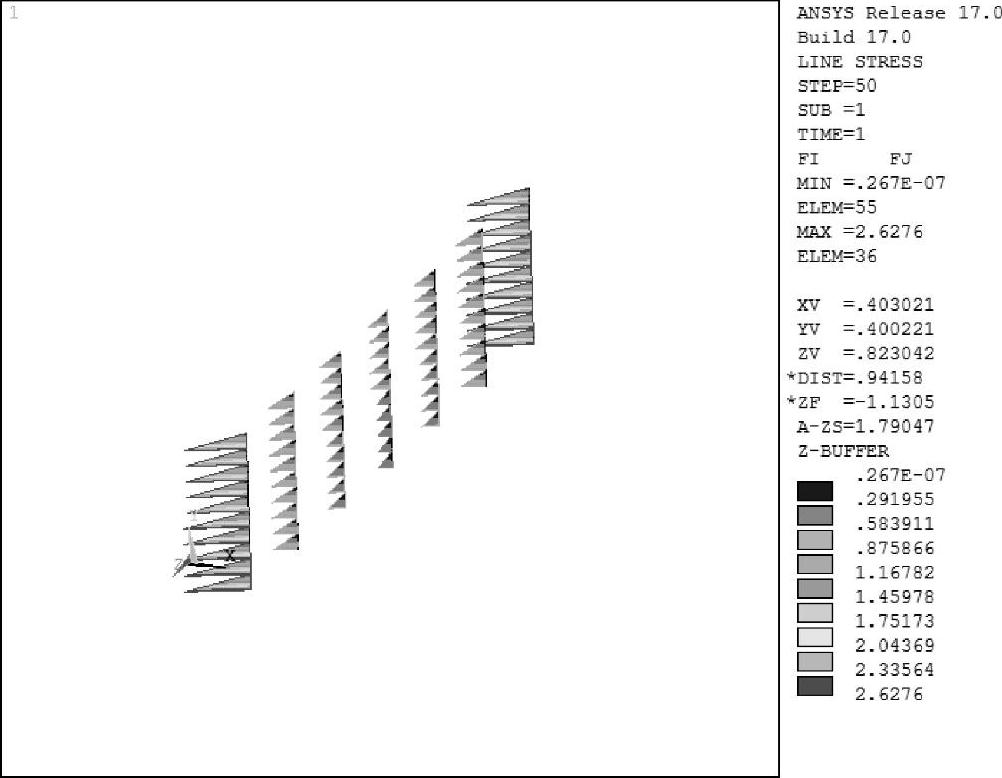

图19-45 柱子轴力

地震分析主要进行时间历程后处理分析，此处不做过多的一般后处理。
