首先,要确定模型中各部分的生死过程。在施工前,要明确,所有的混凝土壁是不存在的,而所有的岩体都是存在的,所以要先“杀死”所有壳单元部分,并将死单元的节点全部约束。然后求解,得到开挖前的初始状态。

选择单元:Utility Menu>Select>Entities。

单元生/死路径:Main Menu>Solution>Load Step Opts>Other>Birth&Death>Kill Elements。

约束节点:Main Menu>Solution>Define Loads>Apply>Structural>Displacement>On Nodes。

求解:Main Menu>Solution>Solve>CurrentLS。

命令流如下:

ESEL,S,TYPE,,3 !选择壳单元

EKILL,ALL !杀死壳单元

ESEL,ALL

ESEL,S,LIVE !选择活的单元

NSLE,S !选择活单元上的节点

NSEL,INVERT !反向选择,即选择死单元上的节点

D,ALL,ALL,0 !将死单元上的节点约束所有位移

NSEL,ALL

ESEL,ALL

/PBC,ALL,,1 !显示边界条件

GPLOT

SOLVE !求解

初步计算结果下的变形如图19-13所示,应力分布如图19-14所示。

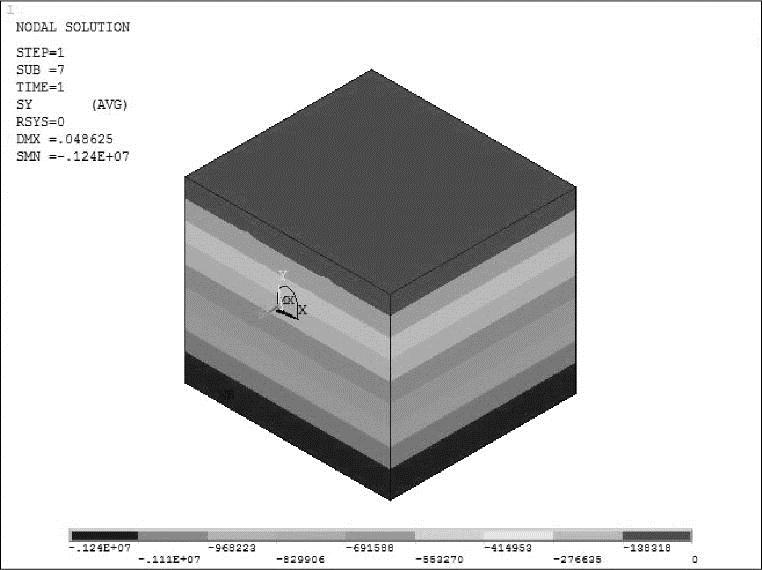

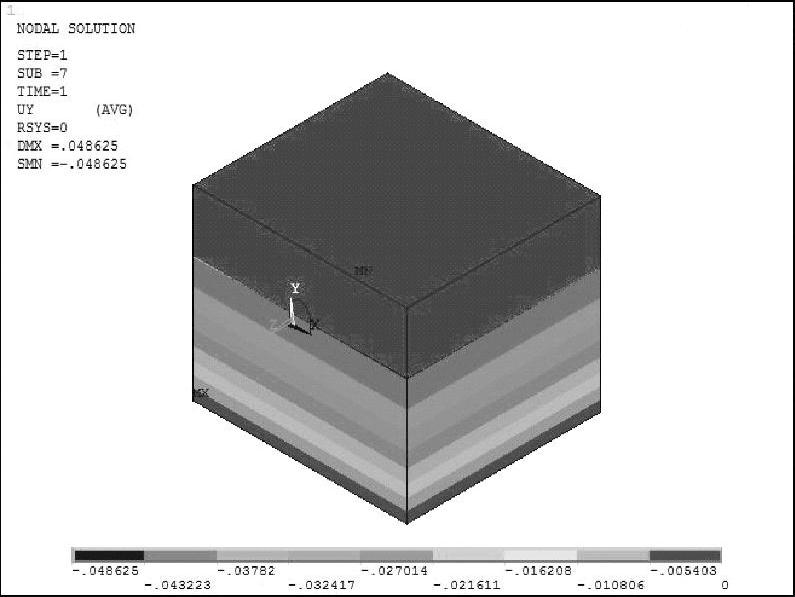

图19-13 竖向位移云图

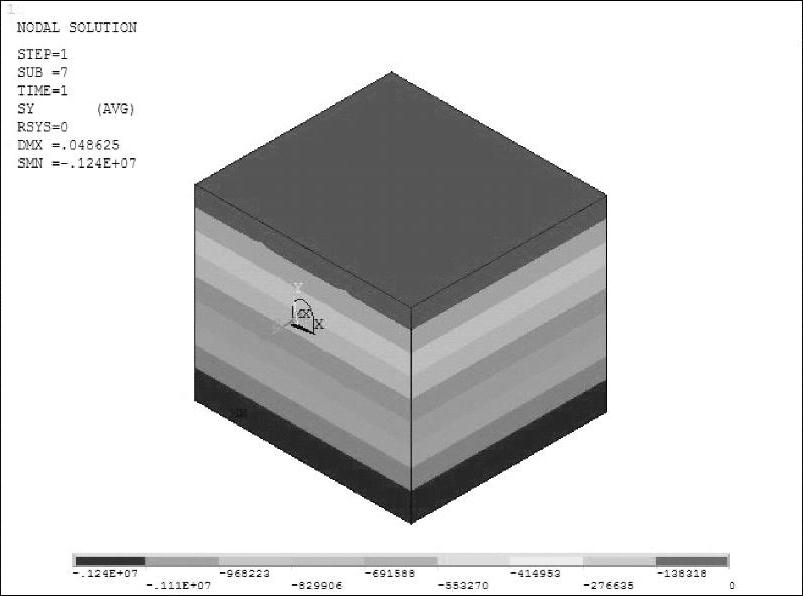

图19-14 竖向应力云图

接下来进行正式的开挖过程。开挖过程的每一步,都要杀死一部分洞内岩石单元。路径:Main Menu>Solution>LoadStep Opts>Other>Birth&Death>Kill Elements。

随后,激活相应部分的壳单元。路径:Main Menu>Solution>Load Step Opts>Other>Birth&Death>Activate Elem。然后通过Utility Menu>Select>Entities,选择当前活着的所有单元,反选得到杀死了的单元。这时需要在求解前将死单元上的所有节点再次全部约束起来。

之后就可以开始求解了。每一步开挖都遵循此过程,总共分5段开挖,每段挖10m。

第1步开挖:

/SOLU

ESEL,S,MAT,,3 !选择挖去的岩石,杀死

NSLE,S

NSEL,R,LOC,Z,0.1,-10.1

ESLN,R,1

EKILL,ALL

ESEL,S,TYPE,,3

NSLE,S

NSEL,R,LOC,Z,0.1,-10.1

ESLN,R,1

EALIVE,ALL !激活挖去的岩石对应的壳单元

NSLE,S

DDELE,ALL,ALL !并将其节点上的约束删除

ESEL,ALL

ESEL,S,LIVE !选择活单元

NSLE,S

NSEL,INVERT !反向选择

D,ALL,ALL,0 !将死单元上的节点约束所有自由度

NSEL,ALL

ESEL,ALL

SOLVE !求解

FINI !退出求解器

/POST1 !进入通用后处理器

SET,LAST !选择最后一步

ESEL,S,LIVE !选择活单元

ESEL,R,TYPE,,3 !选择活单元中的3单元

PLNSOL,U,Y,0,1 !绘制Y位移

PLNSOL,S,Y,0,1 !绘制Y应力

FINI

得到第1步开挖的隧道计算结果,第1步开挖UY云图如图19-15所示,第1步开挖SY云图如图19-16所示。


图19-15 第1步开挖UY云图

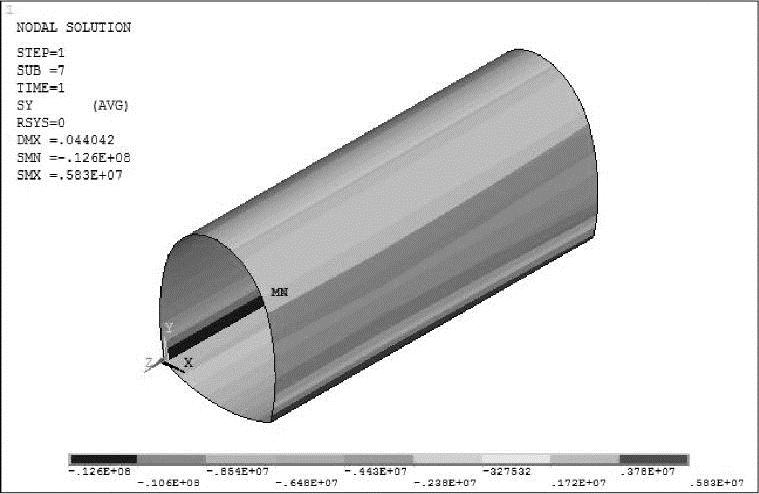

图19-16 第1步开挖SY云图

接下来进行第2步的开挖,命令流如下。

/SOLU

ESEL,S,MAT,,3 !选择挖去的岩石,杀死

NSLE,S

NSEL,R,LOC,Z,0.1-10,-20.1

ESLN,R,1

EKILL,ALL

ESEL,S,TYPE,,3 !激活挖去的岩石对应的壳单元

NSLE,S!并将其节点上的约束删除

NSEL,R,LOC,Z,0.1-10,-20.1

ESLN,R,1

EALIVE,ALL

NSLE,S

DDELE,ALL,ALL

ESEL,ALL

ESEL,S,LIVE !选择活单元

NSLE,S

NSEL,INVERT !反向选择(www.daowen.com)

D,ALL,ALL,0 !将死单元上的节点约束所有自由度

NSEL,ALL

ESEL,ALL

SOLVE

FINI

/POST1

SET,LAST

ESEL,S,LIVE

ESEL,R,TYPE,,3

PLNSOL,U,Y,0,1

PLNSOL,S,Y,0,1

FINI

得到第2步开挖后的隧道计算结果,第2步开挖UY云图如图19-17所示,第2步开挖MISES应力如图19-18所示。

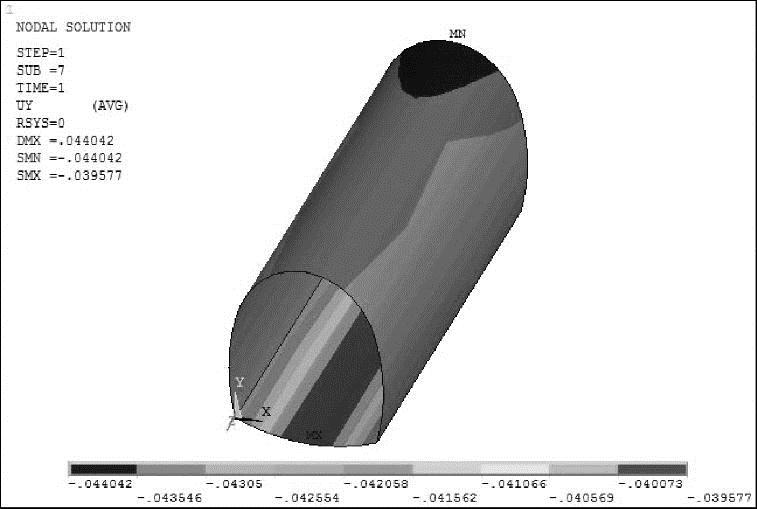

图19-17 第2步开挖UY云图

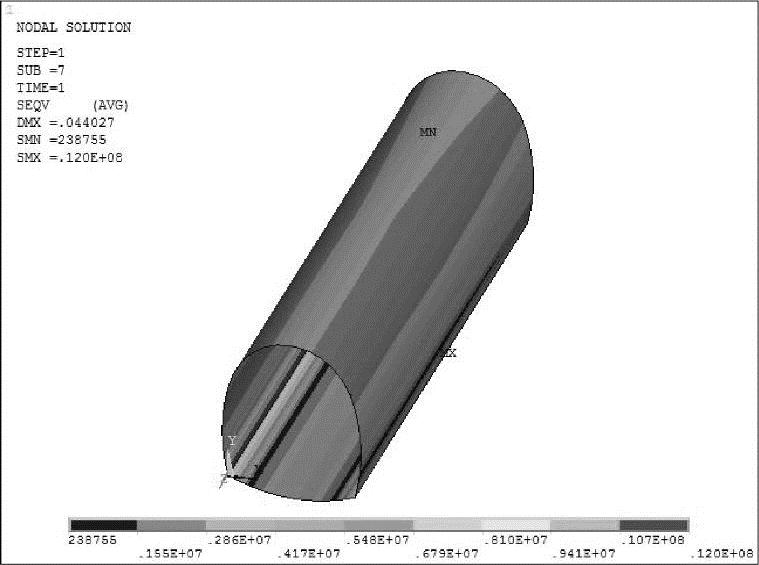

图19-18 第2步开挖MISES应力

第3~5步开挖过程相似。第5步开挖命令流如下。

/SOLU

ESEL,S,MAT,,3

NSLE,S !选择挖去的岩石,杀死

NSEL,R,LOC,Z,0.1-40,-50.1

ESLN,R,1

EKILL,ALL

ESEL,S,TYPE,,3

NSLE,S

NSEL,R,LOC,Z,0.1-40,-50.1

ESLN,R,1

EALIVE,ALL !激活挖去的岩石对应的壳单元

NSLE,S

DDELE,ALL,ALL !并将其节点上的约束删除

ESEL,ALL

ESEL,S,LIVE

NSLE,S

NSEL,INVERT !反向选择

D,ALL,ALL,0 !将死单元上的节点约束所有自由度

NSEL,ALL

ESEL,ALL

SOLVE

FINI

/POST1

SET,LAST

ESEL,S,LIVE

ESEL,R,TYPE,,3

PLNSOL,U,Y,0,1

PLNSOL,S,EQV,0,1.0 !VONMISES应力

FINI

得到第5步开挖后的隧道计算结果,第5步开挖UY云图如图19-19所示,第5步开挖MISES应力如图19-20所示。

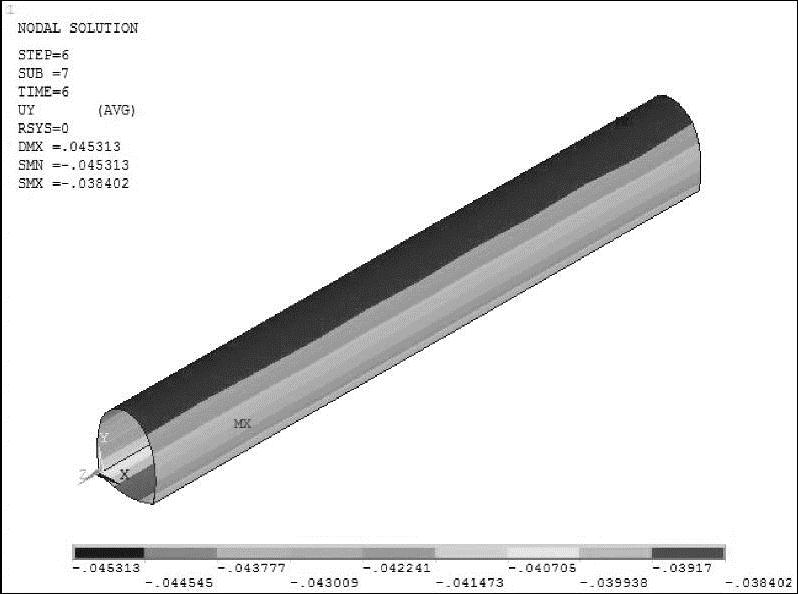

图19-19 第5步开挖UY云图

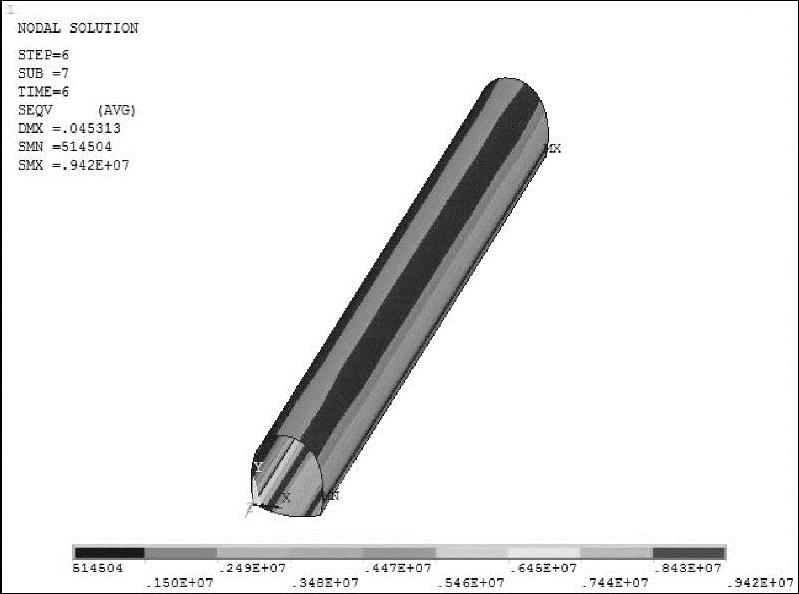

图19-20 第5步开挖MISES应力

用户也可通过APDL的循环语句功能,完成开挖过程。命令流如下。

∗DO,II,1,5,1 !开始5次循环

ESEL,S,MAT,,3 !选择要挖去的岩石单元

NSLE,S!选择岩石单元上的节点

NSEL,R,LOC,Z,0.1-(II-1)∗10, !选择第II步要开挖的部分

-(10.1+(II-1)∗10) !杀死单元

ESLN,R,1 !依节点选择单元

EKILL,ALL !选择挖去的岩石对应的壳单元

ESEL,S,TYPE,,3

NSLE,S

NSEL,R,LOC,Z,0.1-(II-1)∗10,

-(10.1+(II-1)∗10) !激活挖去的岩石对应的壳单元

ESLN,R,1

EALIVE,ALL !将激活的单元上的节点约束删除

NSLE,S

DDELE,ALL,ALL !选择活单元

ESEL,ALL

ESEL,S,LIVE !反向选择

NSLE,S !将死单元上的节点约束所有自由度

NSEL,INVERT

D,ALL,ALL,0

NSEL,ALL !求解

ESEL,ALL !结束

SOLVE

∗ENDDO
