（1）设置求解选项。

通过路径Main Menu＞Solution＞Analysis Type＞New Analysis，设置分析类型为Static。

在GUI界面中选择Main Menu＞Solution＞Analysis Type＞So′ln Controls＞Basic，弹出So-lution Controls对话框。在Basic选项卡中，从Analysis Options下拉列表框中选择Large Dis-placement Static（大变形分析），在Automatic time stepping下拉列表框中选择Prog Chosen，设置时间增量为0.1，最大时间步长0.2，最小时间步长则为0.05。

通过路径Main Menu＞Solution＞Analysis Type＞So′ln Controls＞Nonlinear，打开线性搜索与时间步长预测器。

通过路径Main Menu＞Solution＞Analysis Type＞Analysis Options，设置N-R分析方法为FULLN-R。

通过路径Main Menu＞Solution＞Load Step Opts＞Nonlinear＞Convergence Crit，设置收敛条件为F，0.02。

（2）施加约束。

通过路径Main Menu＞Solution＞Define Loads＞Apply＞Structural＞Displacement＞On Areas，约束两侧面X方向的自由度，约束地面Y方向的自由度，约束模型前后两面Z方向的自由度。

（3）施加重力。

通过路径Main Menu＞Solution＞Define Loads＞Apply＞Structural＞Inertia＞Gravity＞Global，对模型施加重力，ACELY中输入10。

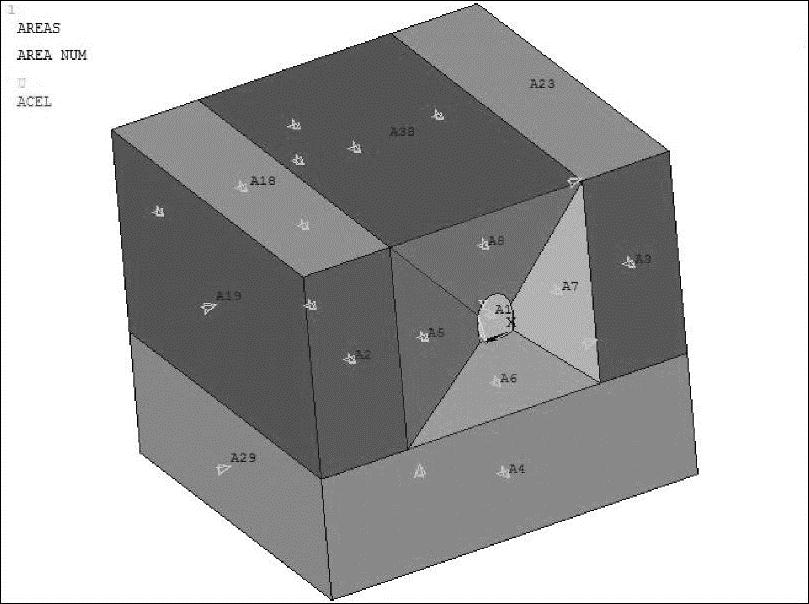

约束后的模型如图19-12所示。

图19-12 施加约束和重力的模型

本段命令流如下。

/SOLU ！进入求解模块

ANTYPE，STATIC ！分析类型为静力分析

DELTIM，0.1，0.05，0.2 ！时间步长设置

AUTOTS，ON ！使用自动时间步

PRED，ON ！打开时间步长预测器

LNSRCH，ON ！打开线性搜索(www.daowen.com)

NLGEOM，ON ！打开大位移效果

NROPT，FULL ！设定牛顿-拉普森选项

CNVTOL，F，，0.02，2，0.5 ！定义收敛准则

！约束两侧面的X方向的约束

ASEL，S，LOC，X，-25 ！选择两侧面

ASEL，A，LOC，X，-25+54.9

DA，ALL，UX，0 ！约束UX

ALLS

！约束地面的Y方向的约束

ASEL，S，LOC，Y，-30 ！选择底面

DA，ALL，UY，0 ！约束UY

ALLS

！约束前后面Z方向的约束

ASEL，S，LOC，Z，-50 ！选择前后两面

ASEL，A，LOC，Z，0

DA，ALL，UZ，0 ！约束UZ

ALLSEL

ACEL，，10 ！施加重力

FINI
