悬索桥地震动力响应及ANSYS17.0有限元分析

跨度大的桥梁,其动力响应分析显得格外重要。现在就竖向地震加速度下的桥梁动力响应进行分析。

(1)生成地震波加速度文件。

预先将地震波文件放入工作目录下,通过以下命令将其导入加速度文件以备调用。

∗DIM,AAY1,ARRAY,2,50 !定义地震波向量维度

∗CREATE,ANSUITMP !生成input文件

∗VREAD,AAY1(1,1),ACELY,TXT,,50 !读入地震波文本文件

(E9.3,E11.3)

∗END

/INPUT,ANSUITMP !导入定义完成的input文件

(2)设置求解项并导入地震波加速度。

命令流如下。

/SOLU !进入求解器

ANTYPE,TRANS !定义为瞬态分析

∗DO,I,1,50

TIME,I∗0.1 !时间步长

AUTO,OFF !

DELTIM,0.05 !

KBC,0 !

OUTRES,BASIC !

ACEL,,-AAY1(2,I), !导入地震加速度

SOLVE !求解

∗ENDDO

(3)查看计算结果(www.daowen.com)

通过时间历程后处理器查看各分析项的时间历程曲线。

/POST26 !进入时间历程后处理器

/XRANGE,0,5.5 !设定坐标范围

!显示位移

/AXLAB,Y,U !定义Y轴显示名称

NSOL,2,1,U,Y,UY2 !定义变量2为Y向位移

PLVAR,2 !绘制变量2时程曲线

!显示支反力

/AXLAB,Y,RF !重新为Y轴命名

RFORCE,3,21,F,X,FX3 !定义支反力为变量3,4

RFORCE,4,21,F,Y,FY4

PLVAR,3 !绘制变量3,4

PLVAR,4 !

FINISH

得到跨中位移时程曲线如图18-41所示,主塔支反力时程曲线RFX如图18-42所示。

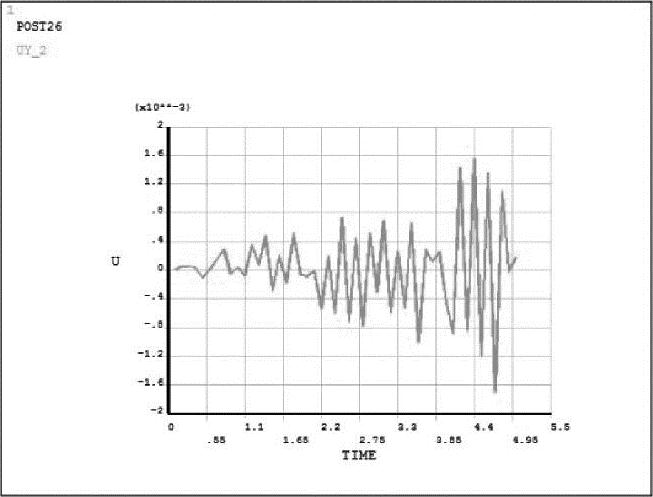

图18-41 跨中位移时程曲线

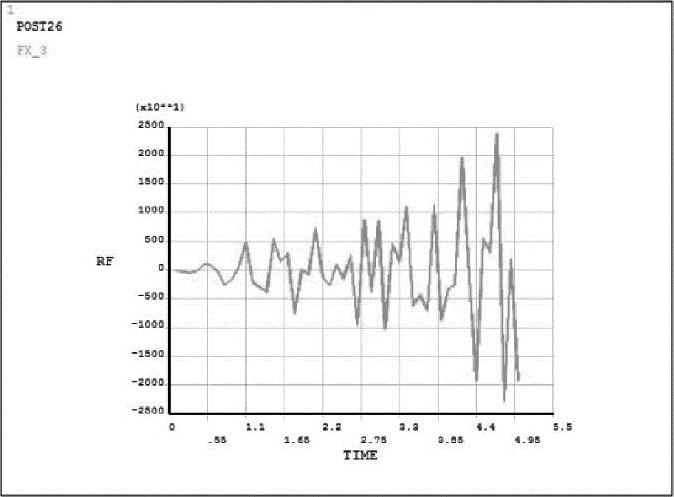

图18-42 主塔支反力时程曲线RFX

主塔支反力时程曲线RFY如图18-43所示。


图18-43 主塔支反力时程曲线RFY
