悬索桥全结构静力分析结果

施工完成后,对整座桥进行受力分析。

(1)删除所有集中力。

路径:Main Menu>Solution>Define Loads>Delete>Structural>Force/Moment>On Nodes。

命令流如下。

/SOLU

NSEL,,LOC,Y,0.1,30

NSEL,A,NODE,,1

FDELE,ALL,FY

ALLSEL

(2)激活其余单元

路径:

●Main Menu>Preprocessor>Loads>Load Step Opts>Other>Birth&Death>Activate El-em。

●Main Menu>Solution>Load Step Opts>Other>Birth&Death>Activate Elem。

命令流如下。

ALLSEL

ESEL,U,LIVE

EALIVE,ALL !激活单元

ALLSEL

(3)设置并求解。

在GUI界面中选择Main Menu>Solution>Analysis Type>Soln Controls>Basic命令,在弹出的对话框中设定Time at end of loadstep为12。

再通过路径Main Menu>Solution>Solve>Current LS进行求解。

命令流如下。

TIME,12

SOLVE

(4)结果分析。(www.daowen.com)

后处理命令流如下。

/POST1 !后处理

ESEL,,LIVE

PLVECT,U !绘制位移矢量

ALLSEL

PLDISP,1 !变形图

PLNSOL,U,Y,0,1.0 !变形云图

ETABLE,BARI,SMISC,1

ETABLE,BARJ,SMISC,1

PLLS,BARI,BARJ,0.5,1 !画出轴力图

FINISH

SAVE !保存

得到变形矢量如图18-37所示,最终位移如图18-38所示。


图18-37 最终变形矢量

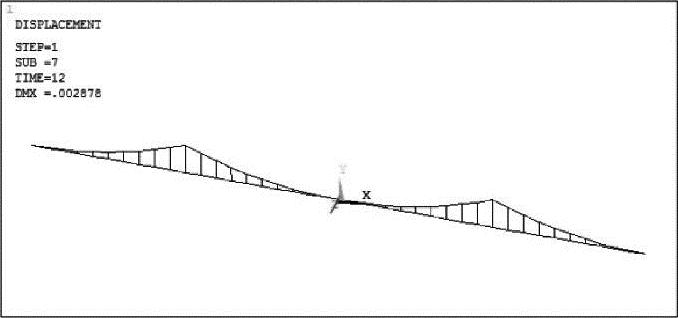

图18-38 最终位移

由计算结果得到其最大位移为0.002878,发生在跨中。

变形云图如图18-39所示,主缆轴力图如图18-40所示。


图18-39 变形云图


图18-40 主揽轴力图
