由中间梁段开始架设，对中点施加梁自重荷载FY=-50000，相邻部位则为FY=-25000。

在GUI界面中选择Main Menu＞Solution＞Analysis Type＞So′ln Controls＞Basic，在弹出的对话框中设定Time at end of loadstep为2，单击OK按钮开始求解。

命令流如下。

/SOLU

F，1，FY，-50000

F，2，FY，-25000

F，41，FY，-25000

TIME，2

SOLVE

/POST1

ESEL，，LIVE

PLVECT，U

ALLSEL

得到结果如图18-32所示。

图18-32 施工中间段加劲梁后

接下来通过循环语句生成其他各段梁。

/SOLU ！进入求解模块

DOFSEL，S，，FY ！定义荷载累计

FCUM，ADD，1

DOFSEL，ALL

∗DO，I，1，18 ！循环语句

XX0=I∗10

XX=（I+1）∗10

NSEL，，LOC，X，-XX0

NSEL，R，LOC，Y，0.1，30

NSEL，A，LOC，X，XX0

NSEL，R，LOC，Y，0.1，30

F，ALL，FY，-25000

ALLSEL

NSEL，，LOC，X，XX

NSEL，R，LOC，Y，0.1，30(www.daowen.com)

NSEL，A，LOC，X，-XX

NSEL，R，LOC，Y，0.1，30

F，ALL，FY，-25000

ALLSEL

TIME，I+2 ！每一步加载时间1s

SOLVE ！求解

∗ENDDO ！结束循环

/POST26 ！进入时间历程后处理器

NSOL，2，1，U，Y，UY2 ！查看跨中挠度变化

XVAR，1

PLVAR，2，

/POST1 ！进入后处理器查看位移矢量

SET，LIST

SET，2，7 ！读入第2步第7子步数据

PLDISP，1 ！绘制变形图

ESEL，，LIVE

PLVECT，U ！绘制矢量图

ALLSEL

SAVE ！存储计算结果

通过时间历程后处理，得到施工步的跨中挠度时间历程曲线，如图18-33所示。

由图18-33可知，在时间为4s时挠度最大。通过路径Main Menu＞General Postproc＞Re-sults Summary，得到时间步信息如图18-34所示，得到第2荷载步第7子步为挠度最大步。

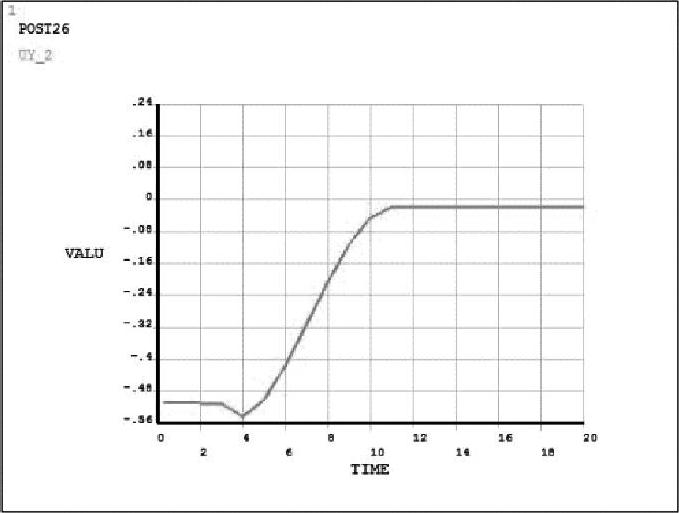

图18-33 跨中挠度时间历程曲线

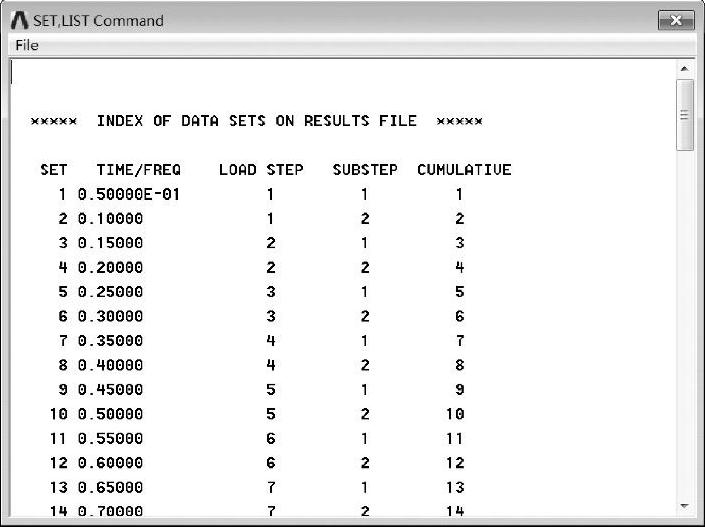

图18-34 SET，LIST Command窗口

通过路径Main Menu＞General Postproc＞Read Results＞By Setnumber，得到第2步第7子步数据。最后得到其最大位移矢量图如图18-35所示，最大位移变形图如图18-36所示。

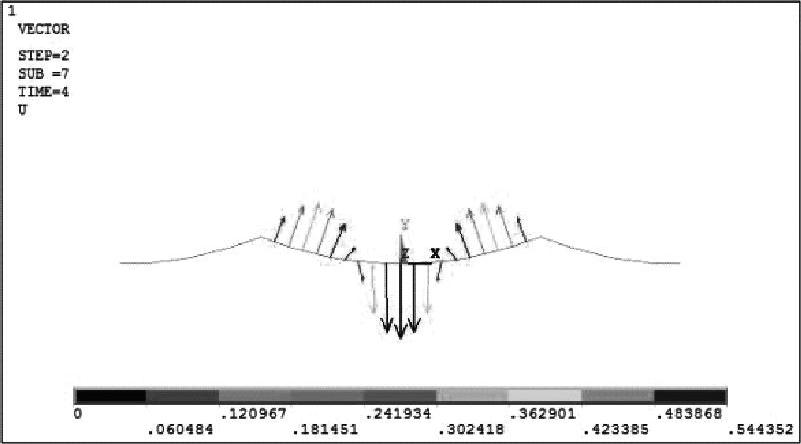

图18-35 最大位移矢量

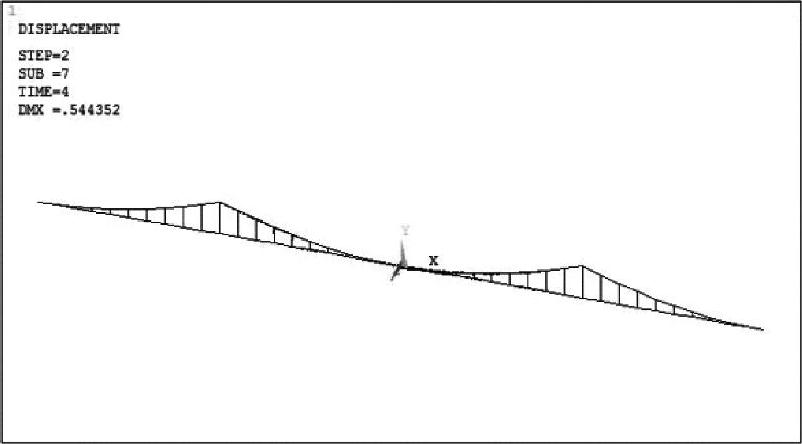

图18-36 最大位移变形图

由计算结果，得到其位移最大值为0.544352m。
