（1）设定边界条件。

本例中，约束两索塔以及模型左右两端点的UX、UY自由度，并约束模型正中对称点的UX自由度，然后约束模型的UZ自由度。

路径：Main Menu＞Solution＞Define Loads＞Apply＞Structural＞Displacement＞On Nodes。

（2）施加重力荷载。

在GUI界面中选择Main Menu＞Solution＞Define Loads＞Apply＞Structural＞Inertia＞Gravity＞Global命令，在弹出的对话框中设置ACELY=10。

（3）“杀死”单元。

杀死除主缆以外的其他单元，以便为其找形。

首先要将求解方式N-R设置为Full N-R。路径：Main Menu＞Solution＞Analysis Type＞Analysis Options。

选择单元：在GUI界面中选择Utility Menu＞Select＞Entities命令，在弹出的对话框中设置拾取对象为Elements，拾取方式选择By attributes，设置Real Num=1，单击OK按钮，选中主缆单元。以同样的方法，设置拾取对象为Elements，拾取方式为invert，单击OK按钮即可。

杀死单元：Main Menu＞Solution＞Load Step Opts＞Other＞Birth＆Death＞Kill Elements。

得到模型约束图，如图18-28所示。杀死除主缆以外的单元后的剩余单元如图18-29所示。

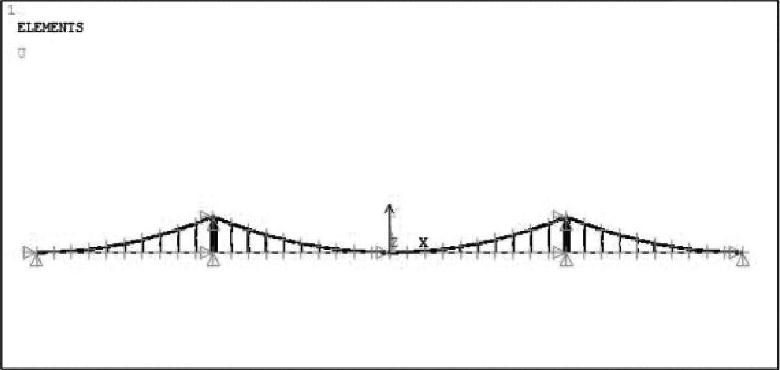

图18-28 模型约束图

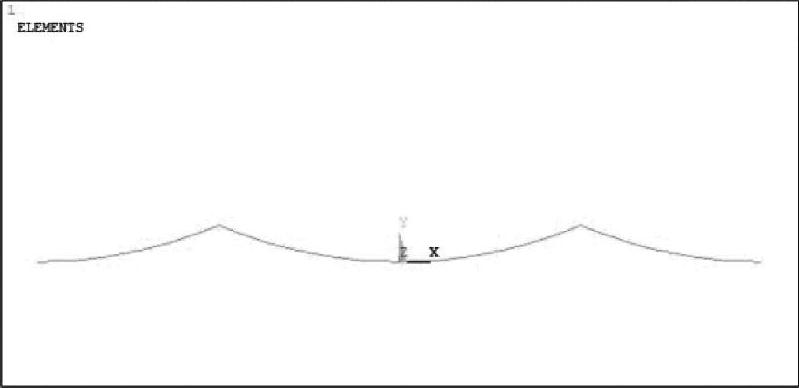

图18-29 存活单元

（4）设置求解项。

在GUI界面中选择Main Menu＞Solution＞Analysis Type＞So′ln Controls＞Basic命令，弹出Solution Controls对话框。在Basic选项卡中，从Analysis Options选项组的下拉列表框中选择Large Displacement Static；在Time Control选项组中，设置Time at end of loadstep为1，Number of substeps、Maxno of substeps、Minno of Substeps分别为10、20、5；在Write Items to Results File选项组中，选中Allsolutionitems单选按钮，在Frequency下拉列表框中选择Writeeverysubstep。

（5）开始第1次求解。

路径：Main Menu＞Solution＞Solve＞Current LS。

（6）以向量方式查看结果。

选择存活单元，通过路径Main Menu＞General Postproc＞Plot Results＞Vector Plot＞User-defined，定义为位移U，并展示主缆的变形。

本部分命令流如下。

/SOLU ！进入求解模块

NSEL，S，，，1，21，10 ！选择节点

NSEL，A，，，22，61，39

NSEL，A，，，50，60，10

D，ALL，UX ！约束UX自由度

NSEL，U，，，1 ！从当前对象中去除节点1

D，ALL，UY ！约束Y方向自由度

ALLSEL

D，ALL，UZ

ALLSEL

ACEL，，10，， ！施加重力荷载

NROPT，FULL ！N-R分析法设定

ESEL，，REAL，，1 ！选择主缆

ESEL，INVERT ！反选

EKILL，ALL ！杀死单元(www.daowen.com)

ALLSEL

NLGEOM，ON ！打开大变形分析

TIME，1 ！加载时间1s

NSUBST，10，20，5 ！荷载步设置

OUTRES，ERASE ！

OUTRES，ALL，ALL ！

SSTIF，ON ！

SOLVE ！求解

FINISH ！退出求解模块

/POST1 ！进入通用后处理器

ESEL，，LIVE ！选择存活单元

PLVECT，U ！显示变形向量

得到结果如图18-30所示。

（7）找形。

通过Main Menu＞Preprocessor＞Modeling＞Update Geom，更新几何形状，完成一次找形。

（8）多次求解。

更新完模型后进入求解模块，再次求解。

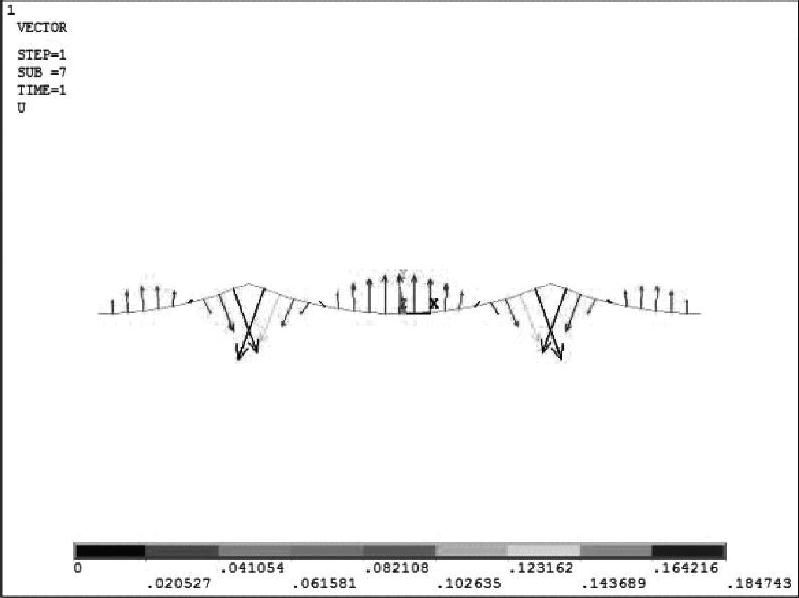

图18-30 主缆变形矢量图

命令流如下。

/PREP7 ！进入前处理器

UPGEOM，1，LAST，LAST′，SUSPENSIONBRIDGE′′，RST′ ！更新模型

FINI ！退出前处理器

/SOLU ！进入求解模块

SOLVE ！重新求解

FINI ！退出求解模块

/POST1 ！进入后处理器再次查看矢量图

ESEL，，LIVE

PLVECT，U

ALLSEL

FINI ！退出后处理器

SAVE ！保存结果

第2次求解后，得到的矢量图如图18-31所示。

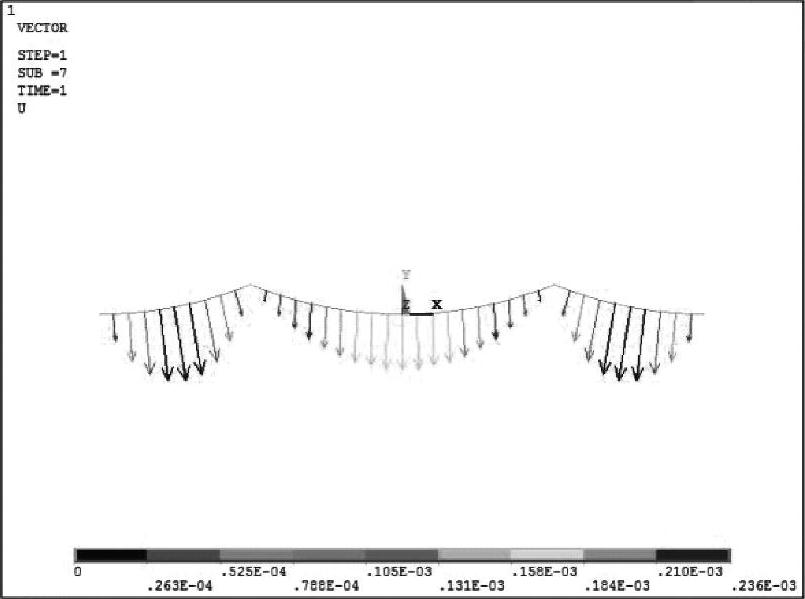

图18-31 第2次求解后的矢量图
