本例建模非常复杂，但各部分之间又有一定的几何规律，因此不适用GUI操作，需要使用APDL进行。

建模思路：根据模型特点，取X=0，100区段的模型，然后通过两次镜像生成全部模型。而区段模型建立的难点在于悬索及主缆的确定。在此通过APDL编写函数完成其模型。

主缆弧度曲线为双曲线，给出其函数表达式：

Y=A∗COSH（X/A）-A

式中，；

A=250。

具体操作如下。

（1）生成区段模型。

A=250

！生成悬索上端节点

∗DO，I，1，10 ！循环语句

X=10∗（I-1） ！设定悬索上端节点横轴坐标

Y=A∗COSH（X/A）-A ！通过函数表达式确定悬索上端节点Y坐标

N，I，X，Y ！生成悬索上端节点

∗ENDDO ！结束循环

N，11，100，20 ！生成索塔上端节点

！生成下端节点

∗DO，I，1，10 ！循环生成下端节点

X=10∗I

Y=0

N，11+I，X，Y

∗ENDDO ！结束循环

生成悬索上节点如图18-18所示，生成下端节点如图18-19所示。

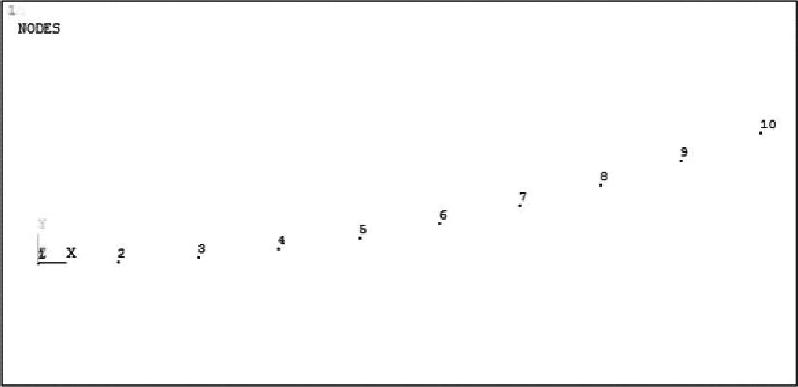

图18-18 上端节点

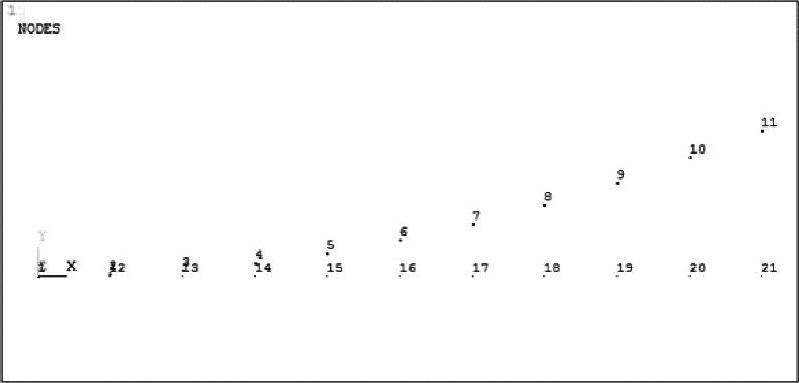

图18-19 下端节点

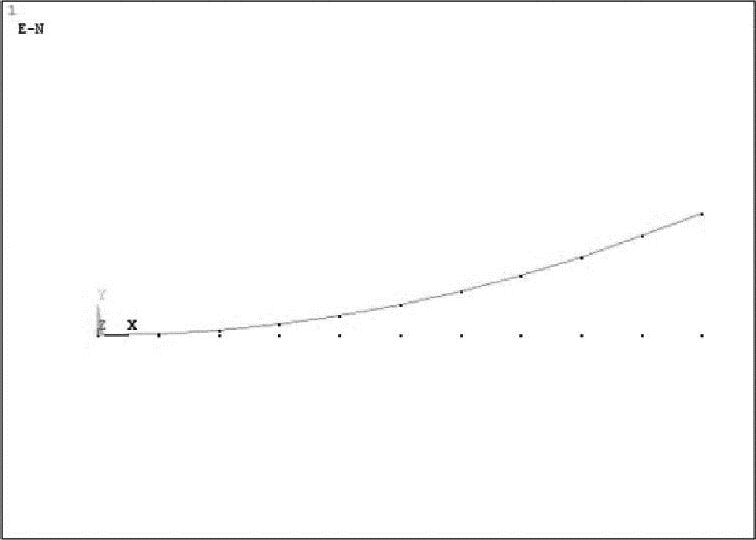

设定当前单元类型为1号，材料类型1，截面取实常数R1，生成主缆模型，如图18-20和图18-21所示。

图18-20 主缆

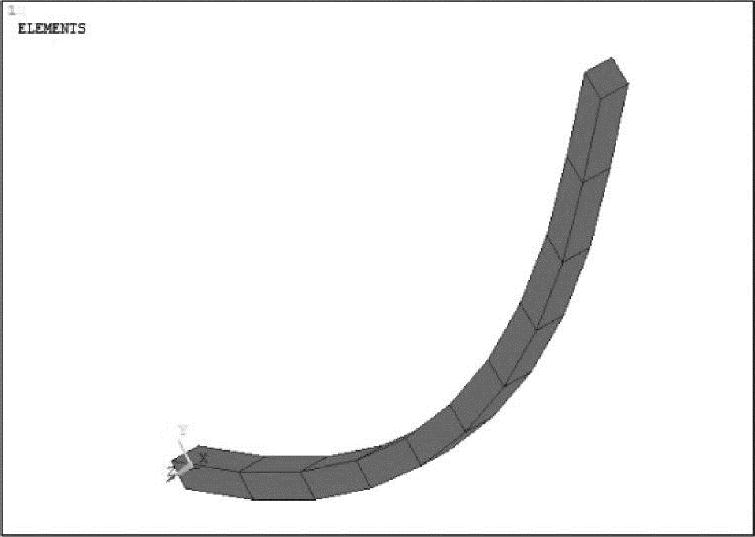

图18-21 主缆细部

设定单元类型为1号，实常数2，生成悬索，如图18-22所示。设置单元类型为2号，材料类型2，截面1，生成桥面主梁，如图18-23所示。

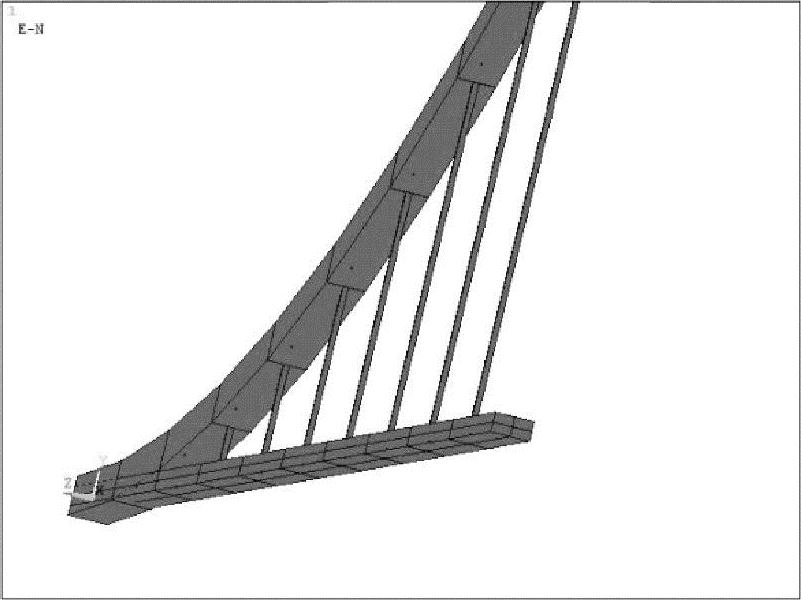

图18-22 悬索细部

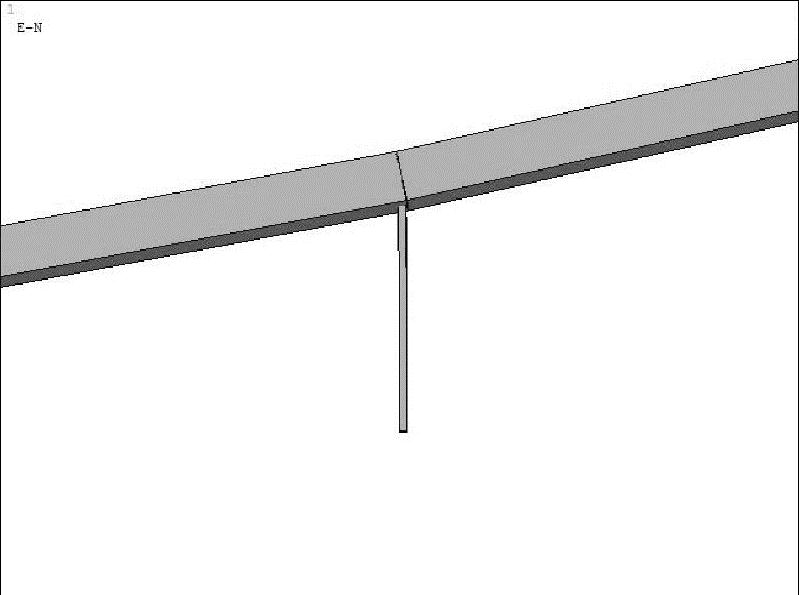

图18-23 桥面主梁细部

命令流如下。

TYPE，1 ！指定单元类型

REAL，1 ！指定实常数

MAT，1 ！指定材料

∗DO，I，1，10 ！循环生成主缆

E，I，I+1

∗ENDDO

TYPE，1 ！指定悬索的单元及材料

REAL，2

MAT，1

∗DO，I，2，10(www.daowen.com)

E，I，I+10 ！循环生成悬索

∗ENDDO

TYPE，2 ！指定梁的单元及材料

SECNUM，1 ！指定截面

MAT，2

E，1，12

∗DO，I，1，9

E，I+11，I+12

∗ENDDO

（2）定义局部坐标系。

通过路径Utility Menu＞WorkPlane＞Local Coordinate Systems＞Create Local CS＞At Speci-fied Loc，在当前模型的最右端，即X=100处定义局部坐标系。注意，新的坐标系代号必须大于10。

通过路径Utility Menu＞Work Plane＞Change Active CS to＞Specified Coord Sys，将局部坐标系设为当前坐标系。

通过路径Main Menu＞Preprocessor＞Modeling＞Reflect＞Nodes以及Main Menu＞Prepro-cessor＞Modeling＞Reflect＞Elements＞Auto Numbered，以当前局部坐标系的YZ面为对称面，镜像生成另一区段模型，效果如图18-24所示。

接下来，通过路径Utility Menu＞Work Plane＞Change Active CS to＞Specified Coord Sys返回到全局笛卡儿坐标（CSYS=0），再将当前所有模型以YZ面为对称面镜像生成另一半模型，效果如图18-25所示。

命令流如下。

LOCAL，11，0，100 ！定义局部坐标系11

CSYS，11 ！激活坐标系11

NSYM，X，21，ALL ！镜像生成节点

ESYM，，21，ALL ！镜像生成

NUMMRG，ALL ！合并重复元素

NUMCMP，ALL ！压缩编号

CSYS，0 ！回到全局坐标系

NSYM，X，100，ALL ！镜像生成另一半模型

ESYM，，100，ALL

NUMMRG，ALL

NUMCMP，ALL

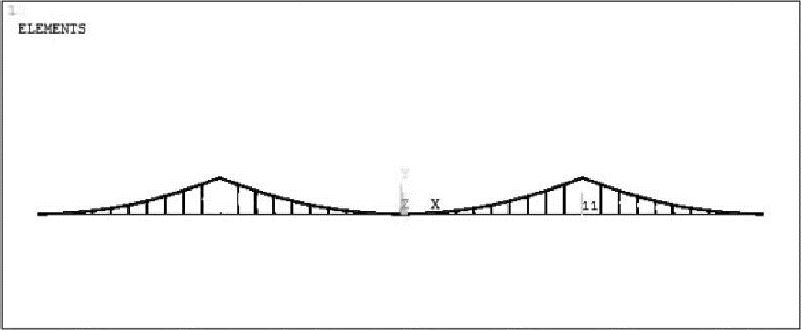

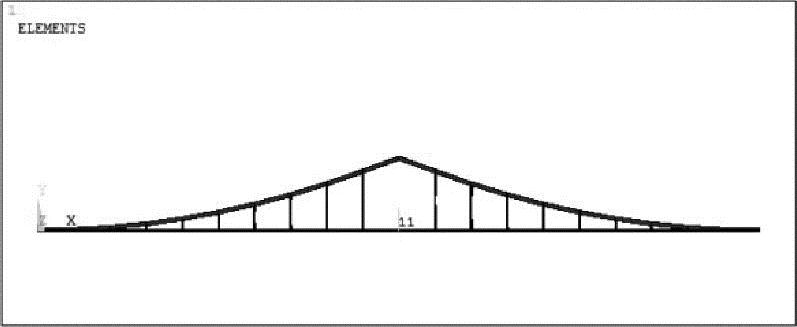

图18-24 1/2模型

图18-25 整体模型

再设定当前材料及单元为索塔属性，生成索塔。

命令流如下。

TYPE，2 ！定义单元为2号，BEAM单元

SECNUM，2 ！截面为2号

E，50，60 ！生成左塔

E，11，21 ！生成右塔

！对以LINK180为单元类型的单元设定初应变

ESEL，S，TYPE，，1 ！按单元类型选择单元

INISTATE，SET，DTYP，EPEL ！定义初始条件为应变

INISTATE，DEFINE，ALL，，，，1E-5，1E-5 ！为初应变赋值

CSDELE，11，，1， ！删除局部坐标系

得到索塔如图18-26所示，完成建模后如图18-27所示。

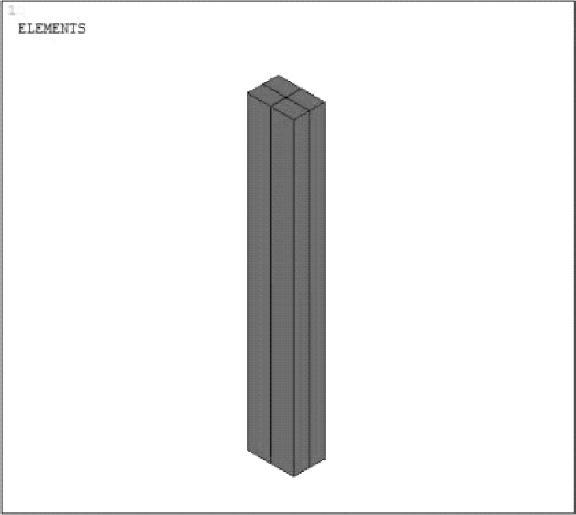

图18-26 索塔

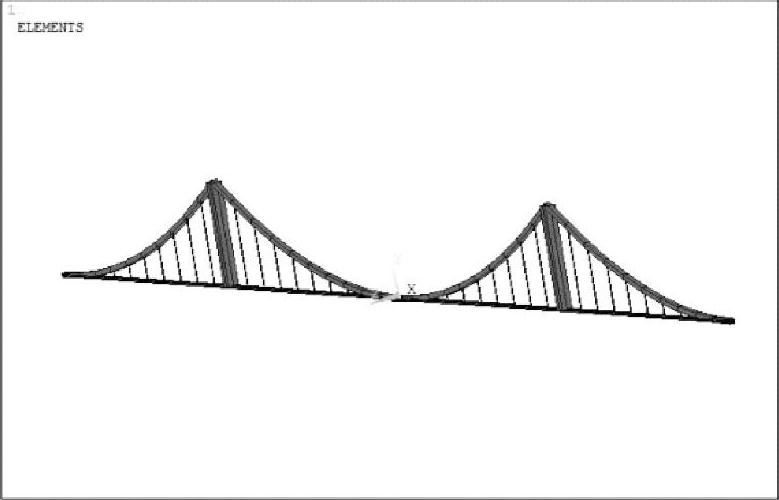

图18-27 全桥建模完成
