求解结束后，进入通用后处理器，进行结果查看与处理。

（1）查看变形趋势。

通过路径Main Menu＞General Postproc＞Plot Results＞Deformed Shape，得到结构静载下的变形，如图18-8所示。

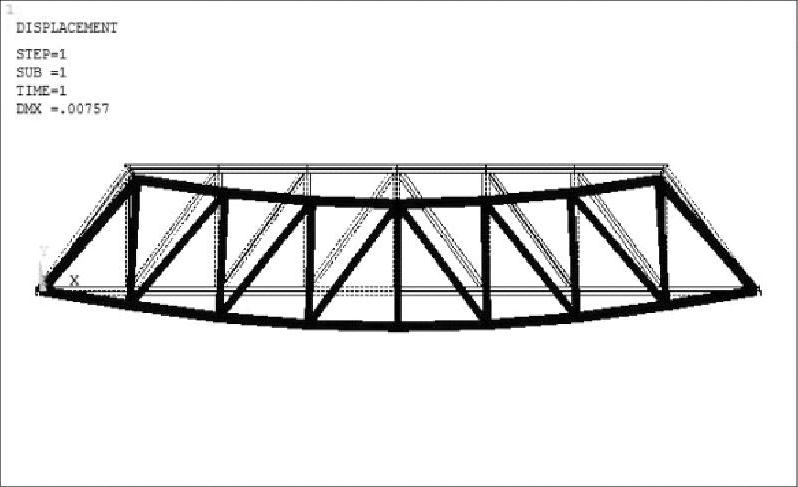

图18-8 结构变形

由图18-8可见，桥桁架最大挠度0.0072m，符合使用要求。

（2）查看结构云图。

通过路径Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Nodal Solu，查看节点求解的位移云图。

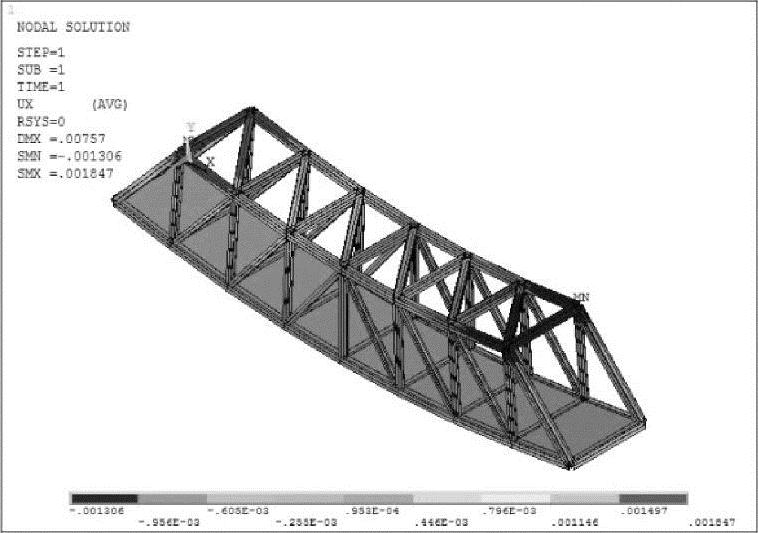

结构Y方向位移云图如图18-9所示，X方向位移云图如图18-10所示。

通过路径Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Element Solu，查看单元求解的内力图。

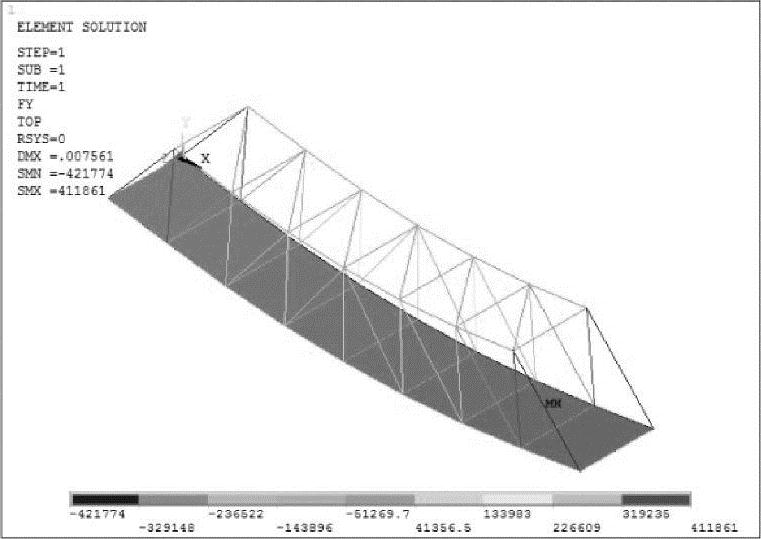

结构内力云图：FX分布如图18-11所示，FY云图如图18-12所示。

（3）结构的内力及变形等值线图。

通过路径Utility Menu＞Plot Ctrls＞Device Options，可以查看结构内力及变形的等值线分布图。

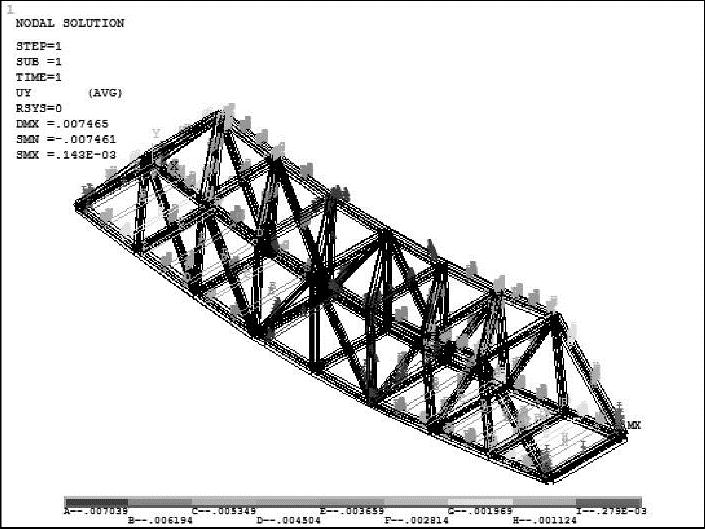

图18-9 UY云图

图18-10 UX云图

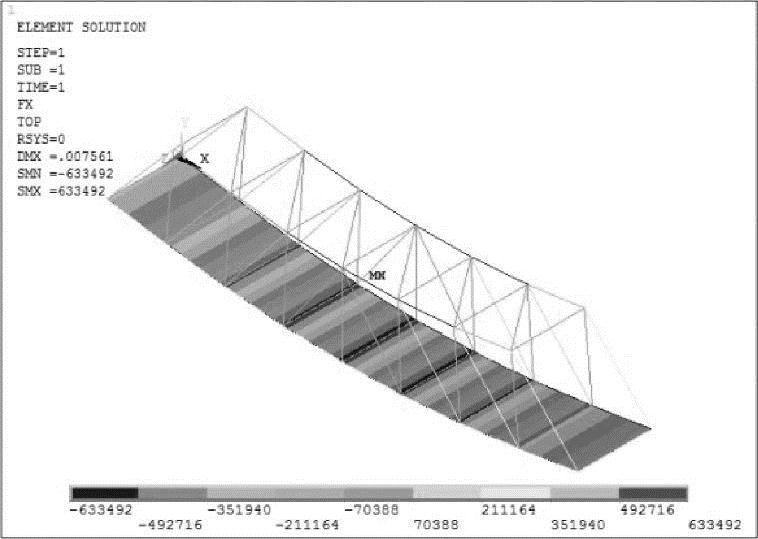

图18-11 单元FX分布

图18-12 单元FY分布

（4）显示轴力。

通过定义单元表，可以绘制结构轴力图。

通过路径Main Menu＞General Postproc＞Element Table＞Define Table，定义单元表。

通过路径Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Line Elem Res，绘制定义项。

得到结构Y方向位移等值线如图18-13所示，X方向位移等值线如图18-14所示。(www.daowen.com)

图18-13 UY等值线

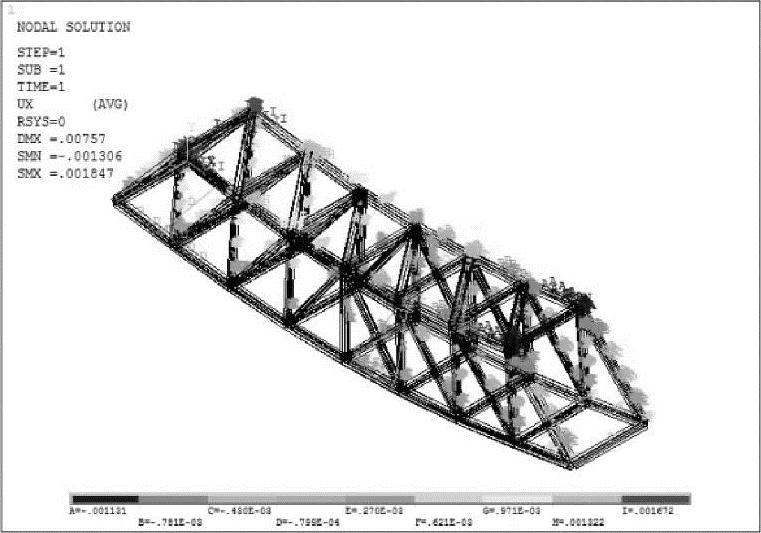

图18-14 UX等值线

结构应力等值线如图18-15所示，结构轴力图如图18-16所示。

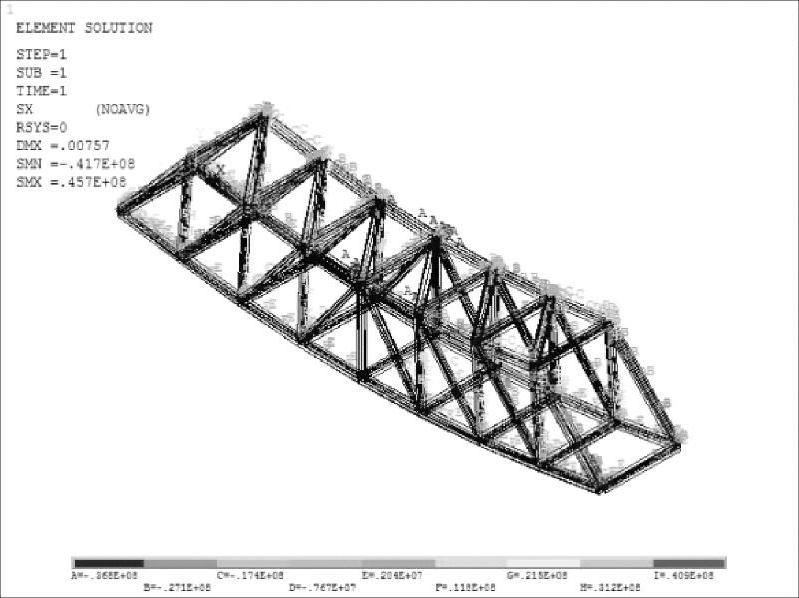

图18-15 SX等值线

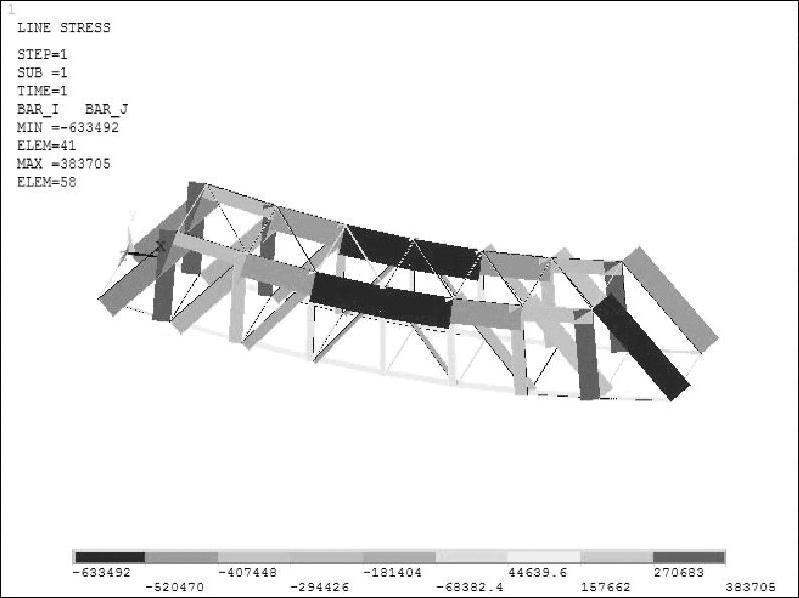

图18-16 结构轴力图

后处理命令流如下。

/POST1 ！后处理

PLDISP，1

PLNSOL，U，Y，0，1.0 ！显示Y方向位移

PLNSOL，U，X，0，1.0 ！显示X方向位移

PLESOL，F，X，0，1.0

PLESOL，F，Y，0，1.0

/DEVICE，VECTOR，1

PLNSOL，U，Y，0，1.0 ！显示Y方向位移

PLNSOL，U，X，0，1.0 ！显示X方向位移

PLESOL，S，X，0，1.0

！------显示线单元轴力------

ETABLE，BARI，SMISC，1 ！定义单元表

ETABLE，BARJ，SMISC，1

PLLS，BARI，BARJ，0.5，1 ！画出轴力图

FINISH
