ANSYS17.0从入门到精通:加载及求解

(1)施加约束。

对模型左端X=0处施加全约束;对右端X=32处施加UY方向约束。

在GUI界面中选择Utility Menu>Select>Entities命令,在弹出的对话框中设置拾取对象为Nodes,拾取方式为By Location。

通过路径Main Menu>Solution>Define Loads>Apply>Structural>Displacement>On Nodes,施加约束。

(2)施加重力荷载。

在GUI界面中选择Main Menu>Solution>Define Loads>Apply>Structural>Inertia>Gravity>Global命令,在弹出的对话框中设置ACELY=10。

(3)施加外荷载。

路径:Main Menu>Solution>Define Loads>Apply>Structural>Force/Moment>On Nodes。

选取跨中两节点N5、N21,施加沿Y方向向下的集中荷载FY=-10000。

选取跨中与N5、N21相邻的4个节点N4、N6、N20、N22,施加FY=-5000。

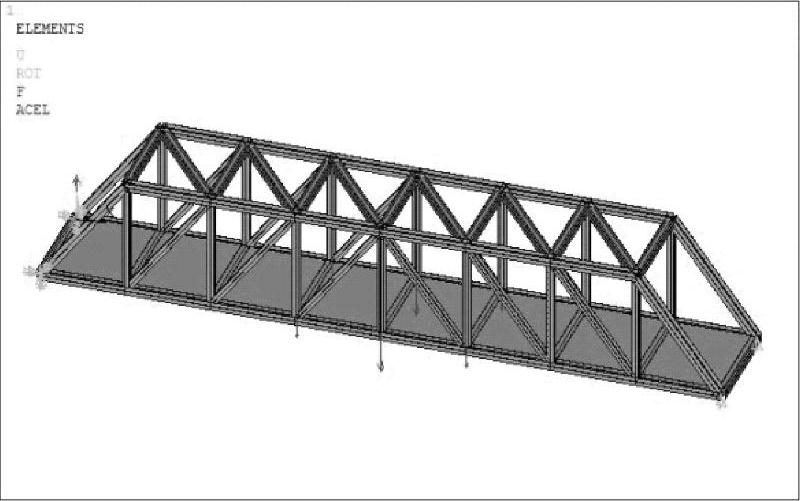

施加完约束和荷载的模型如图18-7所示。


图18-7 施加完约束和荷载的模型

(4)求解。

路径:Main Menu>Solution>Solve>Current LS。

命令流如下。

/SOLU !进入求解模块(www.daowen.com)

NSEL,S,LOC,X,0 !选择左端节点

D,ALL,,,,,,ALL,,,,, !约束所有自由度

ALLSEL,ALL

NSEL,S,LOC,X,32!选择右端节点

D,ALL,,,,,,,UY,,,, !约束UY

ALLSEL,ALL

ACEL,0,10,0 !重力荷载

F,4,FY,-5000 !外荷载

F,6,FY,-5000

F,5,FY,-10000

F,20,FY,-5000

F,22,FY,-5000

F,21,FY,-10000

/REPLOT!重画图形

ALLSEL,ALL

SOLVE!求解
